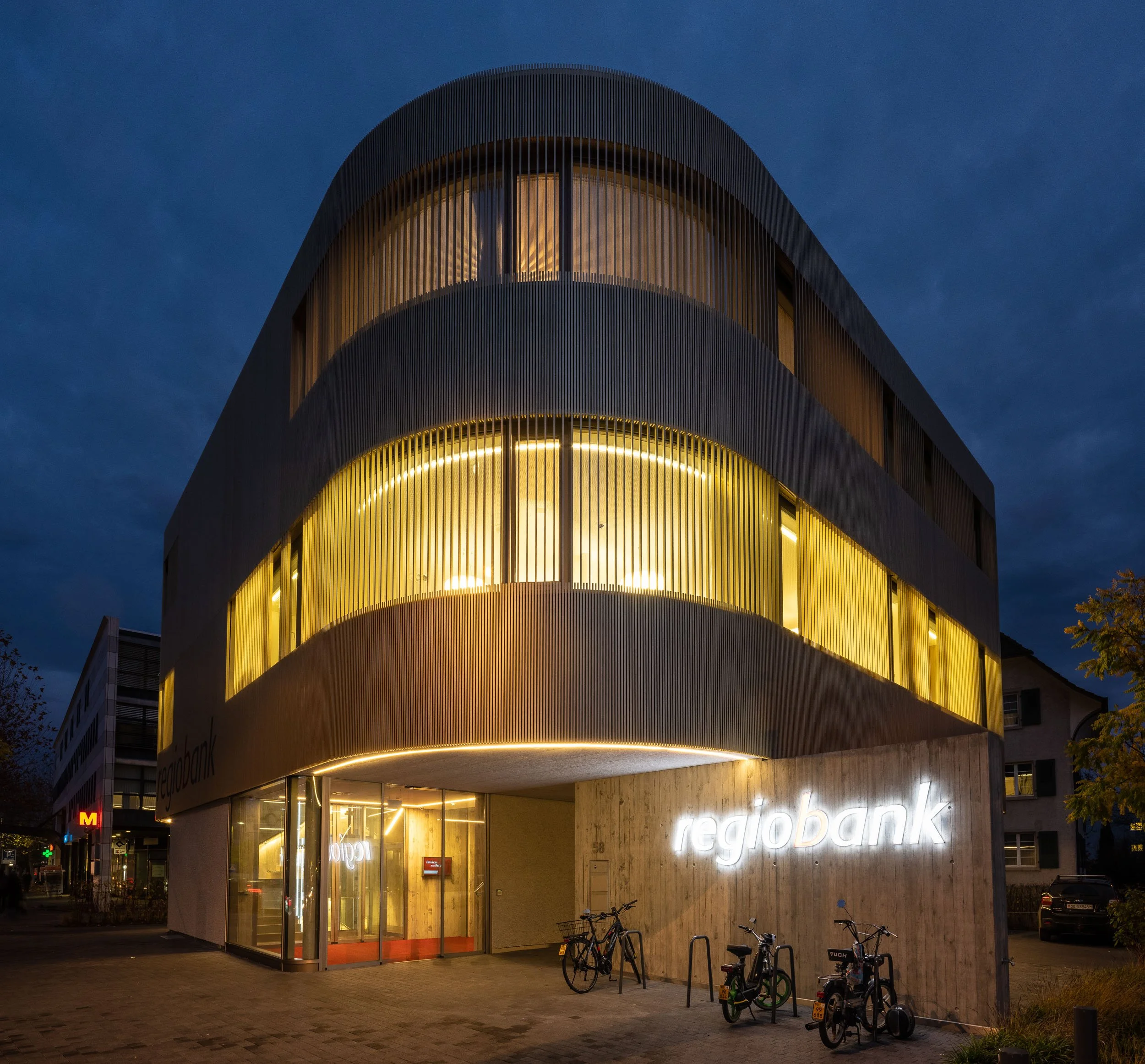

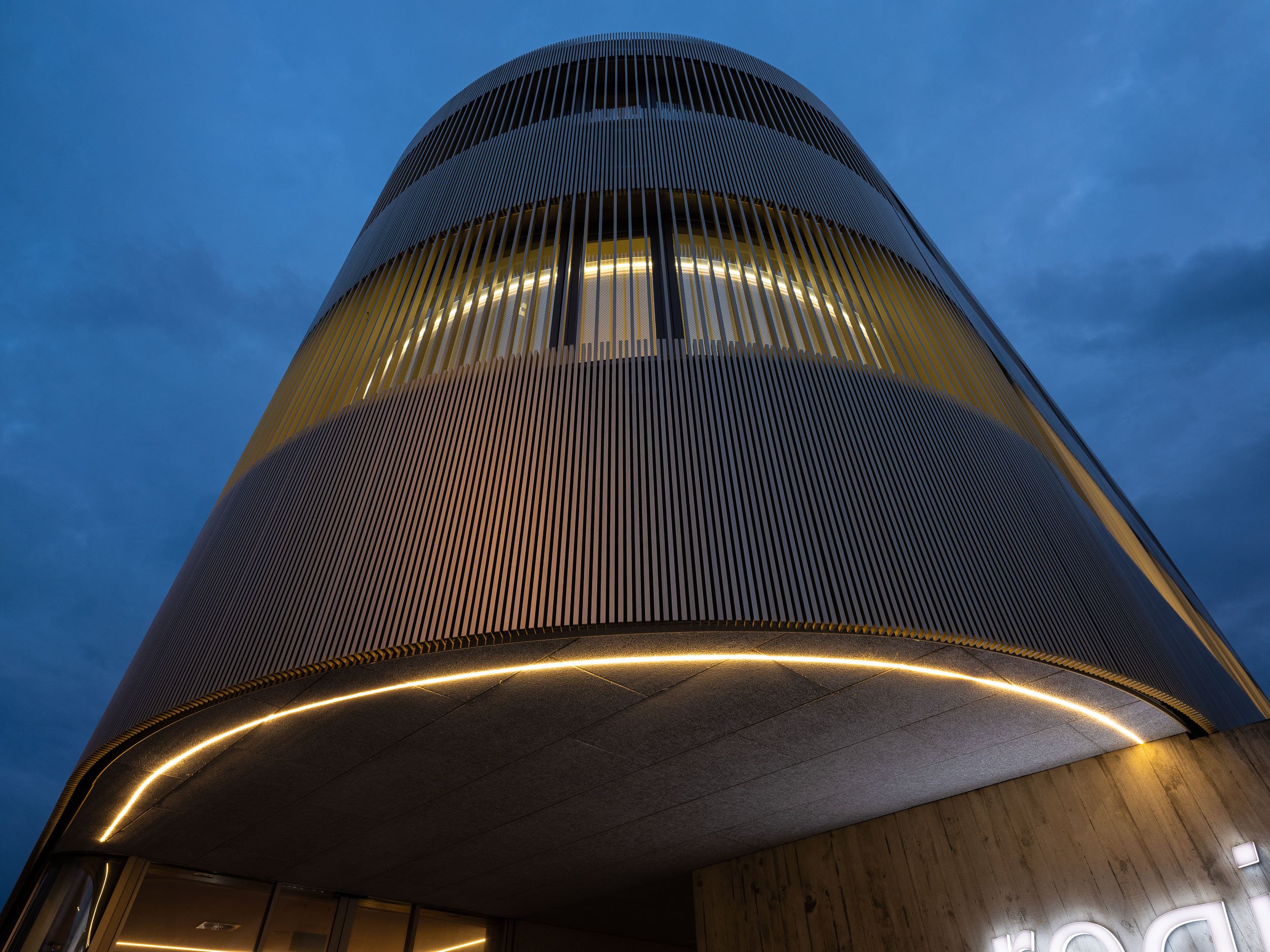

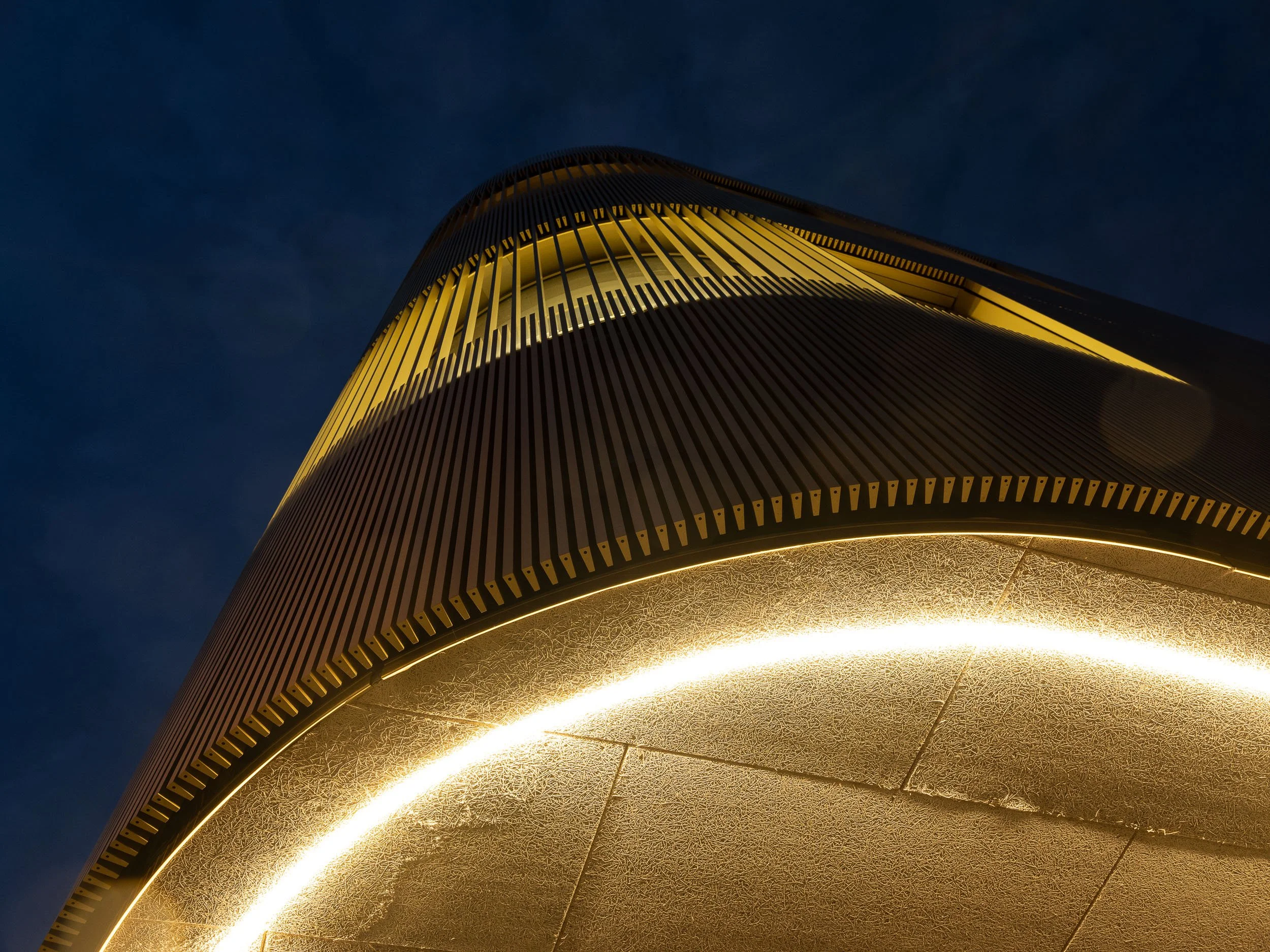

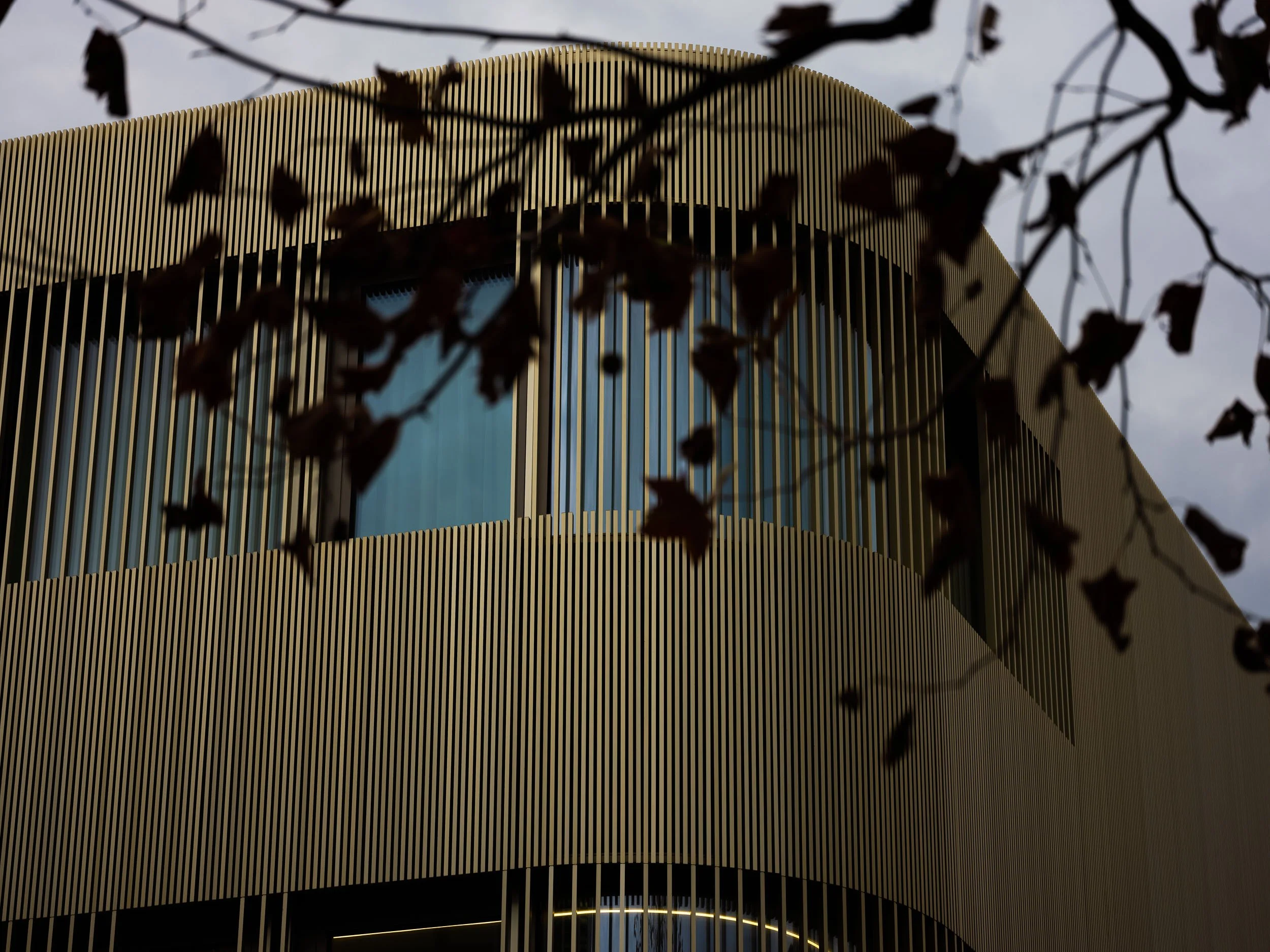

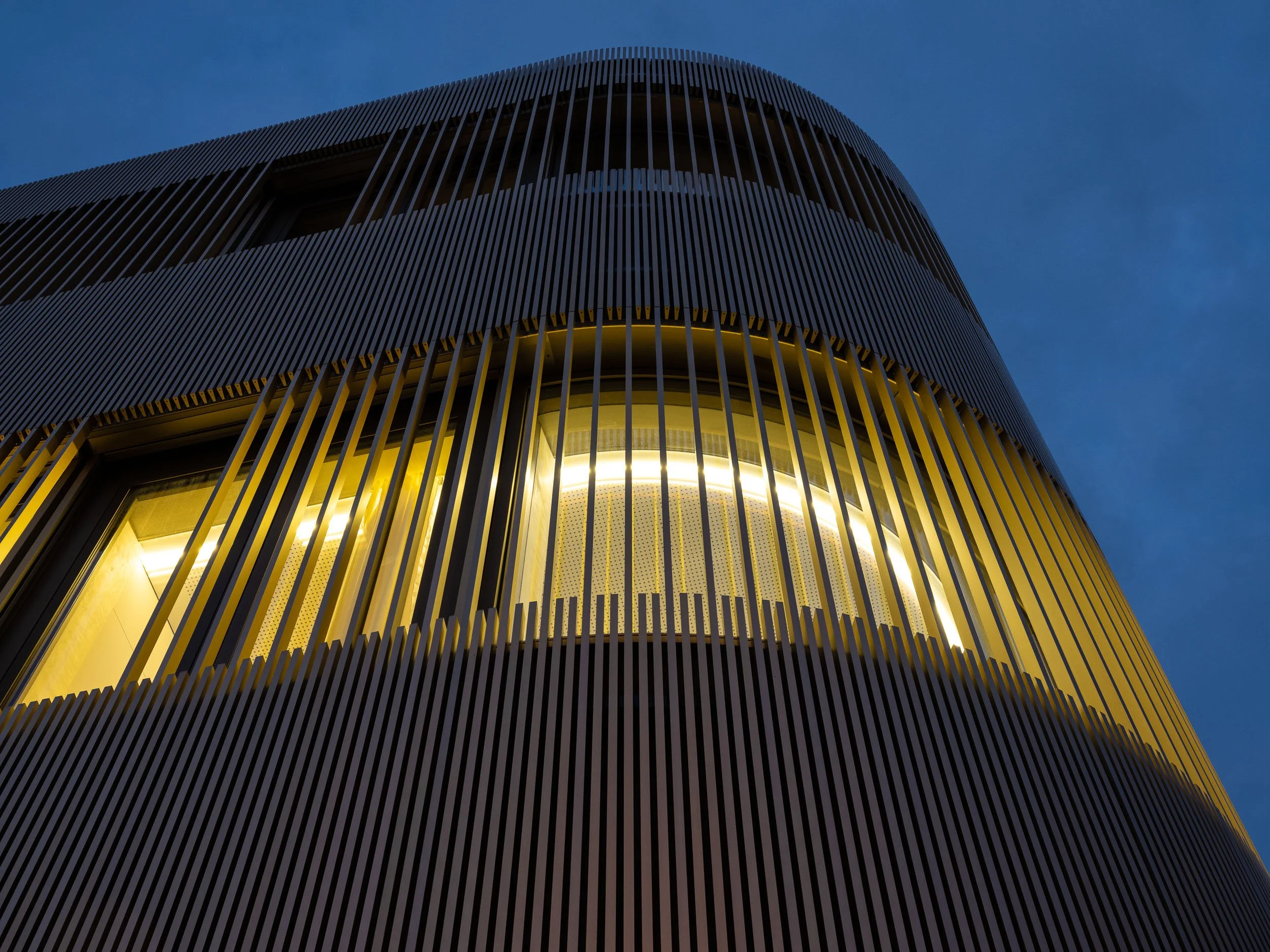

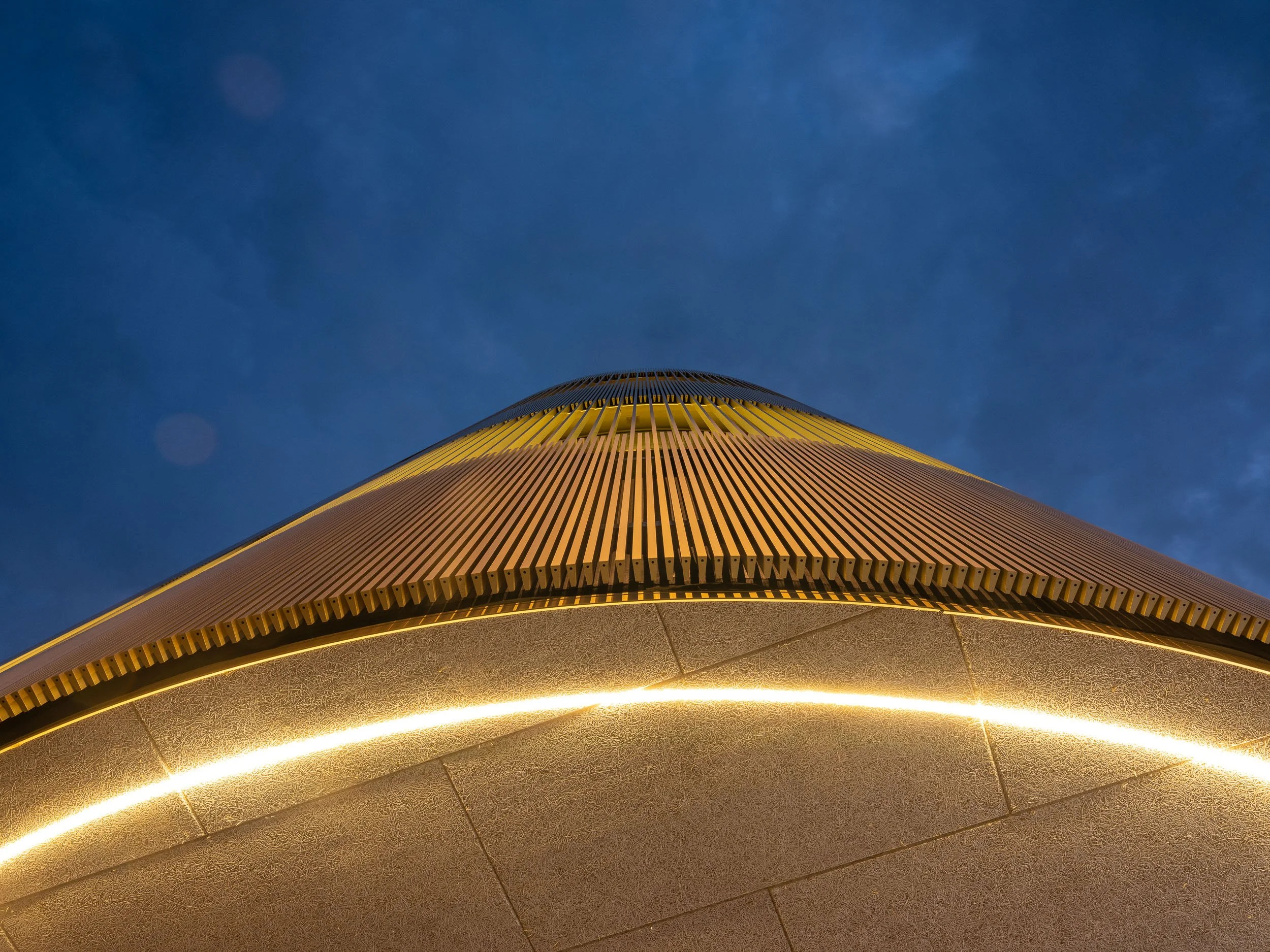

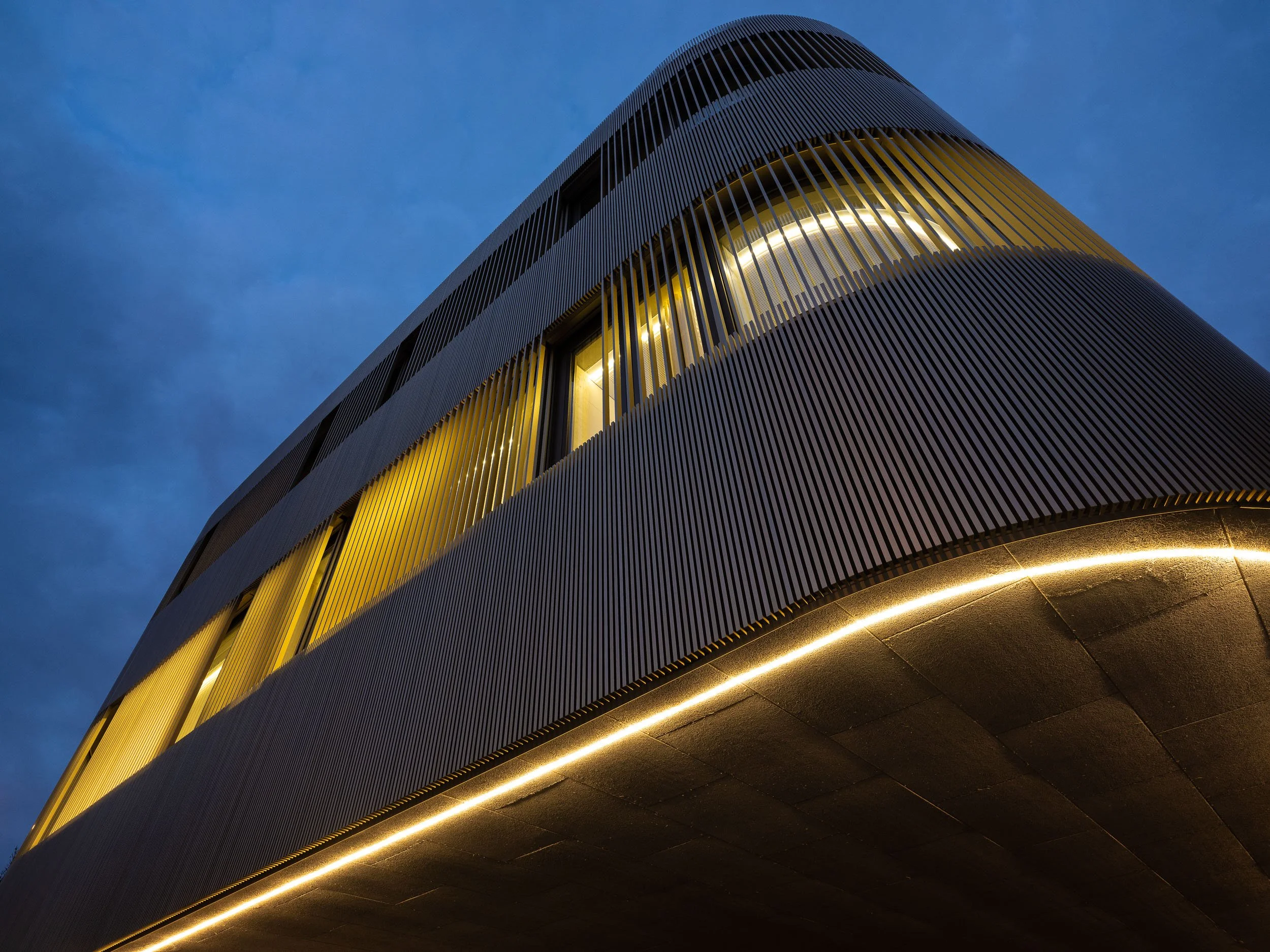

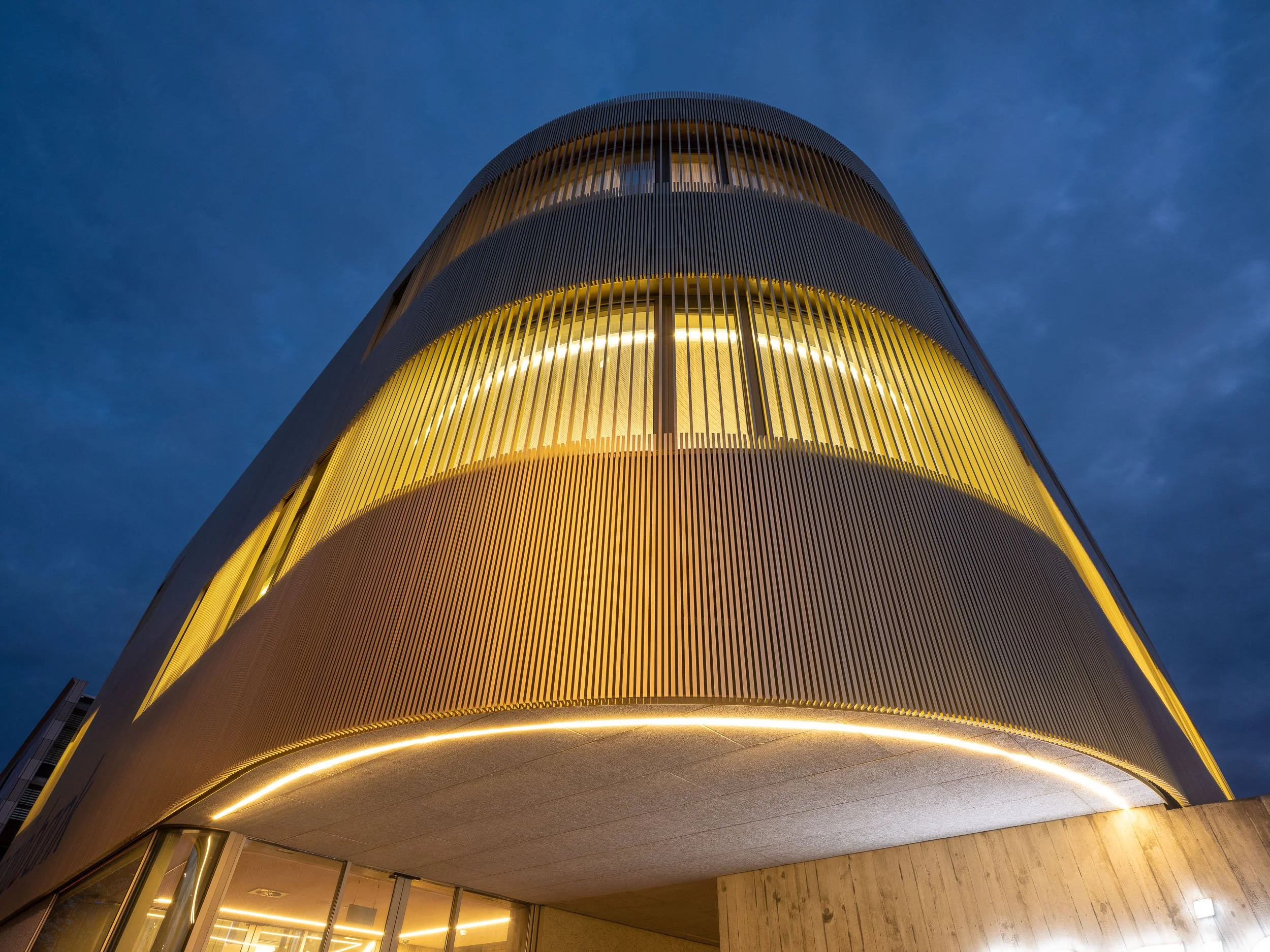

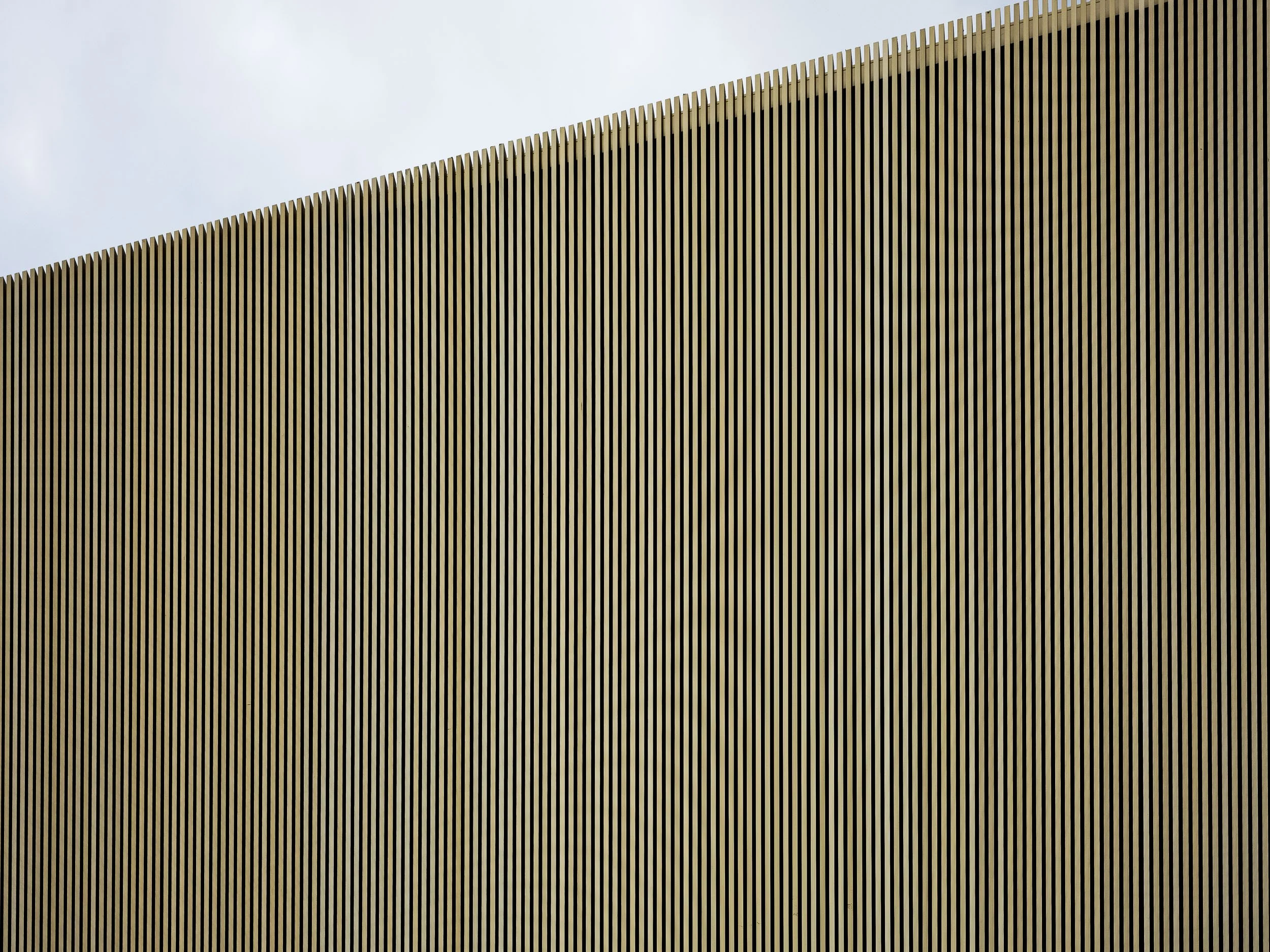

Regiobank, Zuchwil
Matériau de façade «
» : façades à profilés et à lattes
Systèmes Ecolite
Structure porteuse principale :
Système H
Structure porteuse secondaire : système sur mesure «
»
Défi

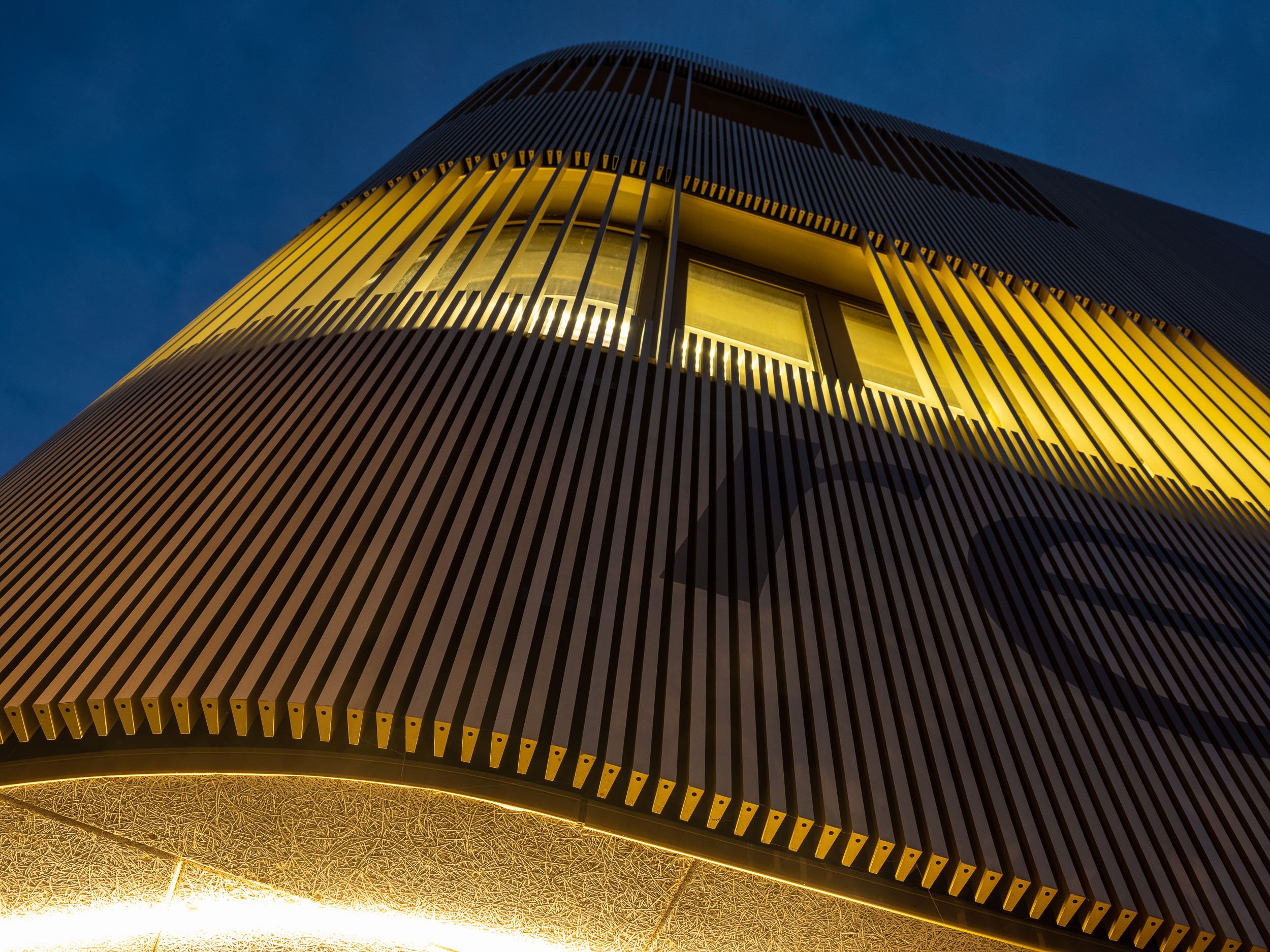

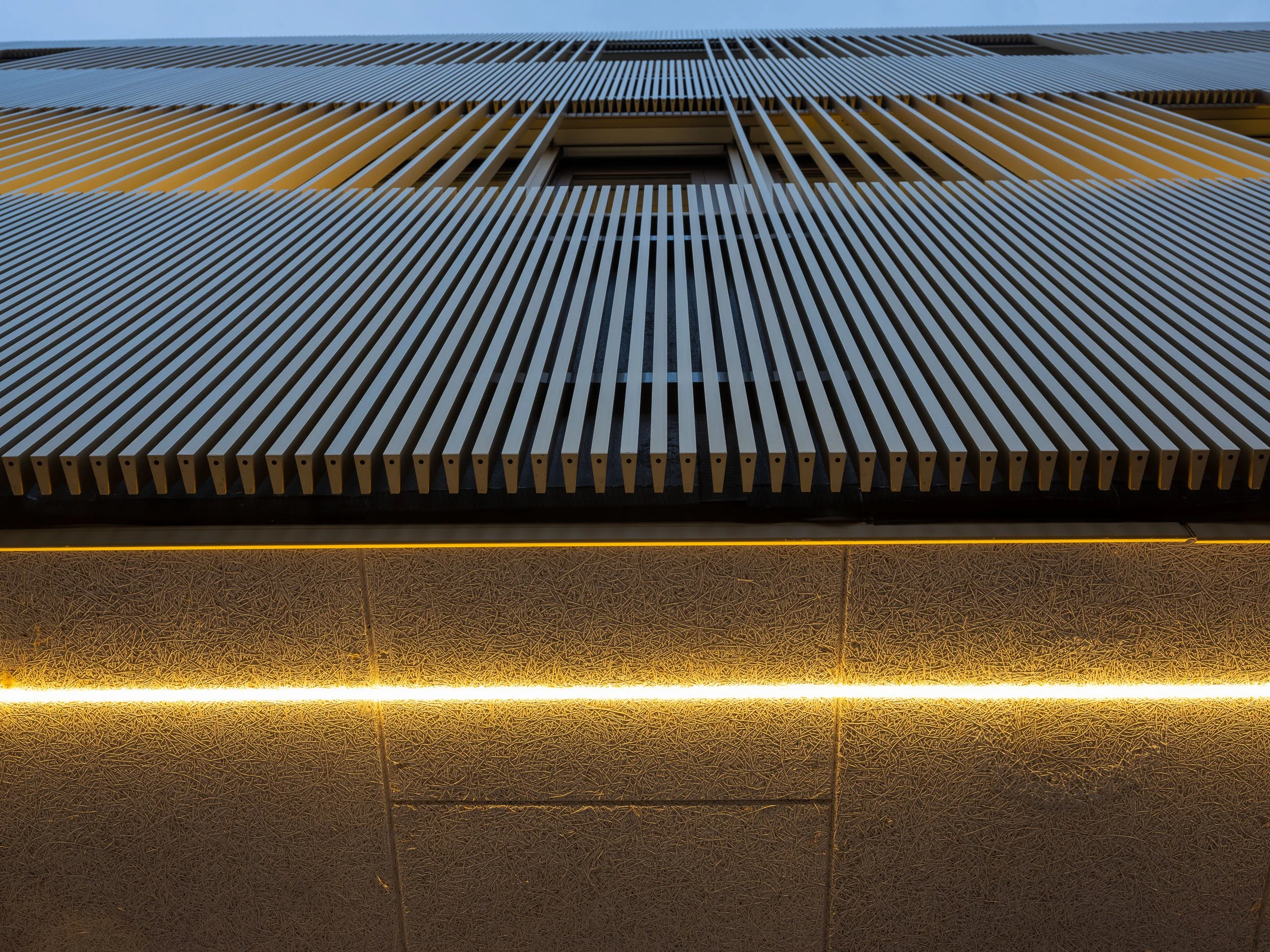

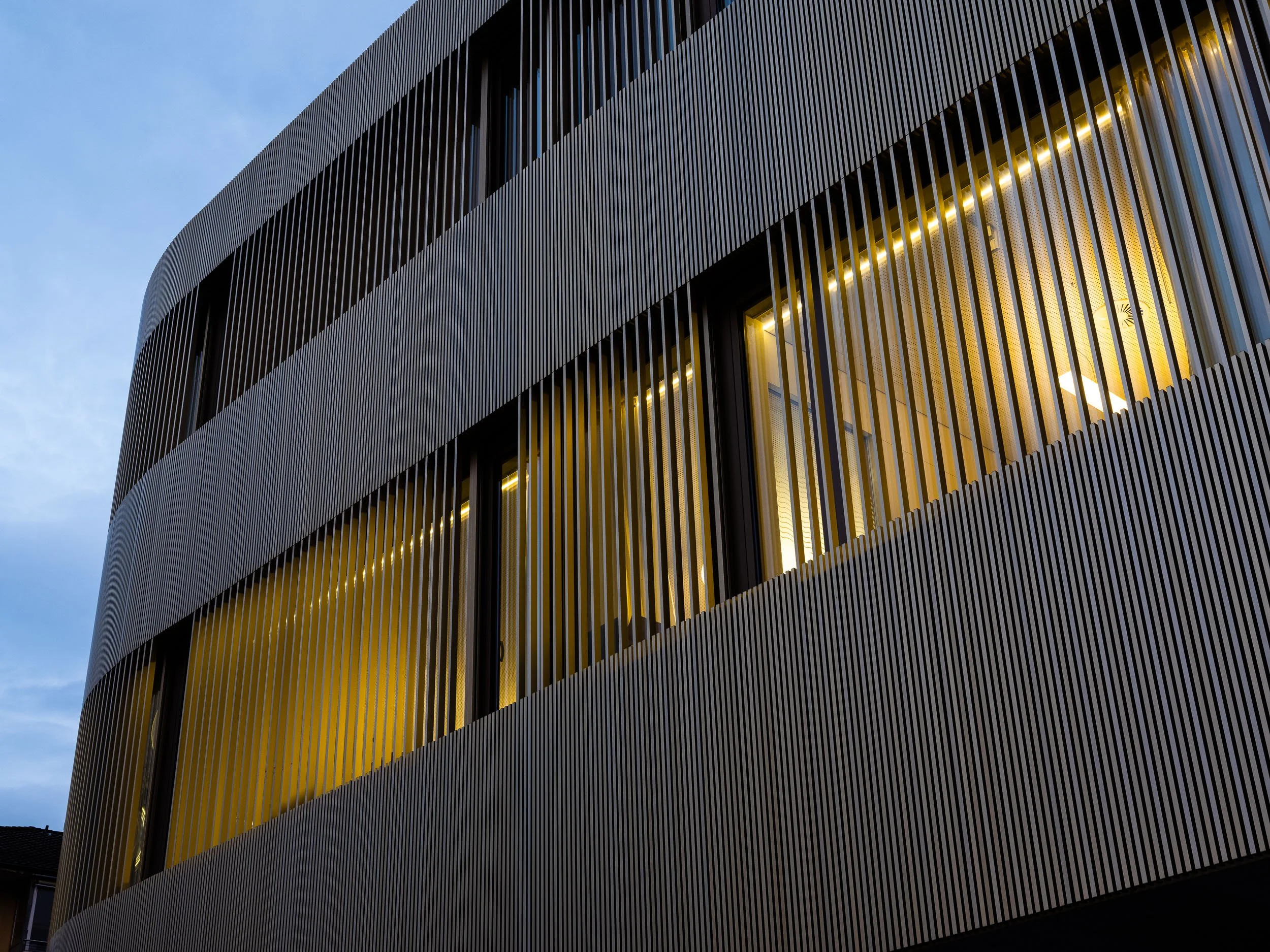

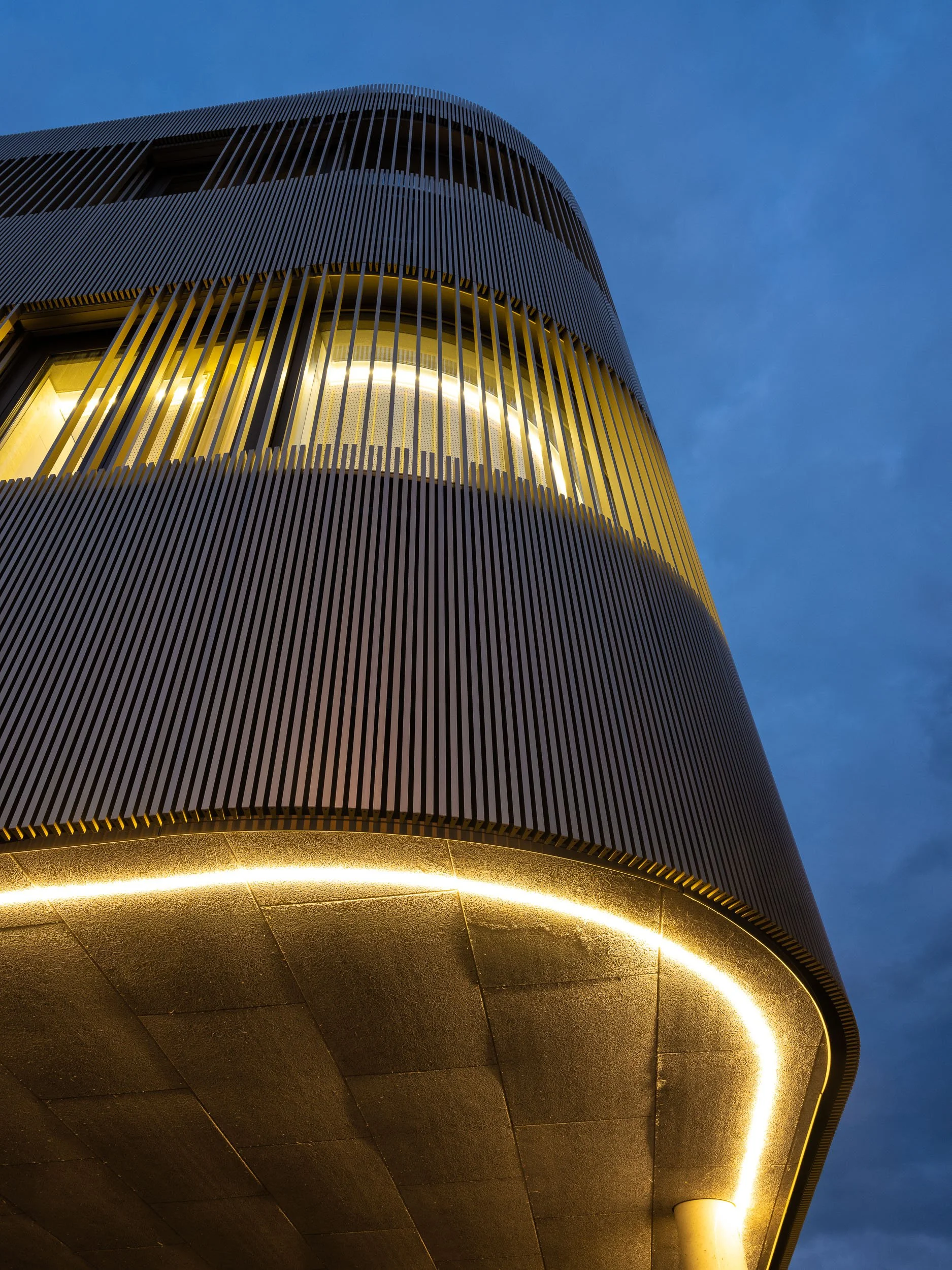

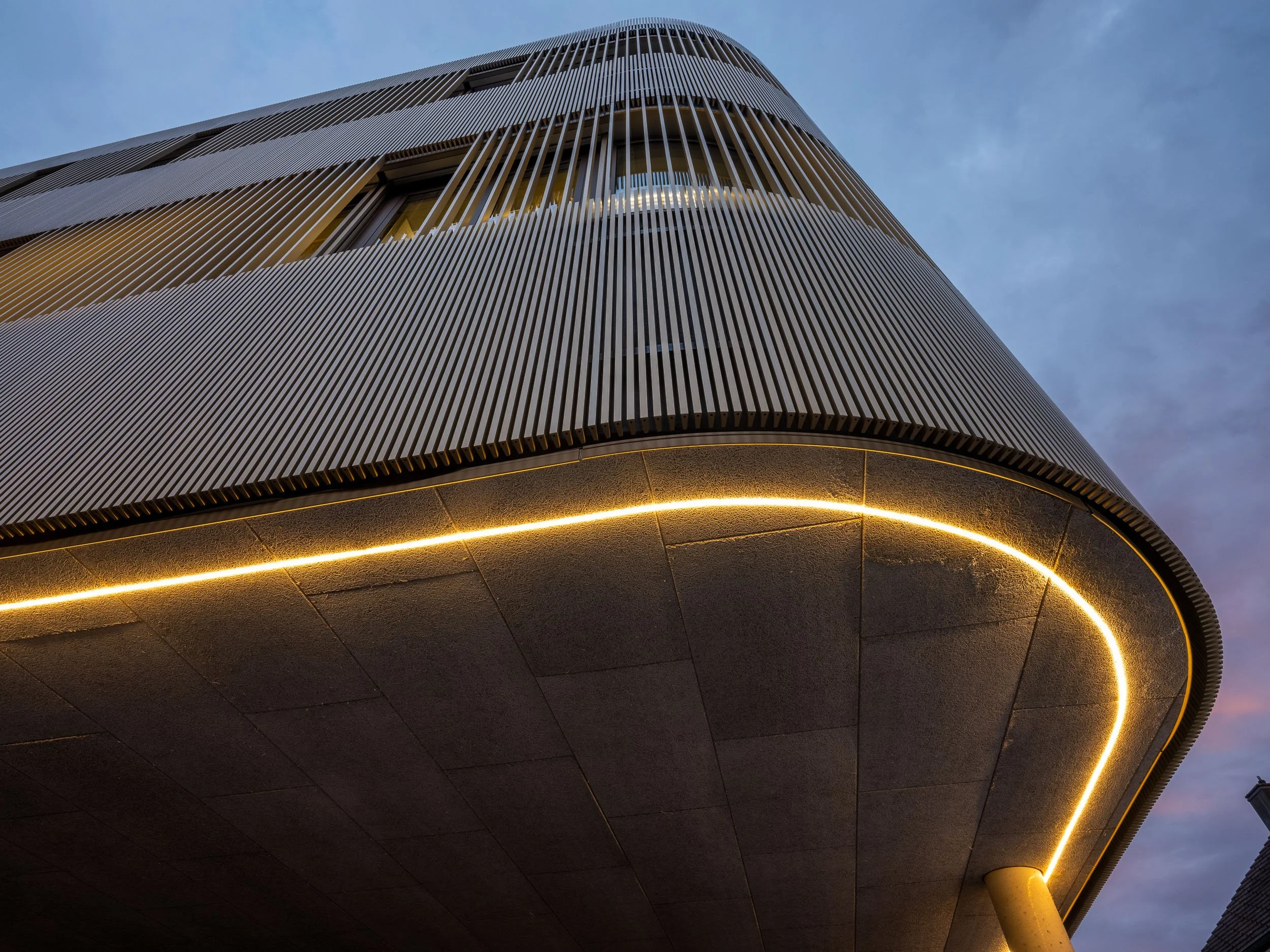

Réussir à installer efficacement sur un bâtiment aux angles arrondis des lamelles anodisées dorées, de section trapézoïdale, très rapprochées les unes des autres et s'étendant en partie au-dessus des fenêtres, n'est pas une tâche de tous les jours. La sous-structure doit en outre être conçue de manière à éviter autant que possible les ponts thermiques et à être réalisée avec une quantité minimale de matériaux.
Solution
On utilise des consoles Thermo H à double fente pour un profilé en U continu à l'horizontale et très rigide. L'espacement entre les consoles est ainsi maximisé, ce qui minimise les pertes thermiques ; de plus, le profilé en U symétrique permet de mieux arrondir les angles. Les lamelles ont été préparées dans notre atelier sous forme de caillebotis prêts à poser, numérotés individuellement ; il ne restait plus qu’à les fixer sur les profilés en U sur le chantier à l’aide de quatre à six vis autoperceuses, conformément à notre plan d’exécution.
Les systèmes Ecolite en action
Consoles thermiques spéciales en H
profilés en U nus
profilés en Z laqués (certains arrondis selon différents rayons)
lamelles spécifiques à l'ouvrage, avec des raccords de profilés en profilé extrudé et des capuchons fraisés pour les extrémités des profilés
Photos : 720.ch
