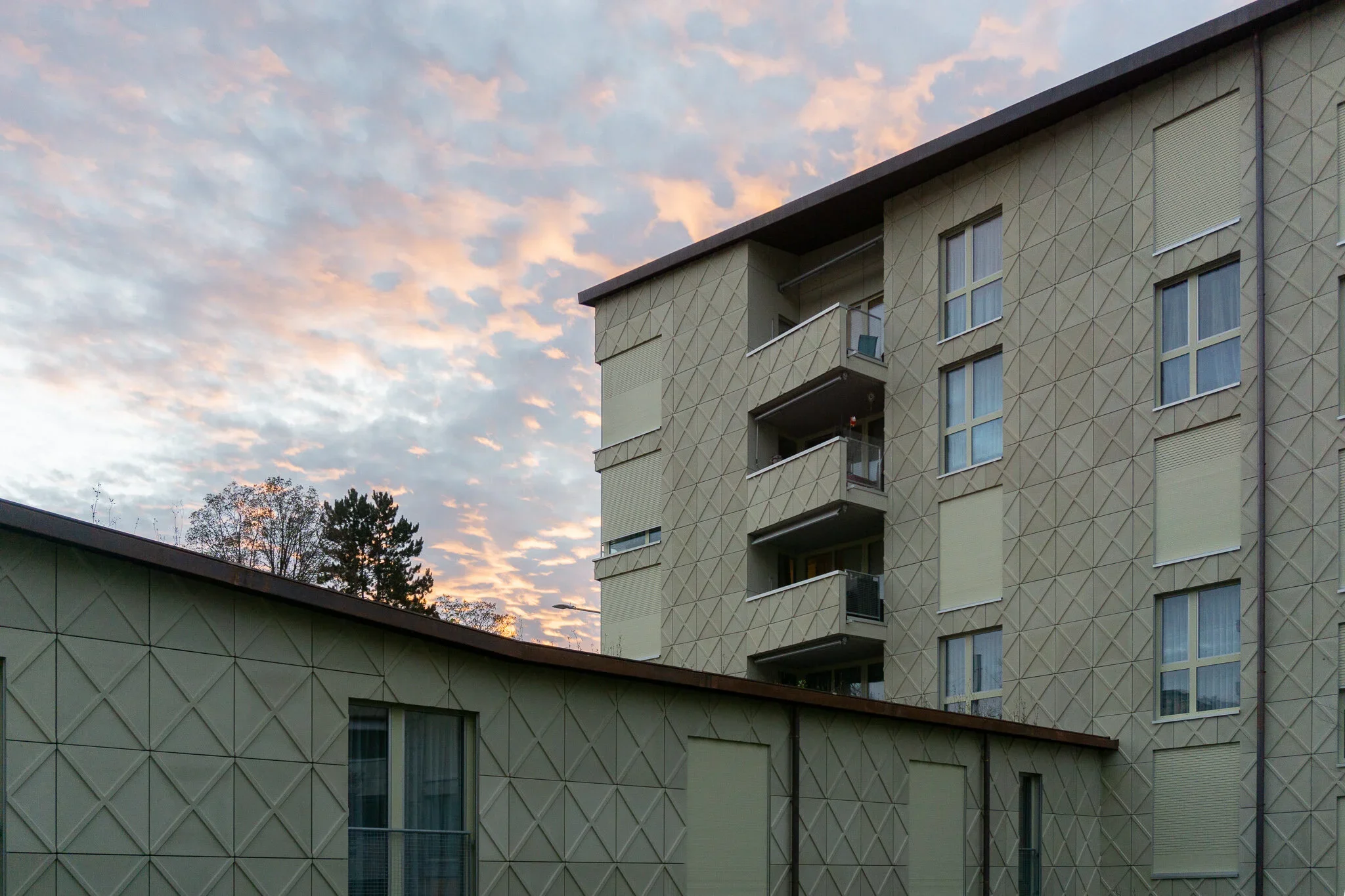

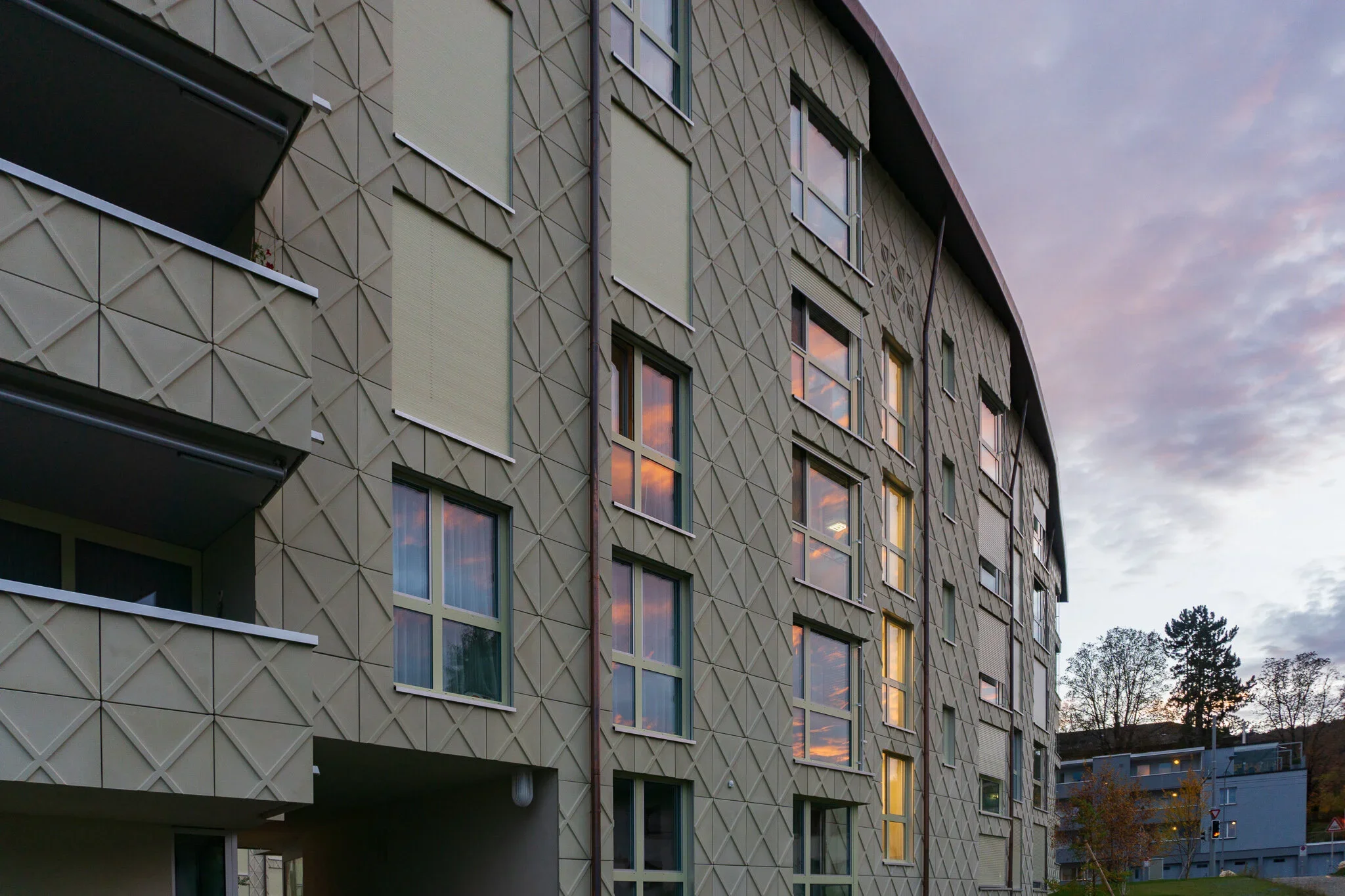

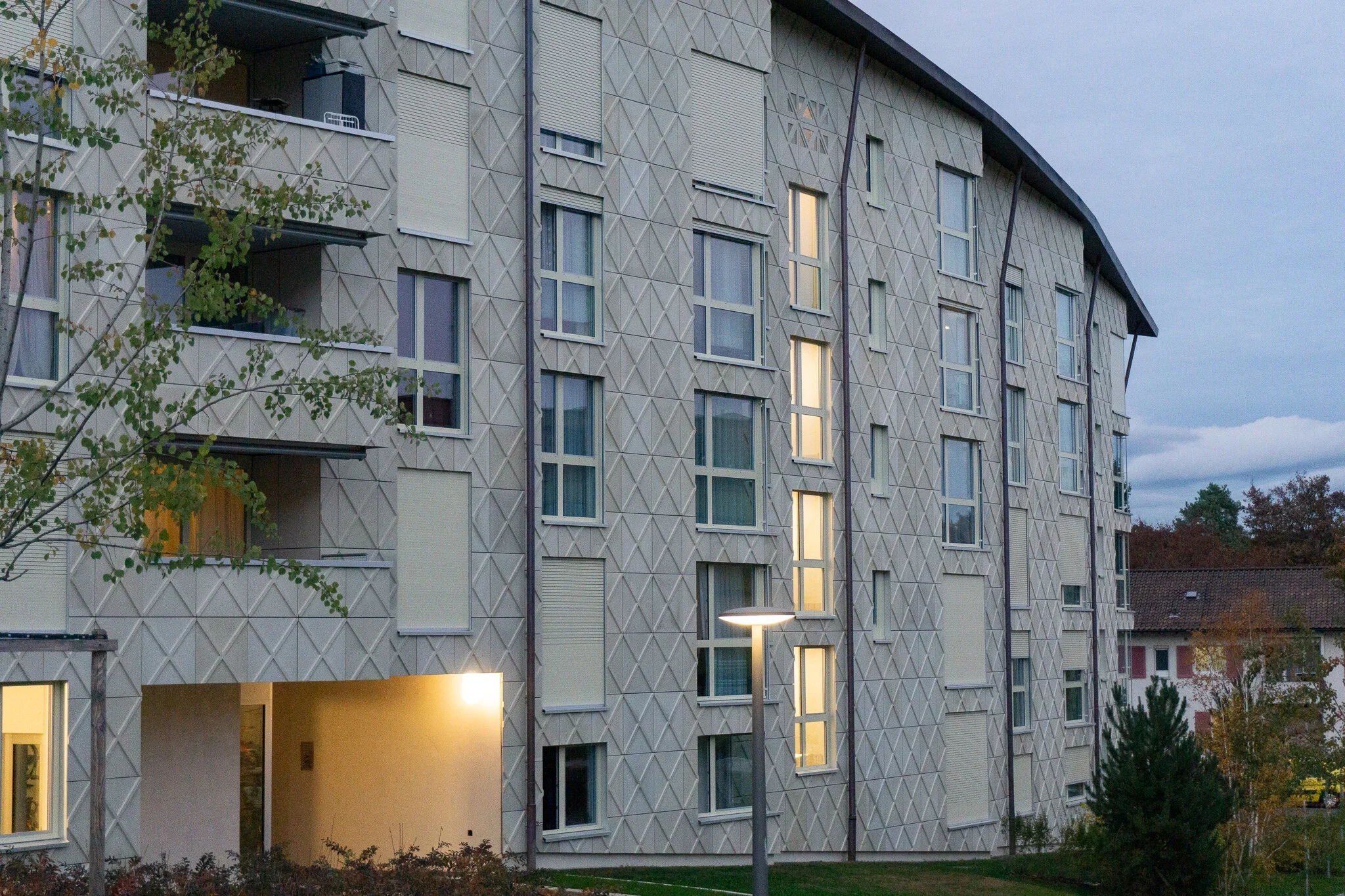

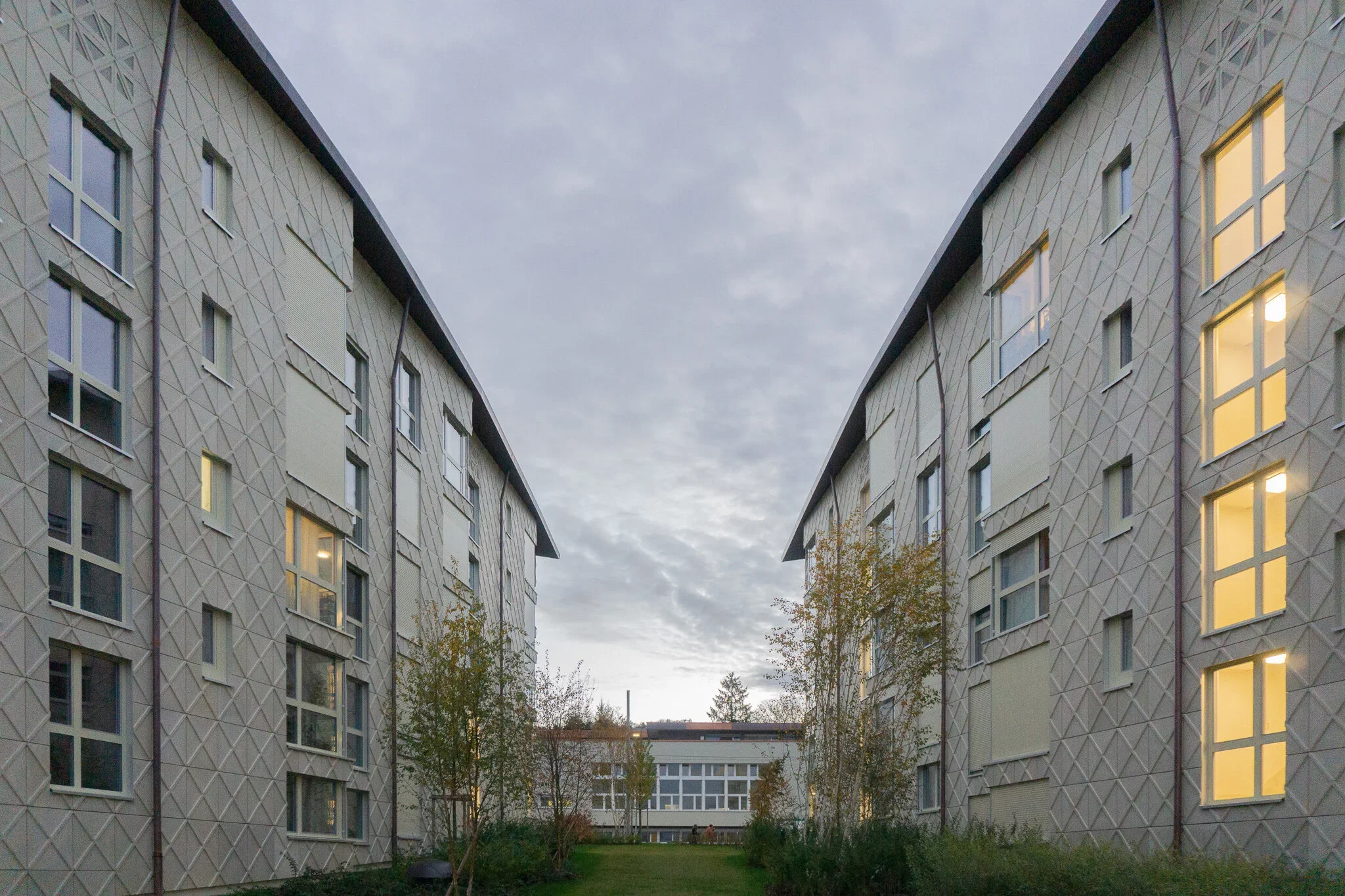

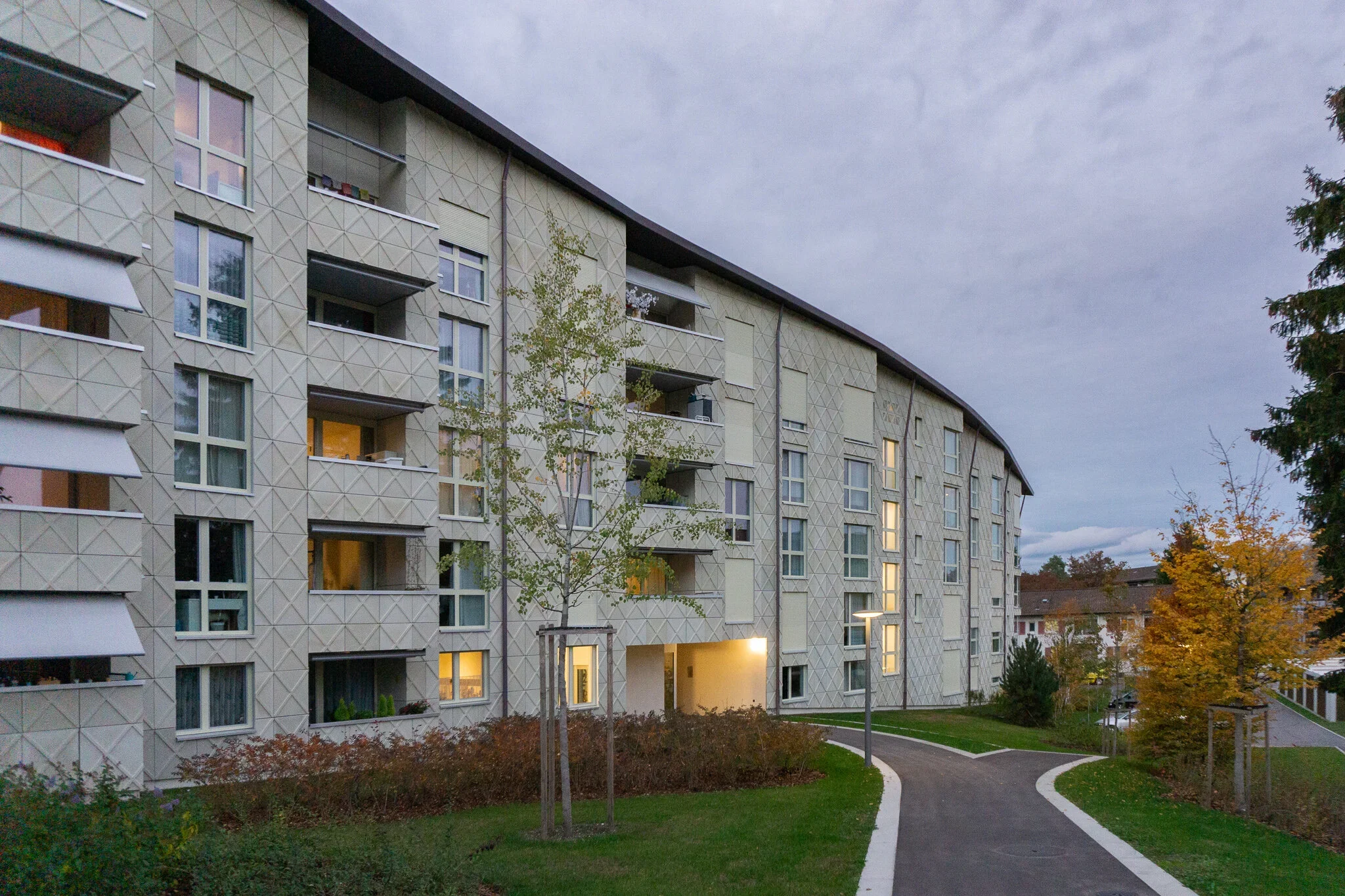

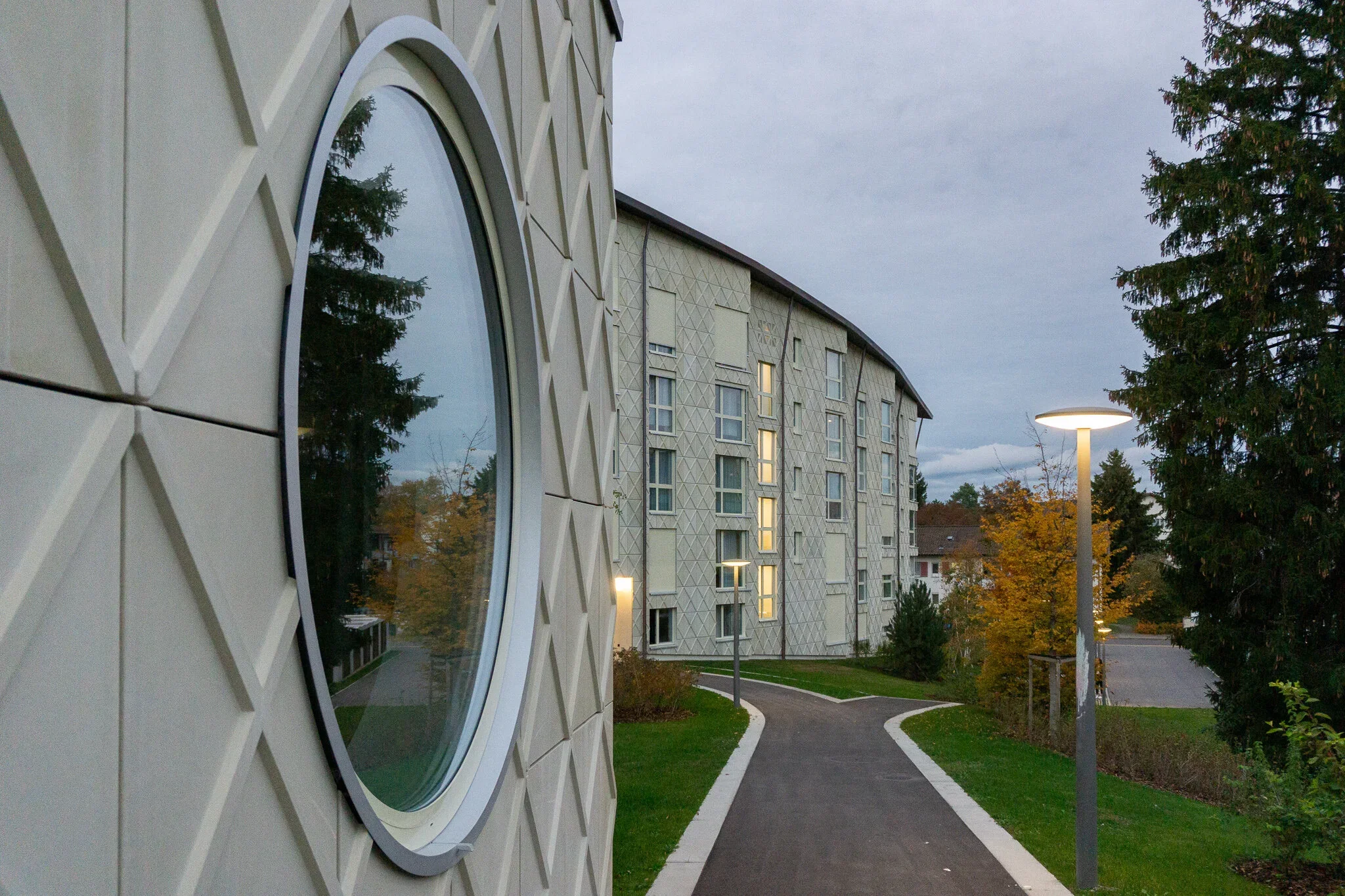

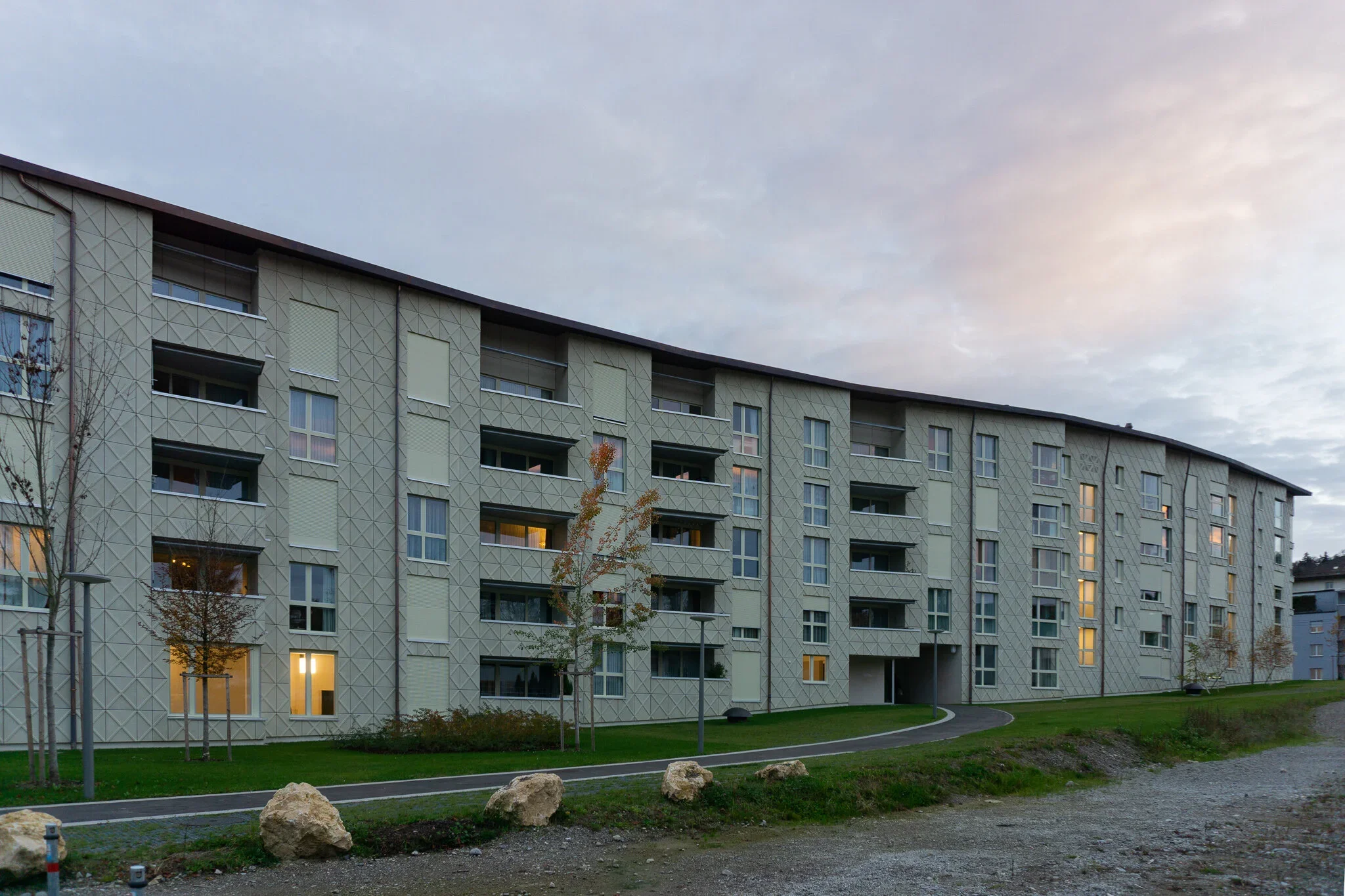

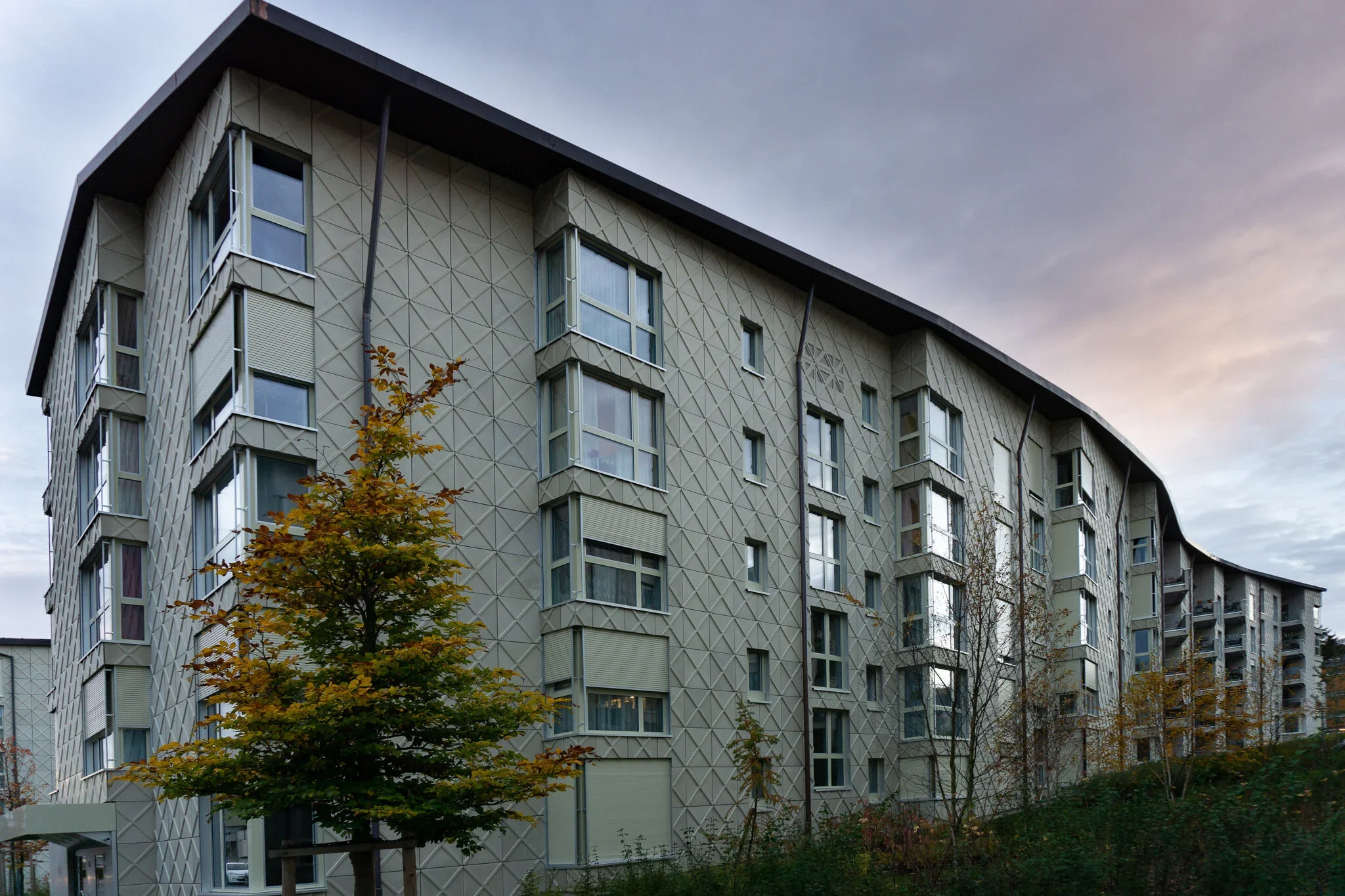

Schuppis, Zurich

Fassadenmaterial

Glasfaserbeton

Ecolite Systeme

Sekundäre Unterkonstruktion:
System UB

Herausforderung

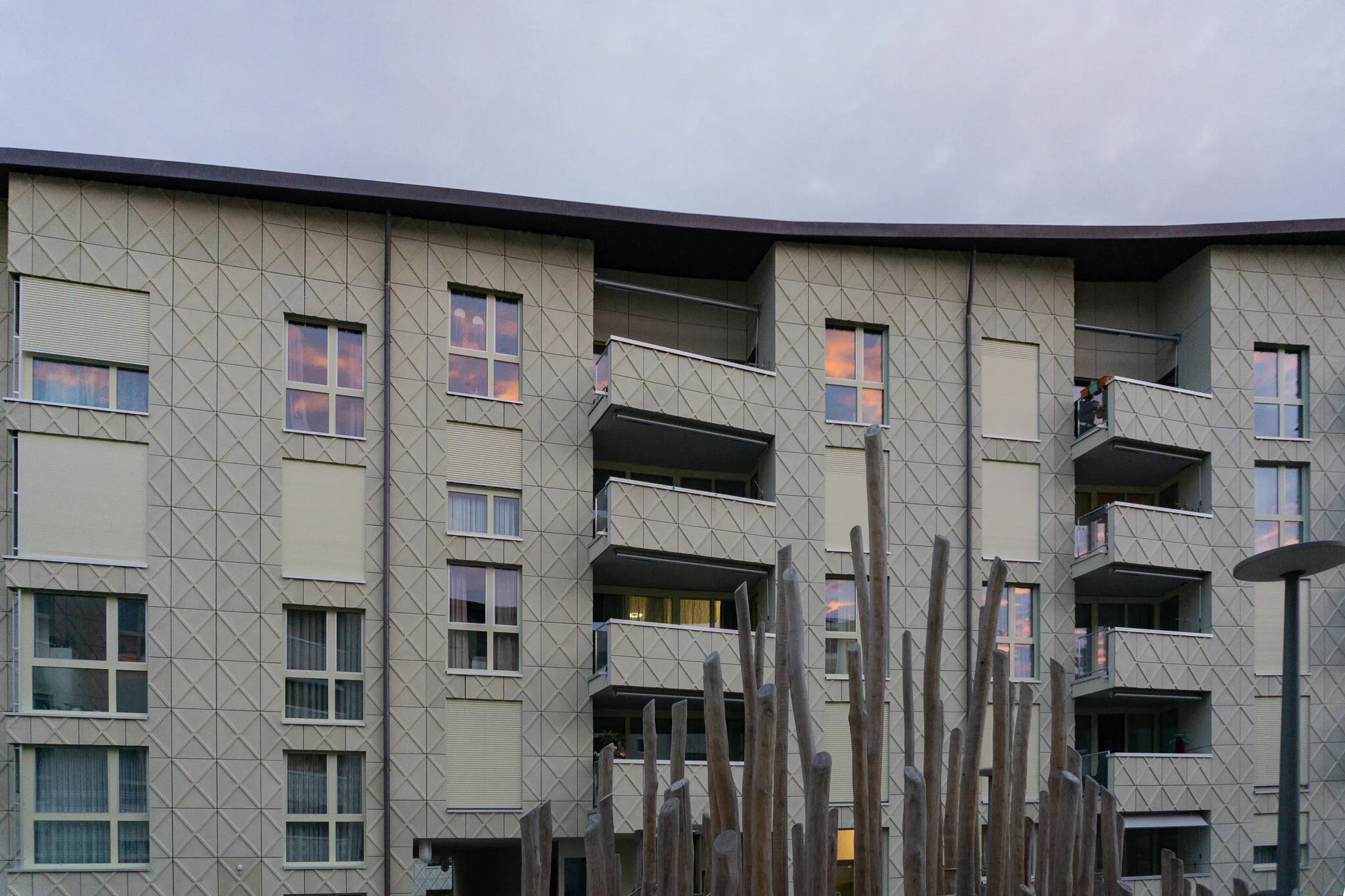

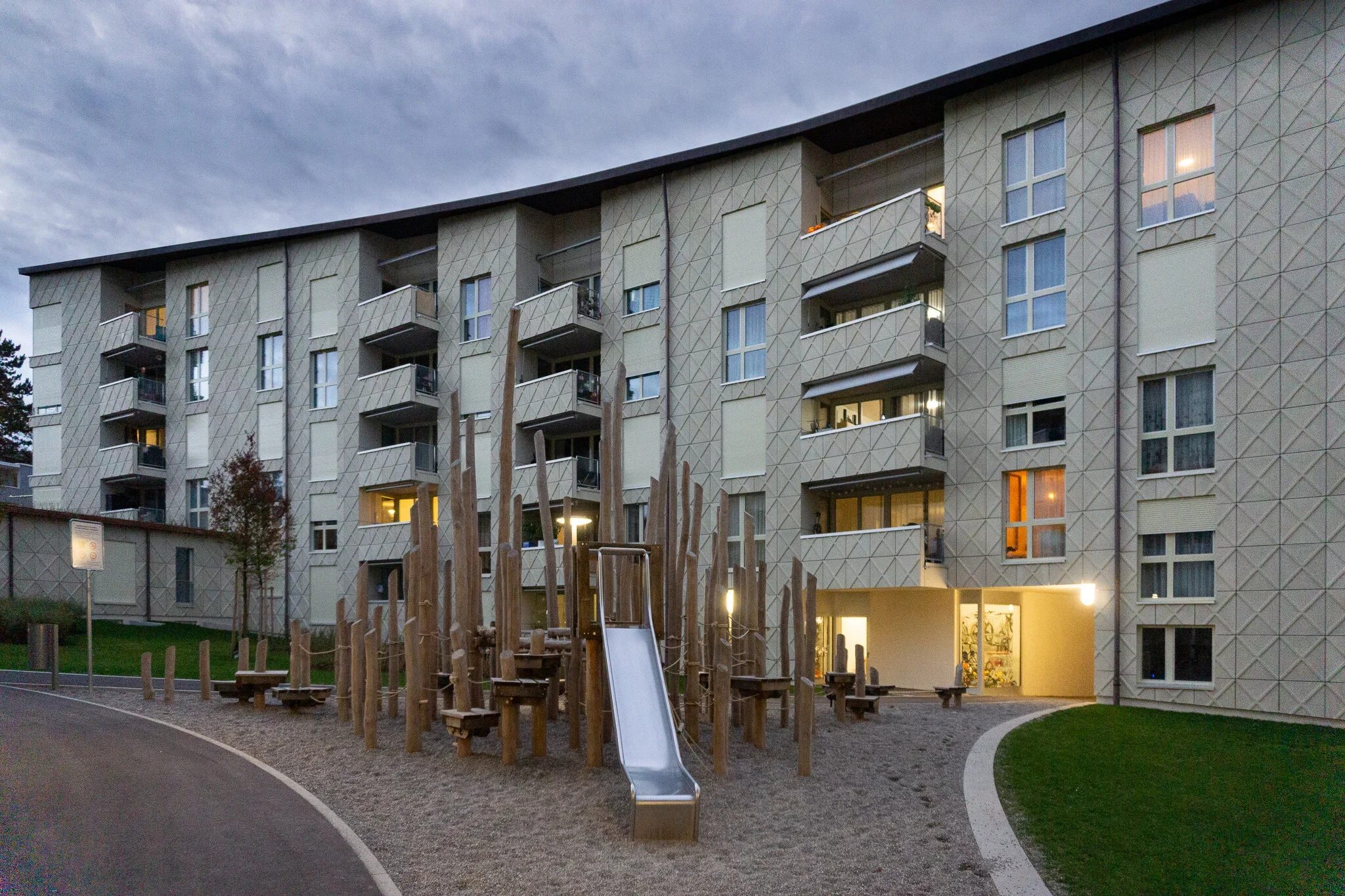

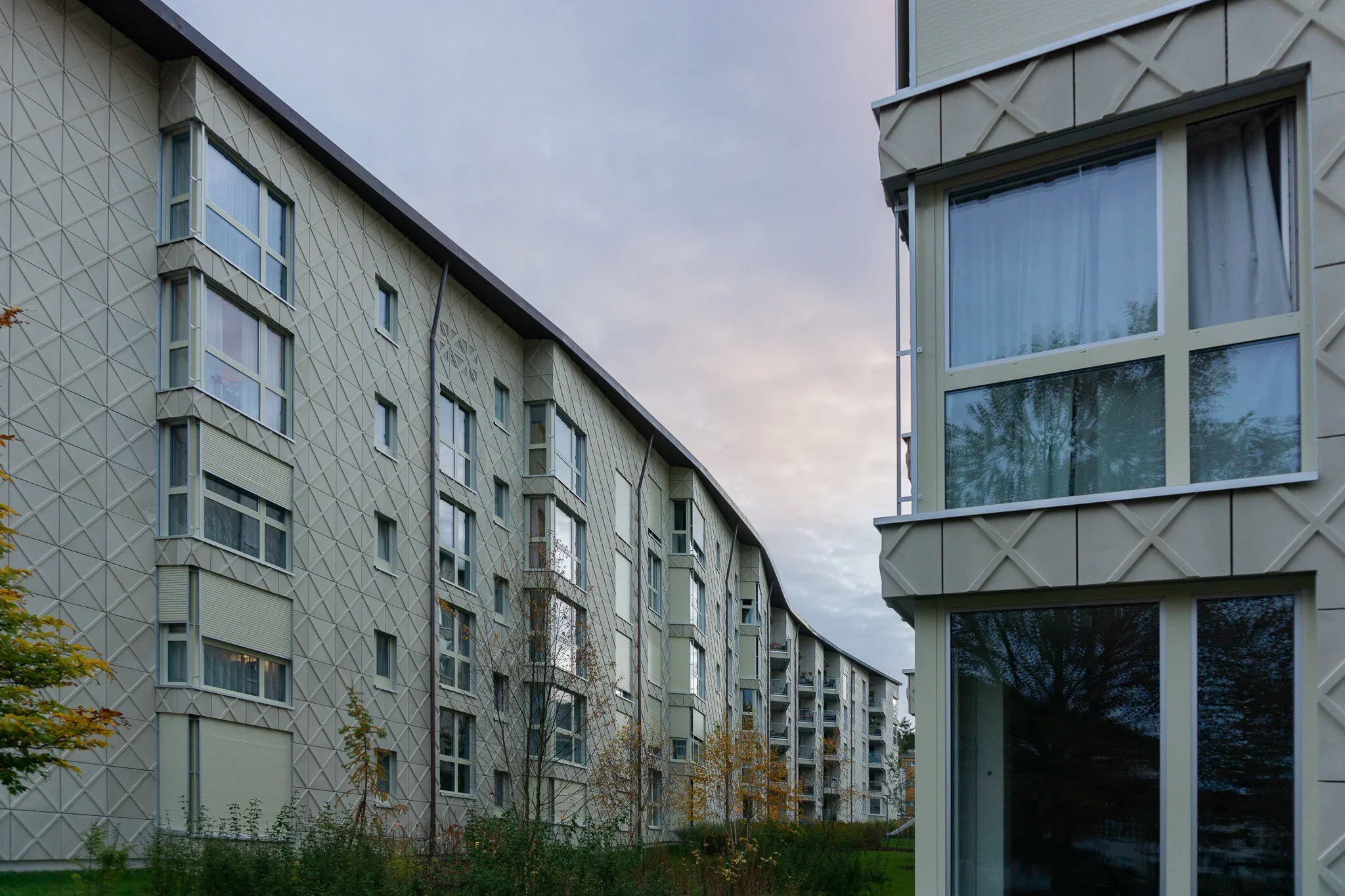

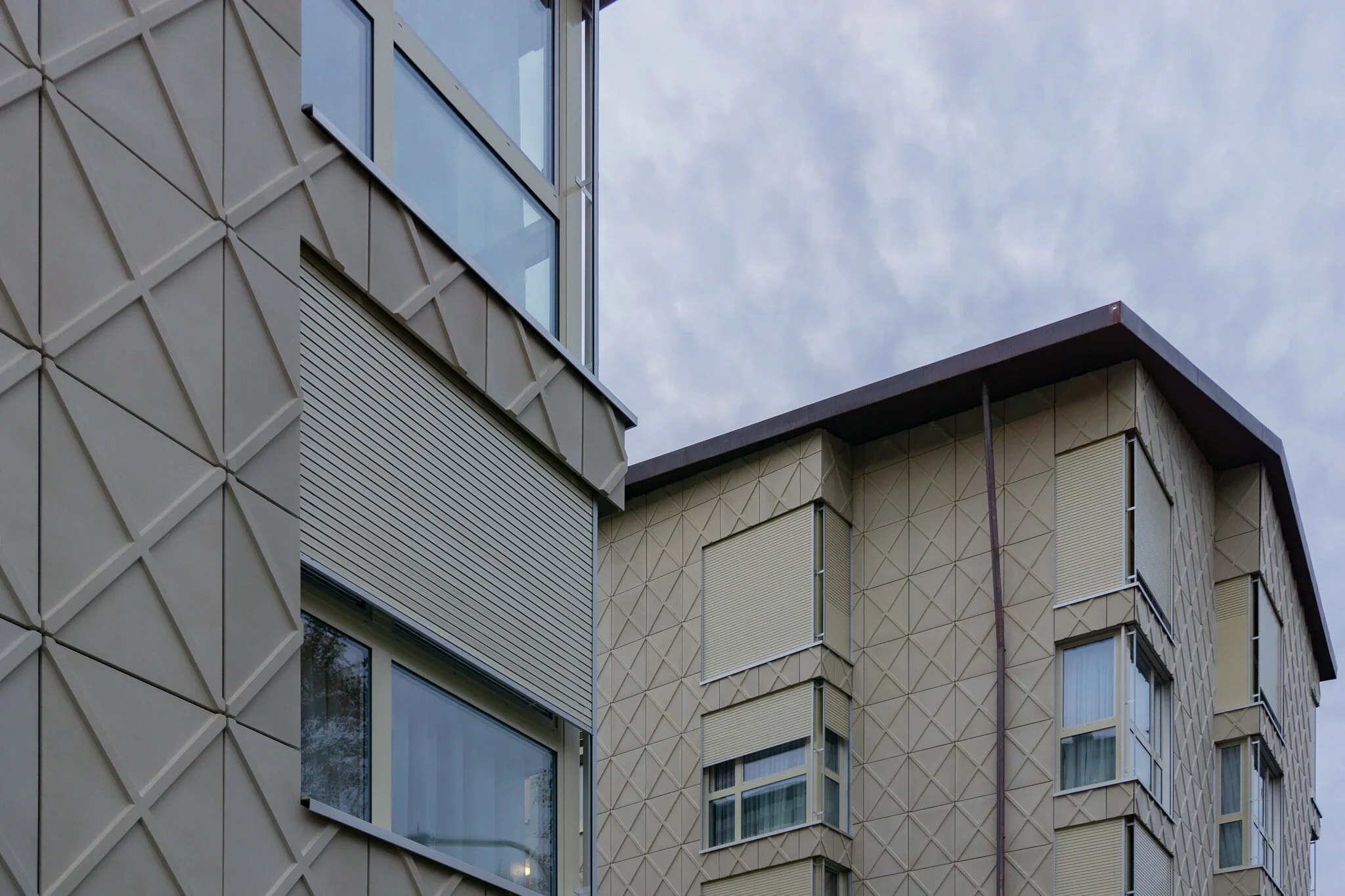

Dans le cas du projet Schwamendinger Dreieck, les éléments en béton de fibre de verre ont dû être fixés aux murs en bois de trois bâtiments maisons d'habitation . Il a fallu trouver une solution rentable pour les éléments d'accrochage combinés à des joints fermés.

Lösung

Un nouveau profil de support pour le système UB a été développé pour l'objet. Le profil de support anodisé noir permet de suspendre deux panneaux sur un seul profil. Ainsi, le tablier de soutien du panneau inférieur est accroché en bas et le tablier coupe-vent du panneau supérieur est accroché en haut. Avec cette solution, l'effort de montage pourrait être réduit. En outre, grâce à la géométrie des panneaux, le nombre d'agrafes nécessaires par panneau a pu être réduit.

Ecolite Systeme im Einsatz

Neu entwickeltes Doppel Tragprofil UB, Trag- und Windagraffen des System UB.

---
