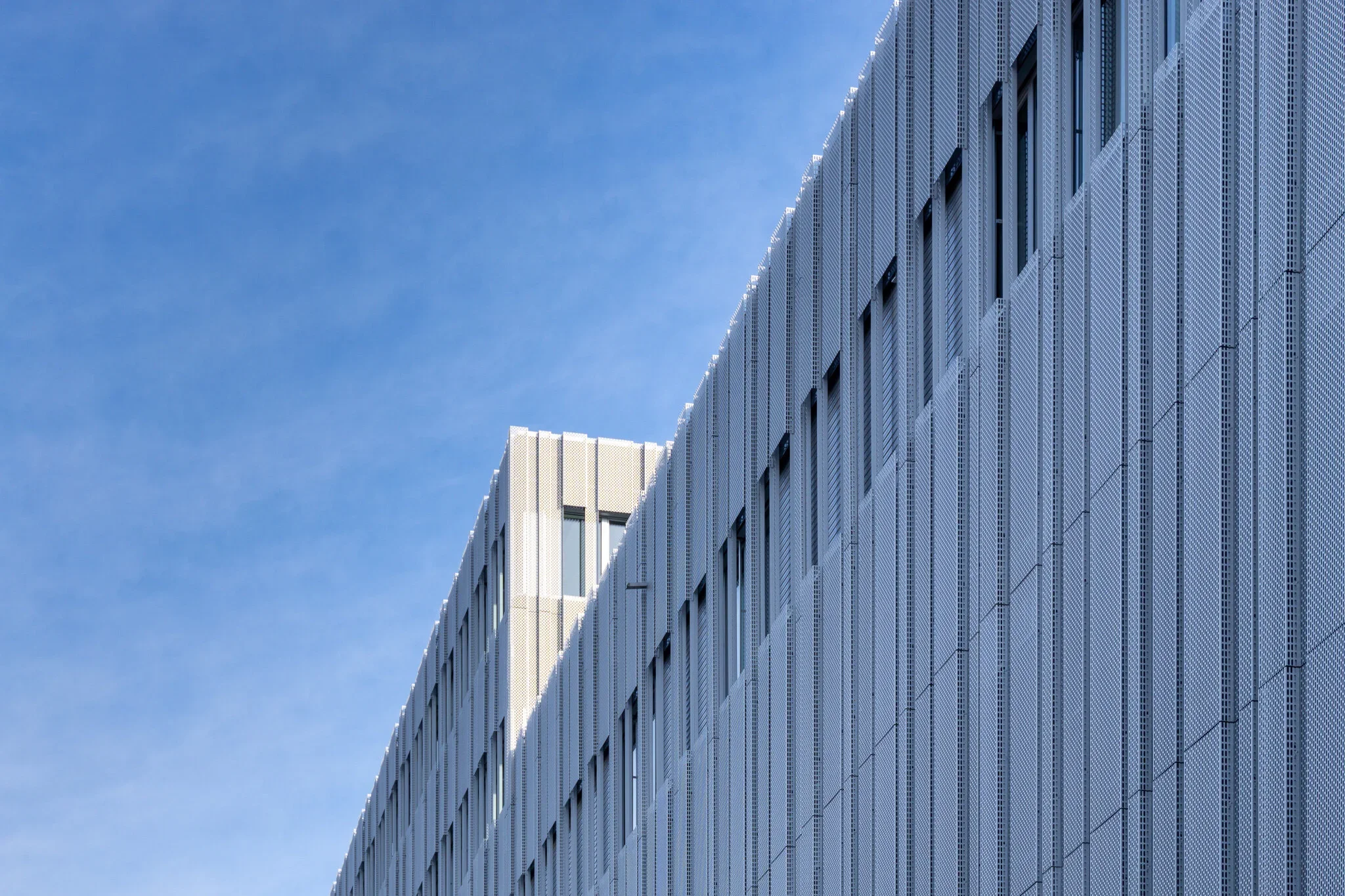

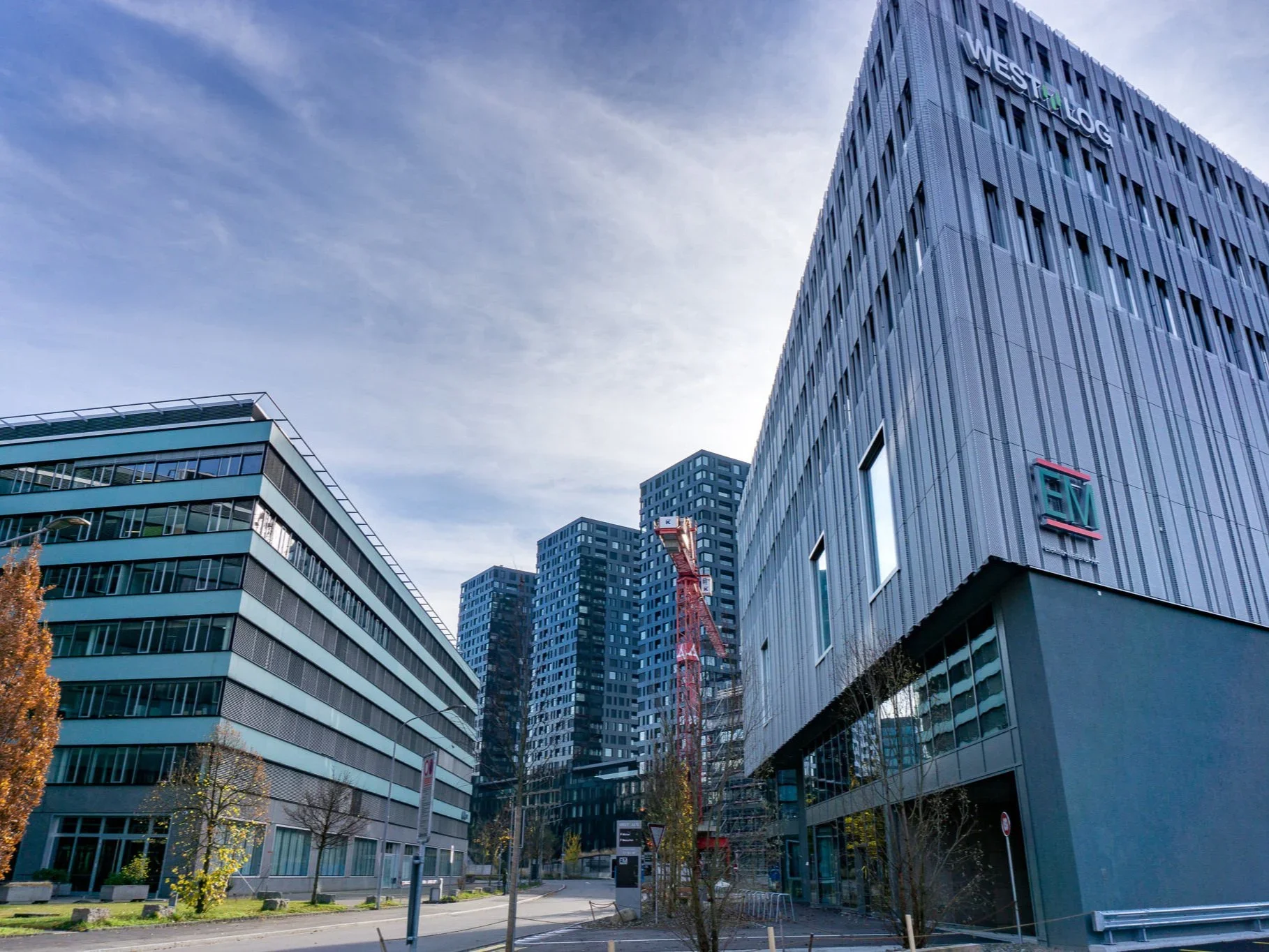

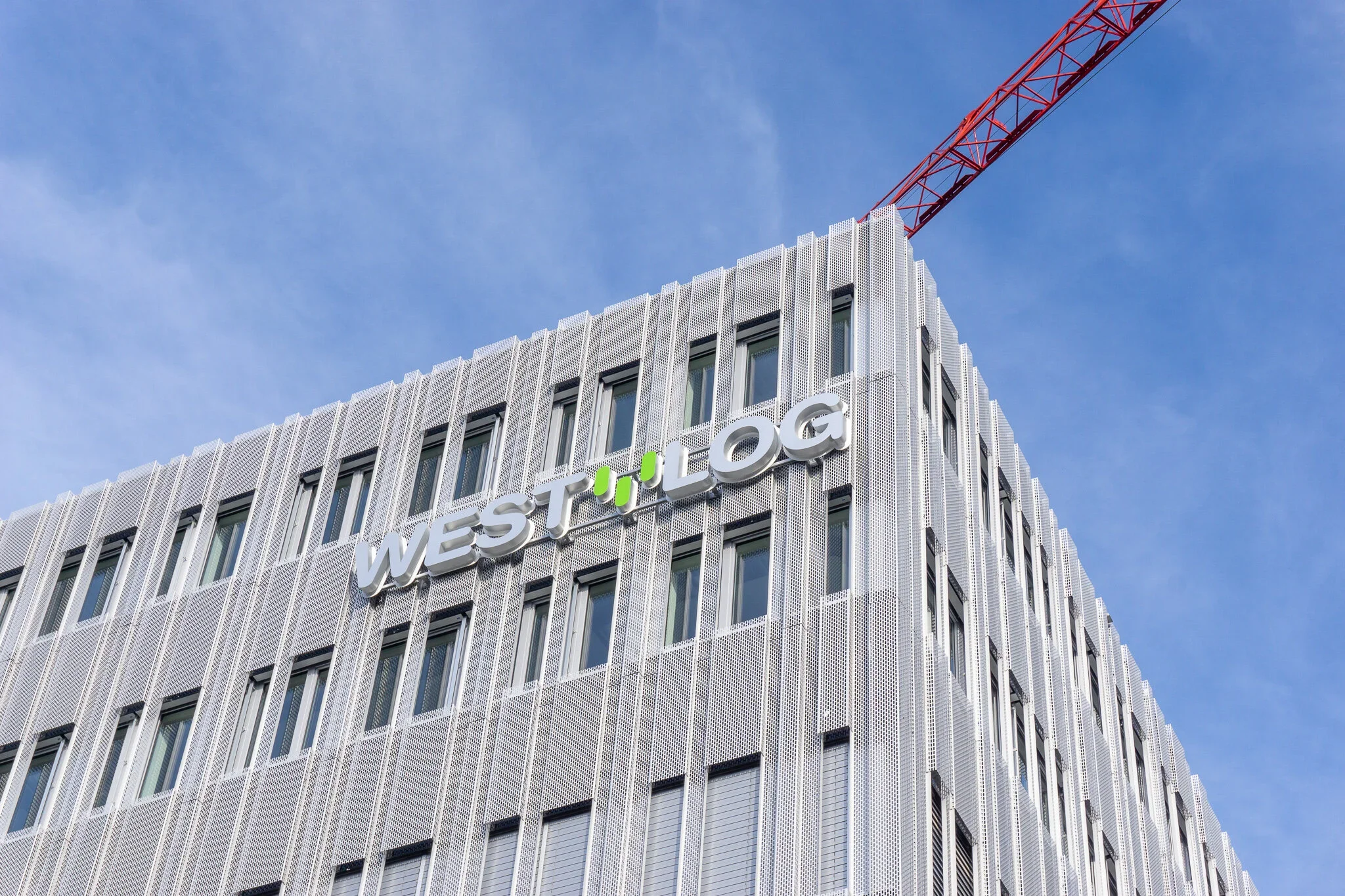

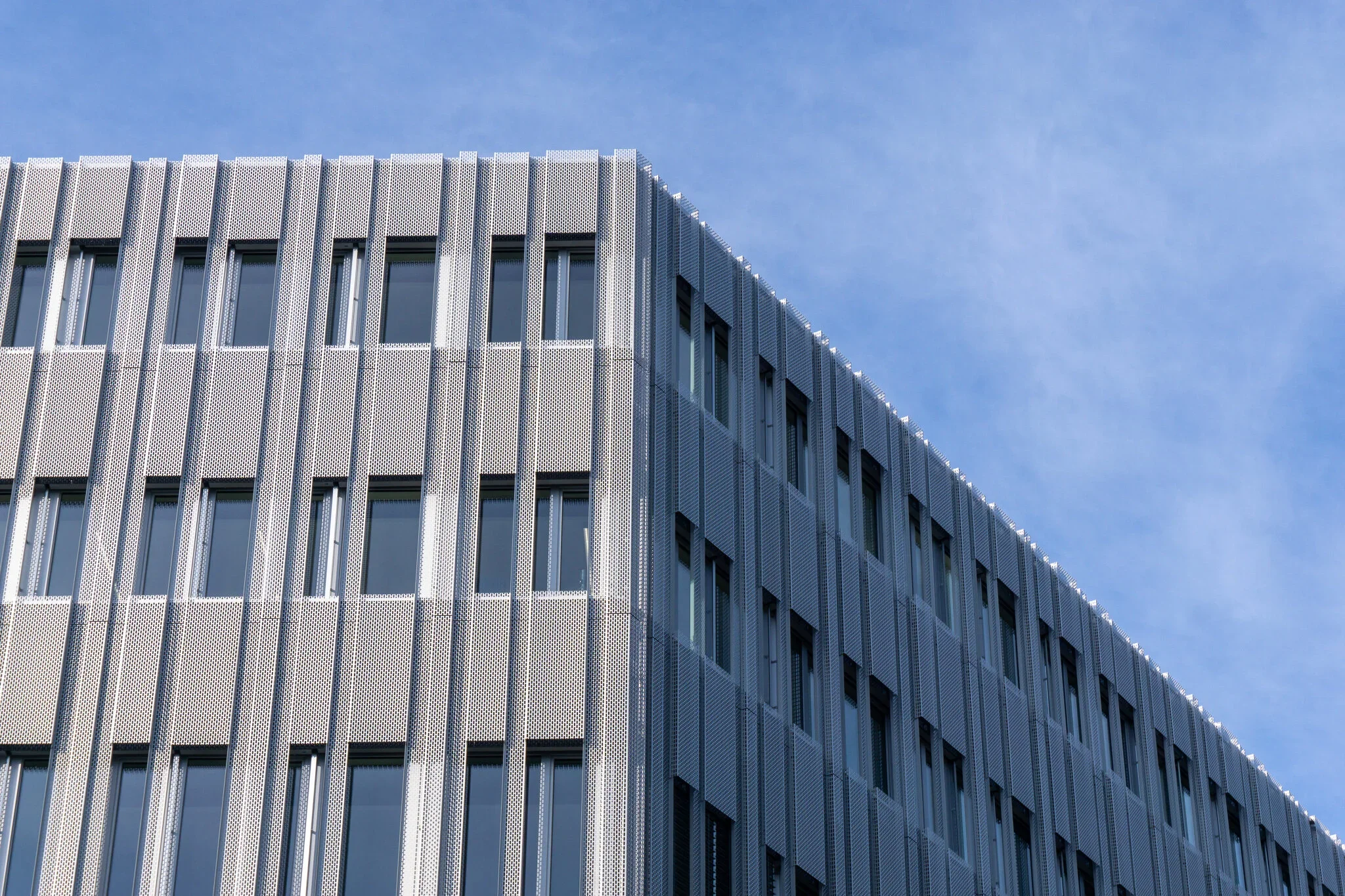

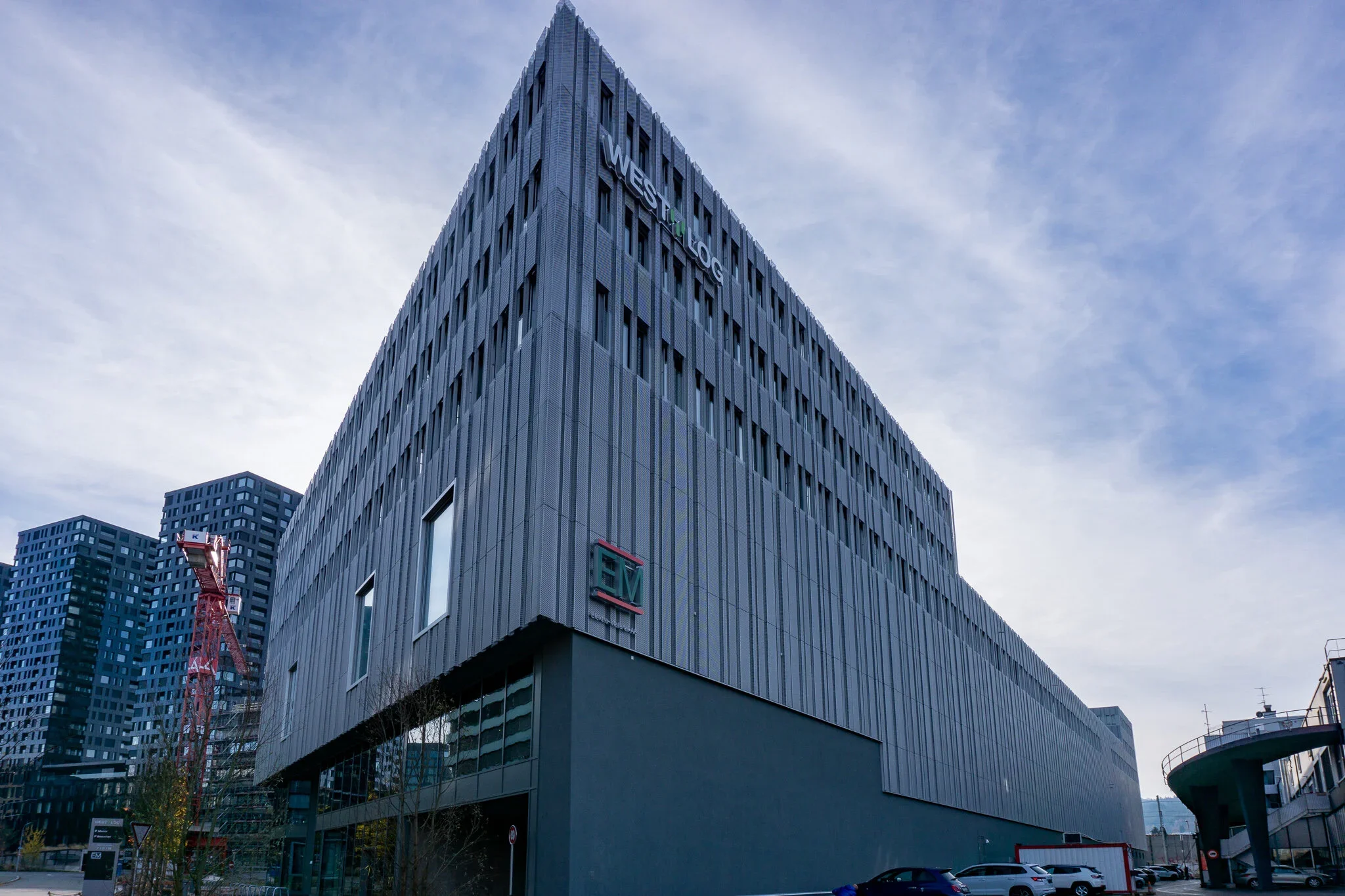

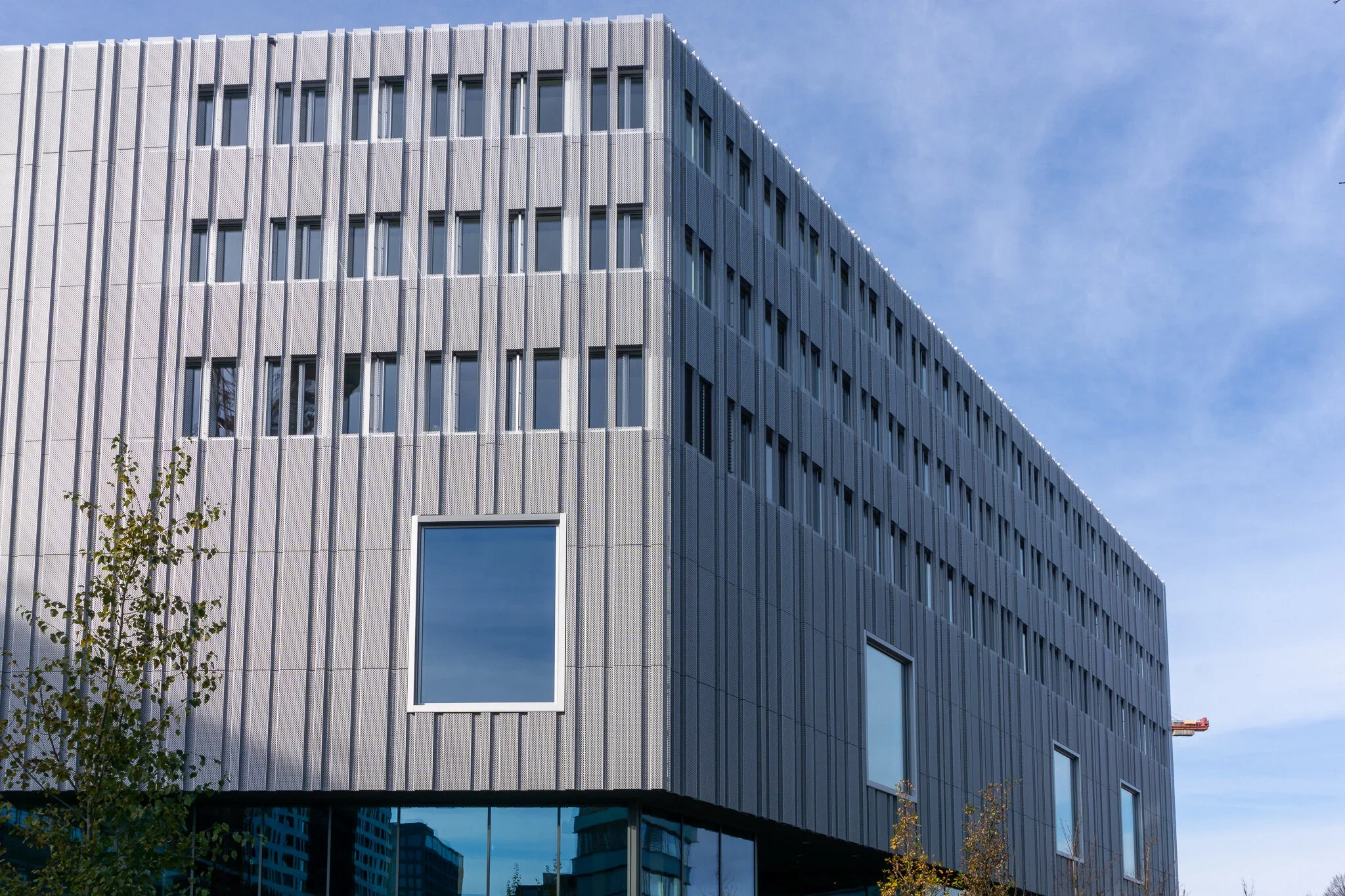

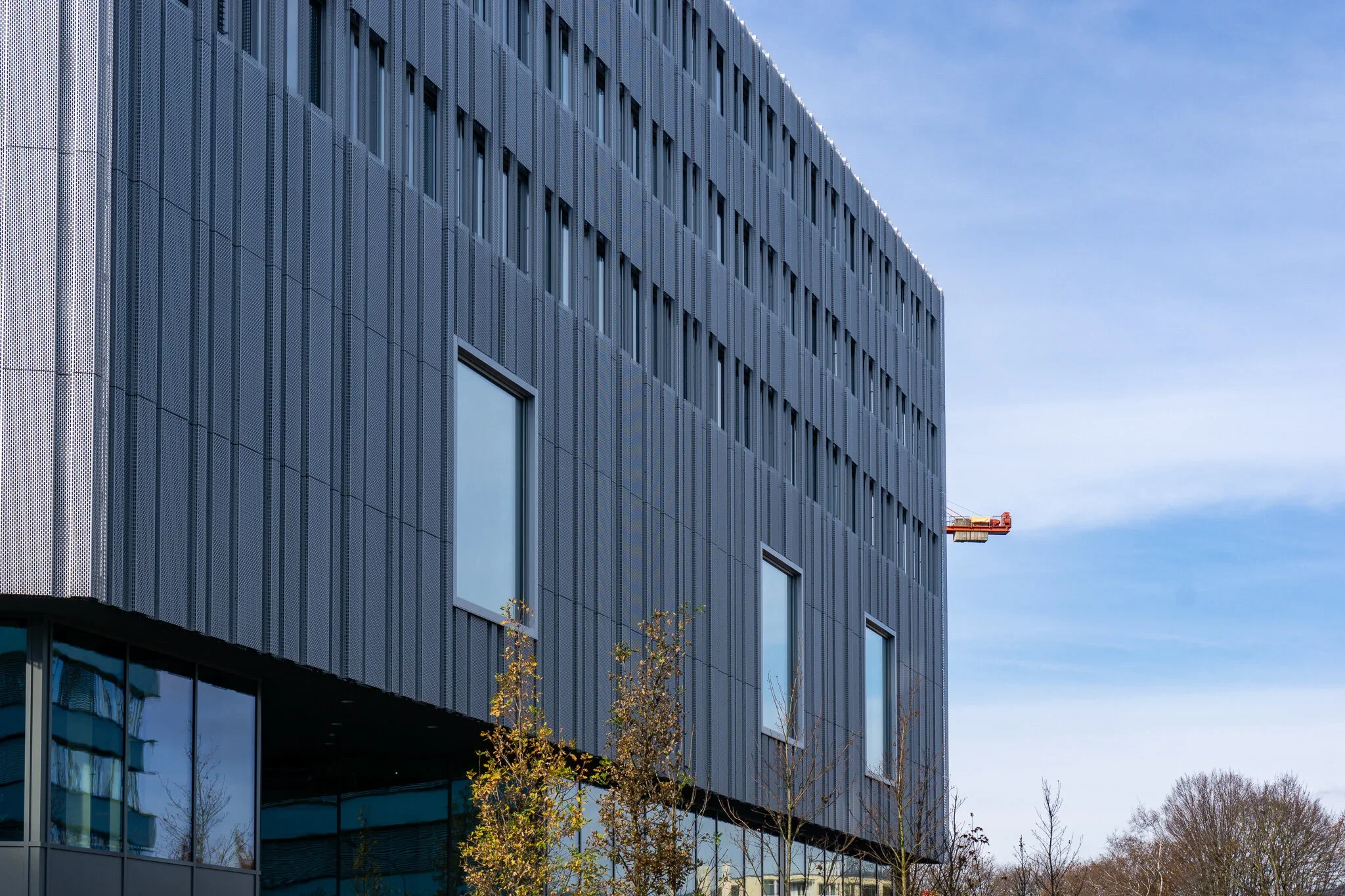

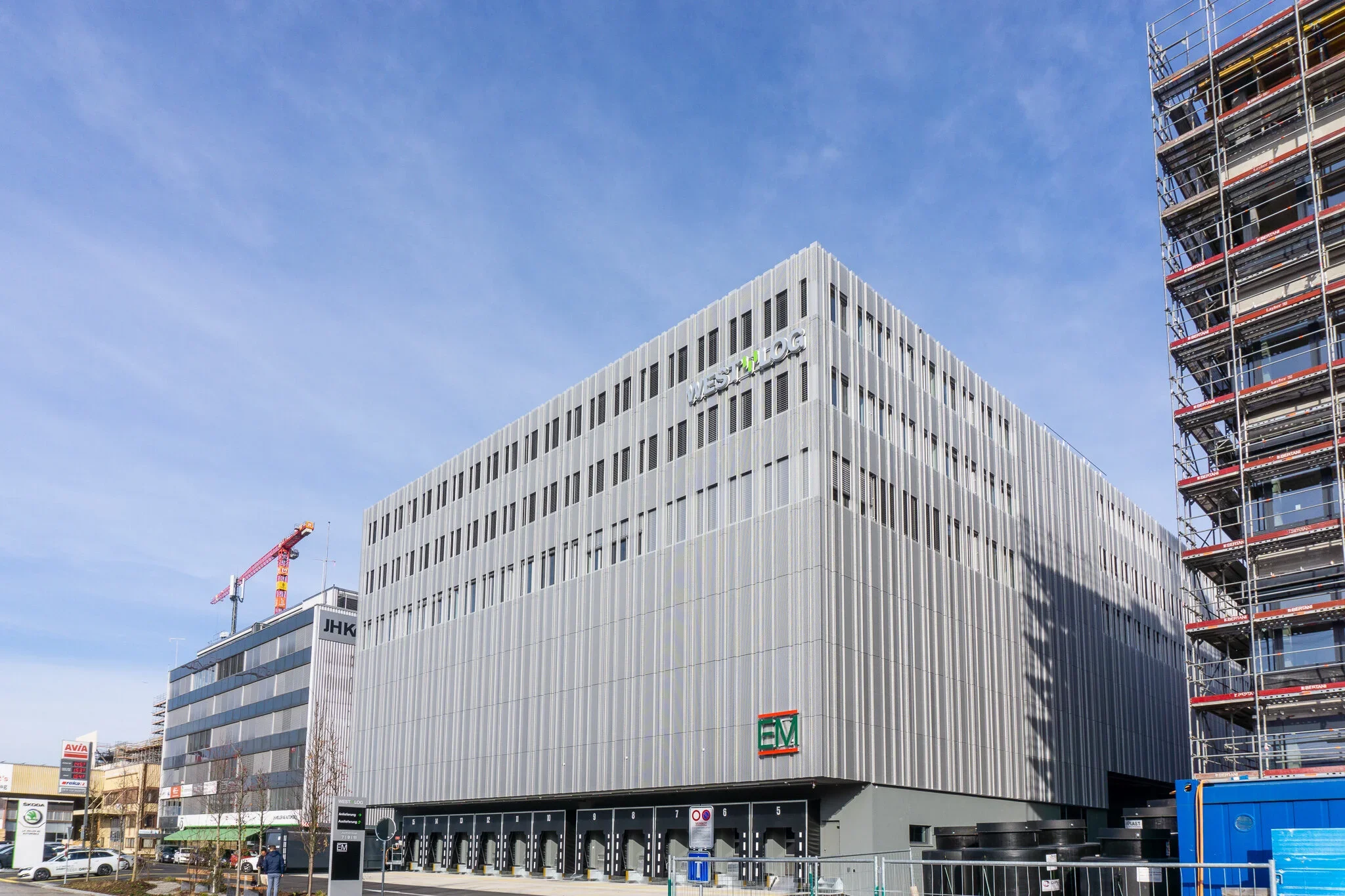

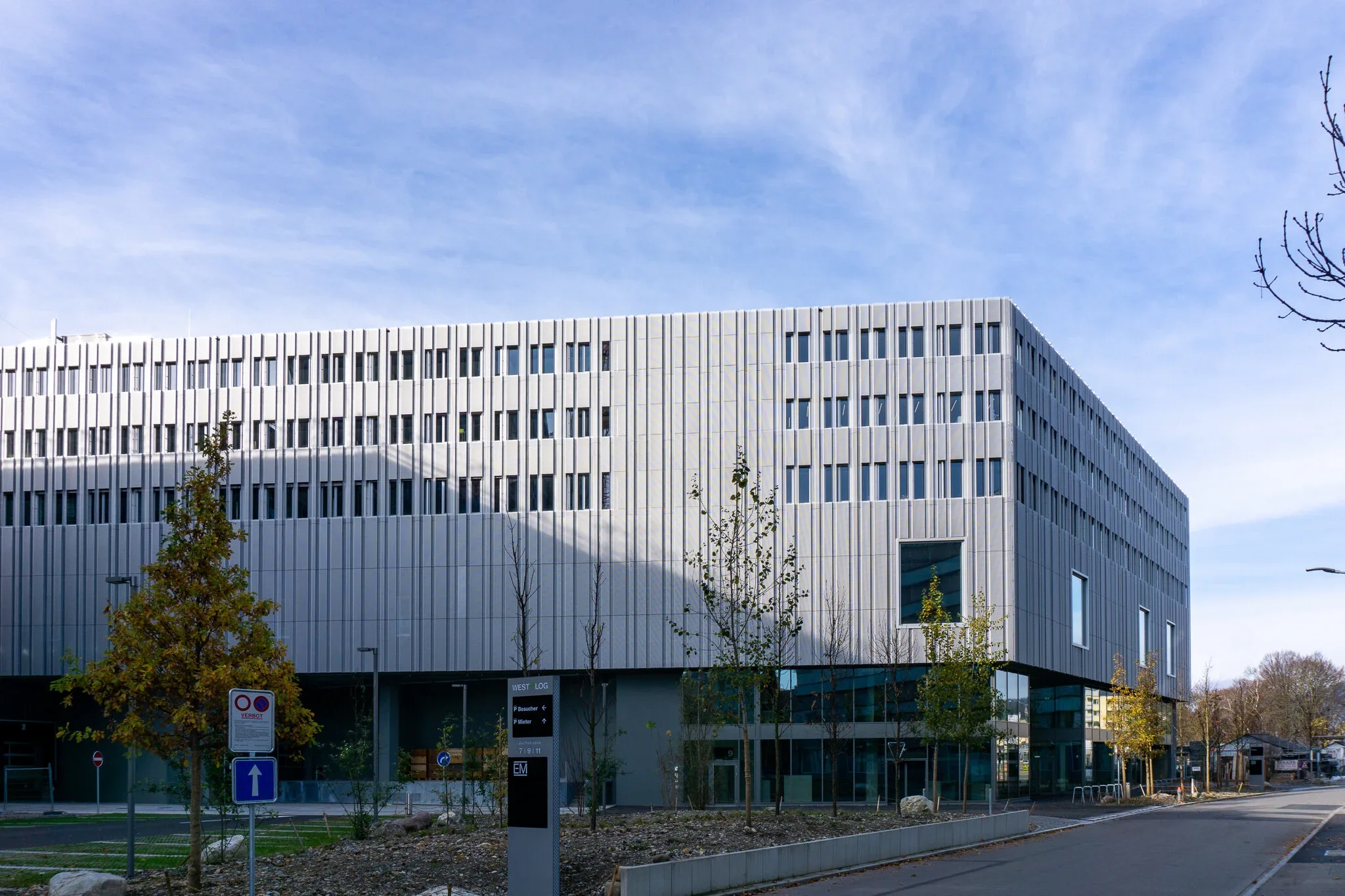

Preola, Zurich
Matériau de façade
Cassettes en tôle perforée
Systèmes Ecolite
Structure porteuse principale :
Système V
Structures secondaires :
Système OM
Système KA
Défi
Il fallait fixer sur le support en béton des cassettes en tôle percées de trous de largeurs et de profondeurs variables, en utilisant le moins de consoles possible, tout en veillant à ce que le papier pare-vent posé entre l'ossature et le revêtement reste étanche. La capacité portante des cassettes en tôle n'était pas connue, et donc pas non plus les portées possibles d'un point de vue statique.
Solution

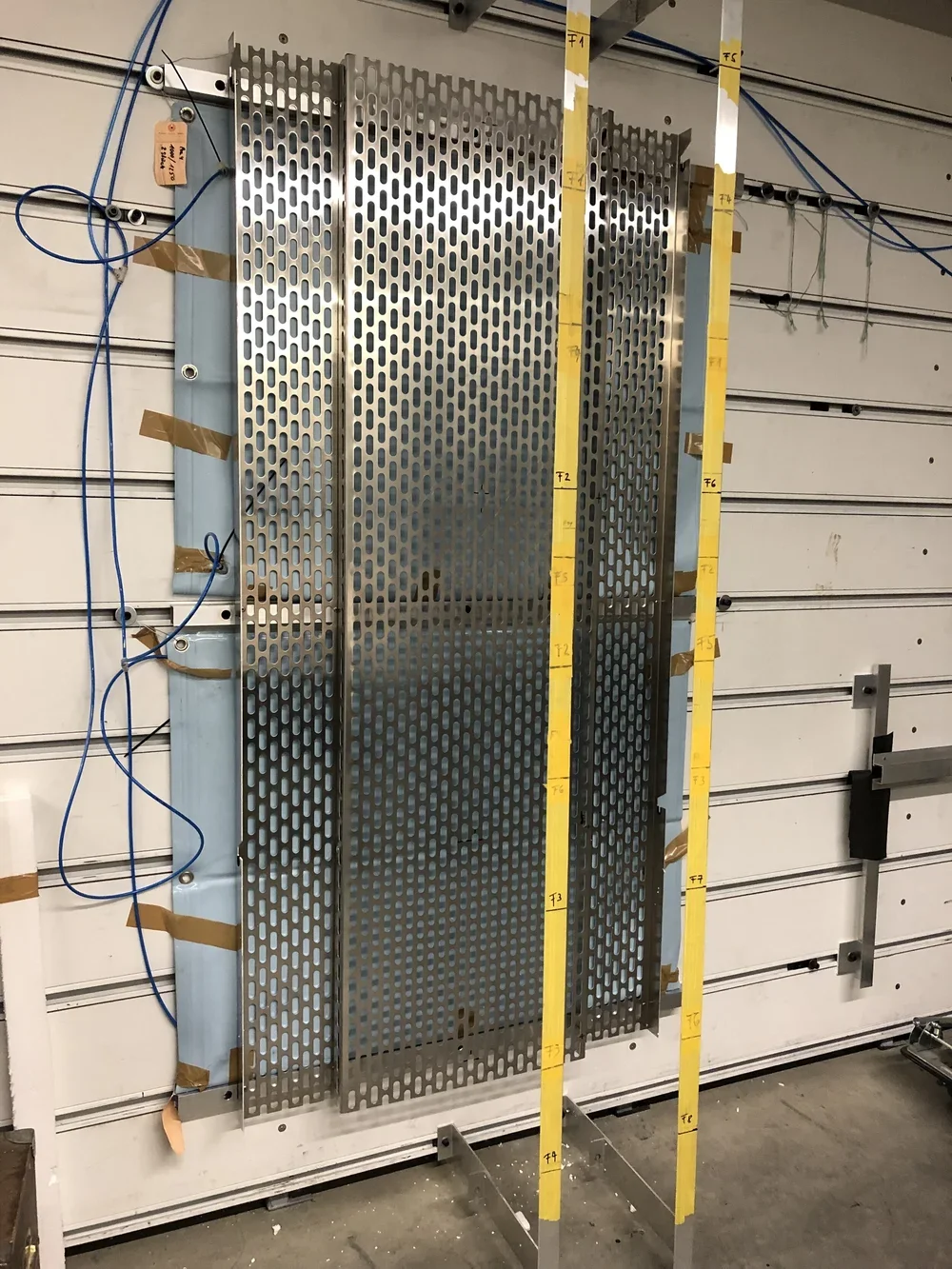

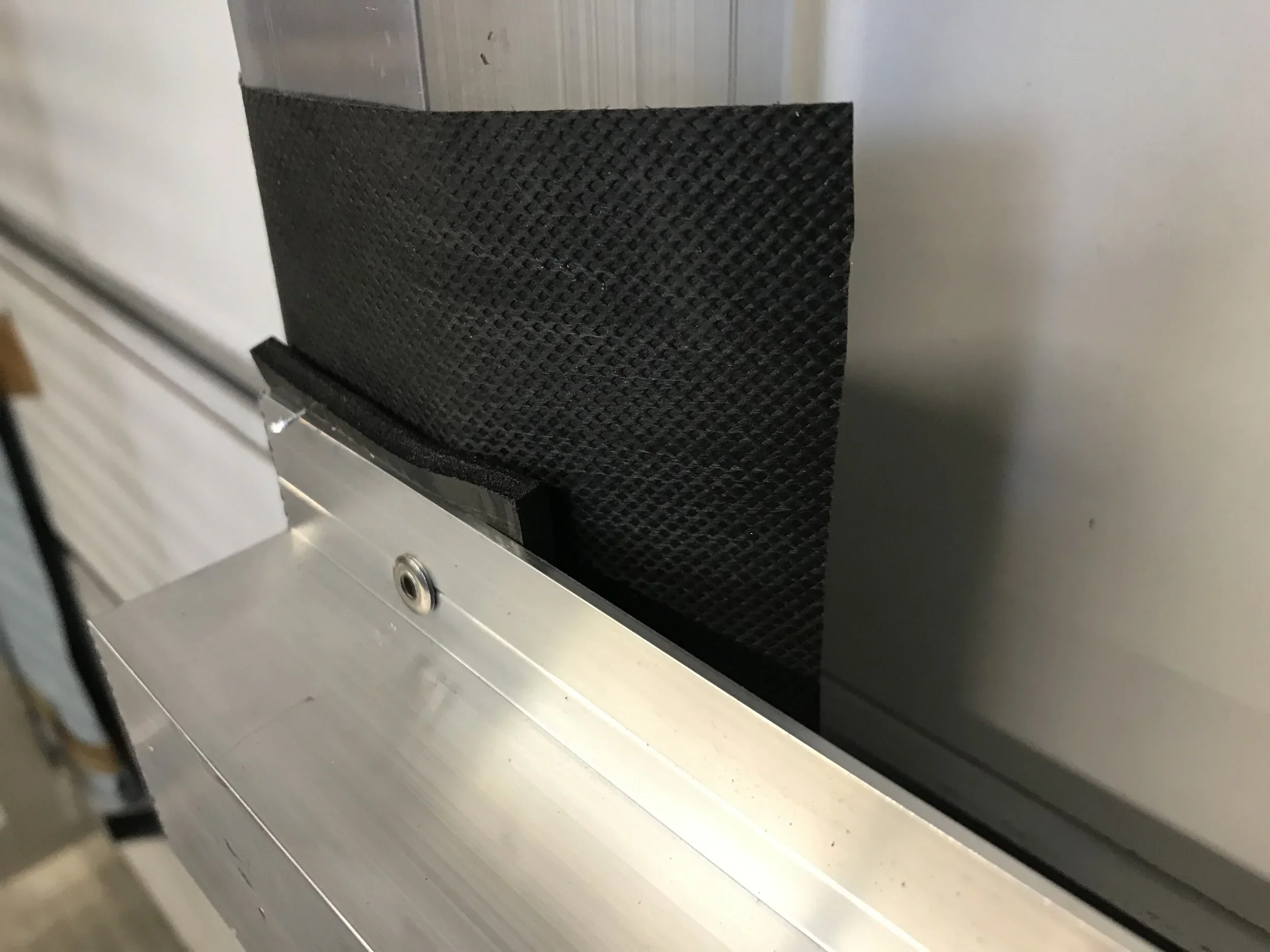

Un essai de charge du vent avec le revêtement d'origine sur le mur d'essai Ecolite a permis de tester la capacité de charge possible, ainsi que la suspension et sa résistance. Le joint d'ongle requis entre le profil oméga et le papier à vent a également pu être vérifié.
Les systèmes Ecolite en action
Consoles en aluminium en V et HV
profilé angulaire disposé verticalement, 45 x 75 x 2,3 mm
un nouveau profilé Oméga disposé horizontalement (revêtement noir)
boulon de suspension et clip en plastique de nouvelle conception du système KA
