Werkstätte Liechtblick, Schaffhouse

Matériaux de façade

Matériaux composites

Systèmes Ecolite

Structure porteuse principale :
Système H

Structures secondaires :
Système UB
Système OM
Système KA

Défi

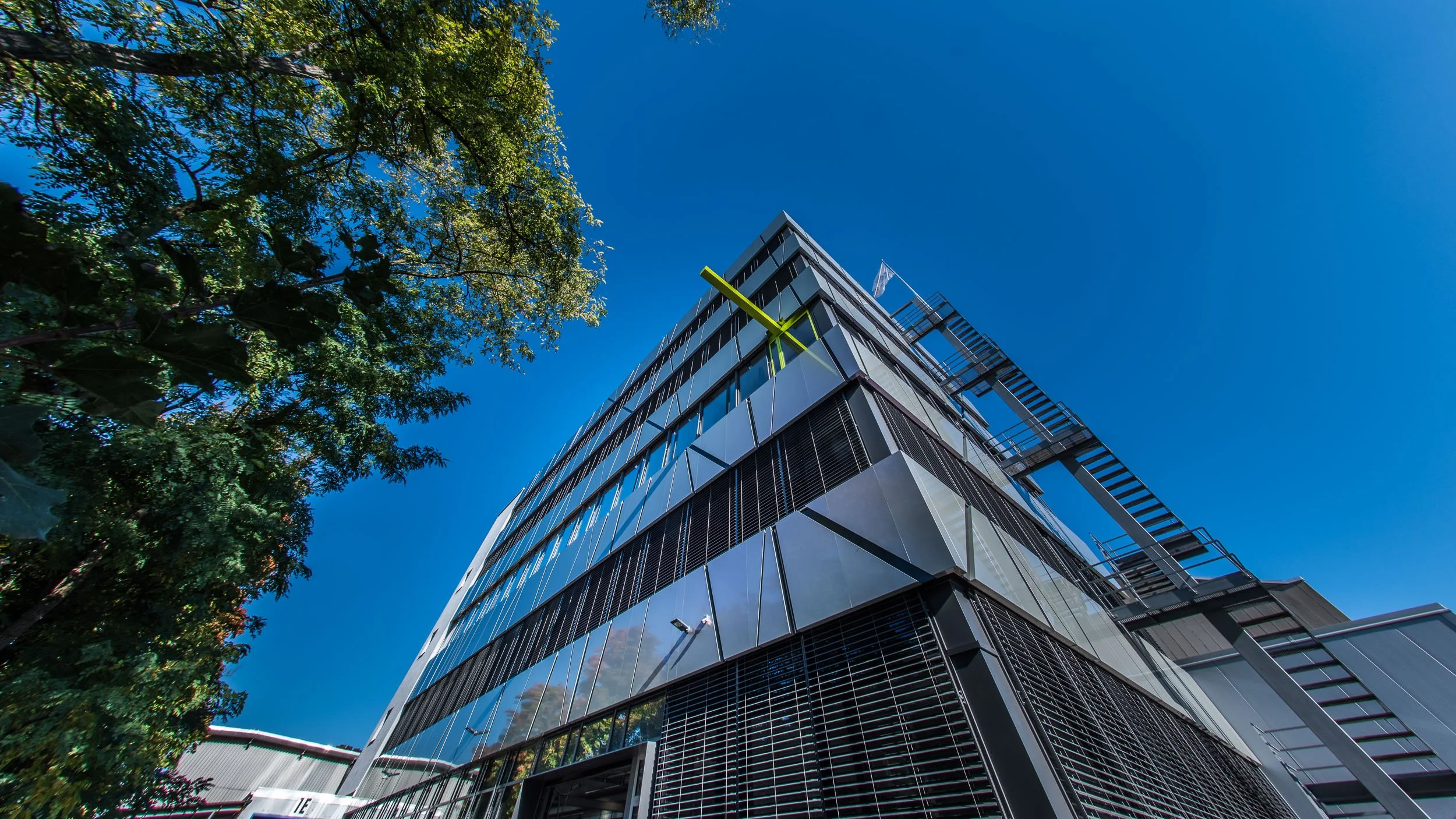

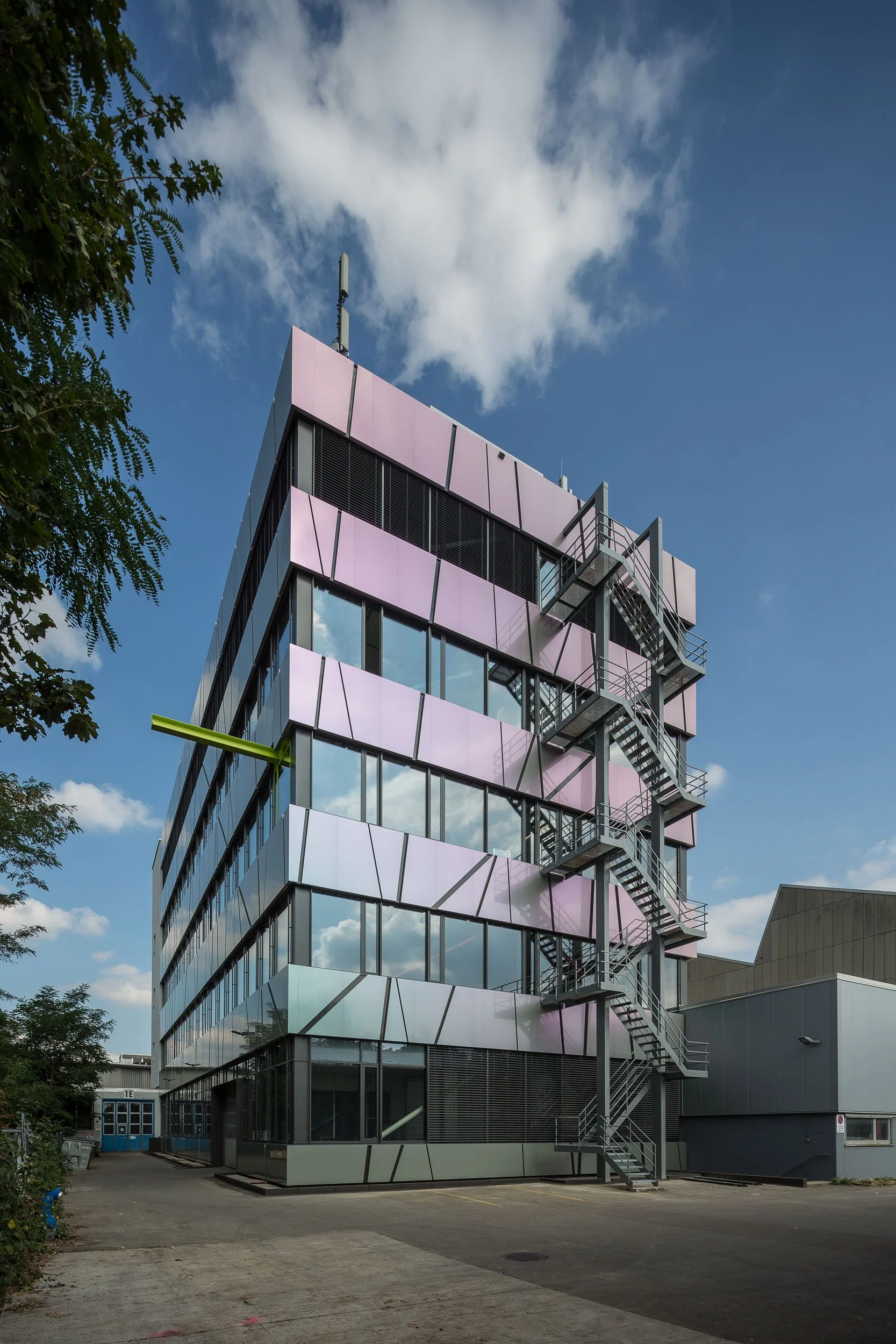

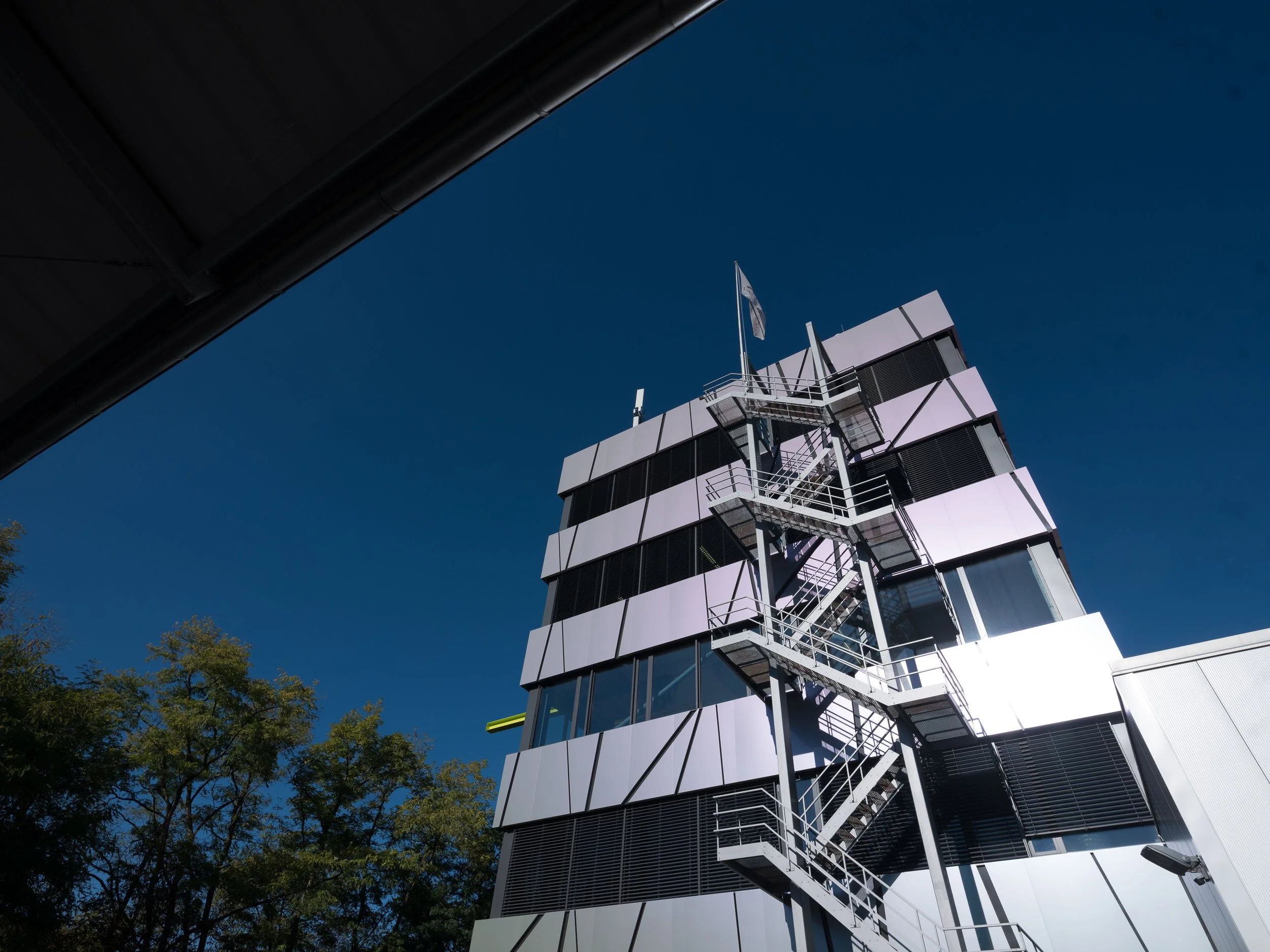

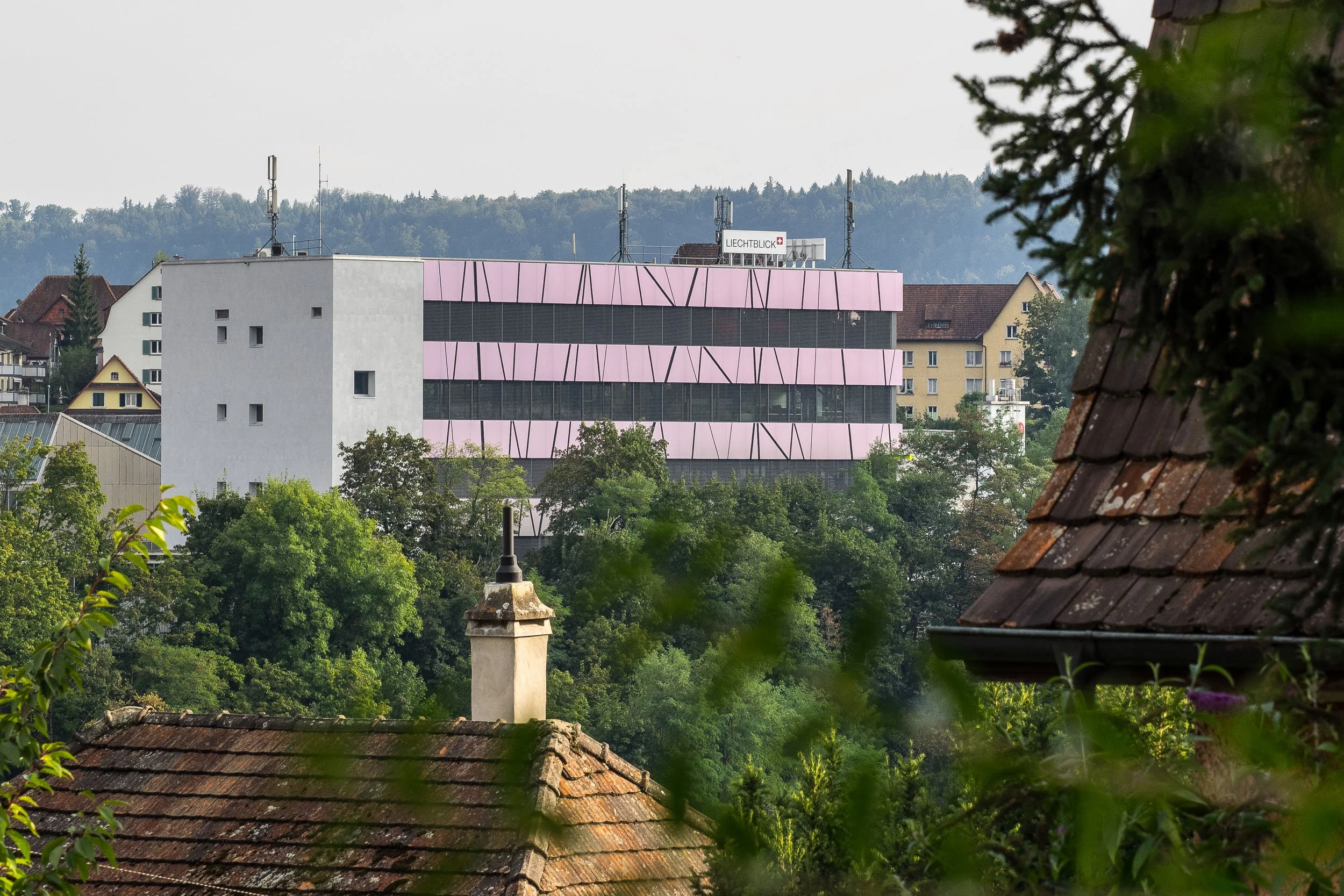

Nous souhaitons habiller le bâtiment principal, datant des années 60/70, avec des éléments ALUCOBOND de forme trapézoïdale, dont certains sont assemblés bout à bout.

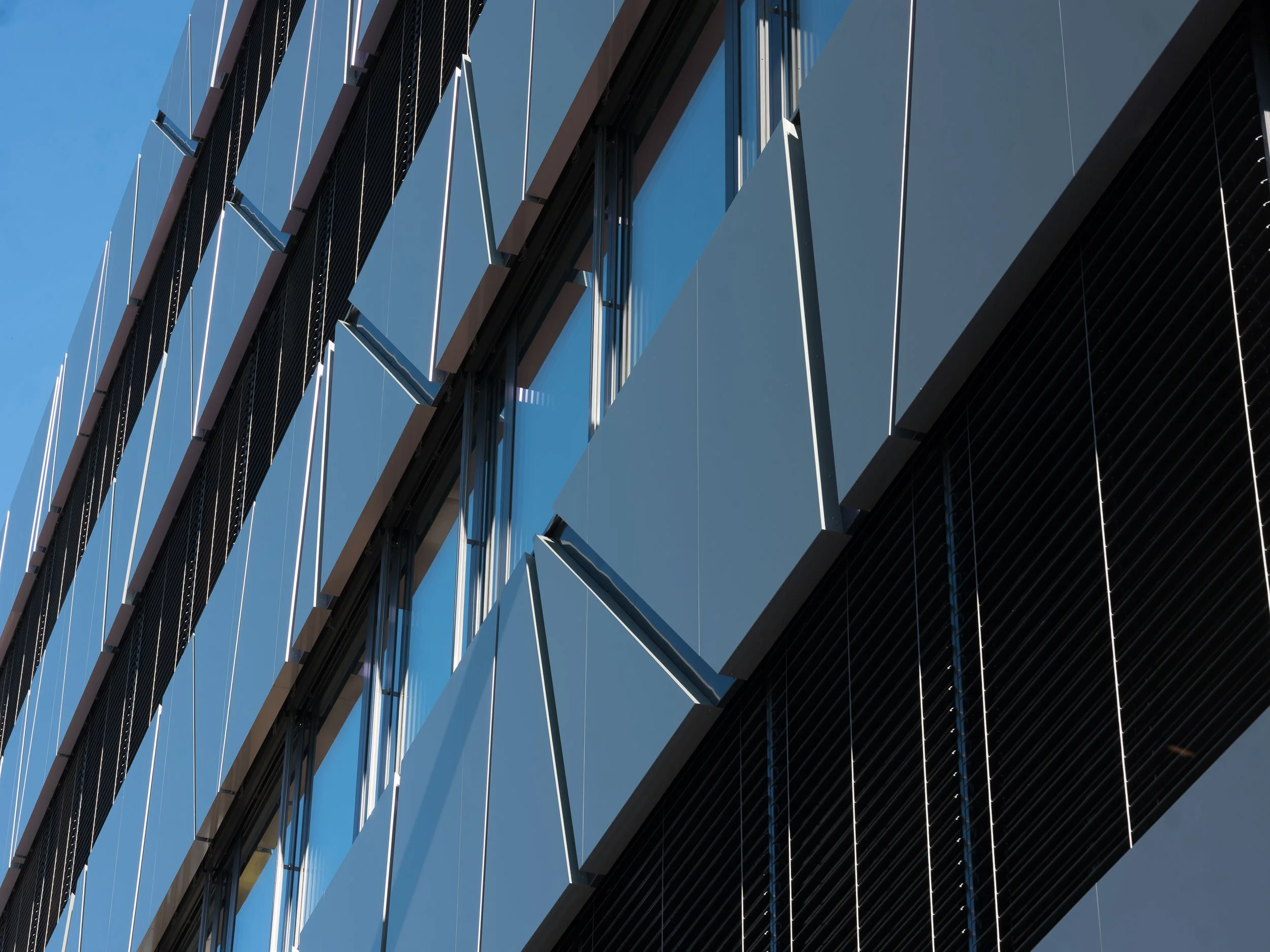

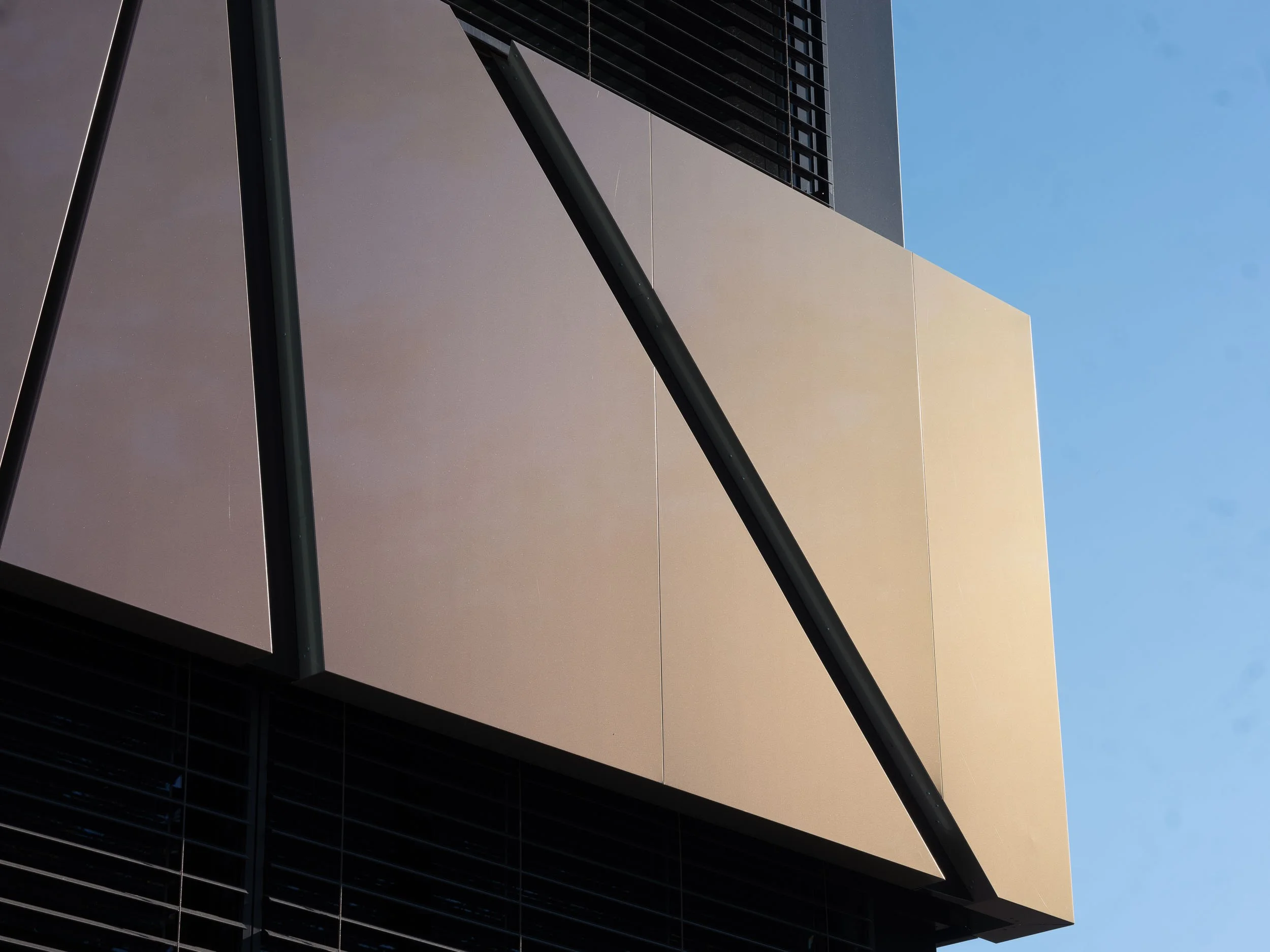

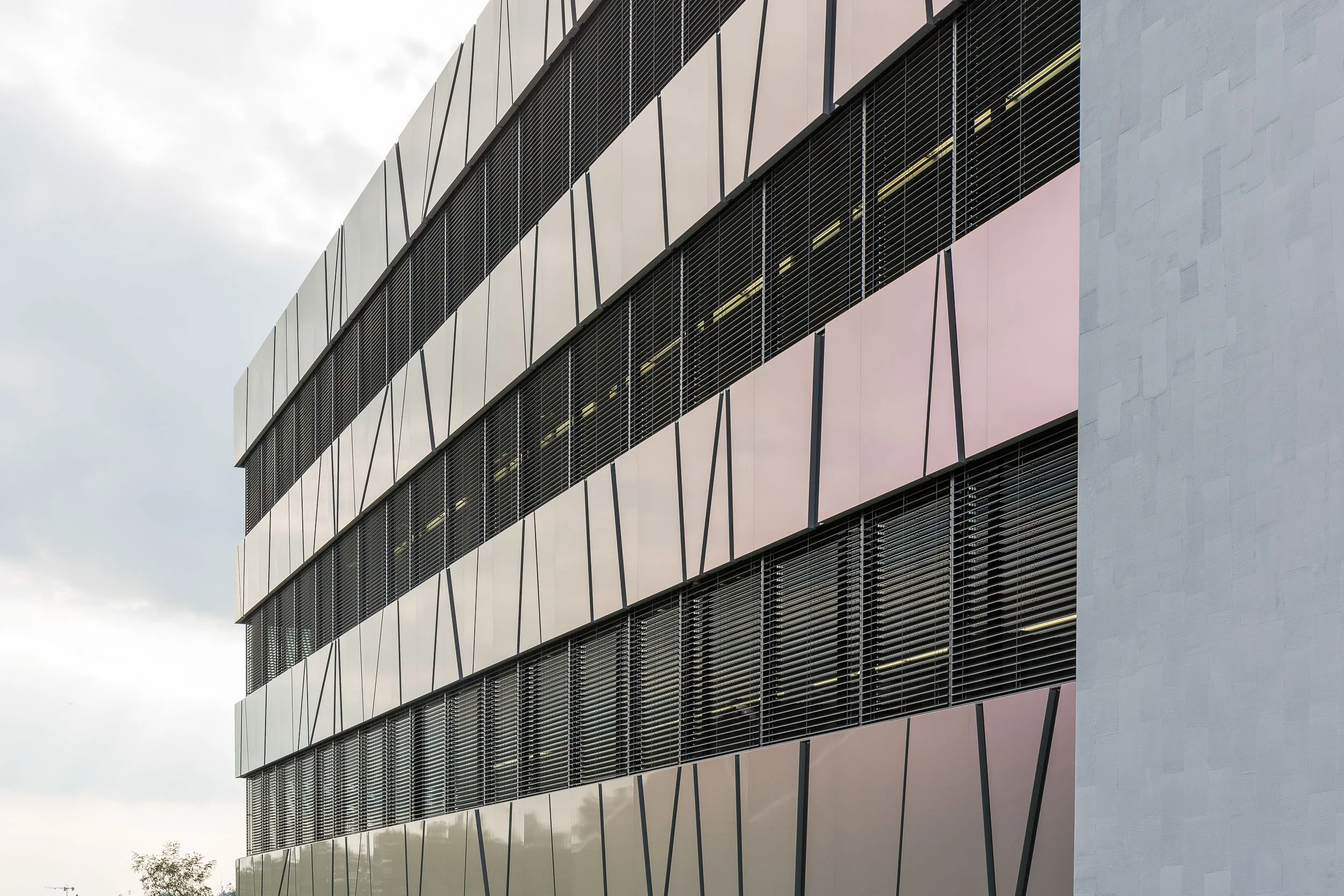

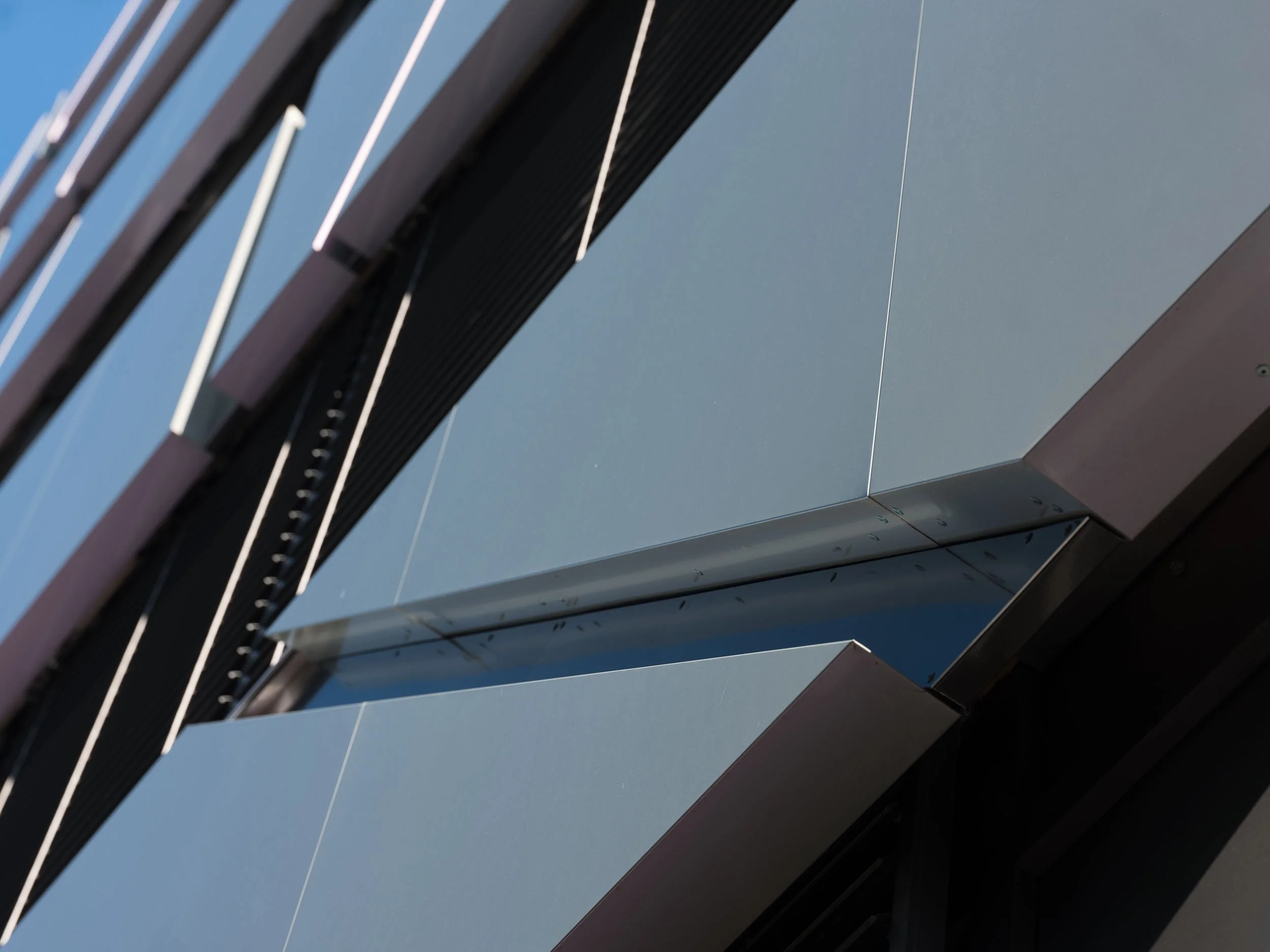

Les éléments trapézoïdaux ALUCOBOND, aux angles variés, doivent être montés les uns contre les autres et les uns au-dessus des autres de manière à créer un motif de joints qui, interrompu par les rangées de fenêtres, s'étende de manière continue du rez-de-chaussée au dernier étage. La construction doit être réalisée sous la forme d'une façade suspendue et ventilée, et ne présenter ainsi aucun pont thermique.

Solution

Afin de répondre aux exigences définies, divers systèmes de sous-structure ont été combinés.

Les systèmes Ecolite en action

• Structure porteuse primaire
  Structure porteuse primaire composée de consoles en Ecolite Thermo H, de profilés angulaires et de profilés en T.

• Ouvrage de support secondaire

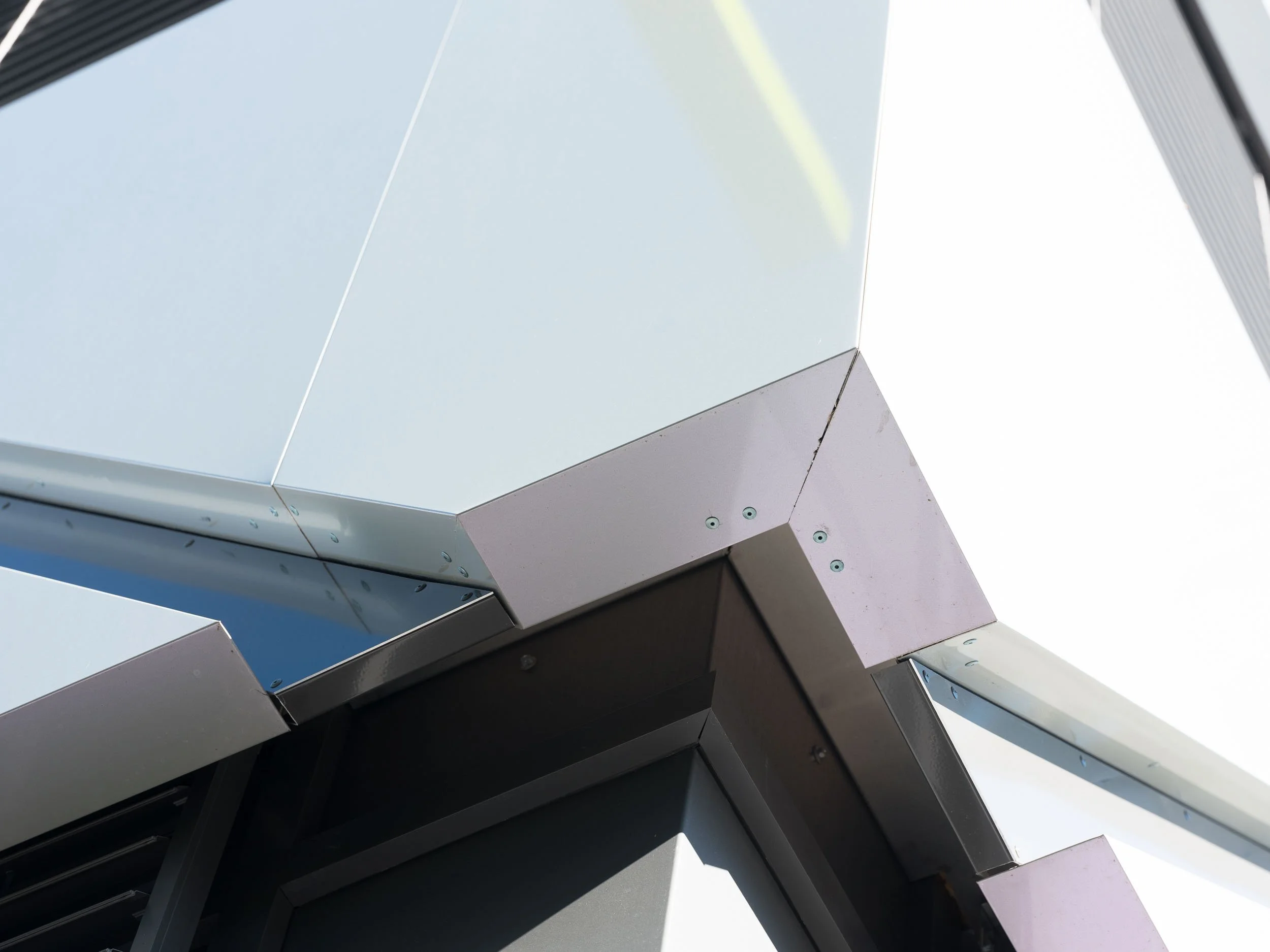

  Ouvrage de support secondaire composé de différents systèmes Ecolite UK (KA, UB, OM). Éléments ALUCOBOND munis de profilés en Z pour la fixation à l'ouvrage de support primaire et secondaire.

Photos : 720.ch

---
