Ziegelhof, Horn
Matériau de façade
Panneaux de support d'enduit «
» en béton fibré
Systèmes Ecolite
Structures porteuses principales :
Système H
Système V
Structures secondaires :
Système UB
Système PT (OM)
Défi

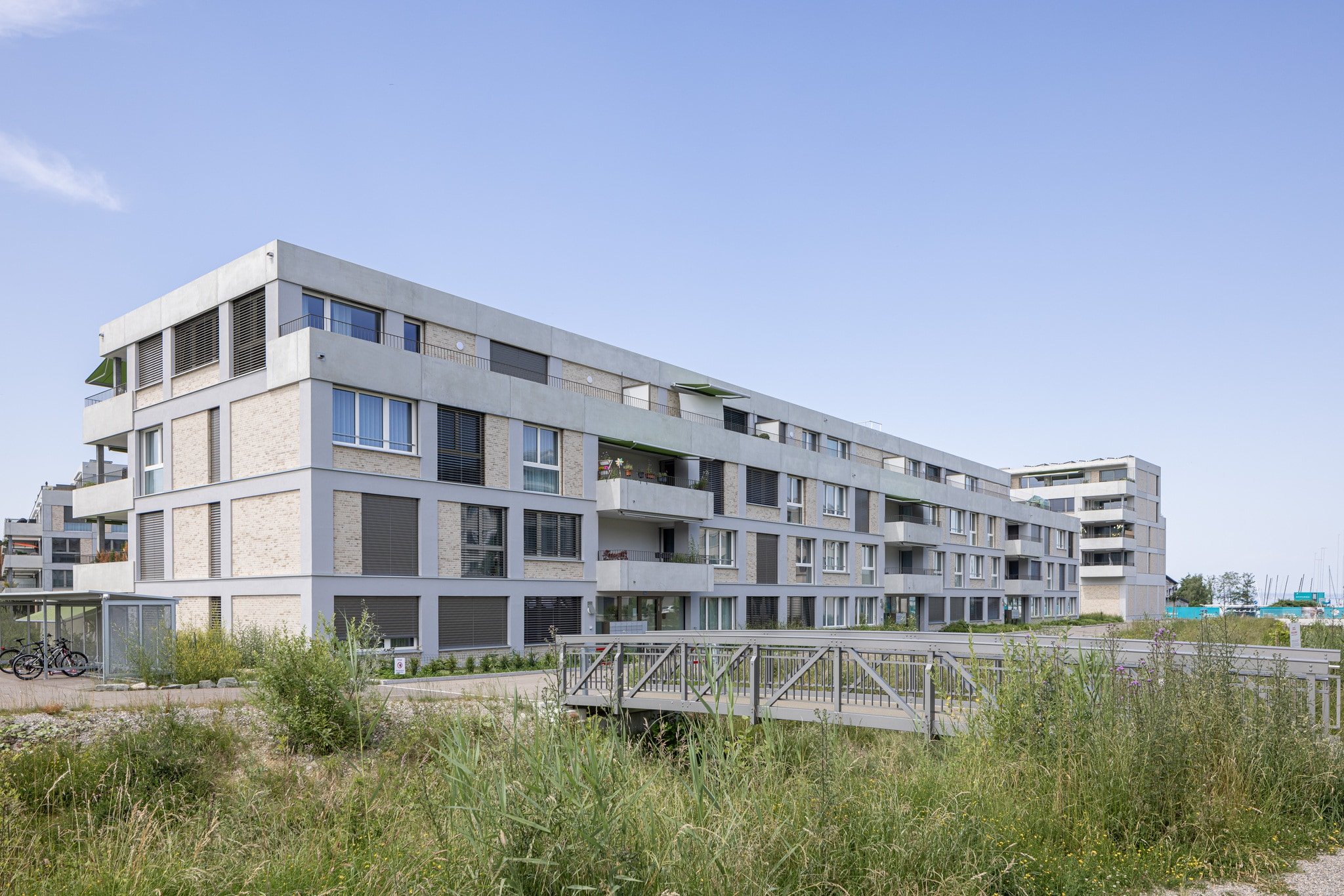

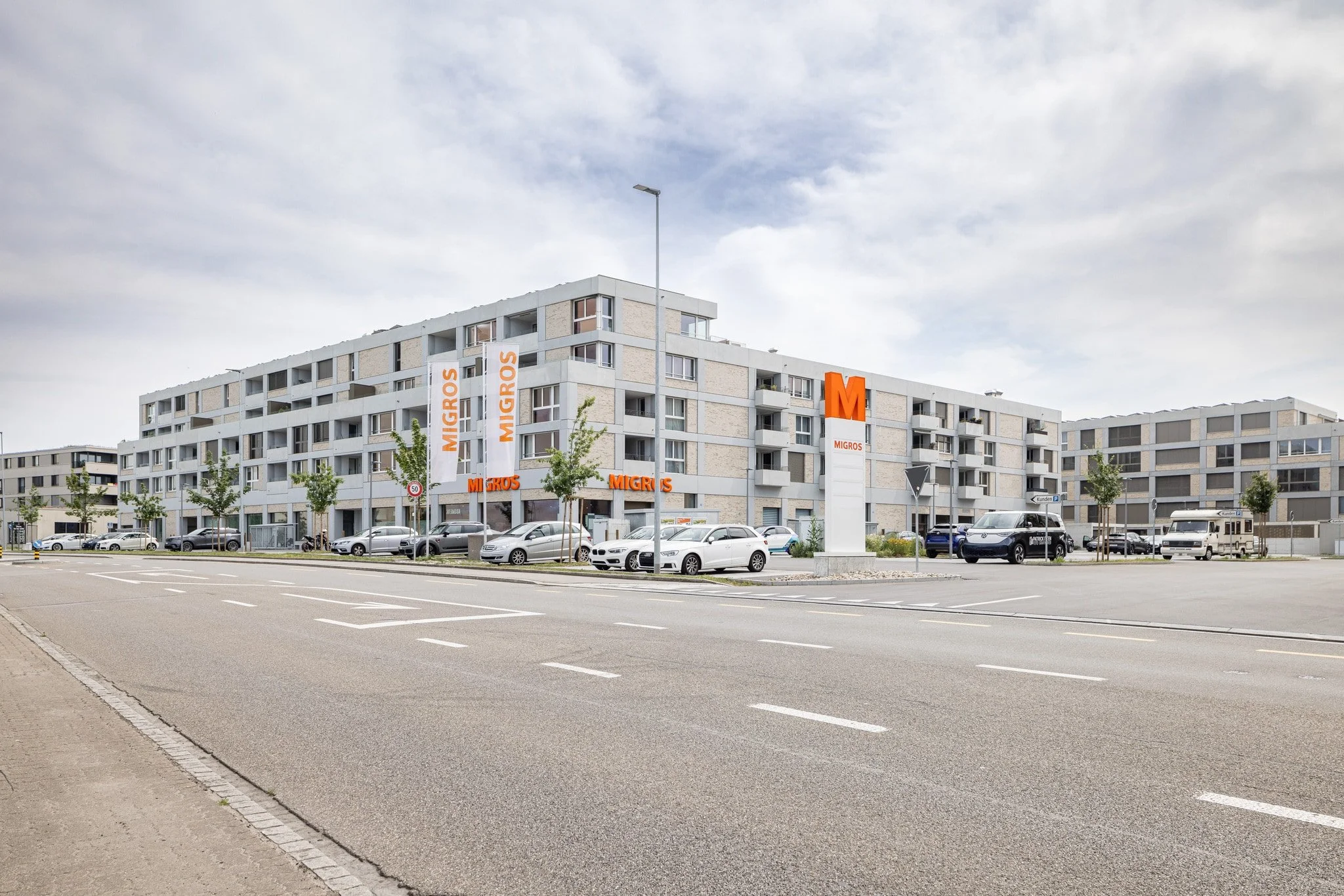

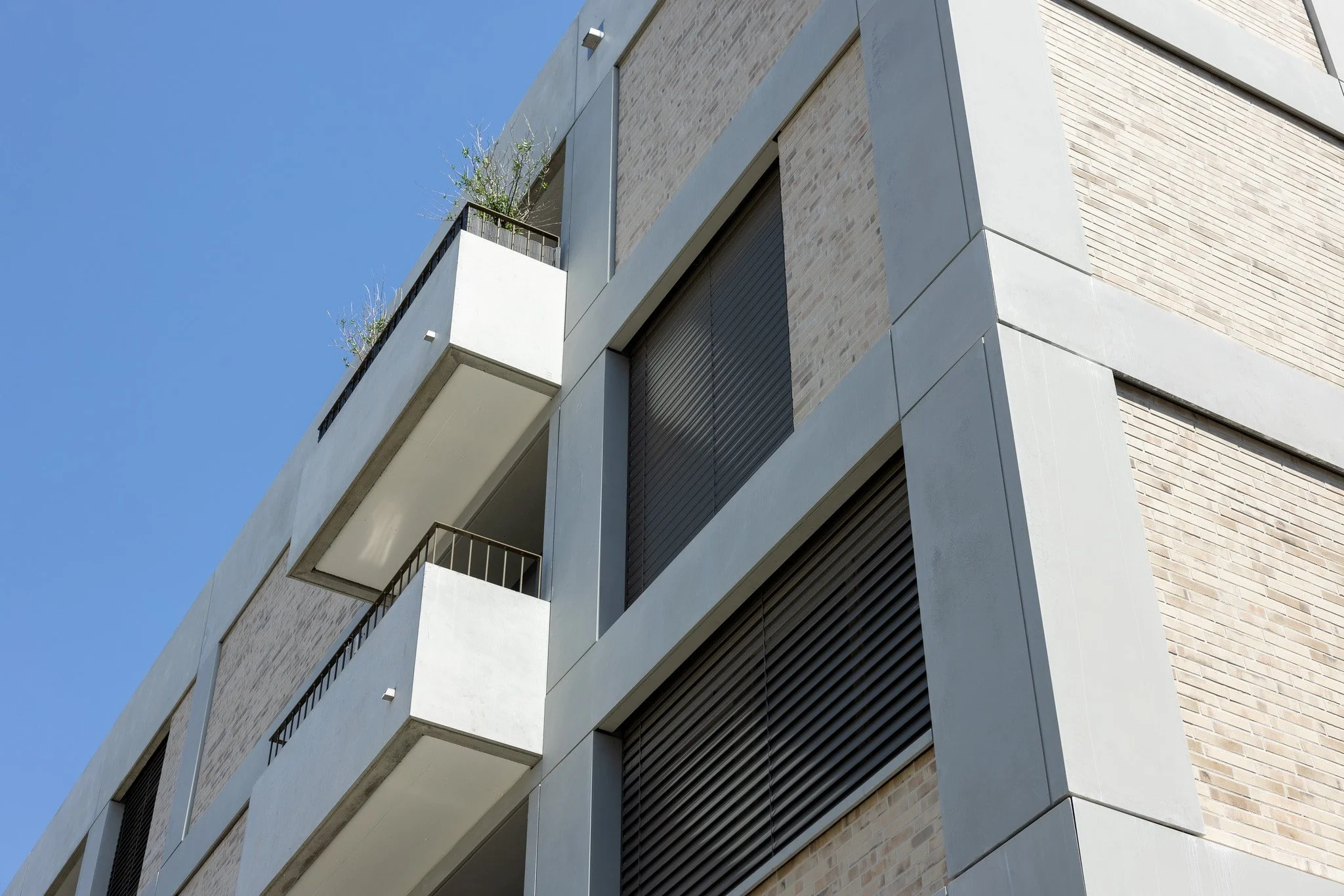

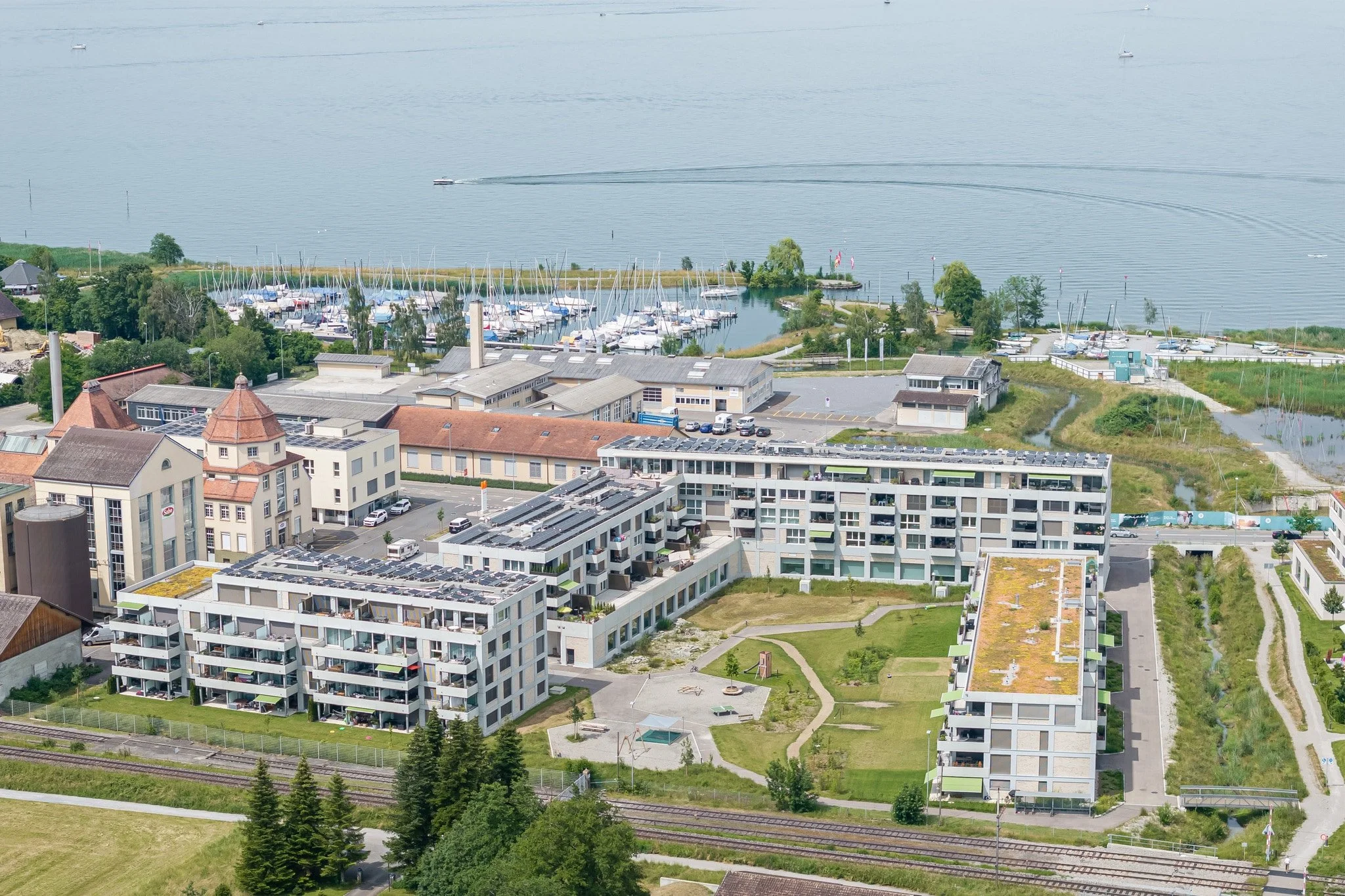

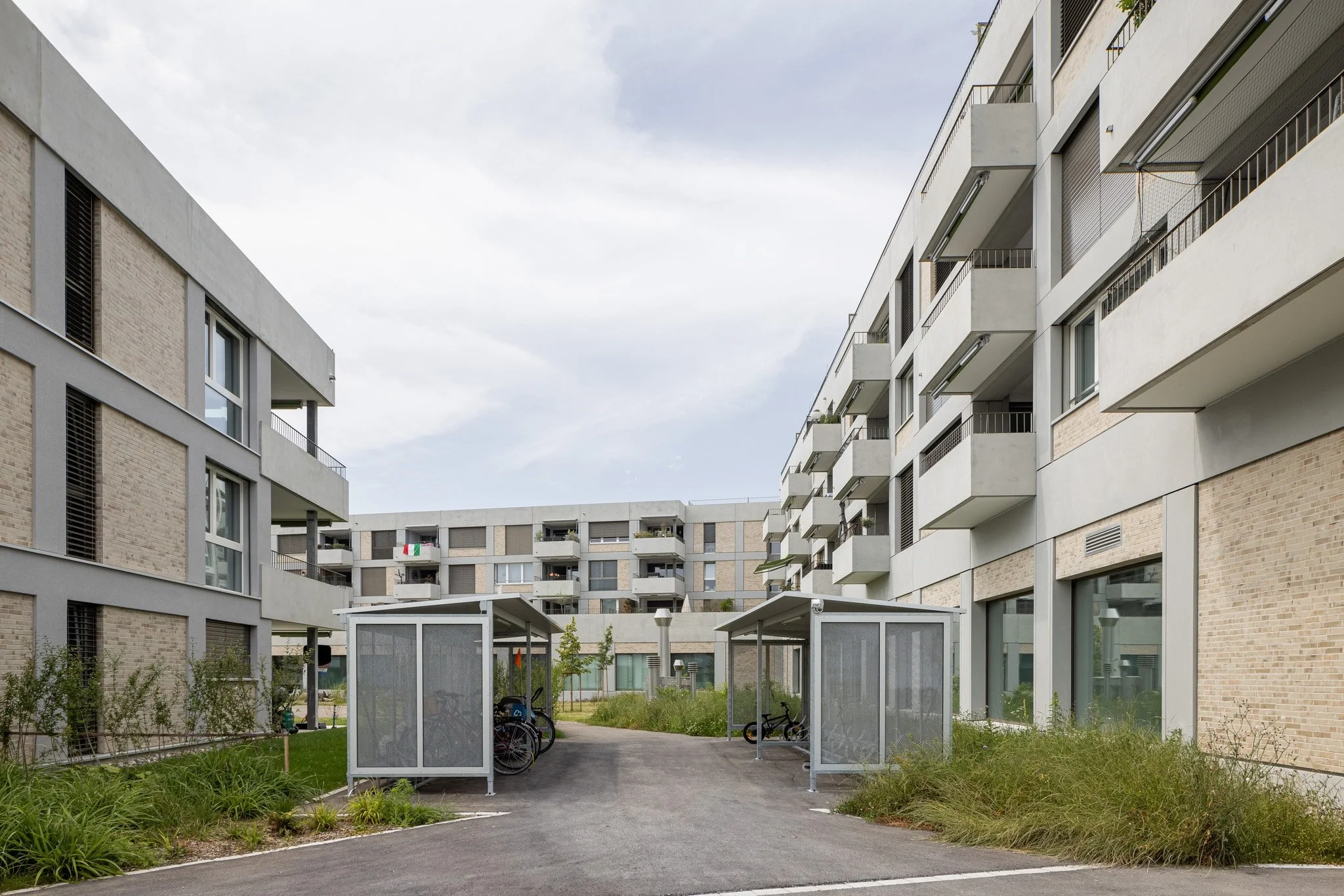

Les trois immeubles d'habitation situés au coin des trois pays doivent être revêtus de modules GFB verticaux et horizontaux ainsi que de remplissages clinkers sur des plaques de support de crépi. Les éléments de façade sont avancés de plus de 300 mm et présentent un poids imposant, raison pour laquelle il faut accorder une attention particulière à l'ancrage des consoles et à la sécurité parasismique.
Solution

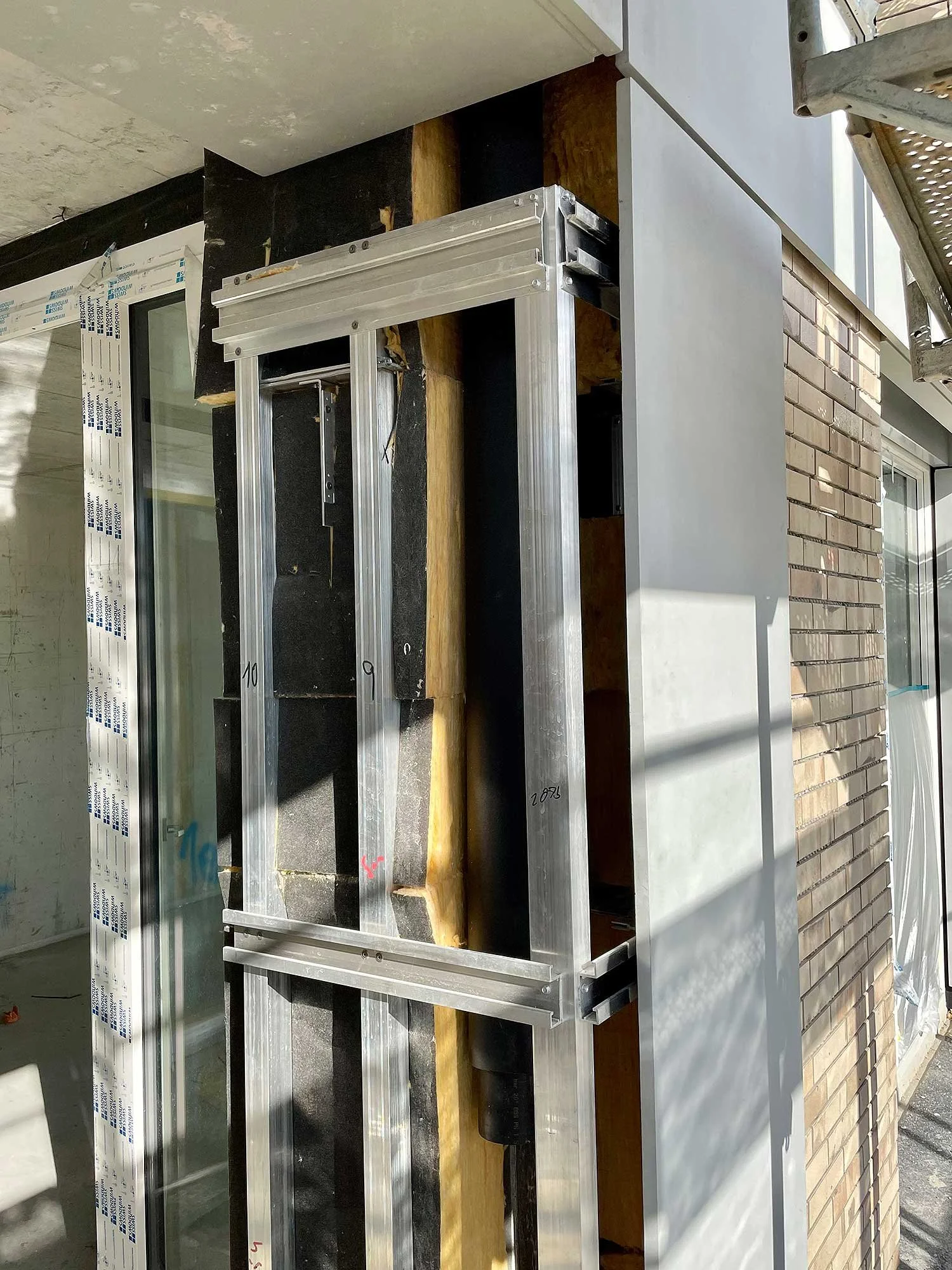

La sous-construction des pilastres GFB avec des consoles spéciales à rupture de pont thermique et des protections antisismiques a été développée indépendamment de celle des travées avec des briques sur des plaques de support de crépi. Un nouveau profil a été développé pour les éléments d'embrasure, qui permet de former simultanément les angles et de recevoir les coulisses des stores.
Systèmes Ecolite en œuvre

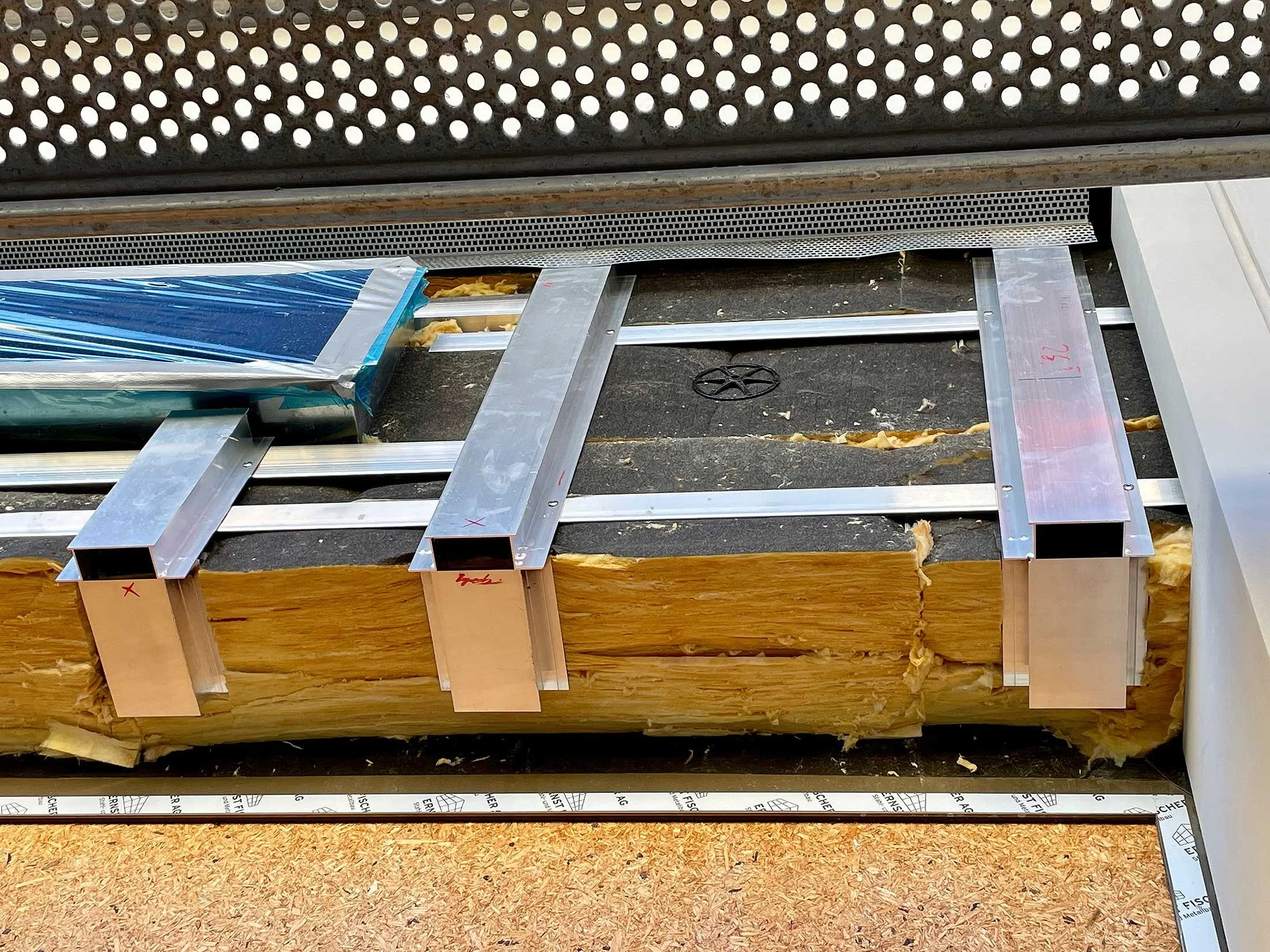

La structure porteuse principale des éléments GFB est constituée de consoles Thermo V et Thermo H fabriquées sur mesure, dotées de dispositifs antisismiques en acier inoxydable ; pour les panneaux de support d'enduit en briques recuites, on a utilisé en premier lieu des consoles Thermo H à très haute capacité portante, puis des profilés Oméga PT et une solution spéciale adaptée pour le profilé d'angle d'embrasure.
Photos : 720.ch
