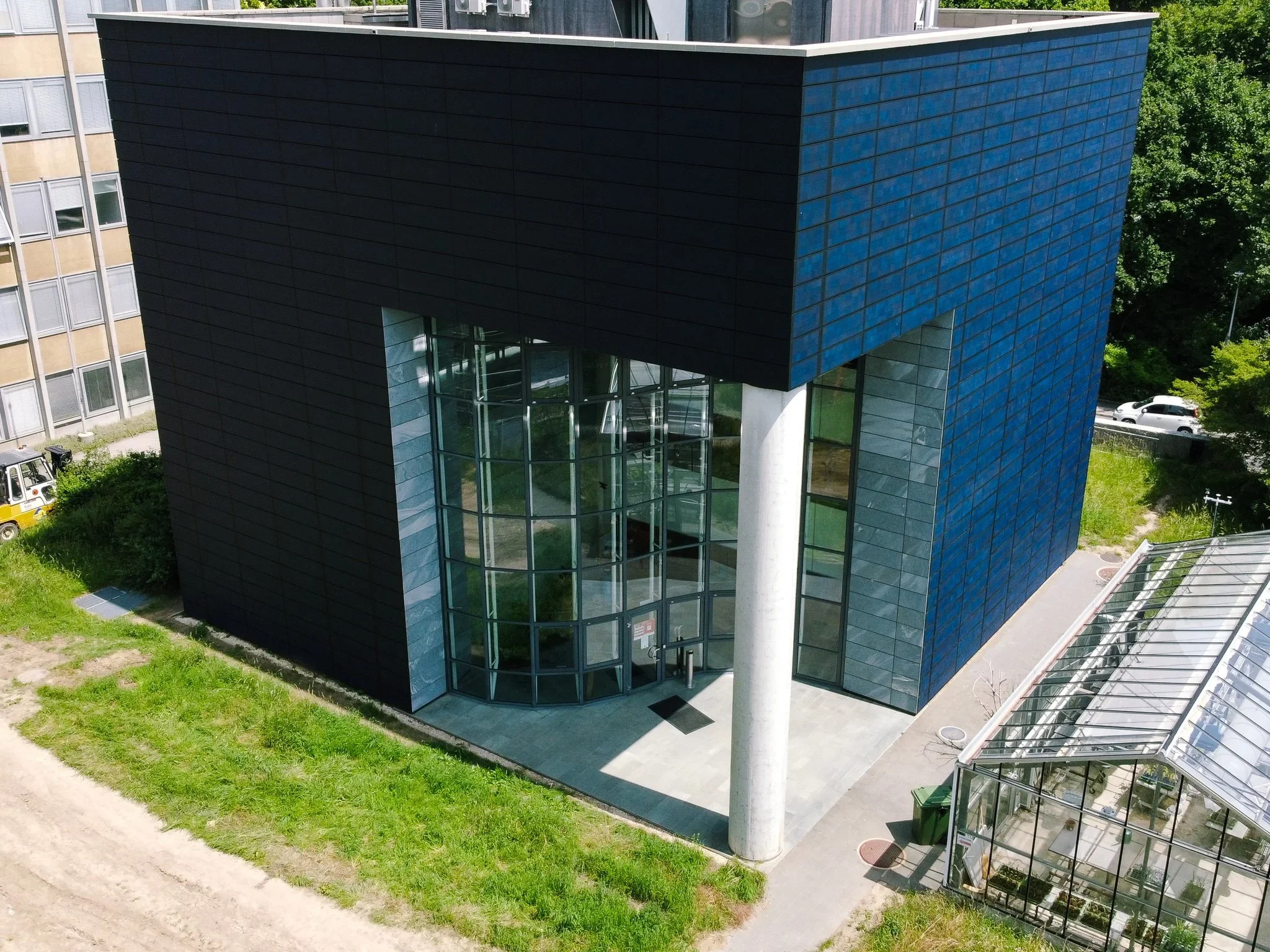

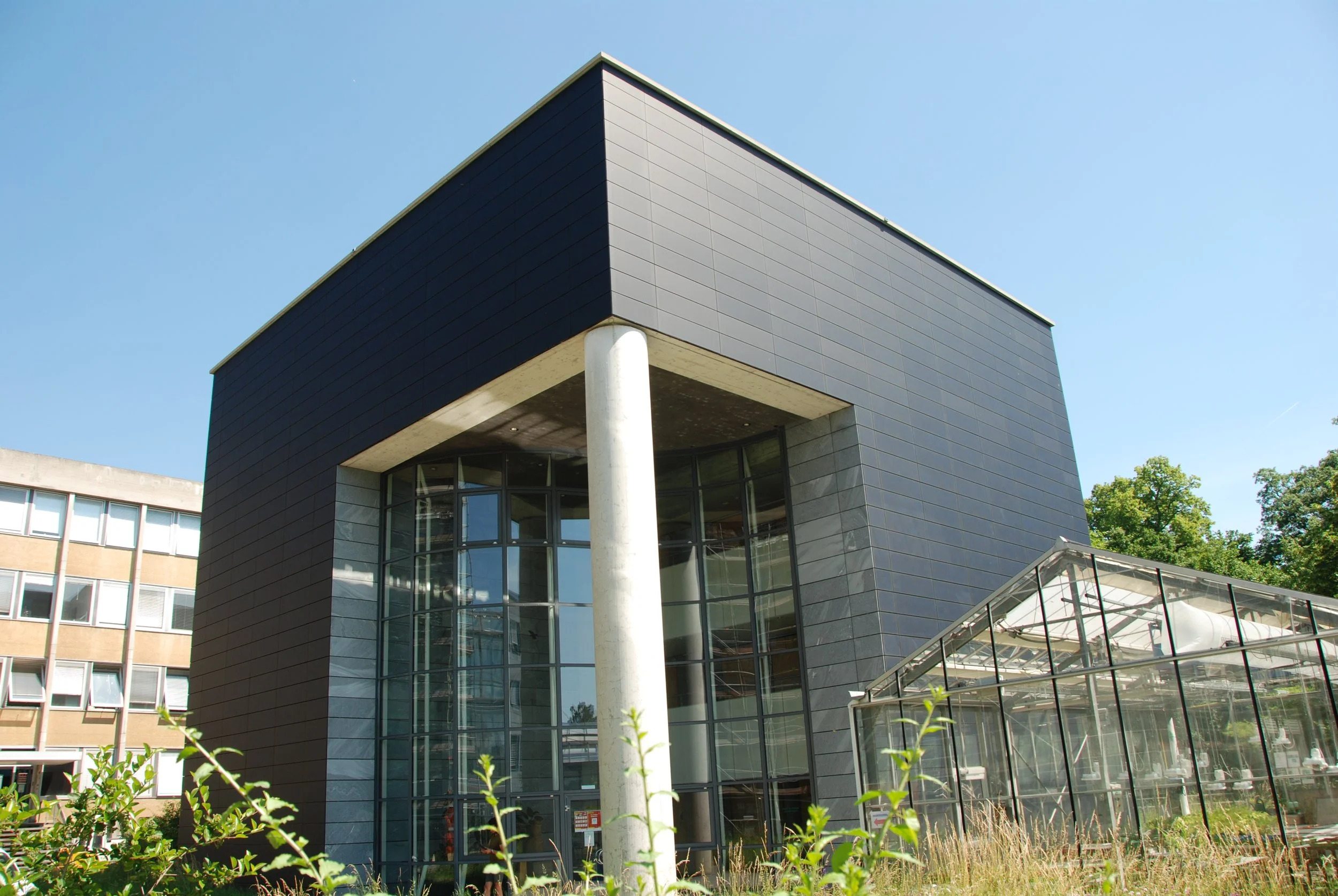

Unimail, Neuchâtel
Fassadenmaterial
PV-Module
Ecolite Systeme
Sekundäre Unterkonstruktionen:
System GH Solar
Herausforderung

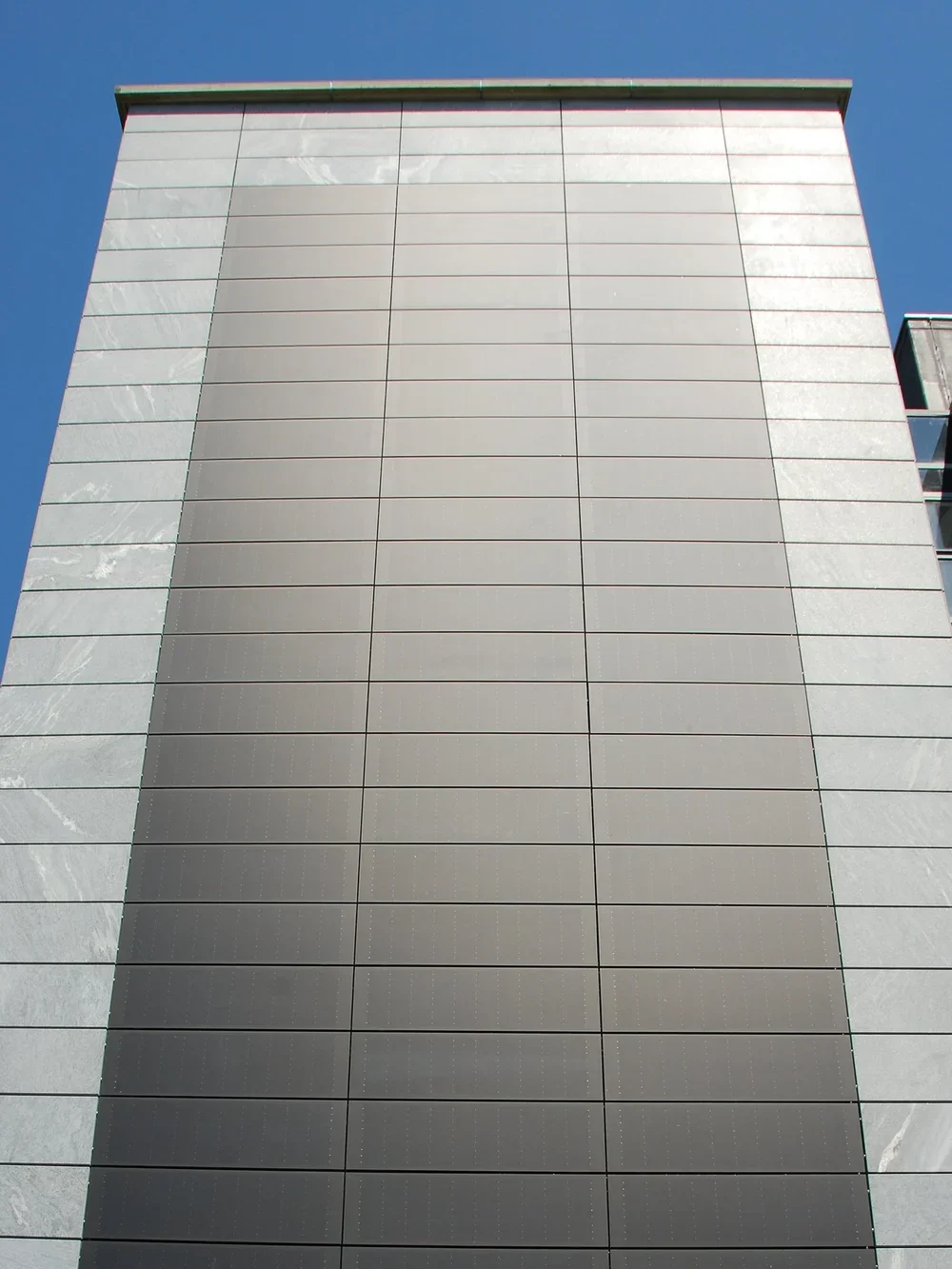

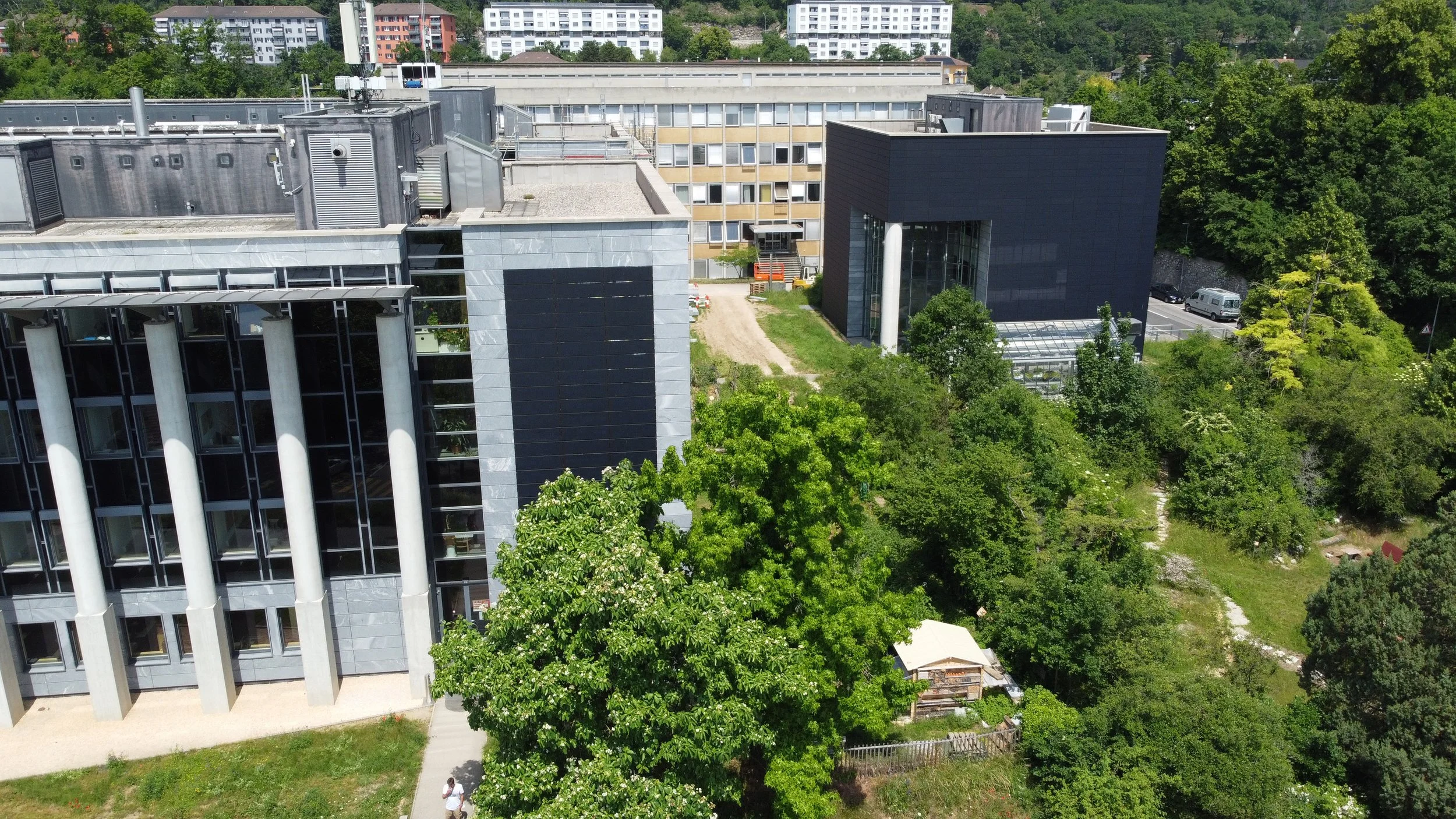

La façade du bâtiment principal en pierre naturelle a imposé la profondeur de construction de la sous-construction ainsi que le format des modules des panneaux photovoltaïques actifs. Il s'agissait de concevoir une version spécifique à l'objet de notre sous-construction GH-Solar sur les rails verticaux disponibles sur le site avec un entraxe de 1,6 m. La sous-construction GH-Solar a été conçue de manière à ce que les panneaux solaires puissent être montés sur les rails verticaux.
Lösung
De nouveaux profilés porteurs d'une rigidité suffisante et d'une profondeur de construction adaptée ont été dessinés et calculés. Les agrafes collées côté module, anodisées en noir, permettent de déplier les modules pendant la phase d'assemblage. Les modules peuvent être détachés individuellement de l'assemblage malgré des joints horizontaux très petits.
Ecolite Systeme im Einsatz
Système GH Solar avec de nouveaux profilés porteurs et des rails porteurs et de vent correspondants, des clips SZ, des raccords de profilés et des moyens de fixation pour fixer les profilés porteurs munis de trous oblongs aux extrémités des profilés sur les rails verticaux côté mur.
