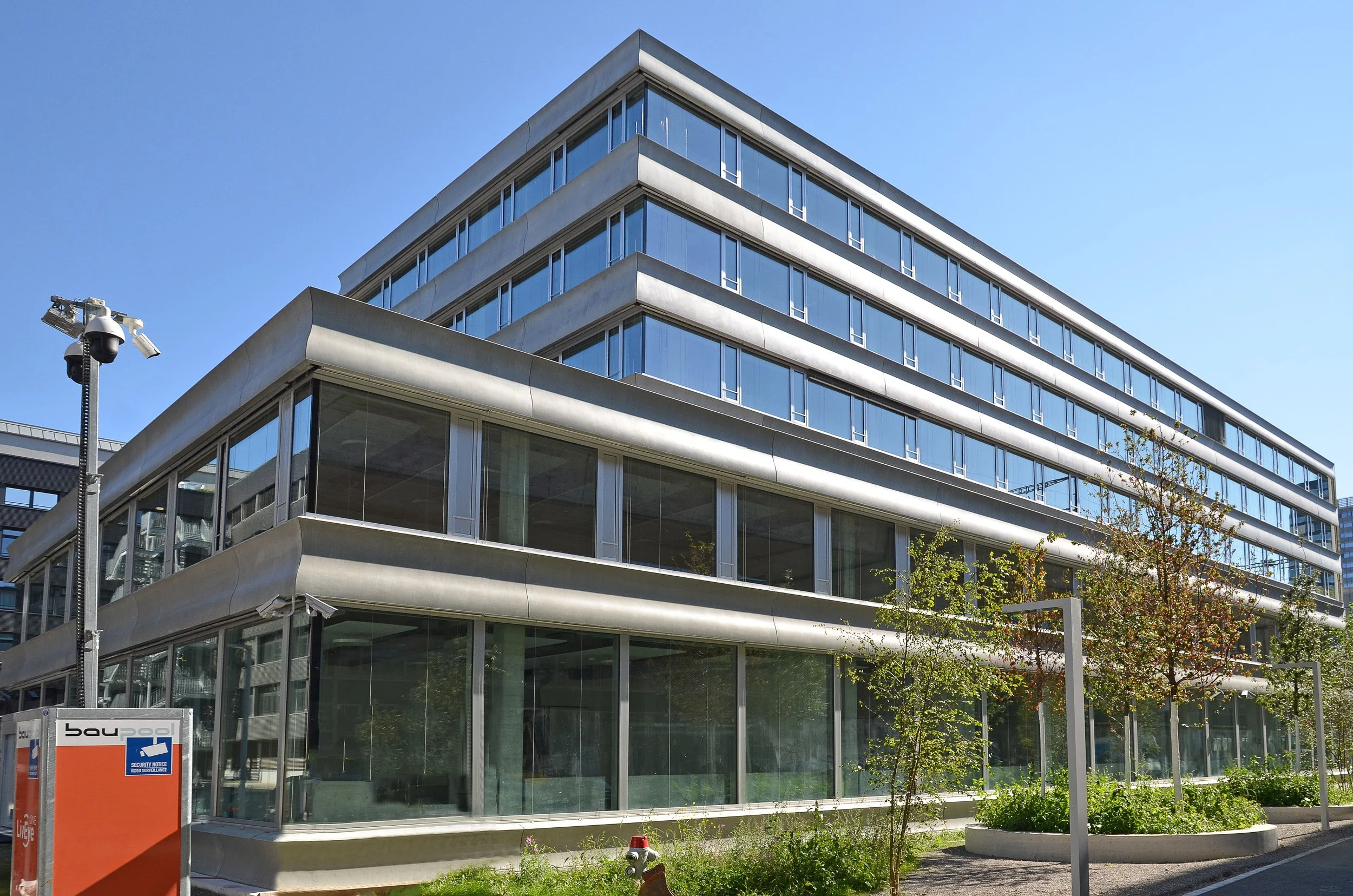

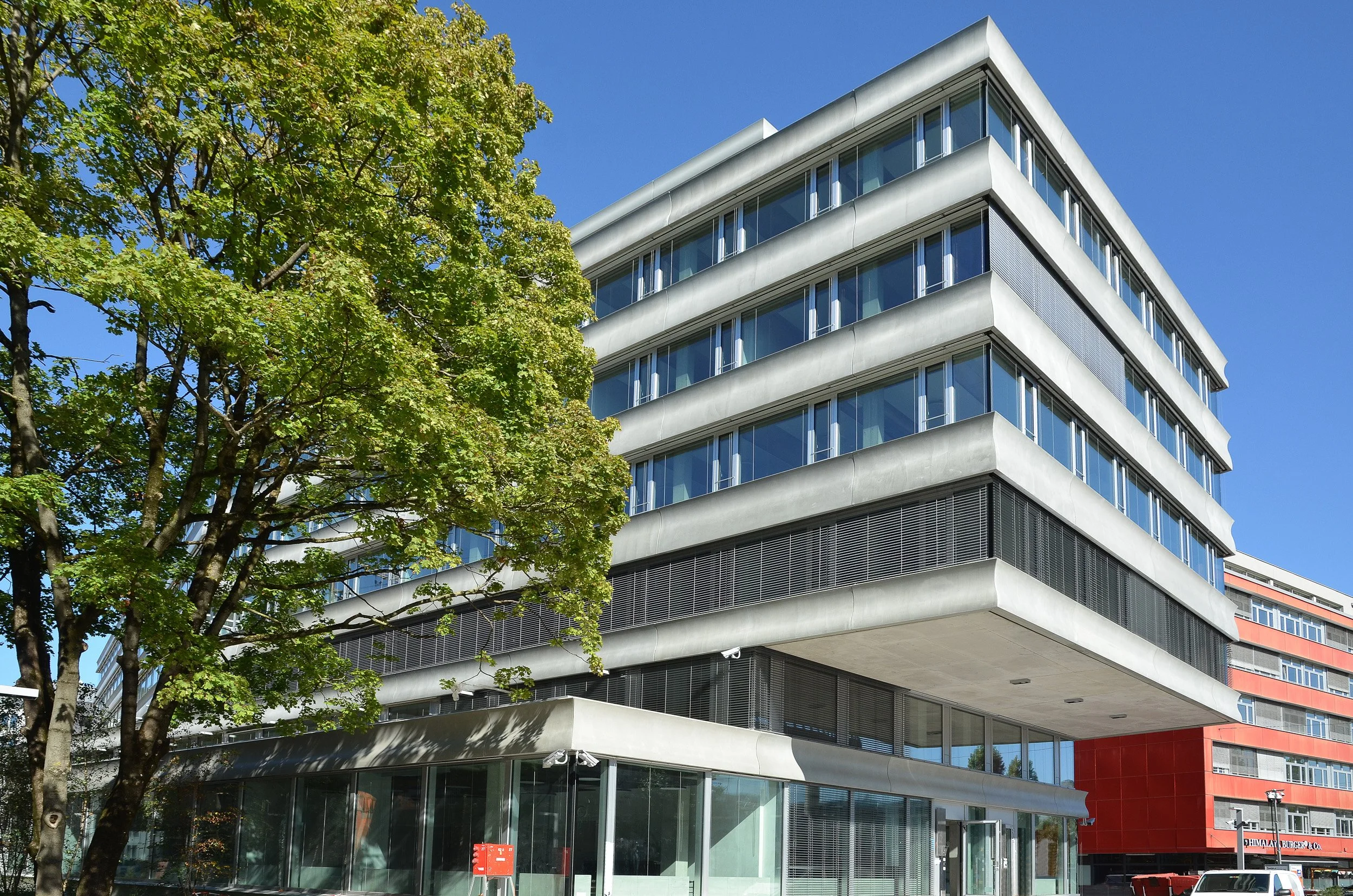

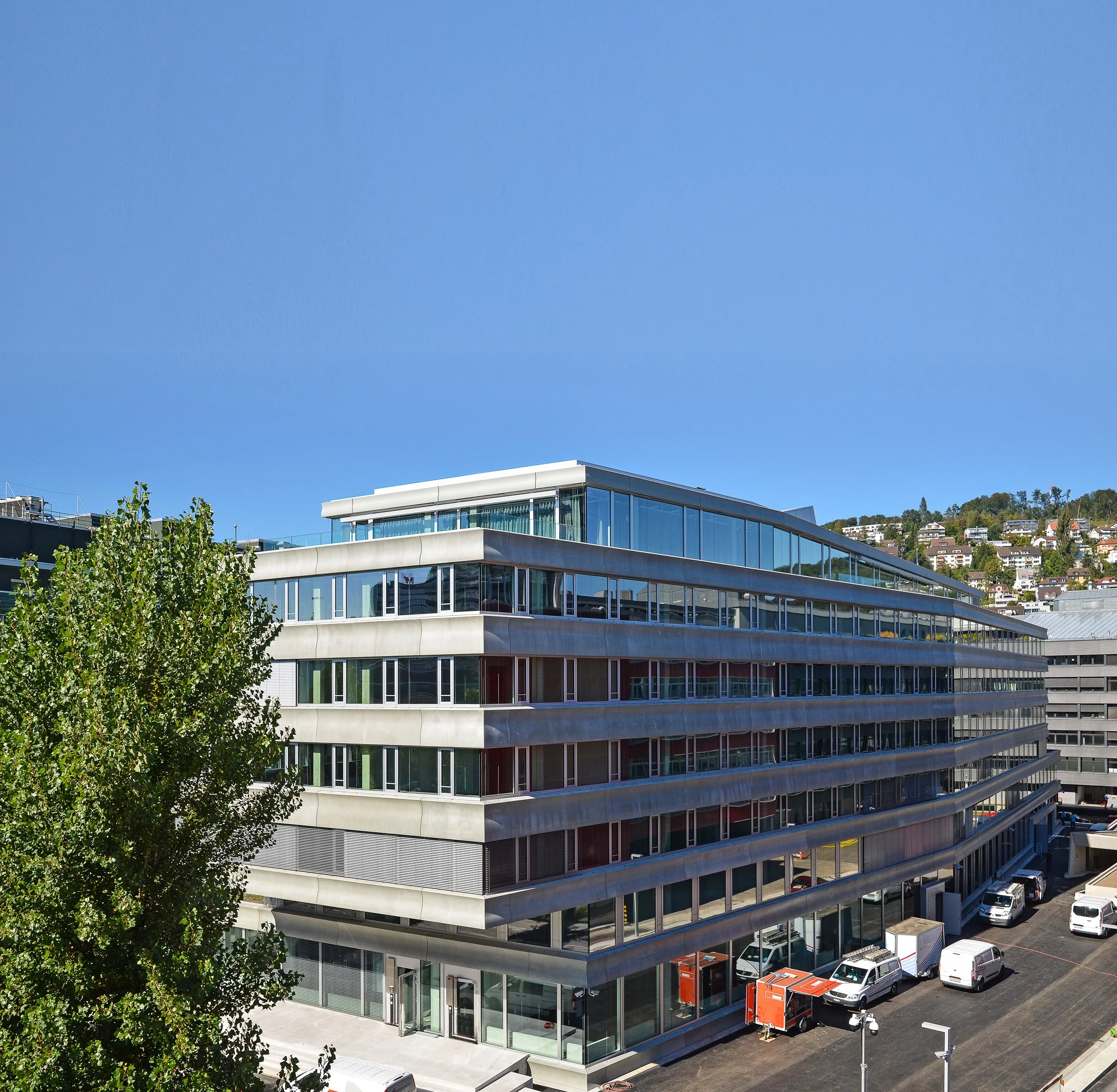

Police municipale de Zurich

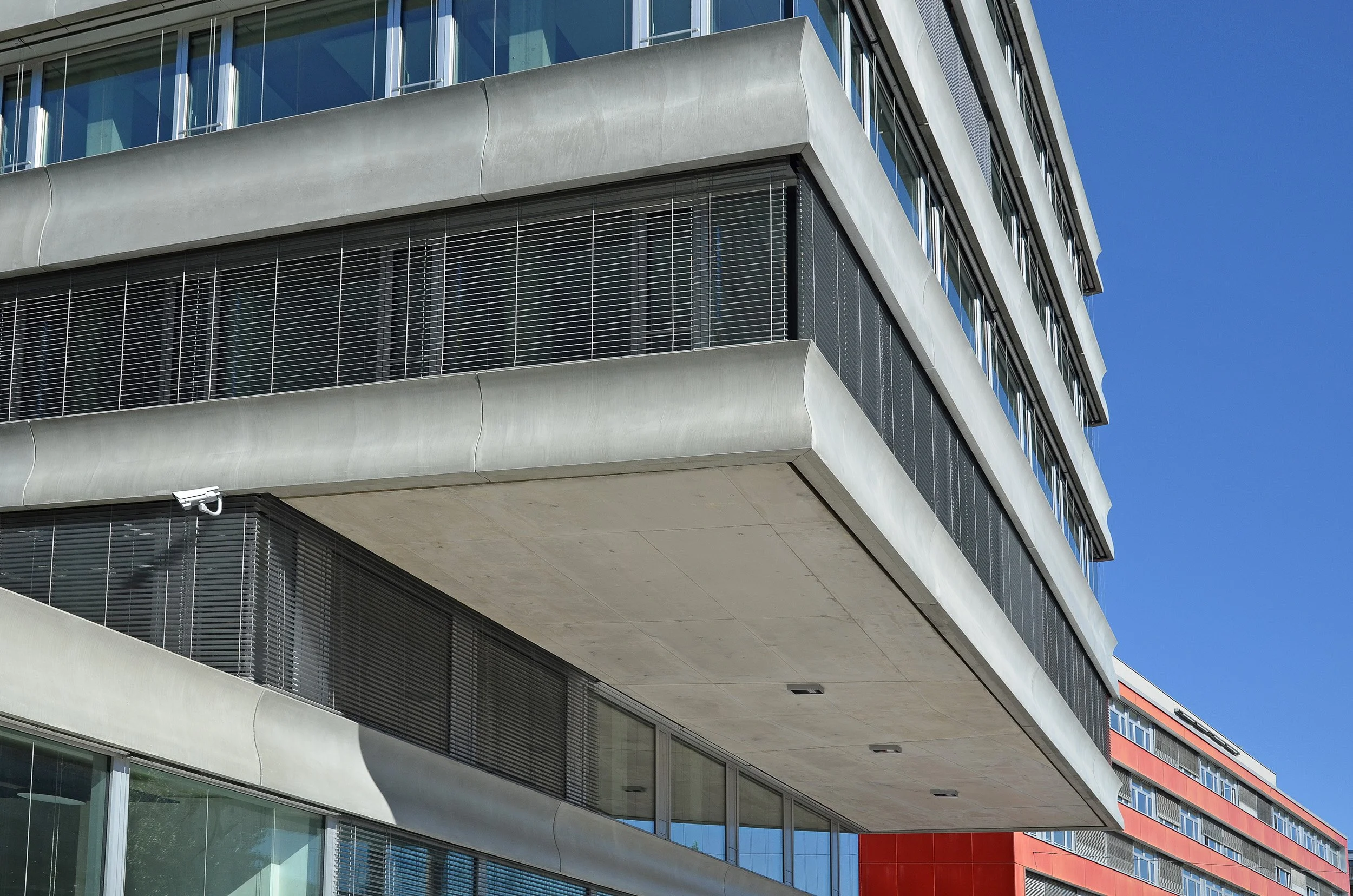

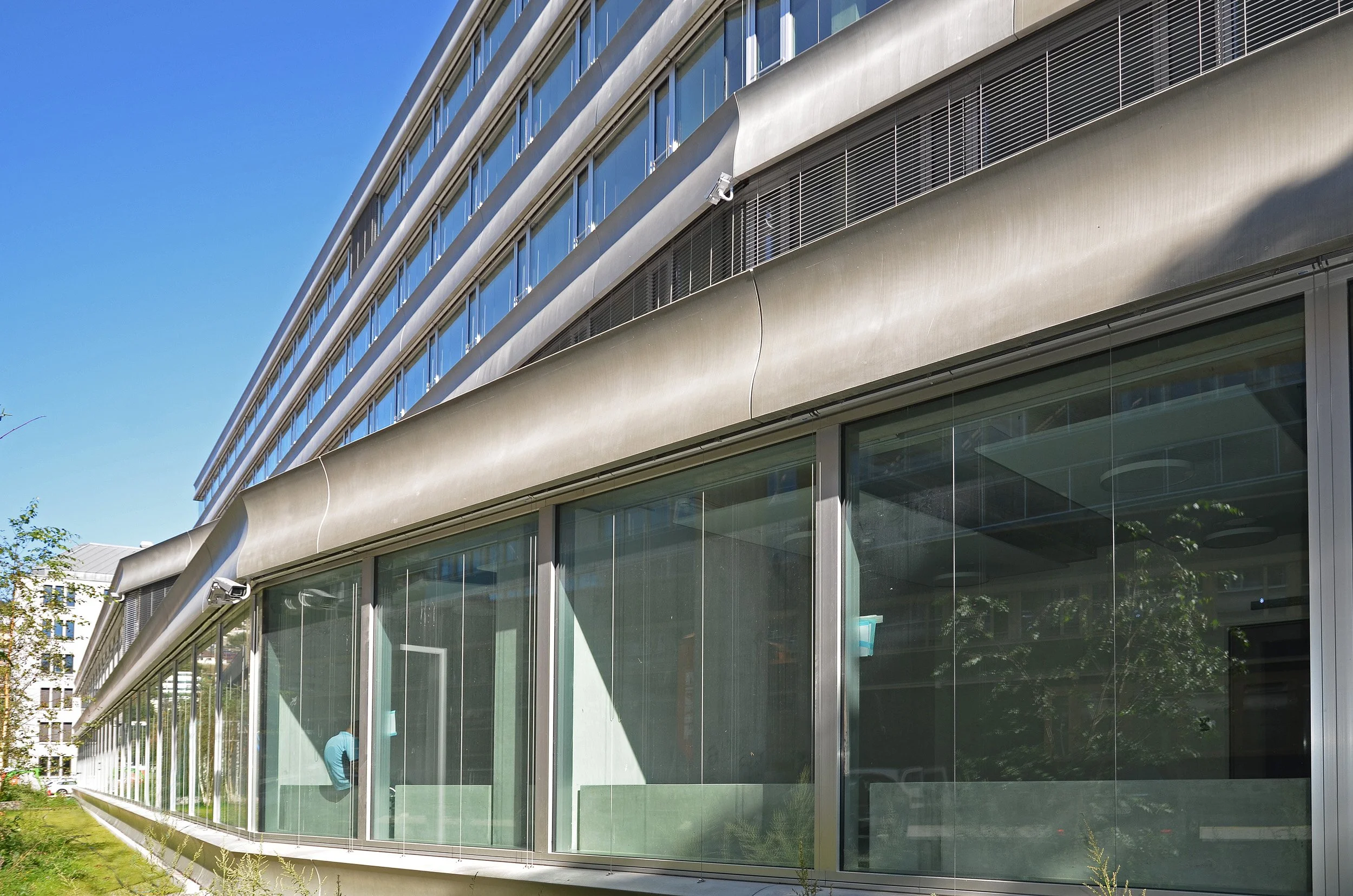

Matériau de façade: béton fibré «
»
Défi

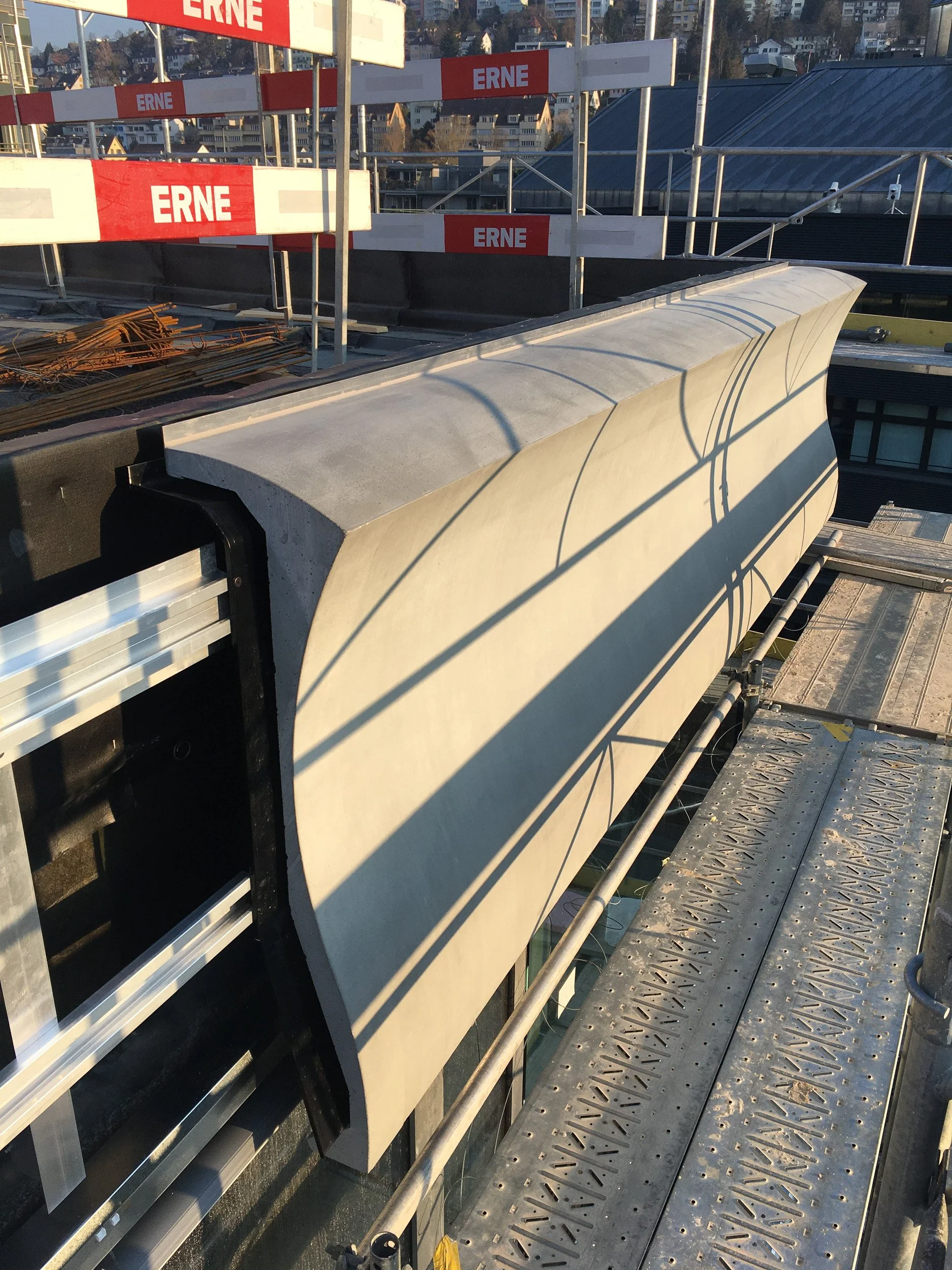

Des éléments GFB courbes pesant jusqu'à 800 kg et d'une longueur de 5 m devaient pouvoir être installés en toute sécurité tout en étant très faciles à monter. La grande distance de suspension des éléments, parfois de 420 mm, a posé des exigences particulières en matière de statique, y compris de sécurité sismique. Il fallait en outre trouver une solution pour le doublage du joint vertical, sans utiliser de tôles de joint prémontées sur les éléments.
Solution
En collaboration avec le fournisseur des éléments GFB, les agrafes et leur fixation sur les éléments ont été élaborées. Pour supporter les charges élevées, le projet a été conçu avec des consoles spéciales en acier inoxydable nouvellement développées et un nouveau profilé en T très rigide. Le profilé porteur double UB a été utilisé pour éviter que les agrafes ne tournent par rapport aux profilés porteurs. Pour la fermeture des joints, un profilé de joint spécial et malléable a été spécialement développé.
Les systèmes Ecolite en action
Nouvelles consoles en acier inoxydable
Consoles à glissement Thermo V
Profilés porteurs de la série UB 35
nouveau profilé en T 60 x 120 x 3 mm
profilé de joint adapté à la forme (noir)
Photos : 720.ch
