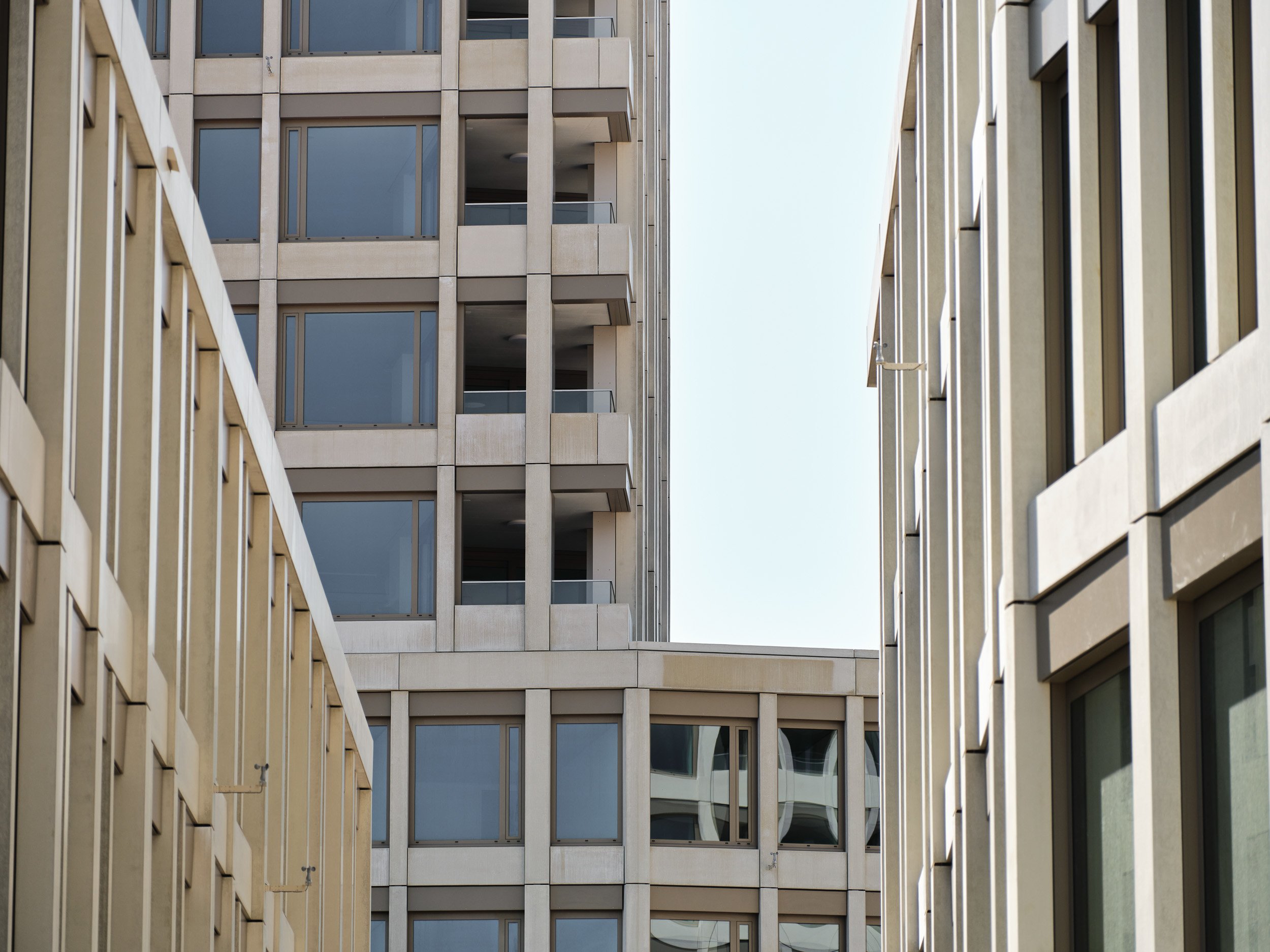

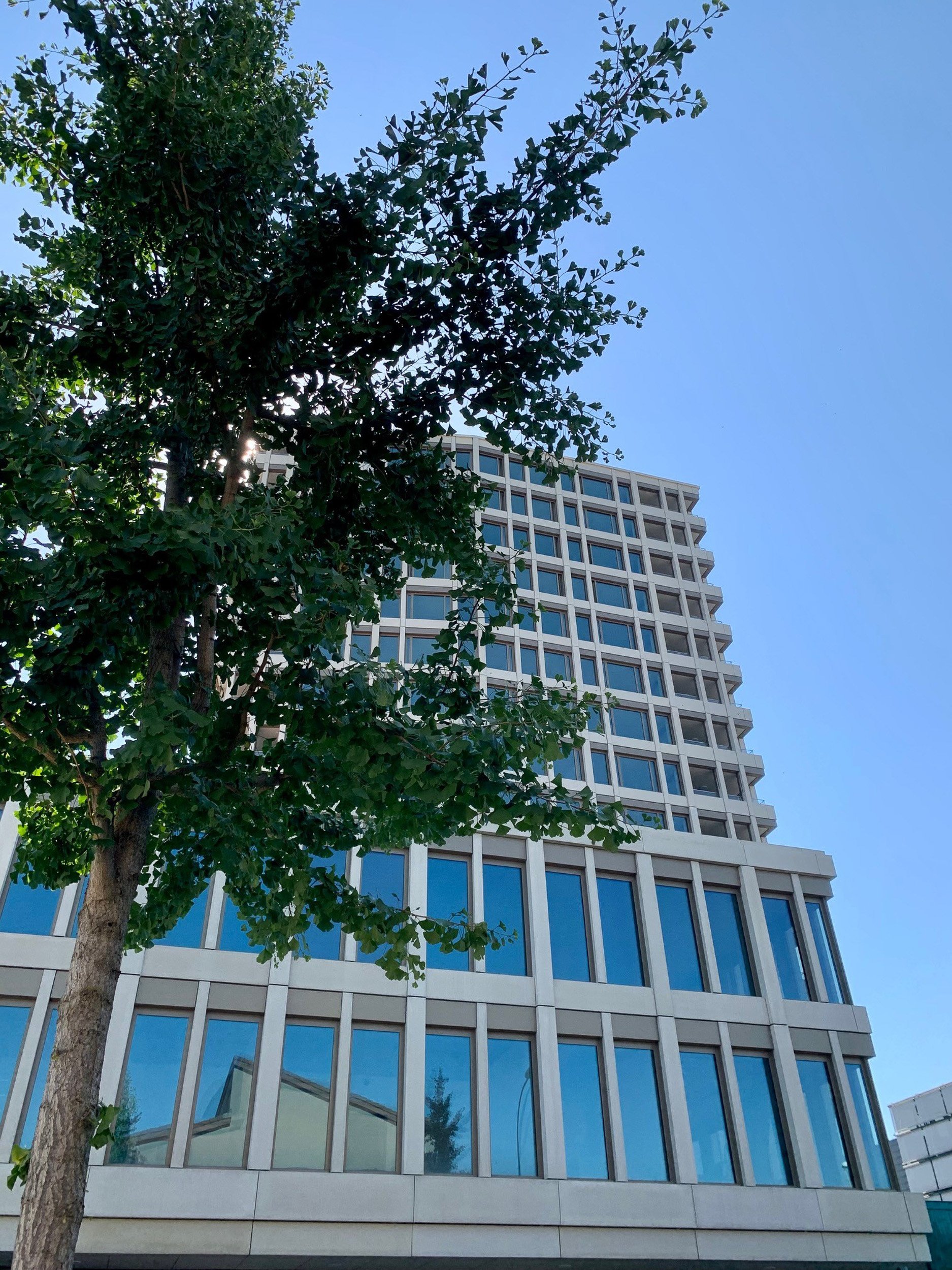

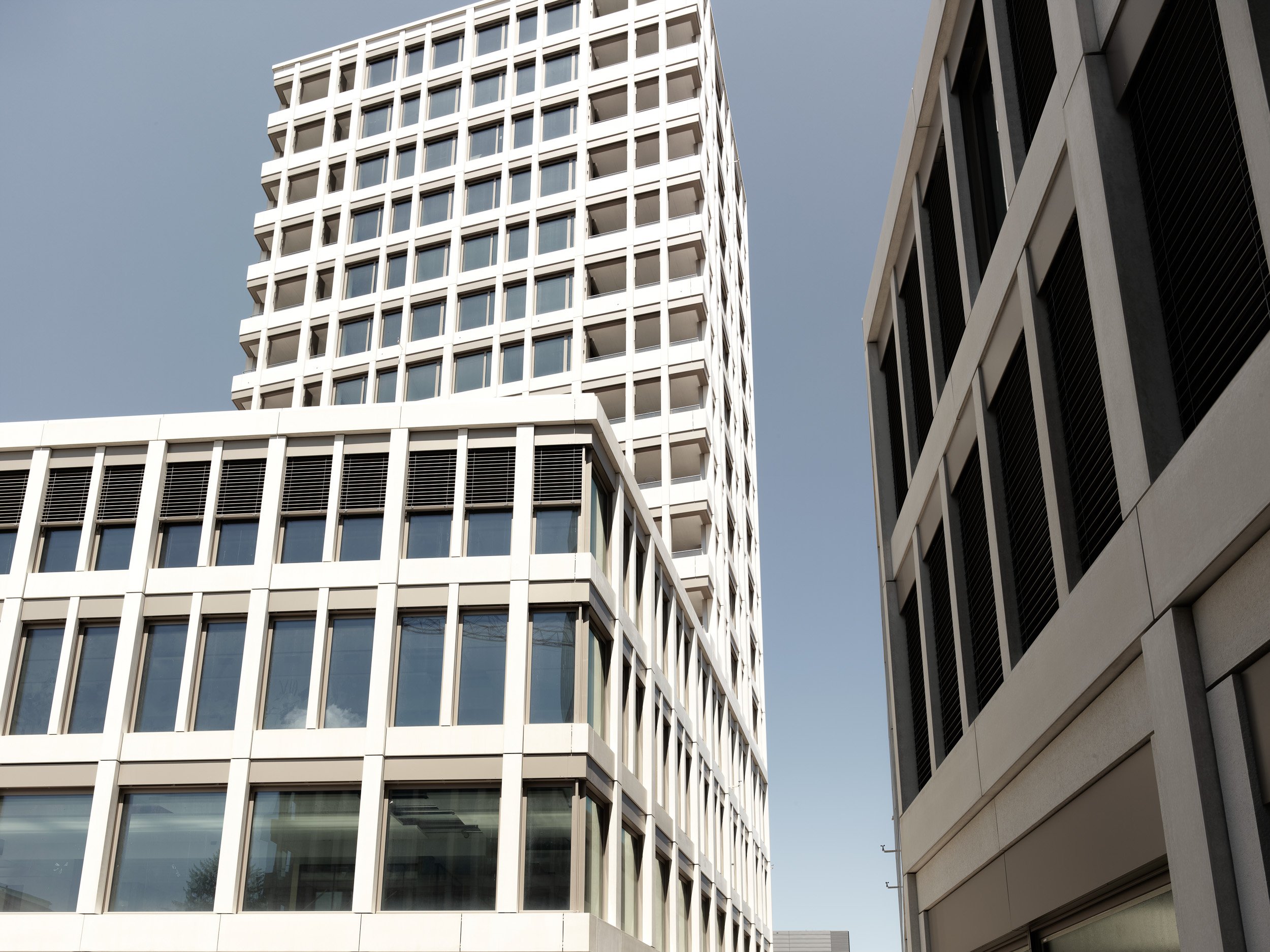

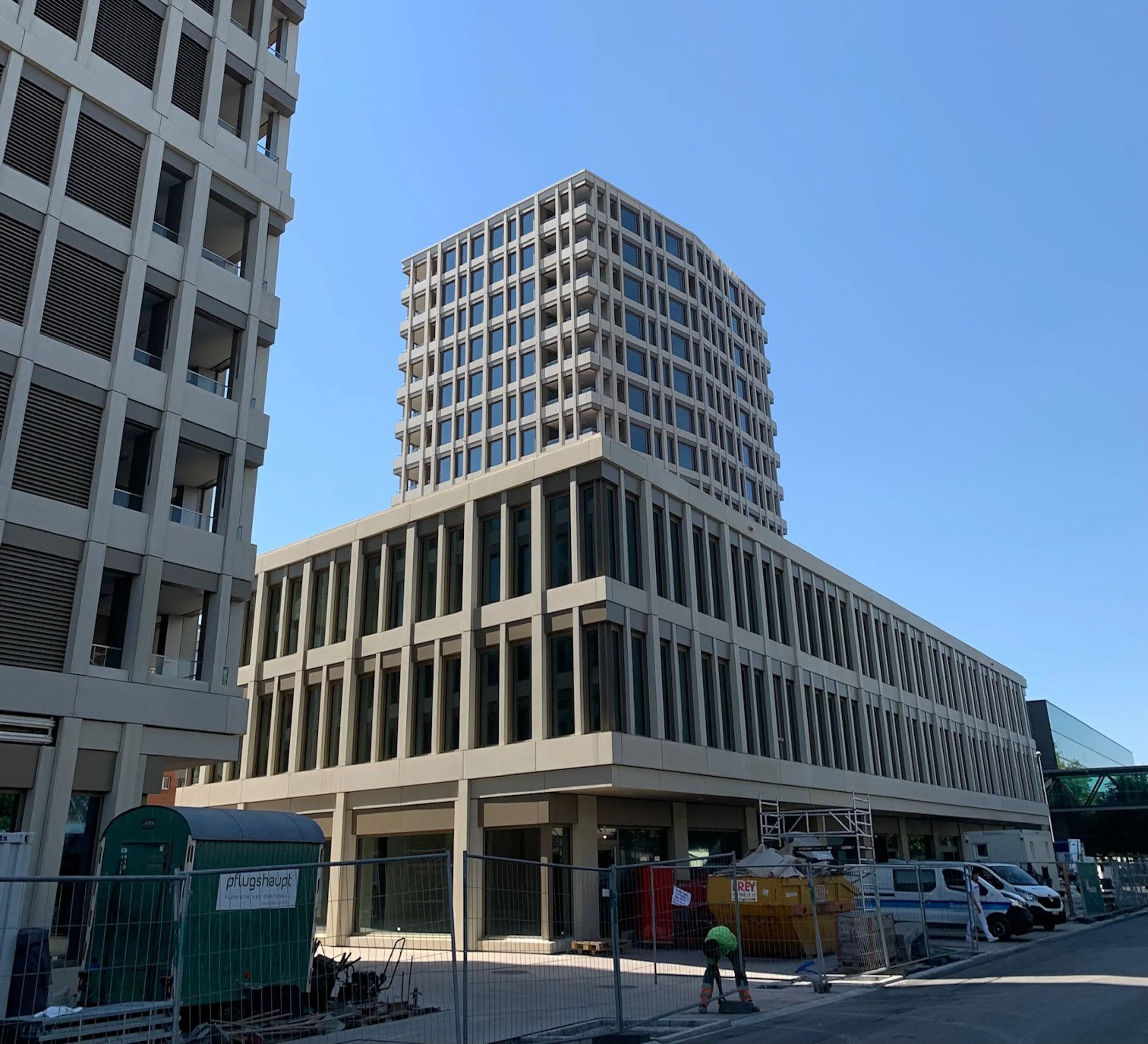

Dreiklang, Sursee
Matériau de façade: béton fibré «
»
Défi

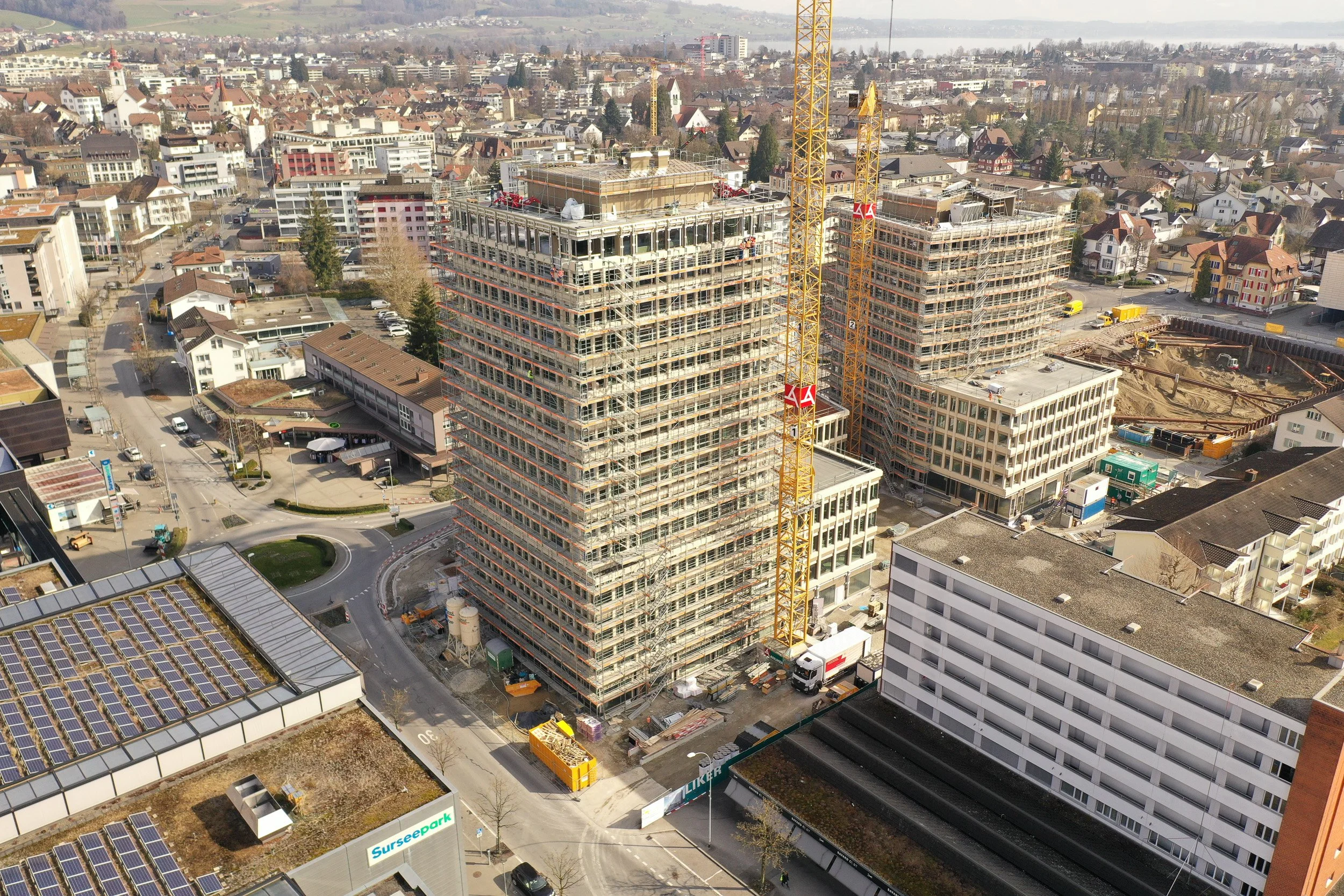

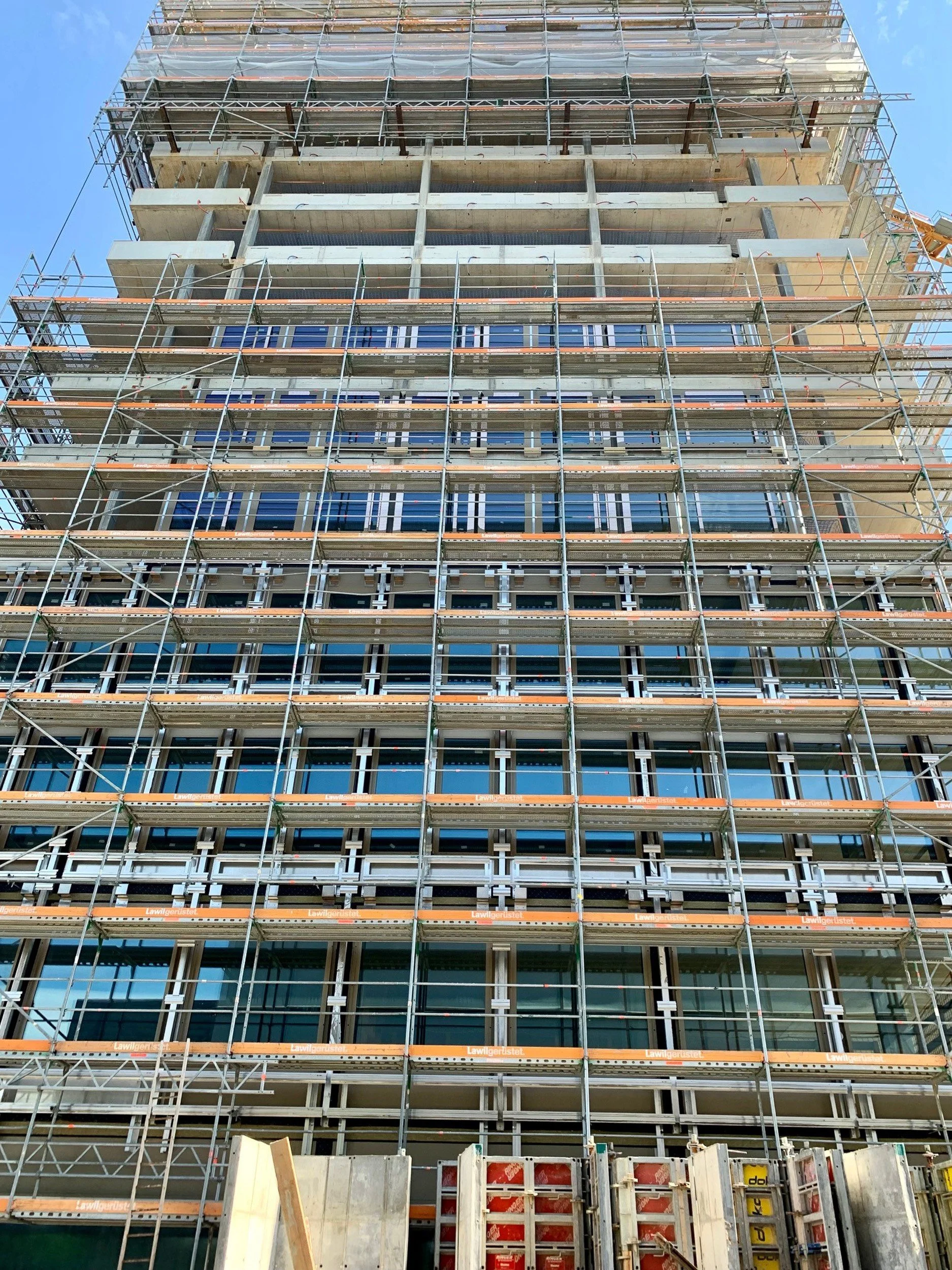

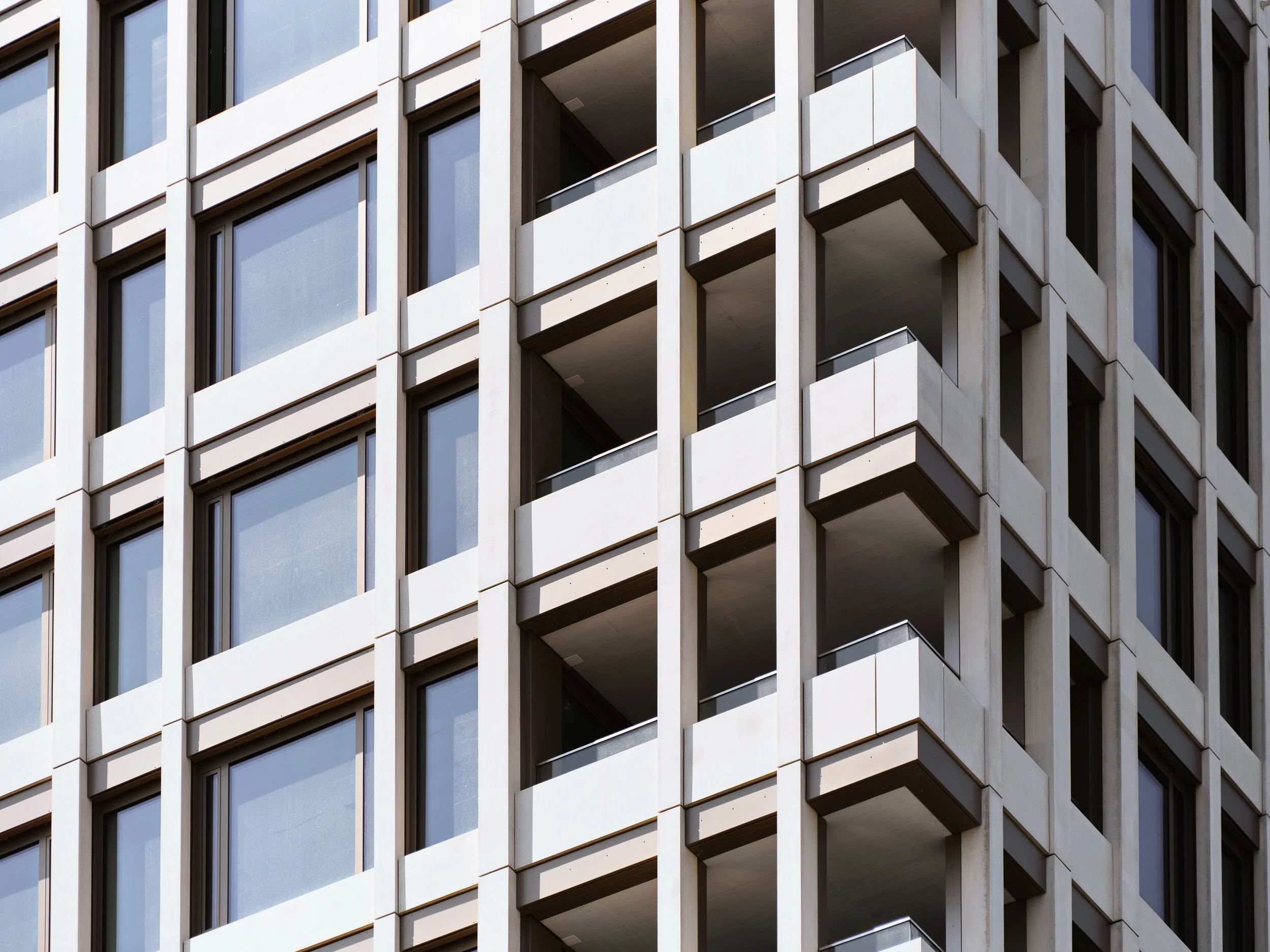

Les trois bâtiments seront revêtus d'éléments en béton de fibres de verre (BFV), avec des charges de vent élevées et d'éventuelles charges sismiques. Il n'existe que peu de possibilités pour transmettre les charges générées au bâtiment, raison pour laquelle celles-ci ont dû être évaluées et optimisées au préalable avec toutes les parties concernées. Il y a des colonnes étroites de 4 mètres de haut qui doivent être habillées sans que les éléments GFB ne se tordent ou ne se déplacent. Dans les loggias (habillage ALUCOBOND®), la portée doit être couverte de l'allège jusqu'au plafond.
Solution
Au préalable, des essais sur les composants permettent de déterminer la conception optimale des fixations dans le GFB. Pour la fixation des colonnes dans des conditions d'espace limitées, on utilise des fermes Z sur des consoles spéciales réglables. Des profilés porteurs doubles d'une profondeur de 45 mm y sont fixés pour la fixation des agrafes. Des tubes carrés en aluminium sont utilisés comme élément porteur dans la zone de la loggia entre l'extrémité supérieure de l'allège et le plafond, en tenant compte des dilatations et des petits mouvements de construction.
Les systèmes Ecolite en action

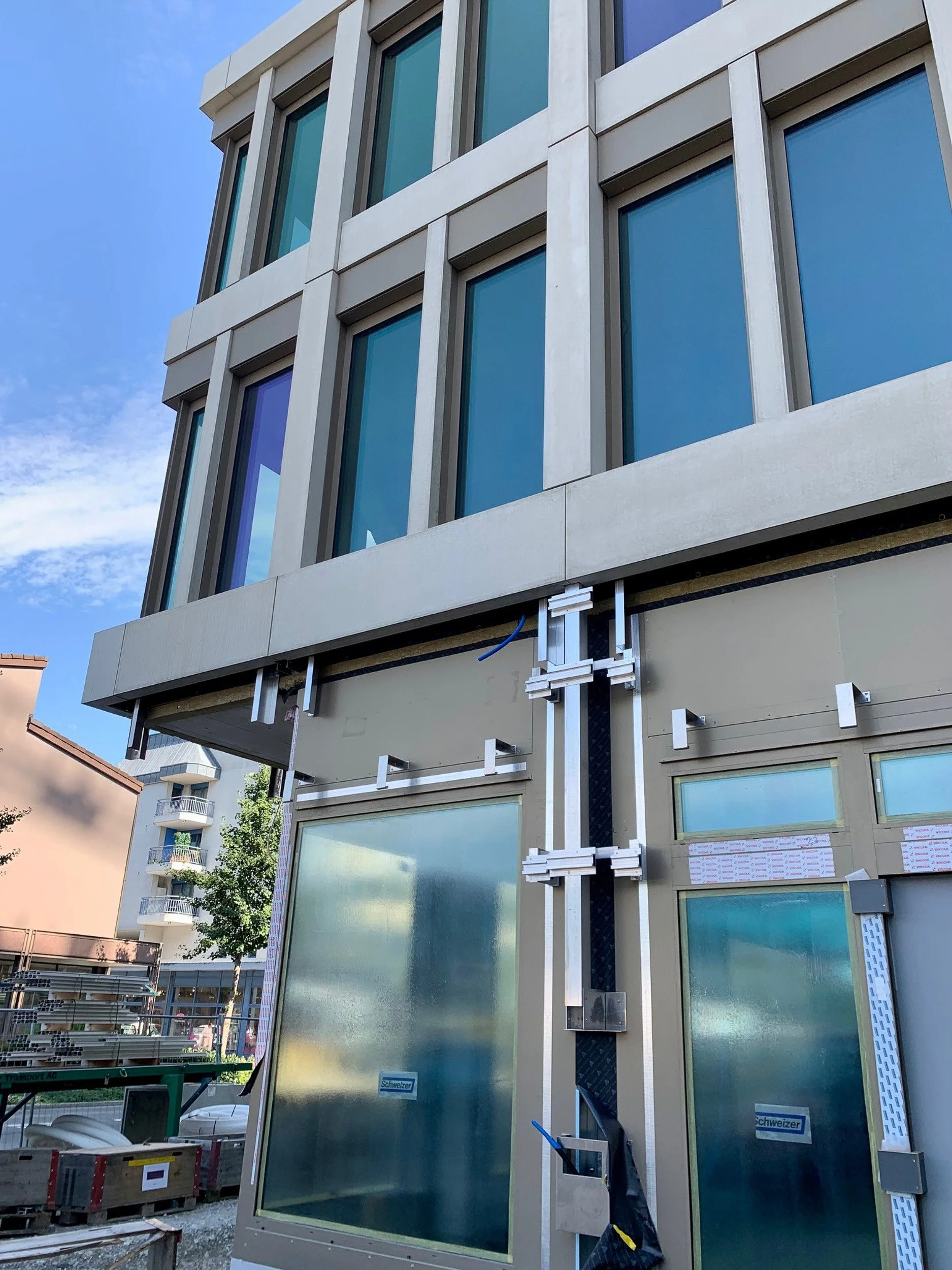

Structure porteuse primaire
La structure porteuse primaire est composée de consoles en U dotées d'une base renforcée et de traverses en Z.Ouvrage de support secondaire
: le système UB 45 est utilisé comme ouvrage de support secondaire, avec des profilés porteurs doubles permettant des portées allant jusqu'à 2,2 m et des agrafes. Dans la zone de la loggia, des tubes carrés en aluminium permettent des portées allant jusqu'à 3,9 m.
