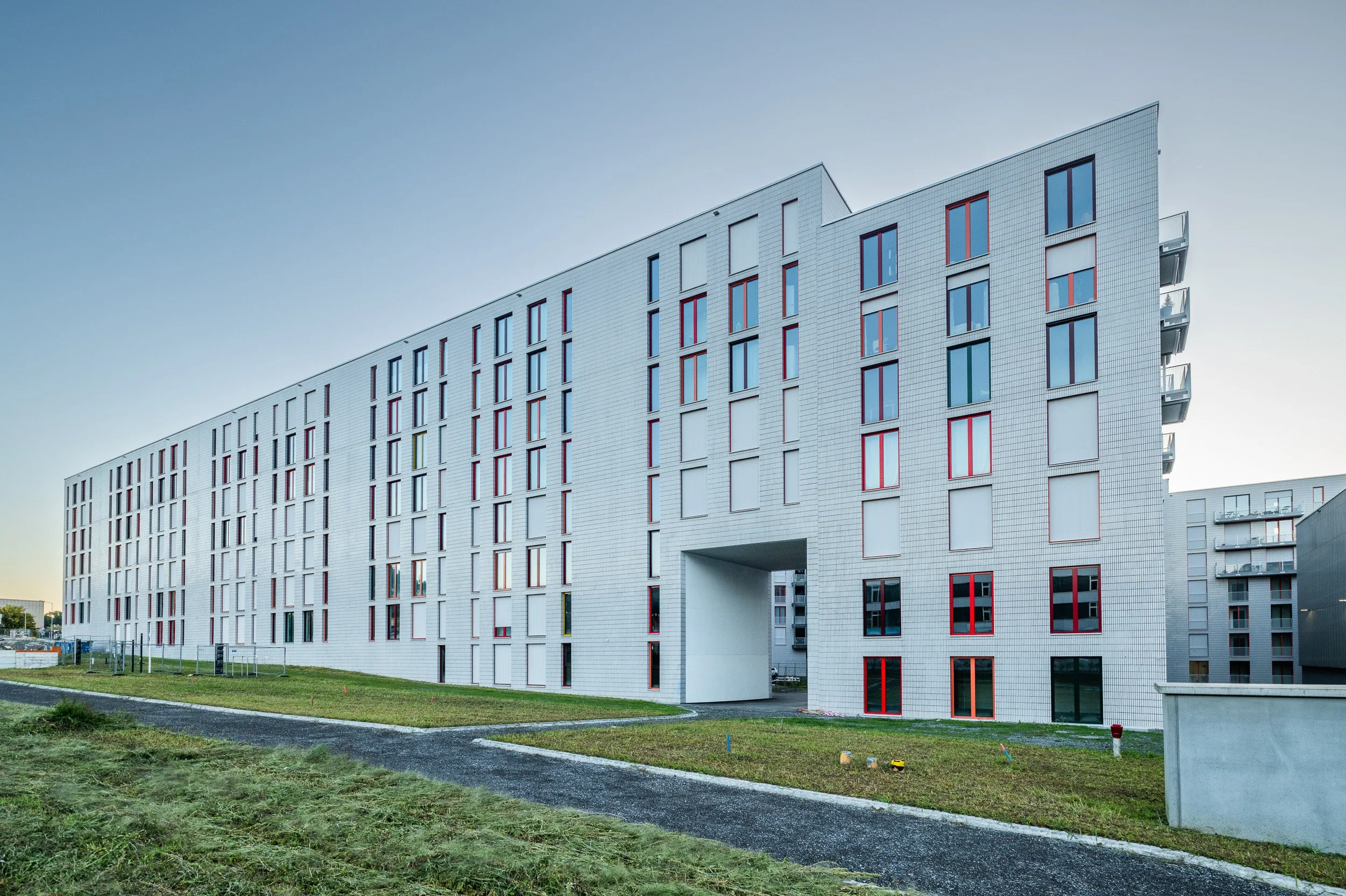

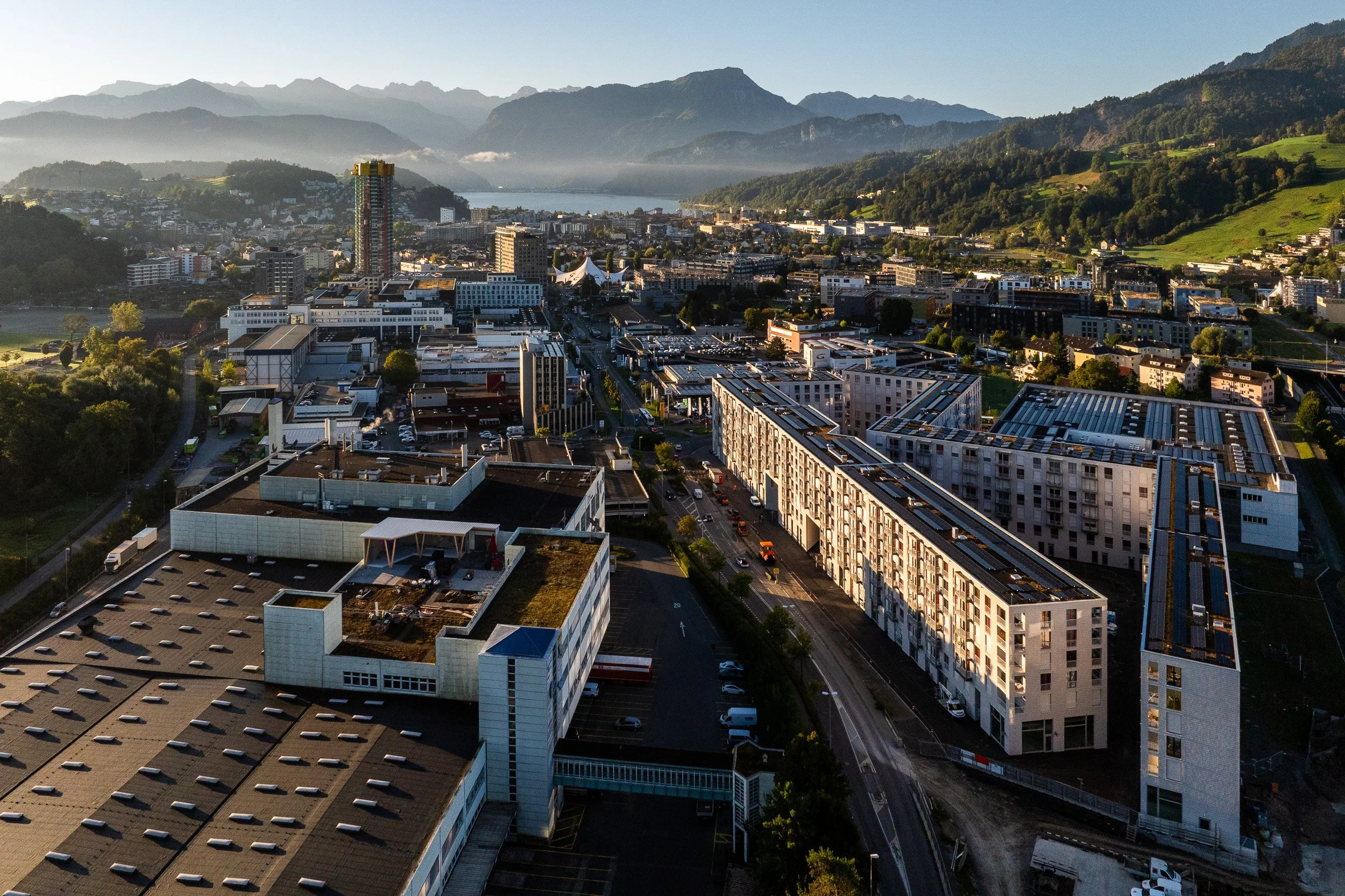

Complexe immobilier de Nidfeld, Kriens
Matériau des sous-faces
Panneaux de support pour carrelage et enduit
Défi

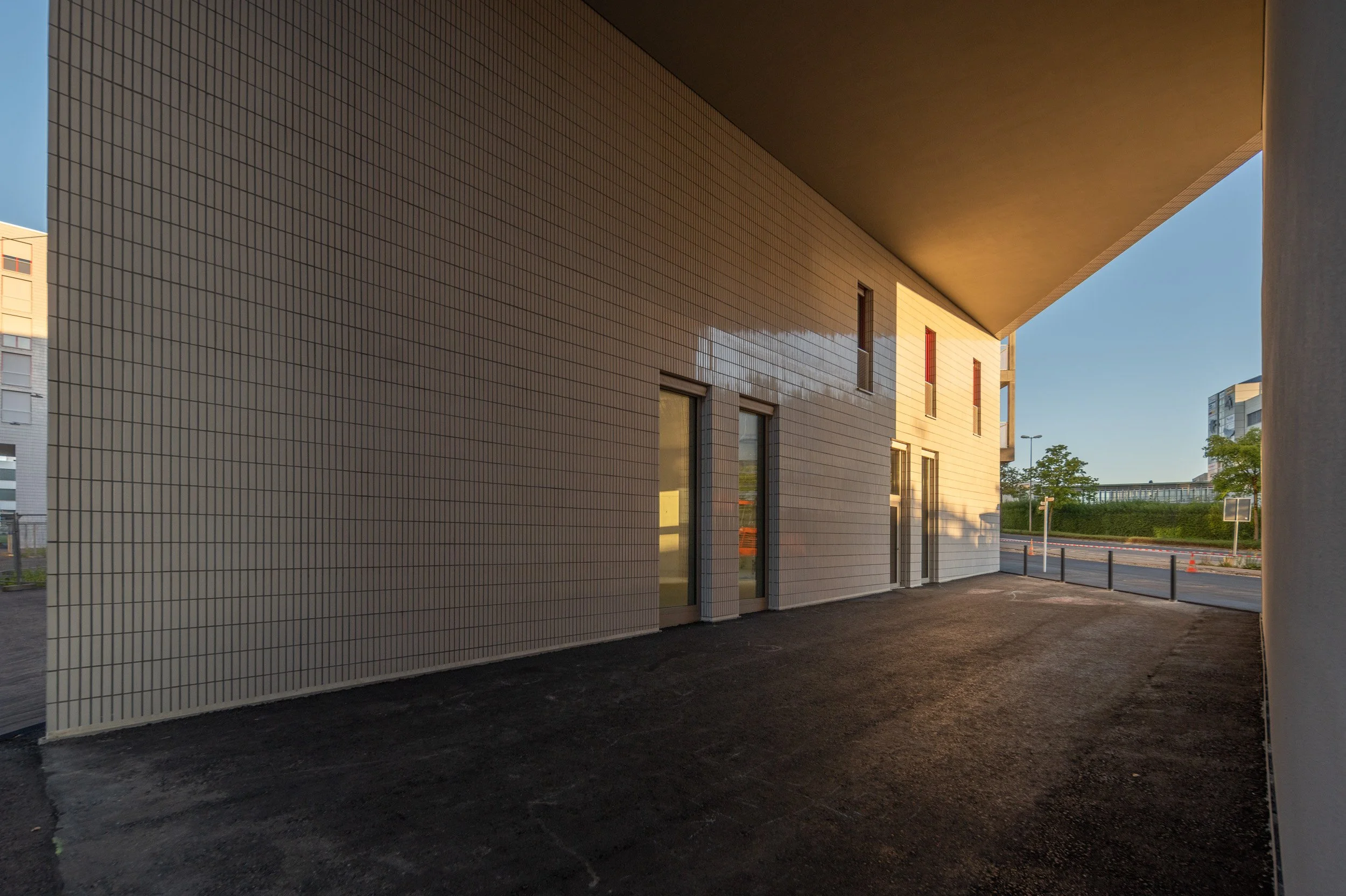

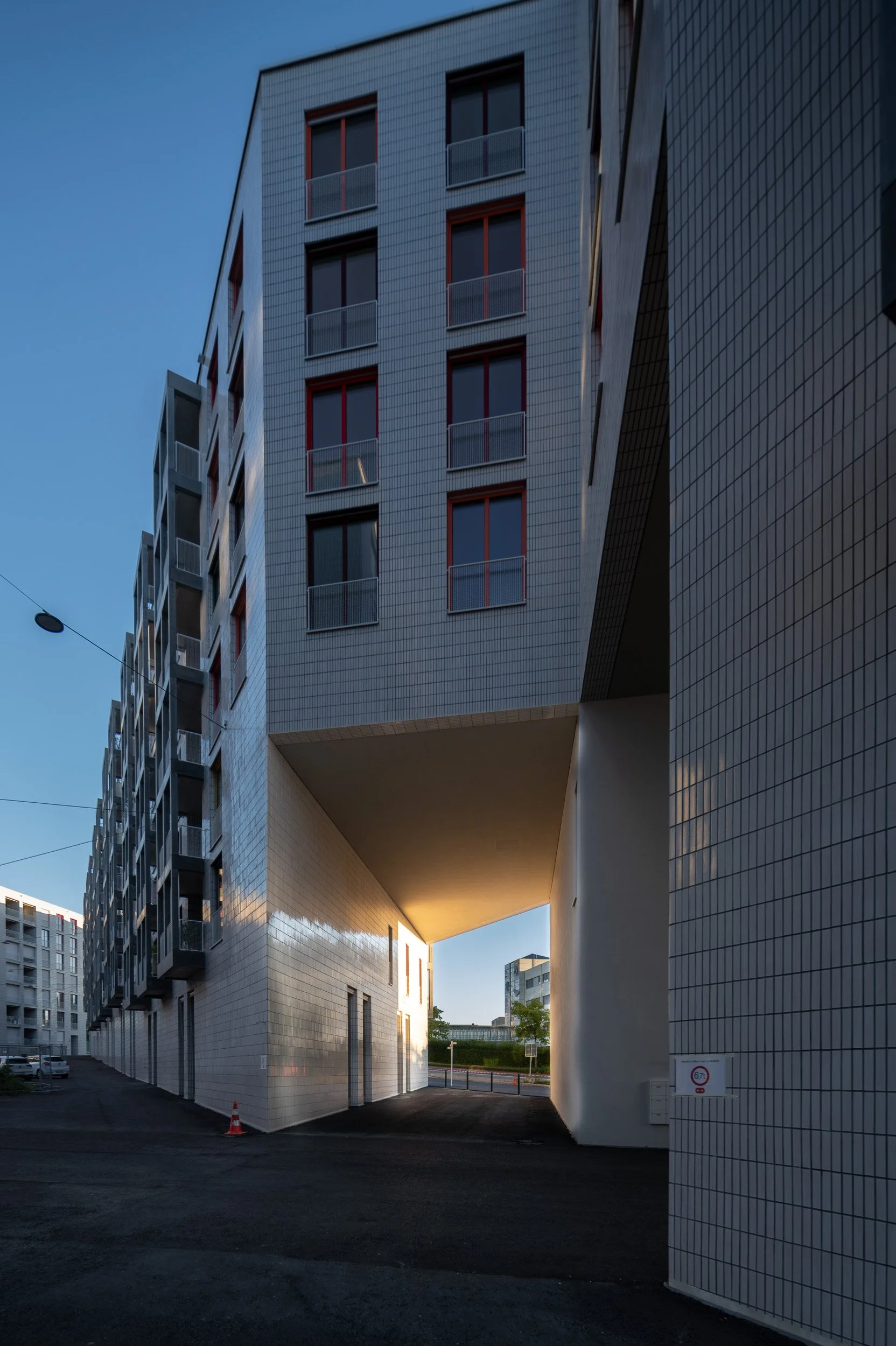

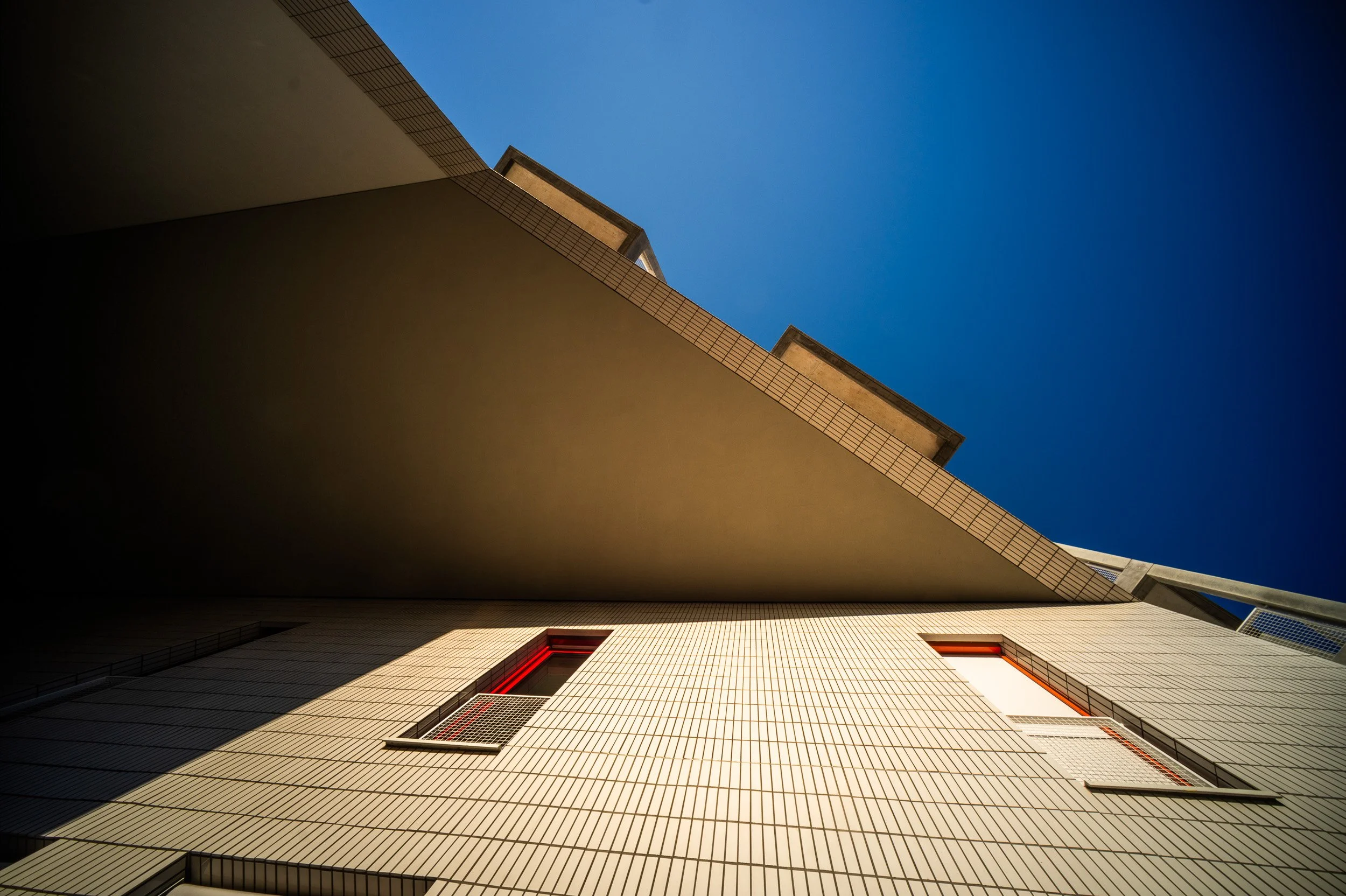

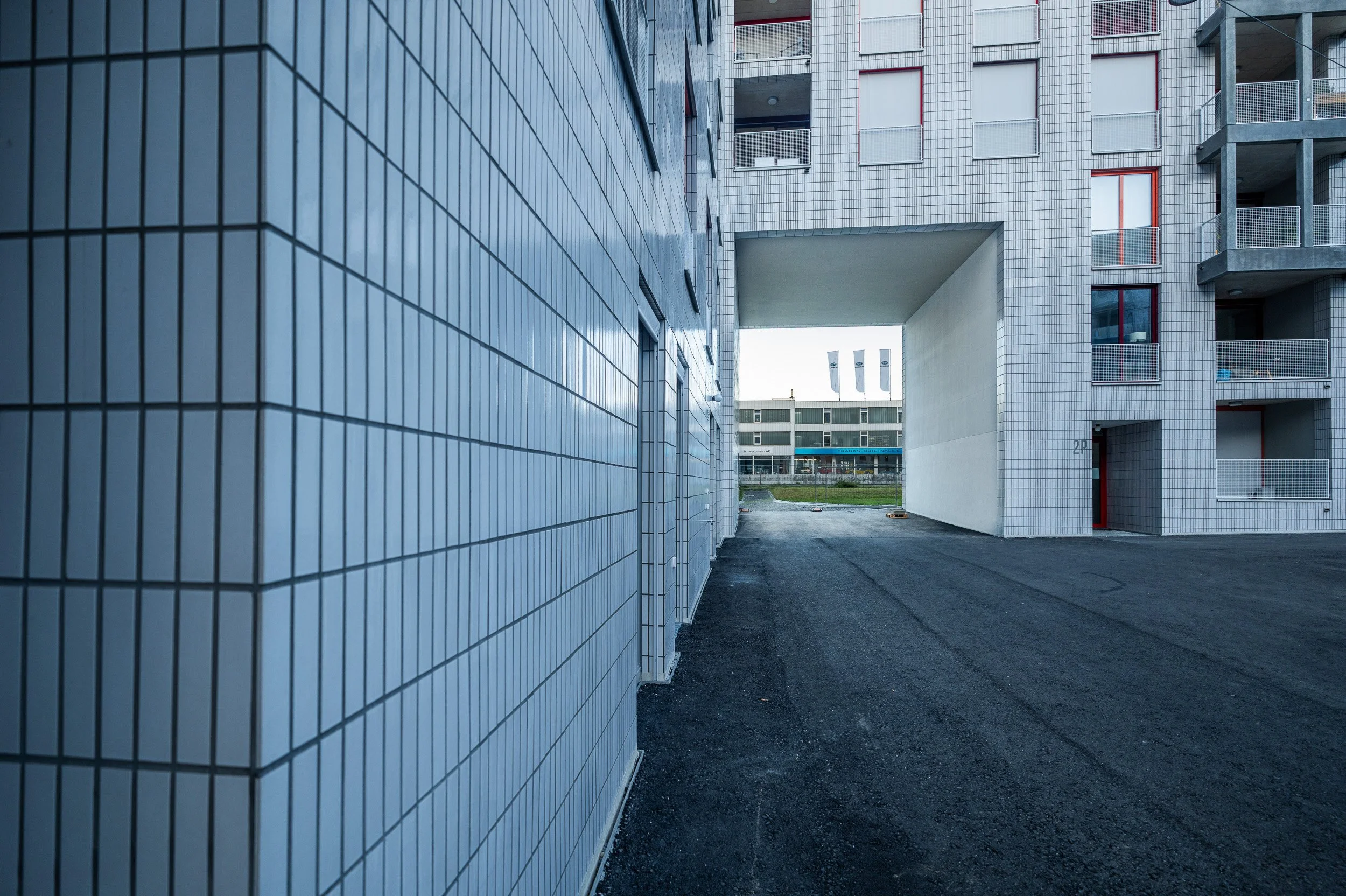

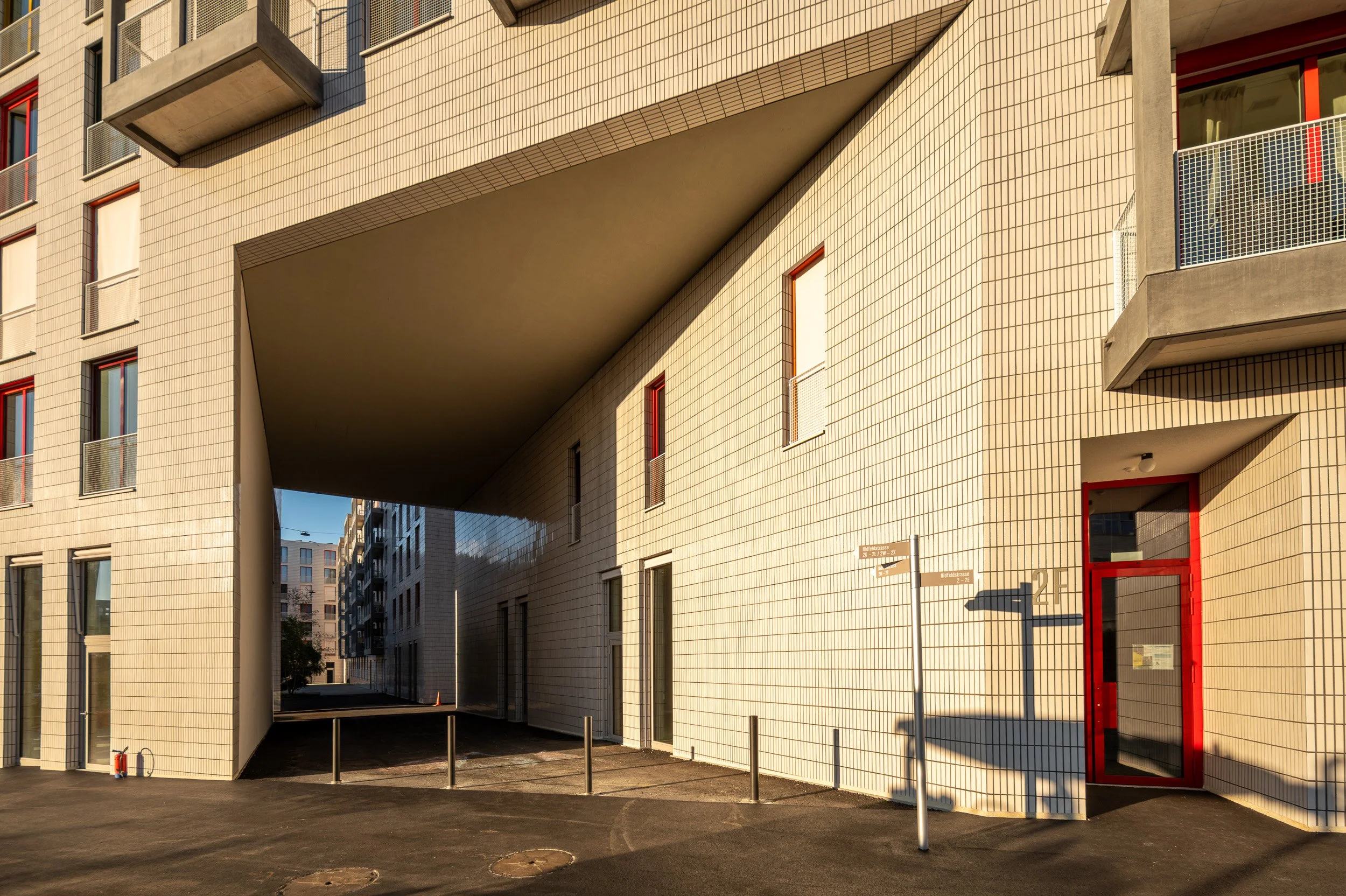

Les sous-faces au niveau des passages entre les bâtiments du complexe immobilier de Nidfeld ont posé des exigences élevées en matière de statique, de délais de livraison et de précision de montage. Il fallait trouver une solution permettant de gérer de manière sûre et efficace de grandes hauteurs de pente, de grandes portées et des profondeurs d'ancrage limitées.
Solution

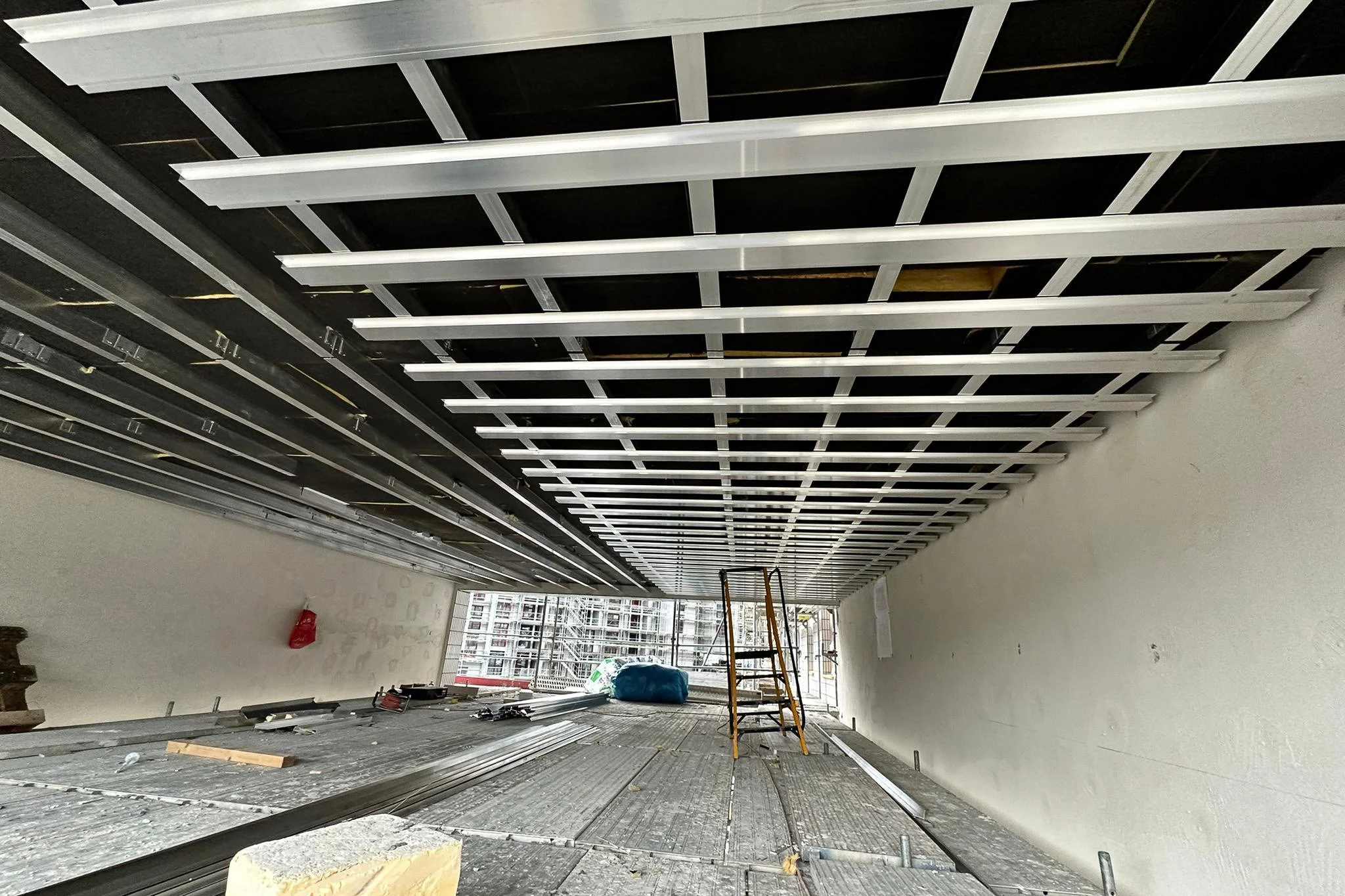

Ecolite a développé, fabriqué et livré en un temps record une ossature primaire sur mesure, composée de consoles spéciales soudées en aluminium et de profilés en T rigides, renforcés en outre par un contreventement. L'ossature secondaire était constituée de profilés oméga du système OM, sur lesquels les panneaux de support d'enduit ont pu être fixés.
Les systèmes Ecolite en action
Système OM pour panneaux de support d'enduit
Système de sous-structure composé de profilés oméga et en Z de différentes profondeurs, destiné aux panneaux plats en divers matériaux, y compris les panneaux de support d'enduit.Consoles spéciales fabriquées sur mesure pour ce projet

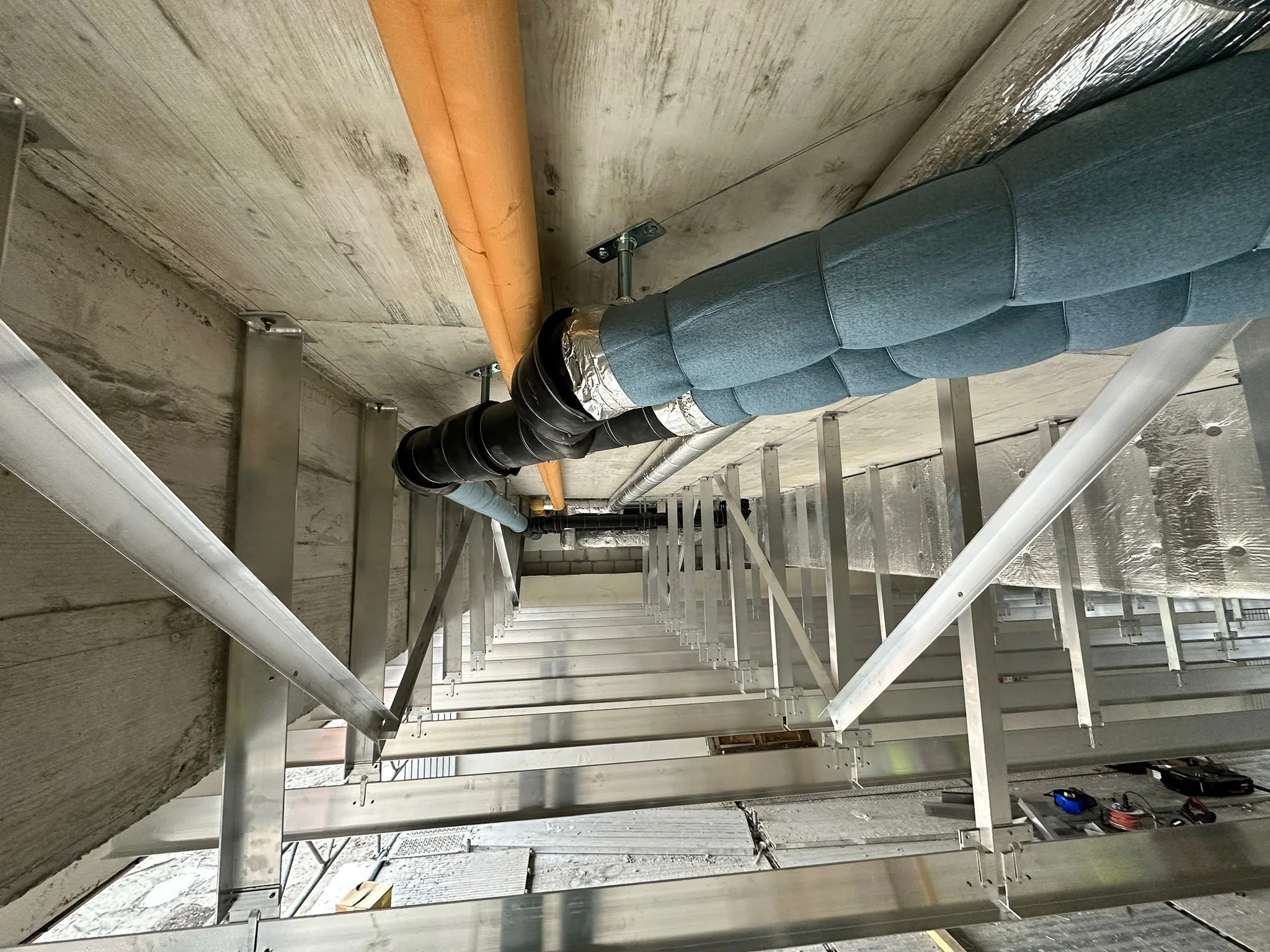

Longues consoles en aluminium présentant des portées supérieures à 1,5 m, soudées et renforcées sur le plan statique dans le cadre de la production Ecolite. Grâce à la plaque de base adaptée, la console a pu être fixée à l'aide de deux ancrages, ce qui a permis une transmission centrale des charges et, par conséquent, une disposition efficace des consoles.Les têtes de console spéciales «
» permettent l'assemblage bout à bout et la dilatation des profilés sur la tête de console, ce qui a permis d'obtenir de grandes portées pour les profilés. Cette conception a également permis d'éviter un affaiblissement localisé des profilés dû au joint de dilatation.Profilés en T à grande profondeur de section
Permettent d'obtenir une grande portée du profilé tout en supportant des charges élevées, et donc un maillage de consoles efficace.
Photos du bâtiment : 720.ch
