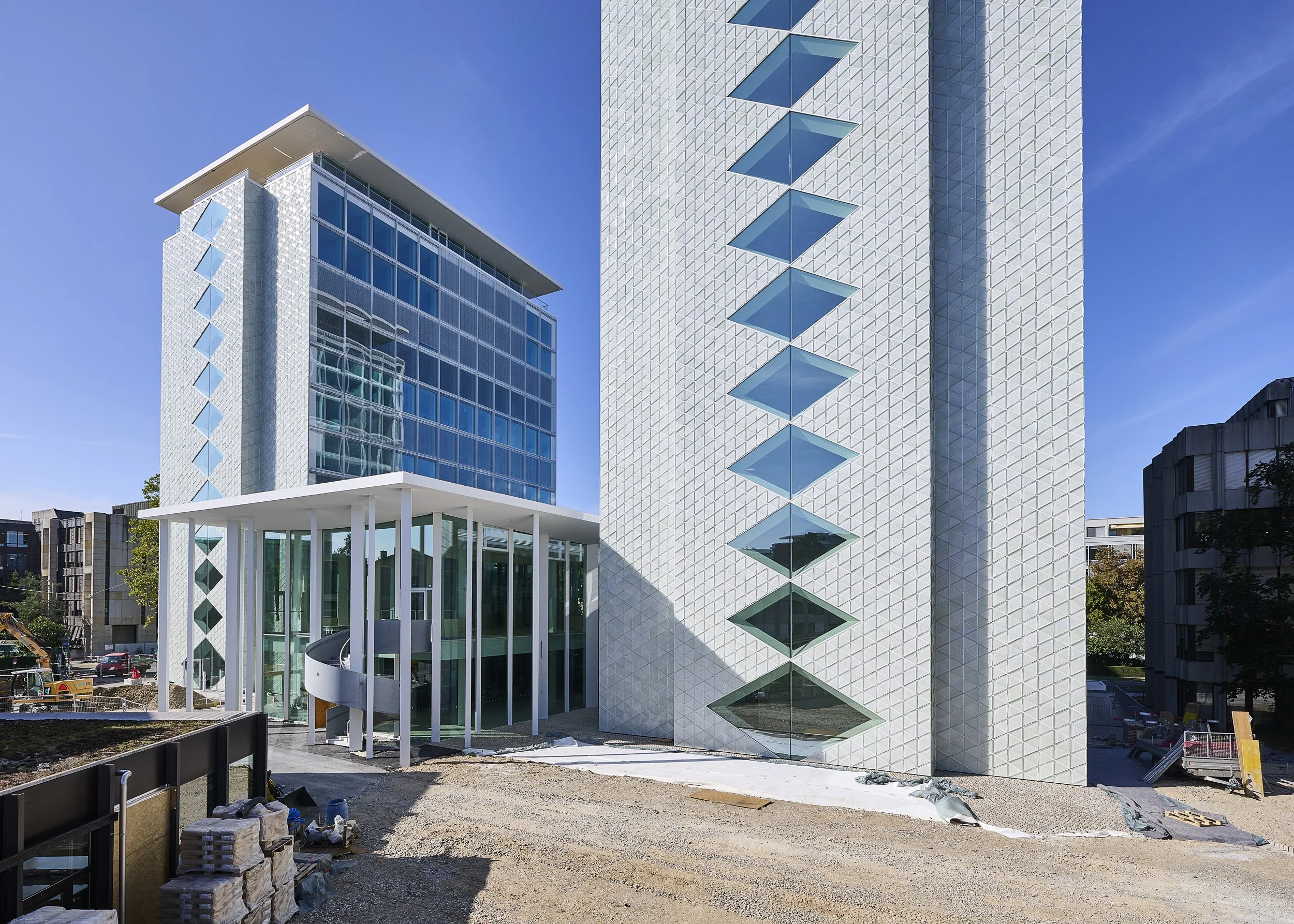

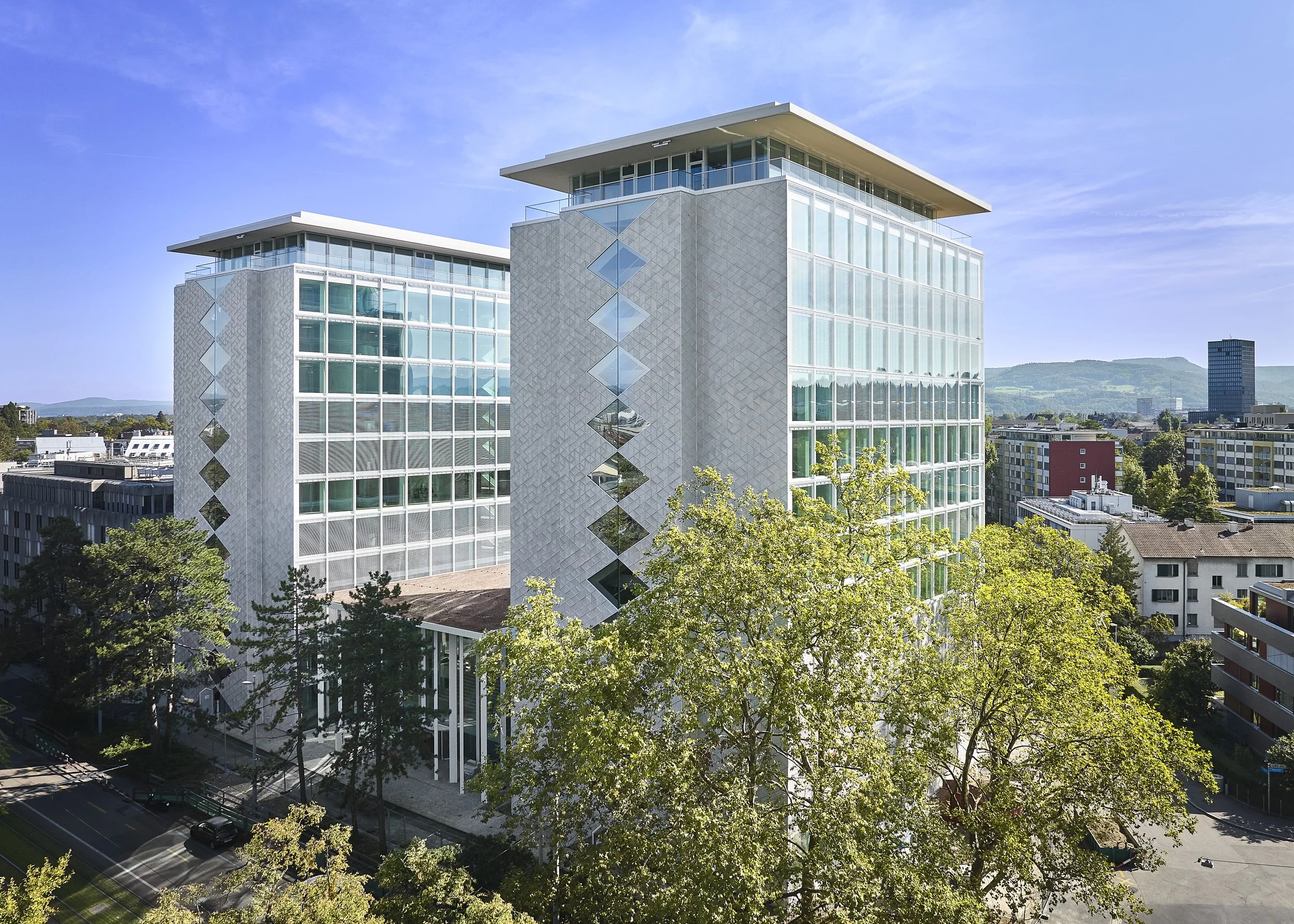

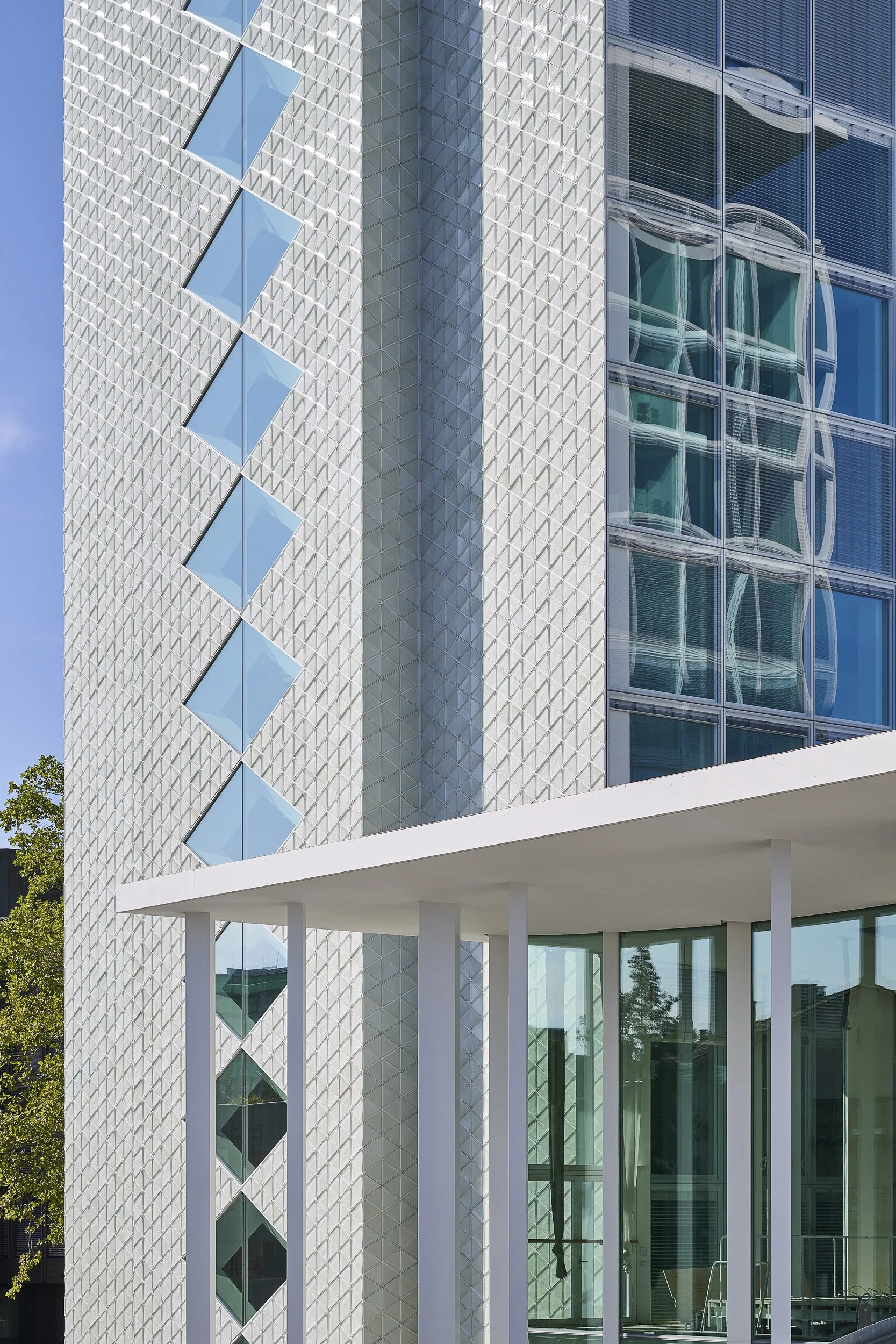

Campus Helvetia, Bâle

Matériau de façade

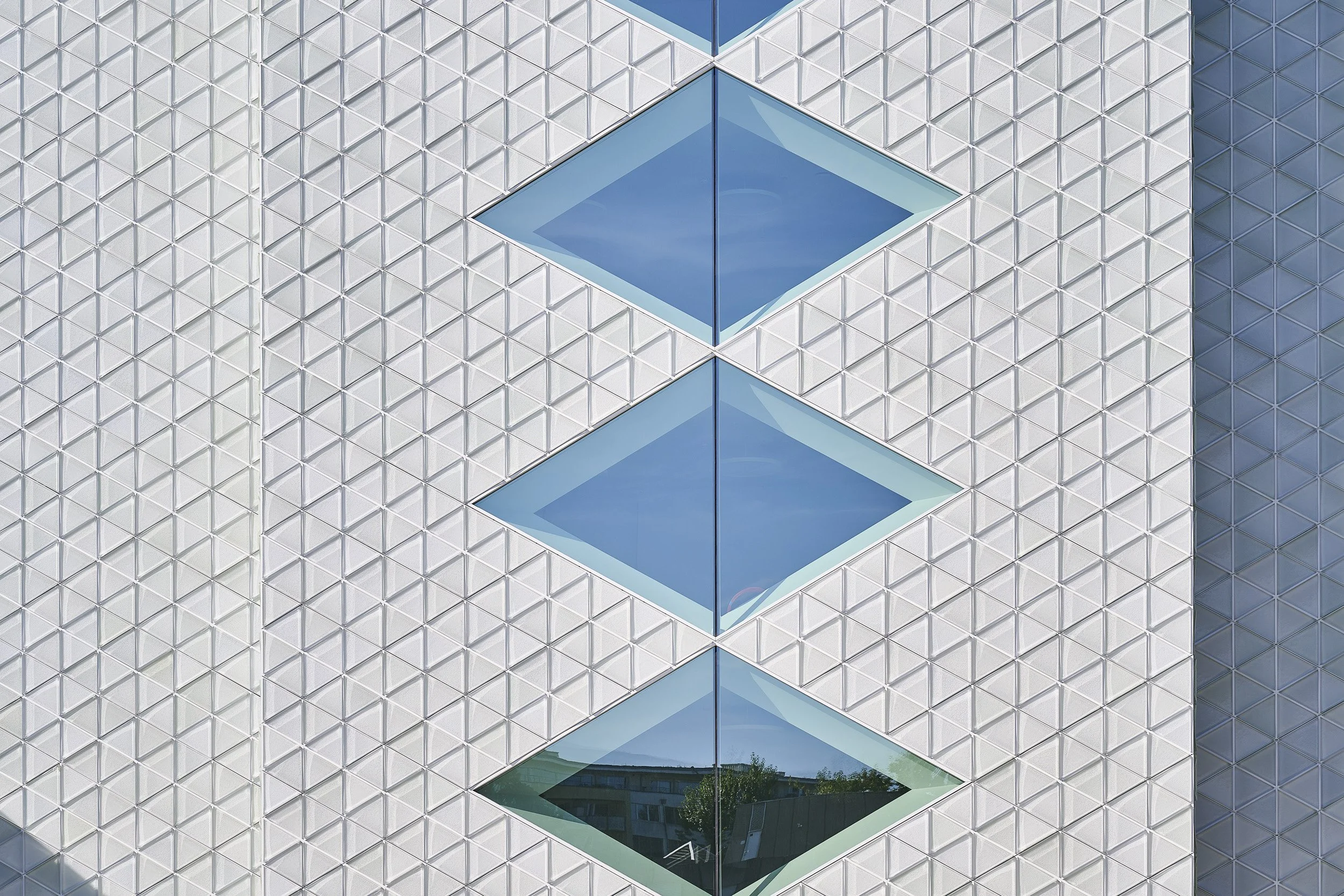

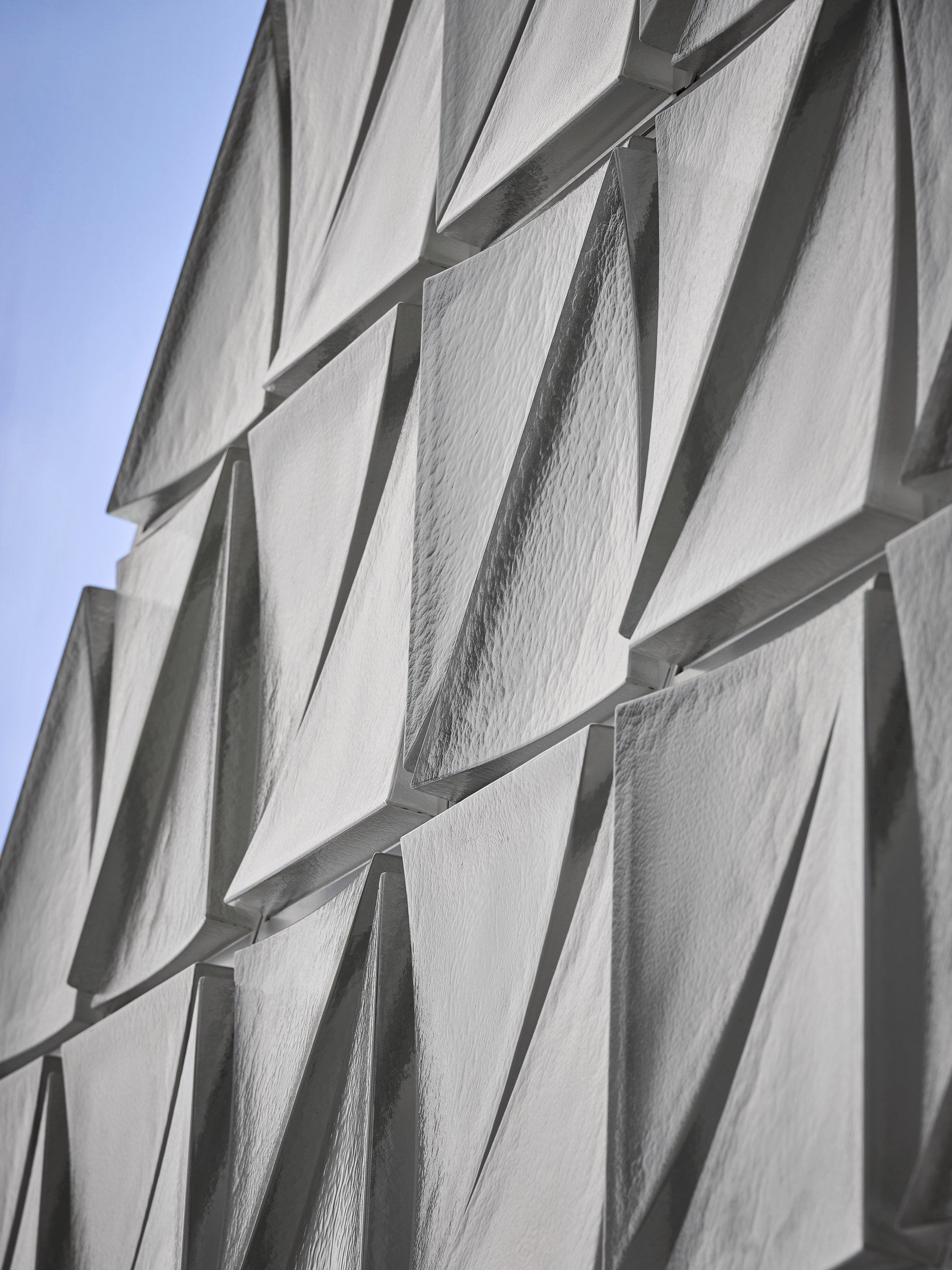

carreaux de verre

Systèmes Ecolite

Structures primaires :
Système V

Structures secondaires :

Système UB

Défi

Poids propre élevé de 100 kg/m2, charges élevées dues au vent et aux tremblements de terre, grande distance de suspension, système d'accrochage à développer (qui a été testé comme mock-up chez le client).

Solution

UK primaire à rupture de pont thermique Thermo V avec protections antisismiques Thermo H et profilé en T rigide, système d'accrochage UB, tubes carrés avec étriers en tôle Omega.

Les systèmes Ecolite en action

• Consoles Thermo en V de 160 mm, en partie coniques et en plusieurs parties

• Consoles Thermo en H de 120 mm

• Profilé en T SZ (découpé, entaillé et préassemblé)

• Étraves porteuses et étraves à vent de type PreFab

• Profilés porteurs UB 25

• Consoles HV (standard et spéciales)

• sangles de serrage spéciales en acier inoxydable

Photos : Studio Gataric

---
