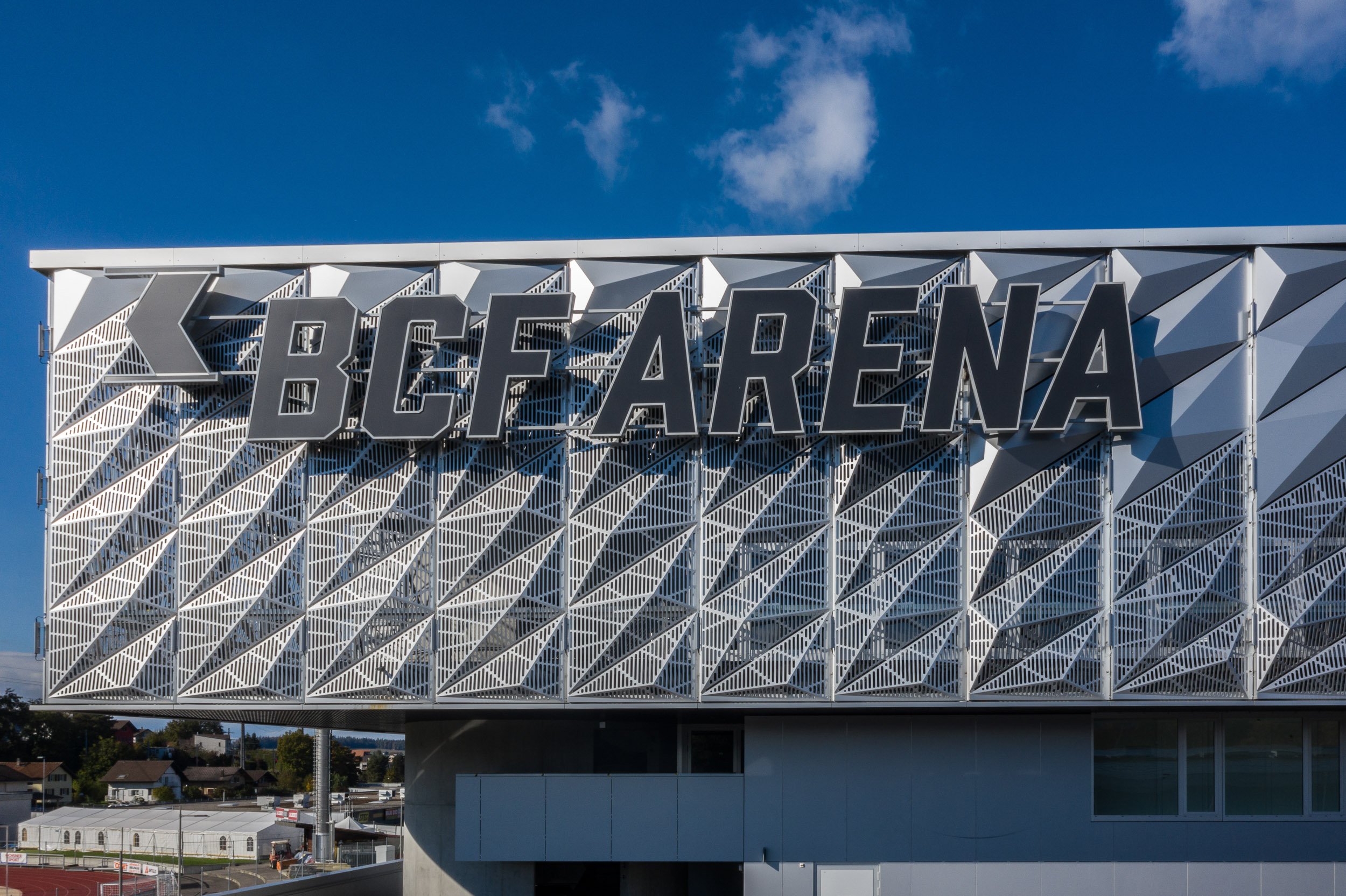

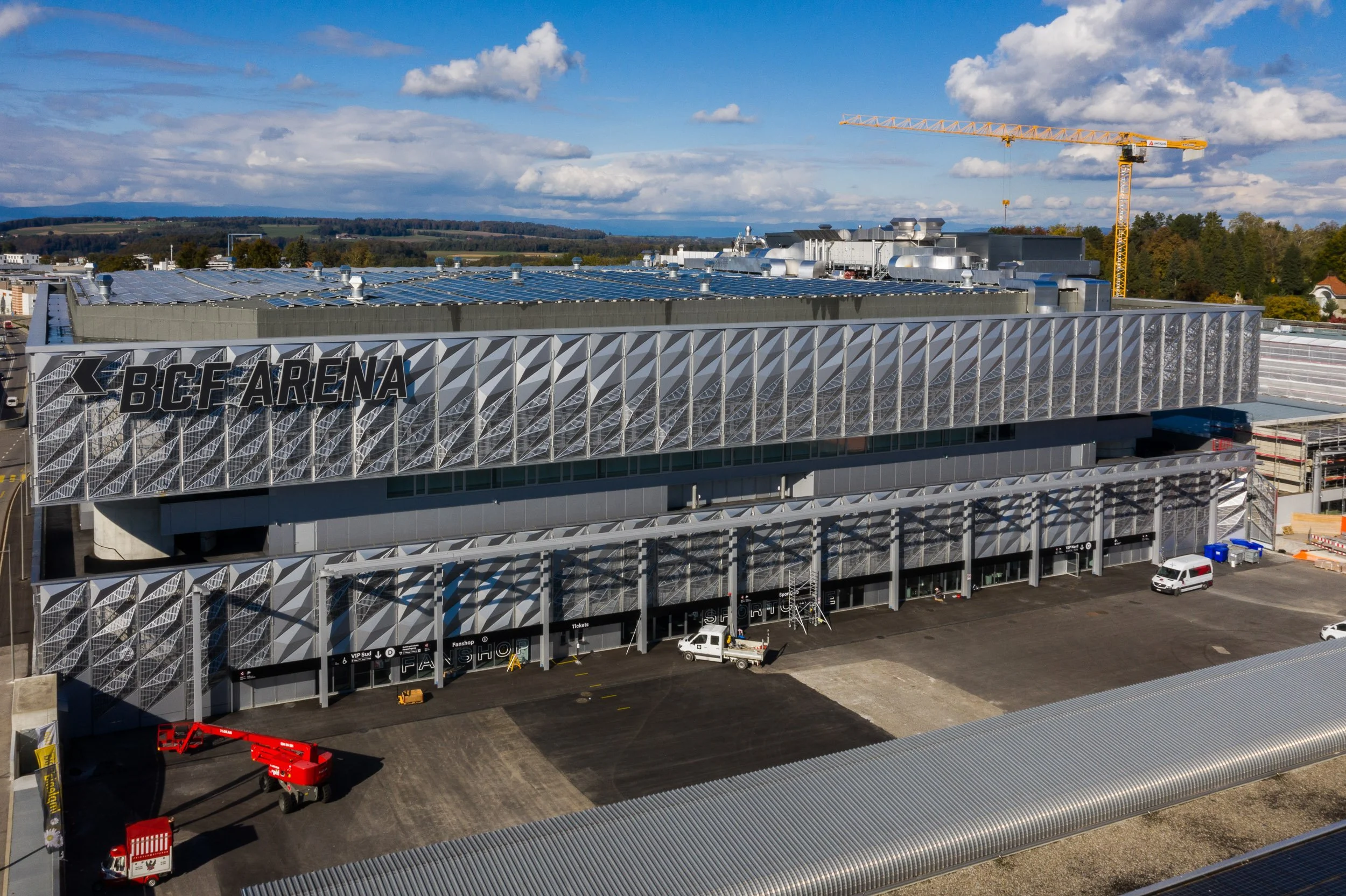

BCF-Arena, Fribourg

9 septembre

Matériaux de façade:

– Composites 3D

Systèmes Ecolite

Structure porteuse principale :
Système V

Structures porteuses secondaires :
Système OM
Système sur mesure

Défi

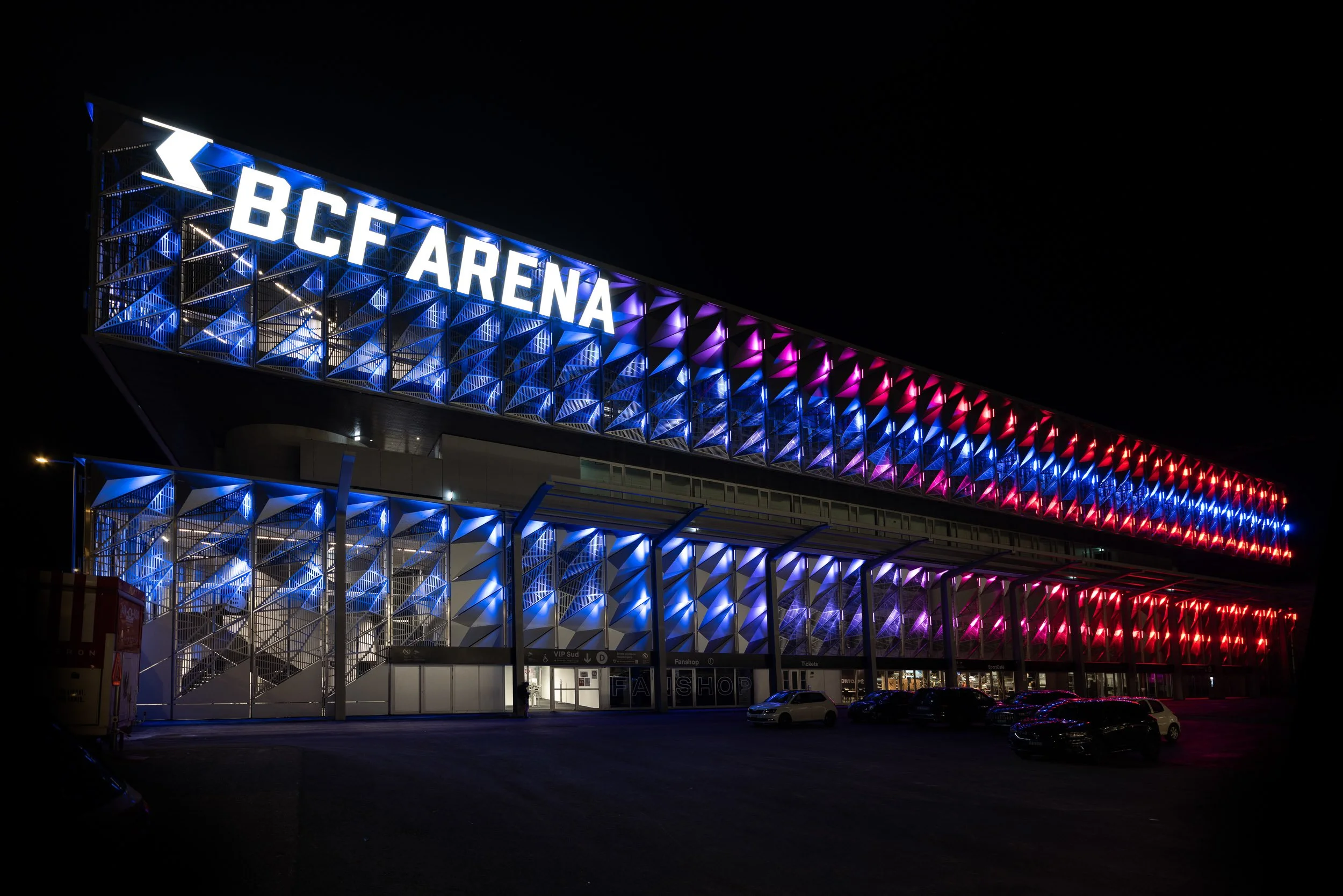

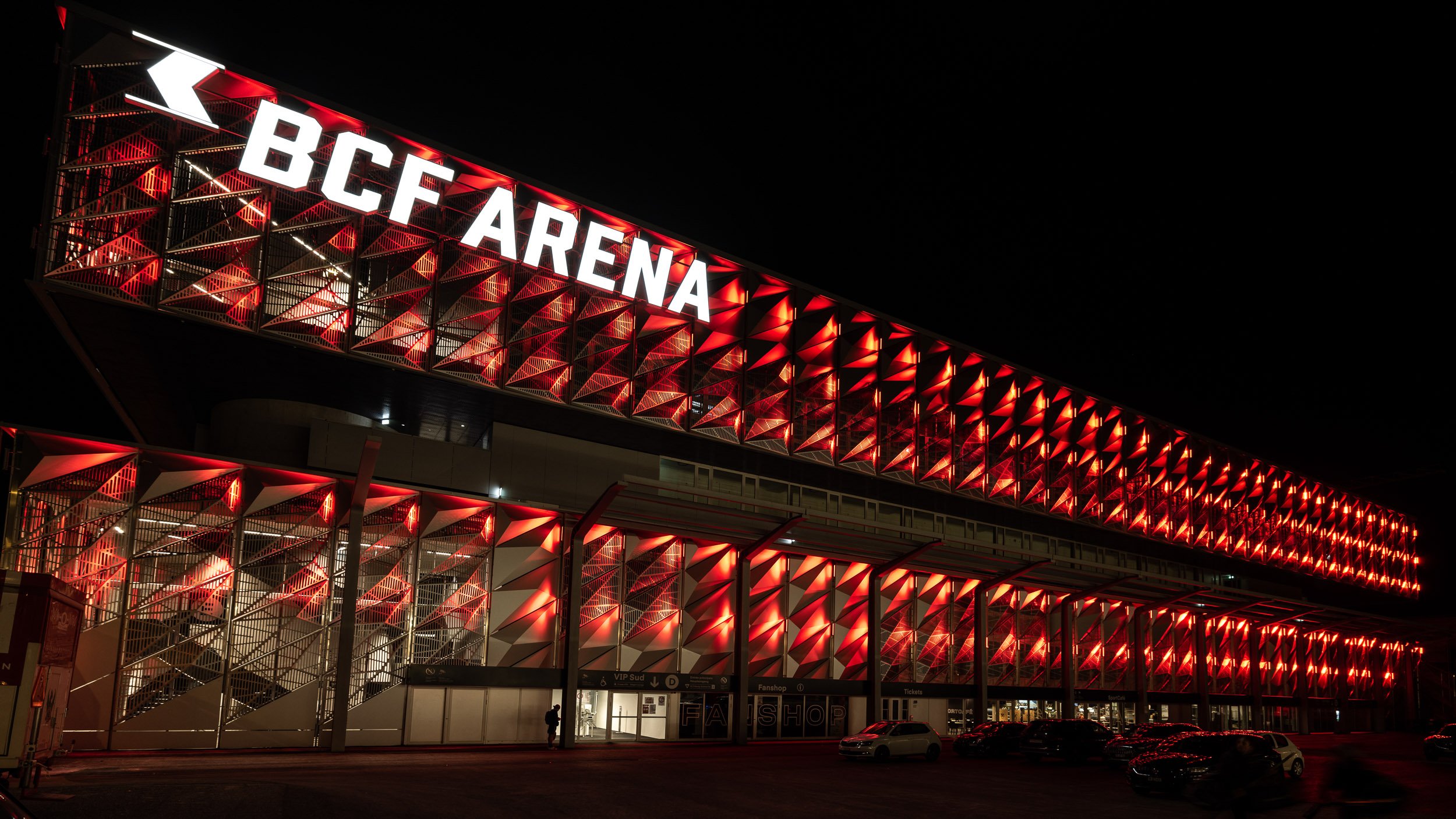

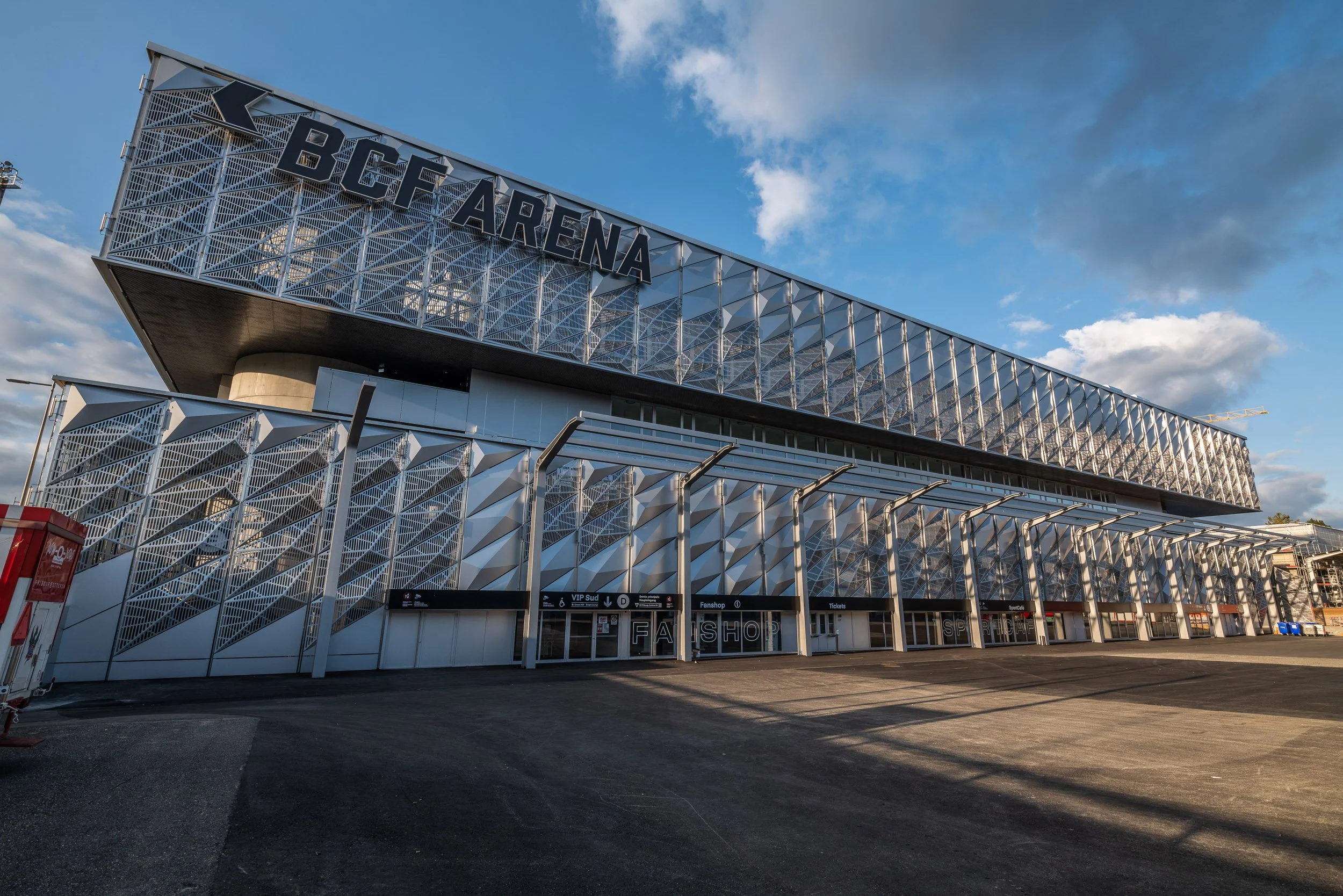

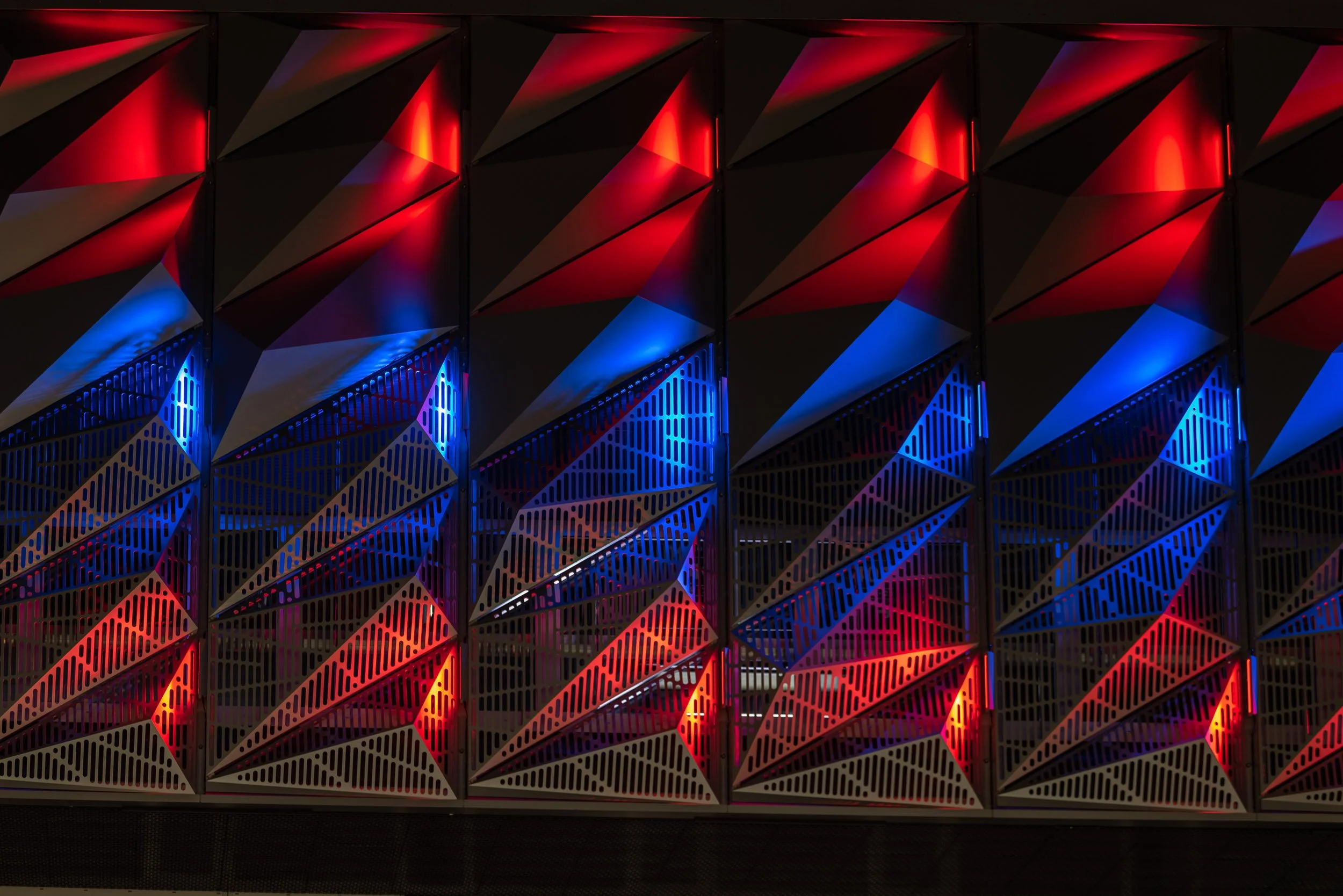

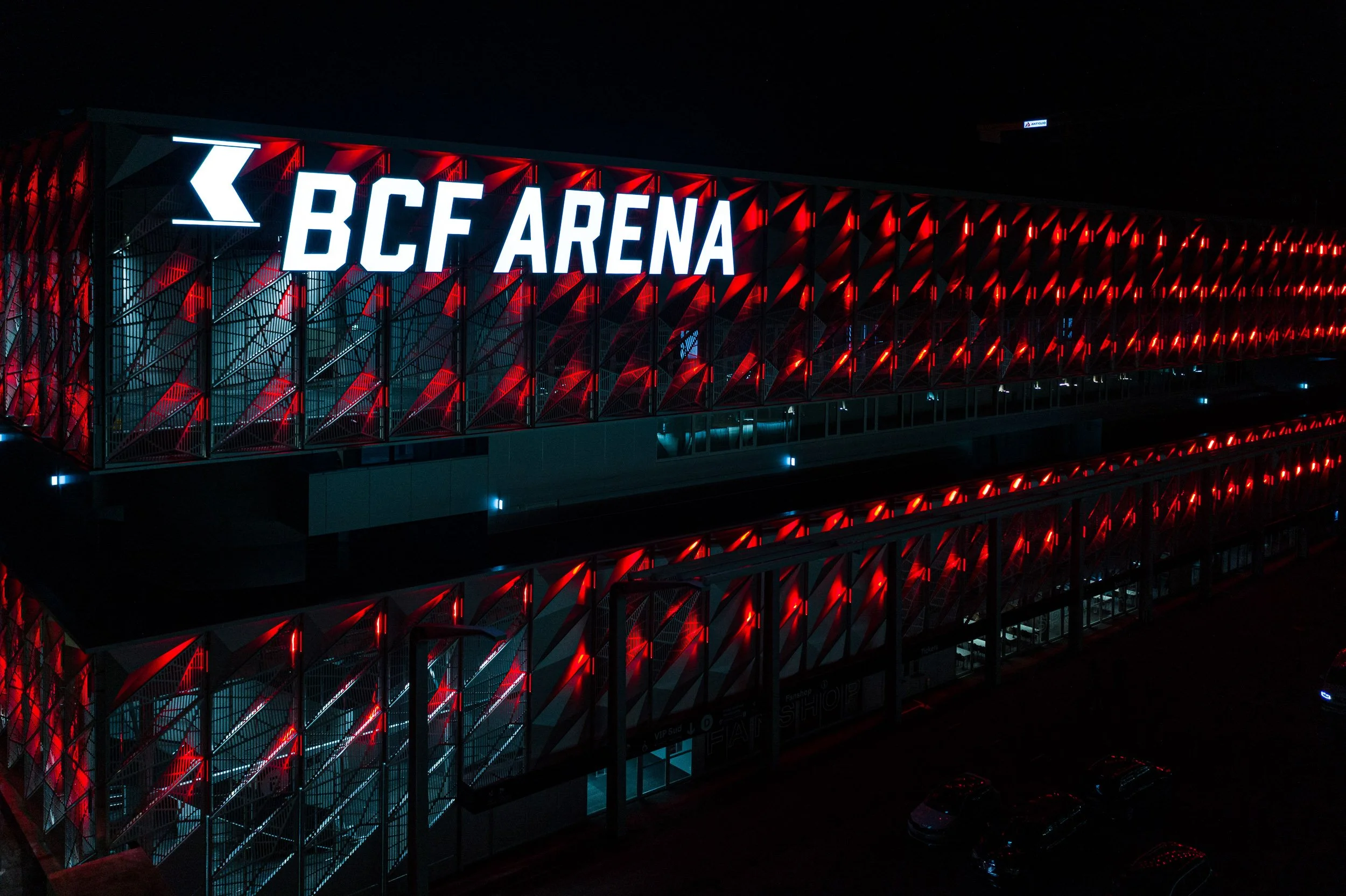

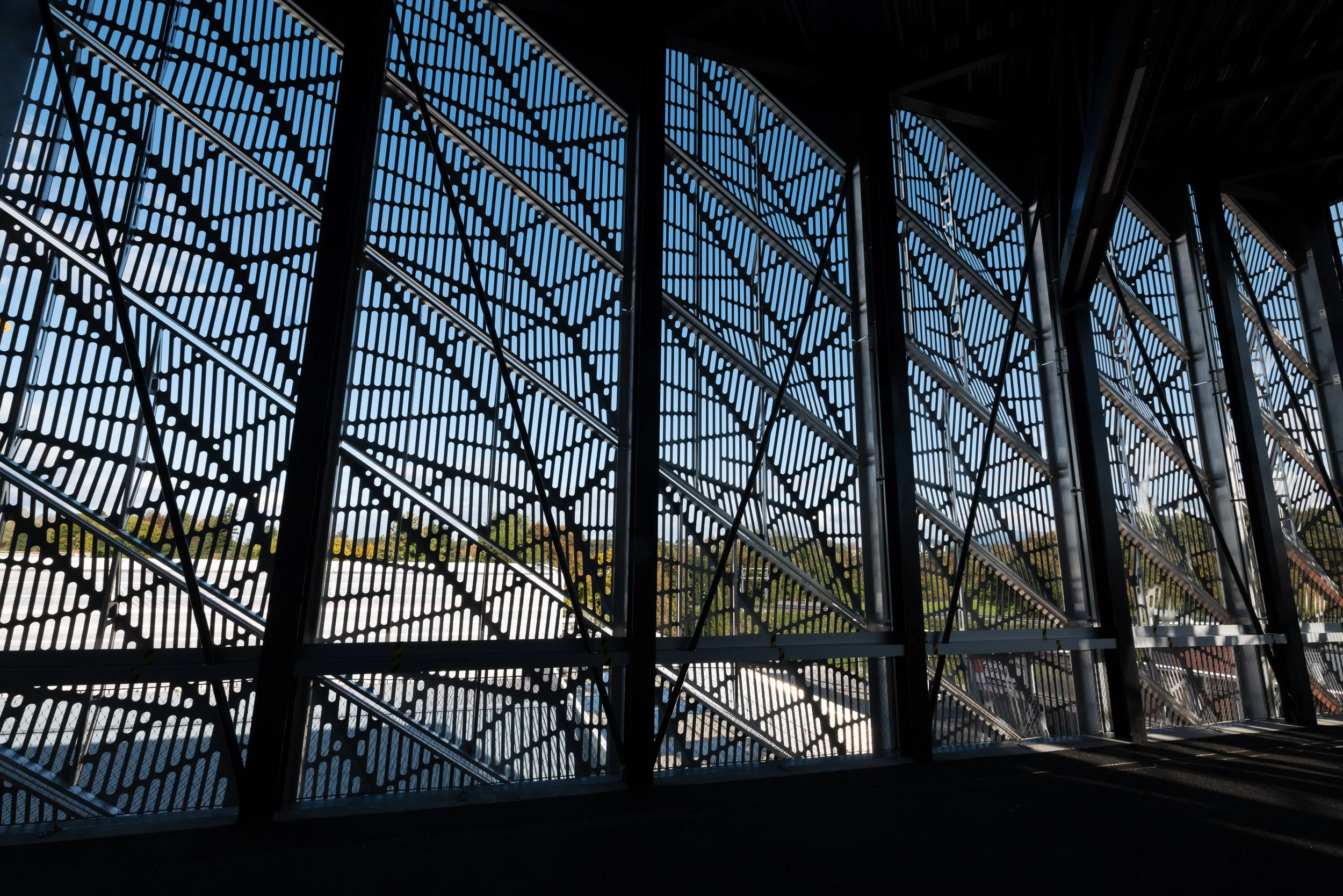

L'enveloppe du bâtiment doit, d'une part, présenter un aspect organique, à l'image de la peau d'un dragon, et, d'autre part, remplir diverses fonctions telles que la protection contre les intempéries, la transmission de la lumière et de la fumée, ainsi que l'illumination nocturne. Un taux de perforation de 50 % sur une partie des éléments en matériau composite et de grandes portées entre les points de transfert des charges ont imposé des exigences élevées à la construction.

Solution

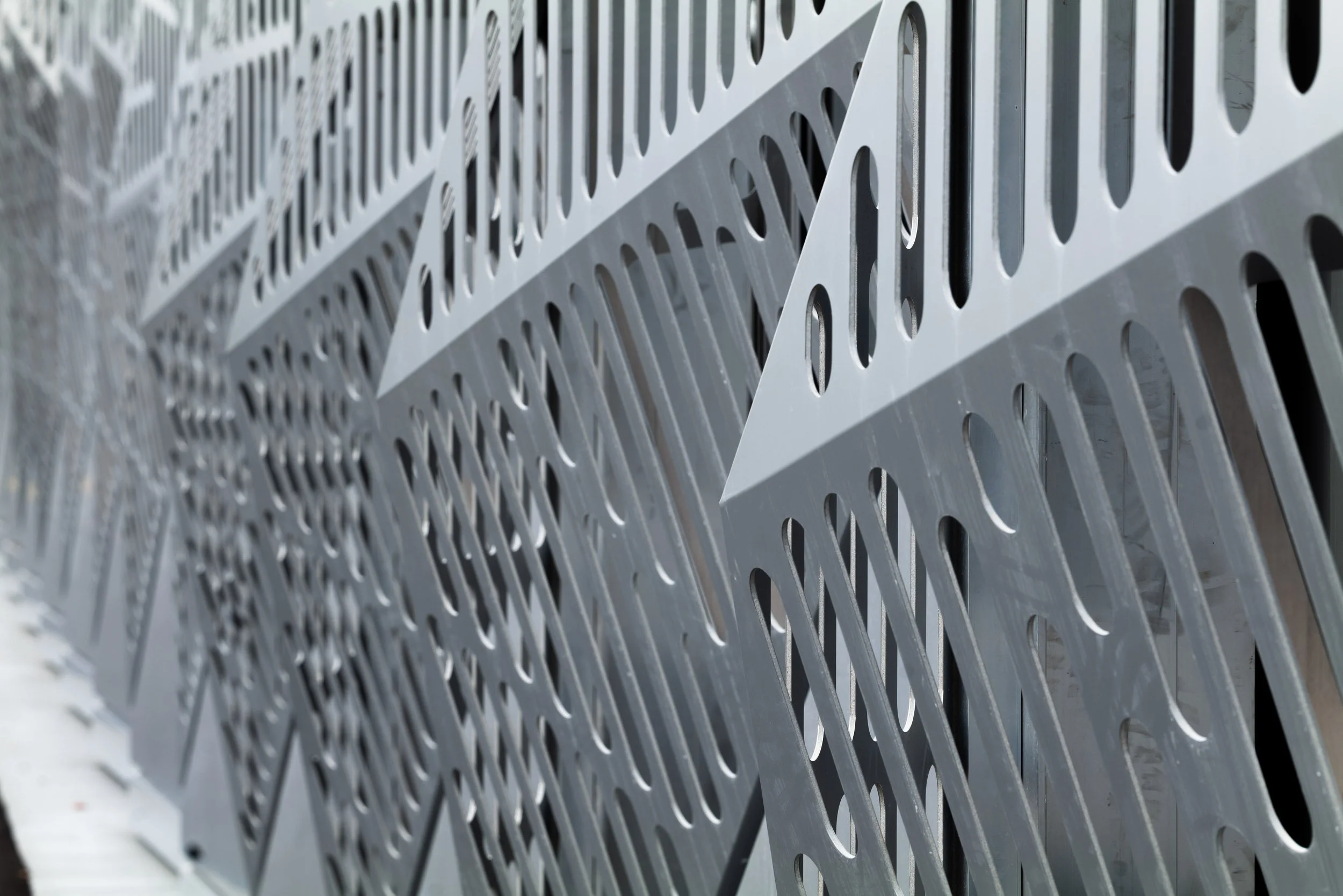

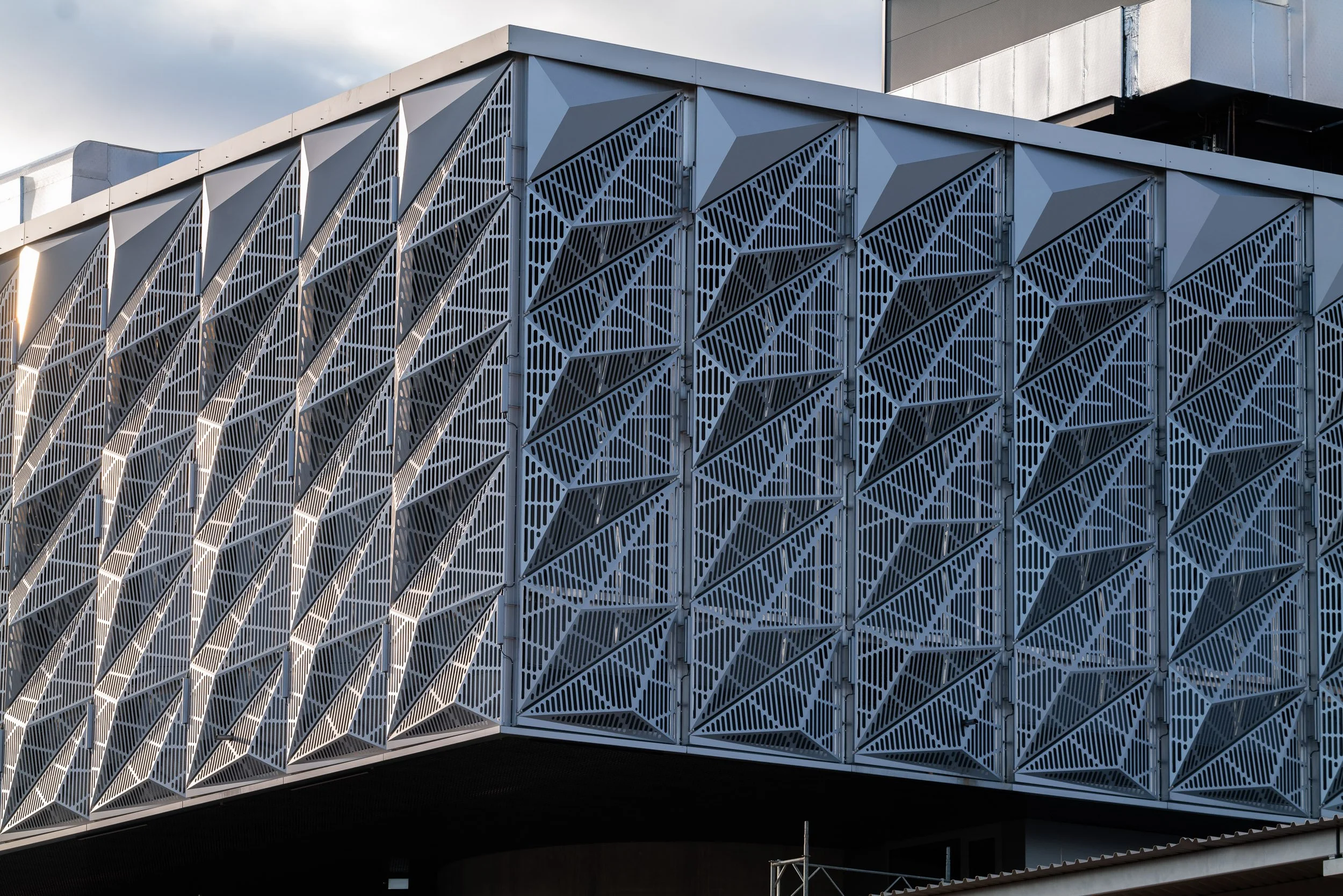

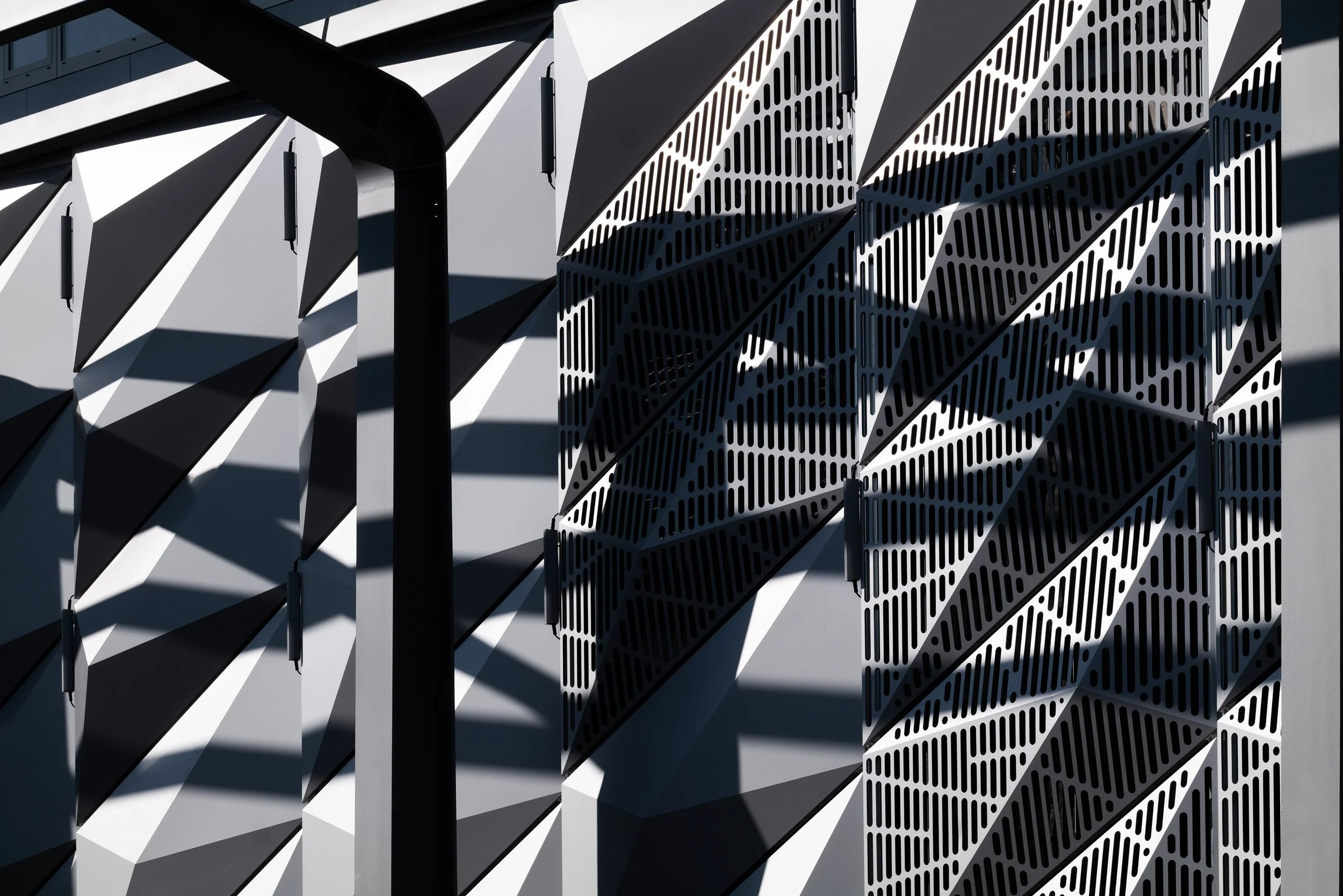

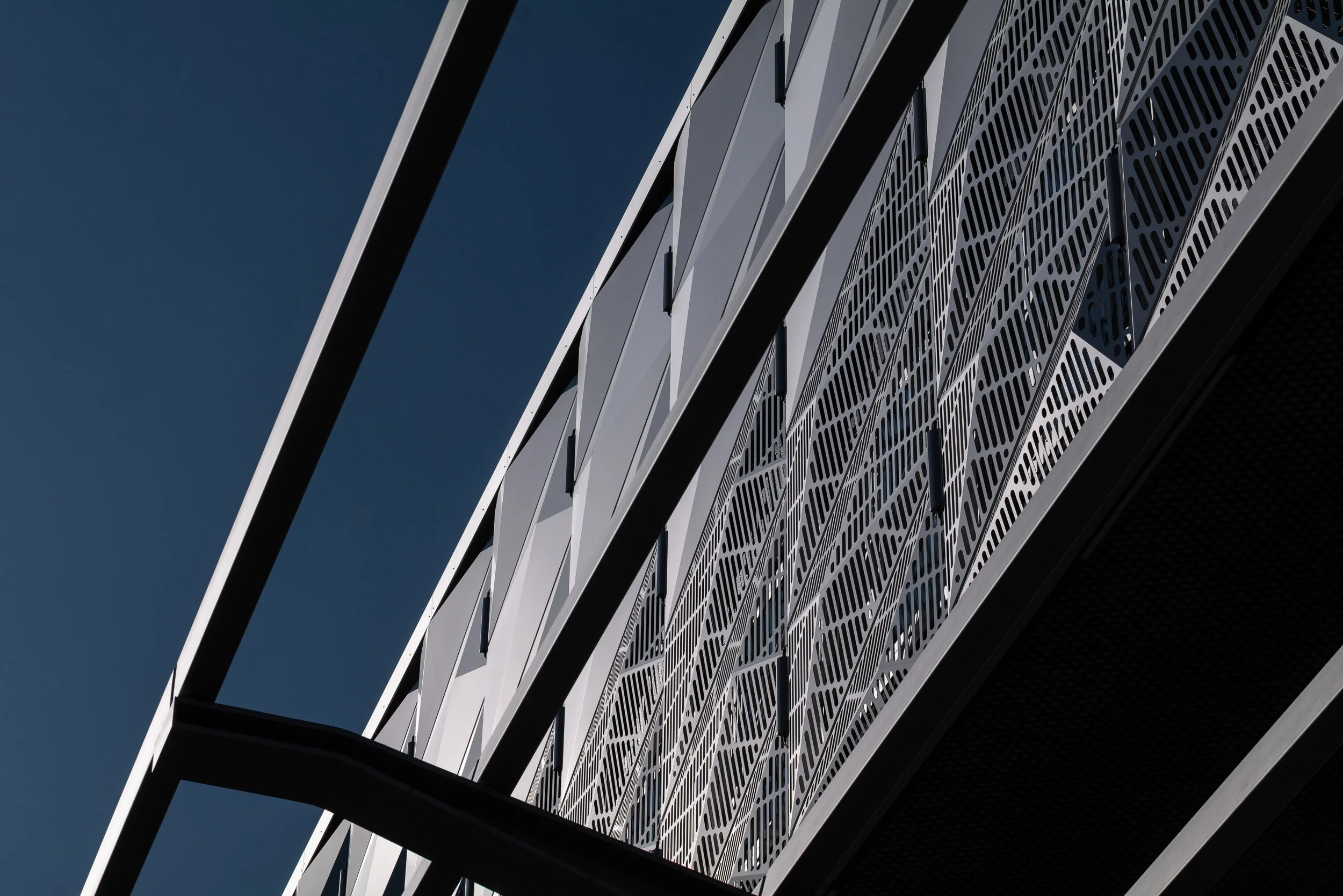

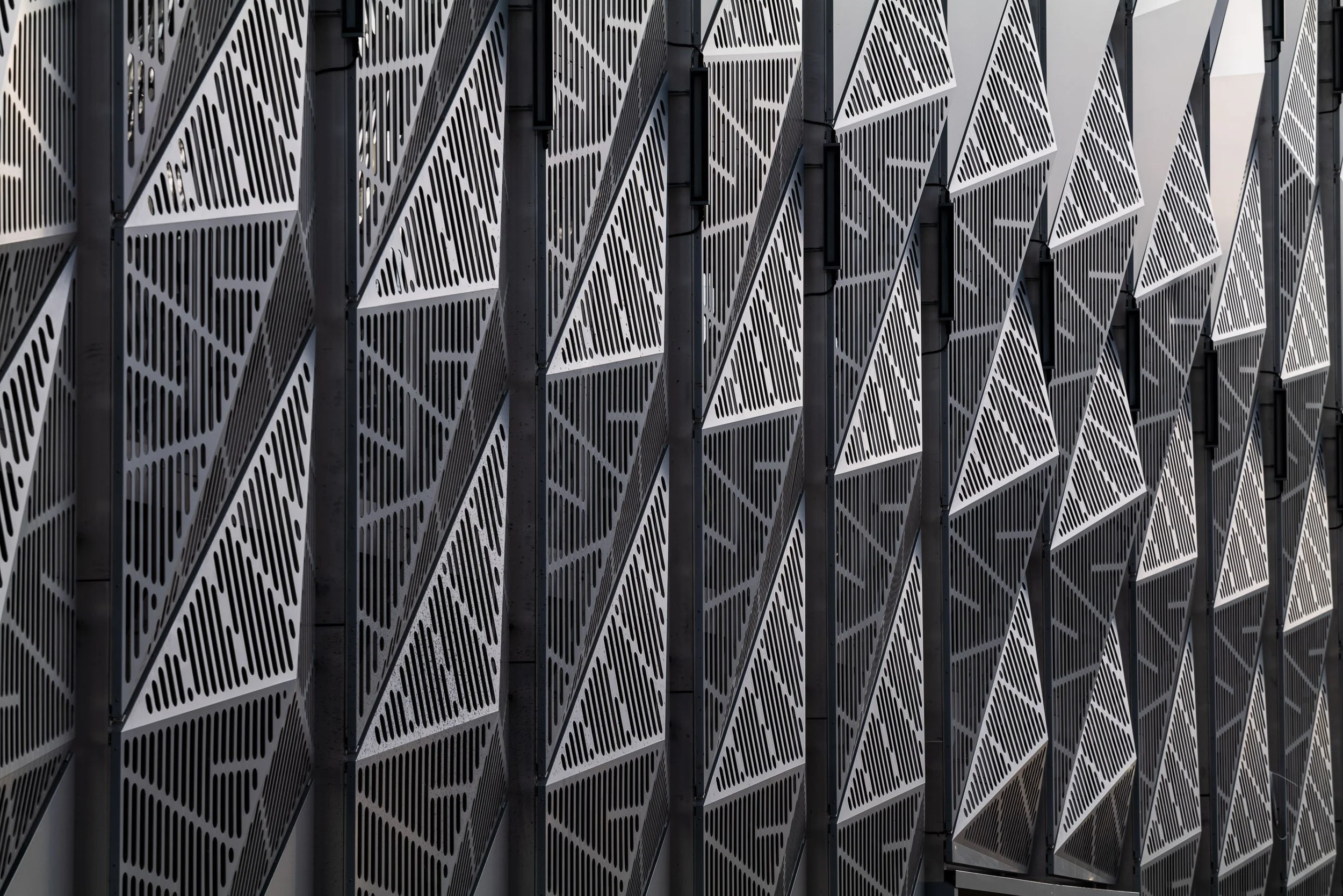

En collaboration avec l'architecte, des éléments ALUCOBOND comportant des découpes ont été conçus de manière à préserver la résistance grâce à des profilés de renfort « dissimulés » qui transfèrent les charges vers les profilés longitudinaux. Chaque élément est fixé aux profilés porteurs verticaux à l’aide de seulement quatre vis autoperceuses, sans contrainte au niveau de la dilatation. Tant les assemblages vissés que l’ensemble des éléments ont été préalablement testés dans notre laboratoire pour résister à la pression et à la succion du vent, puis validés par des calculs par la méthode des éléments finis (FEM).

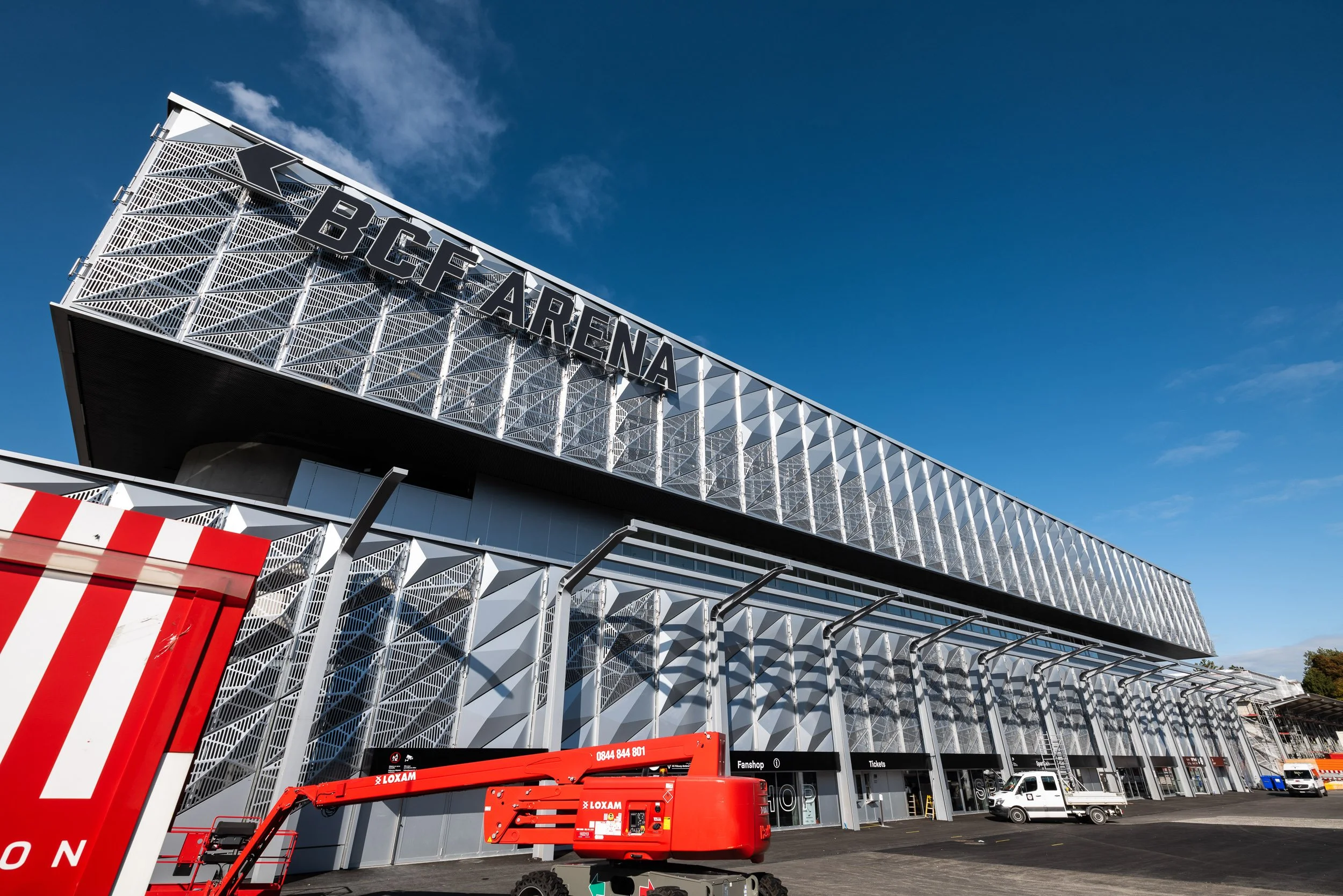

Afin d'assurer un transport sûr et économique, les profilés porteurs en aluminium de la sous-structure ainsi que les éléments 3D ont été usinés dans un atelier situé à proximité du chantier, puis remis « à la demande » à l'entreprise chargée de la façade.

Les systèmes Ecolite en action

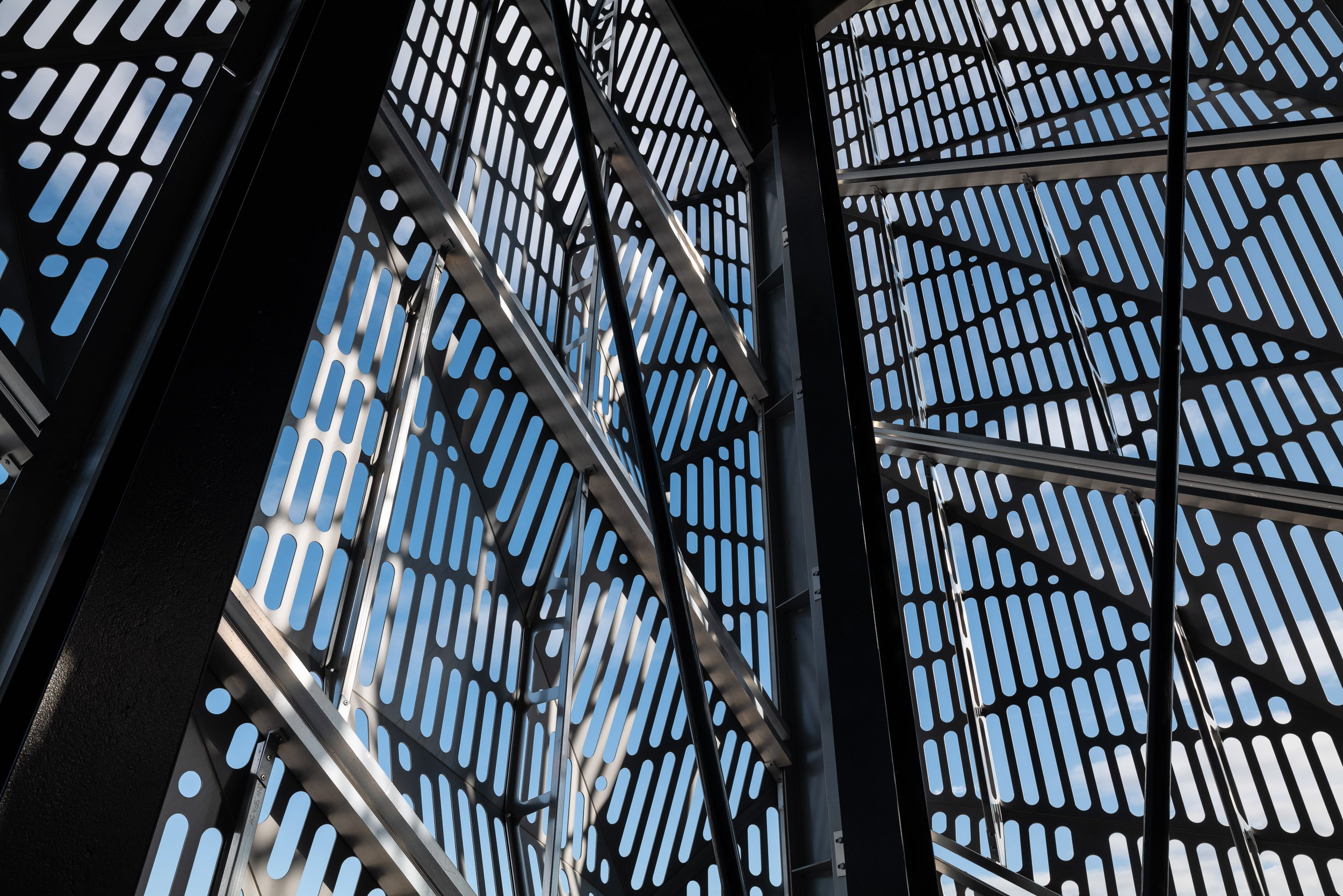

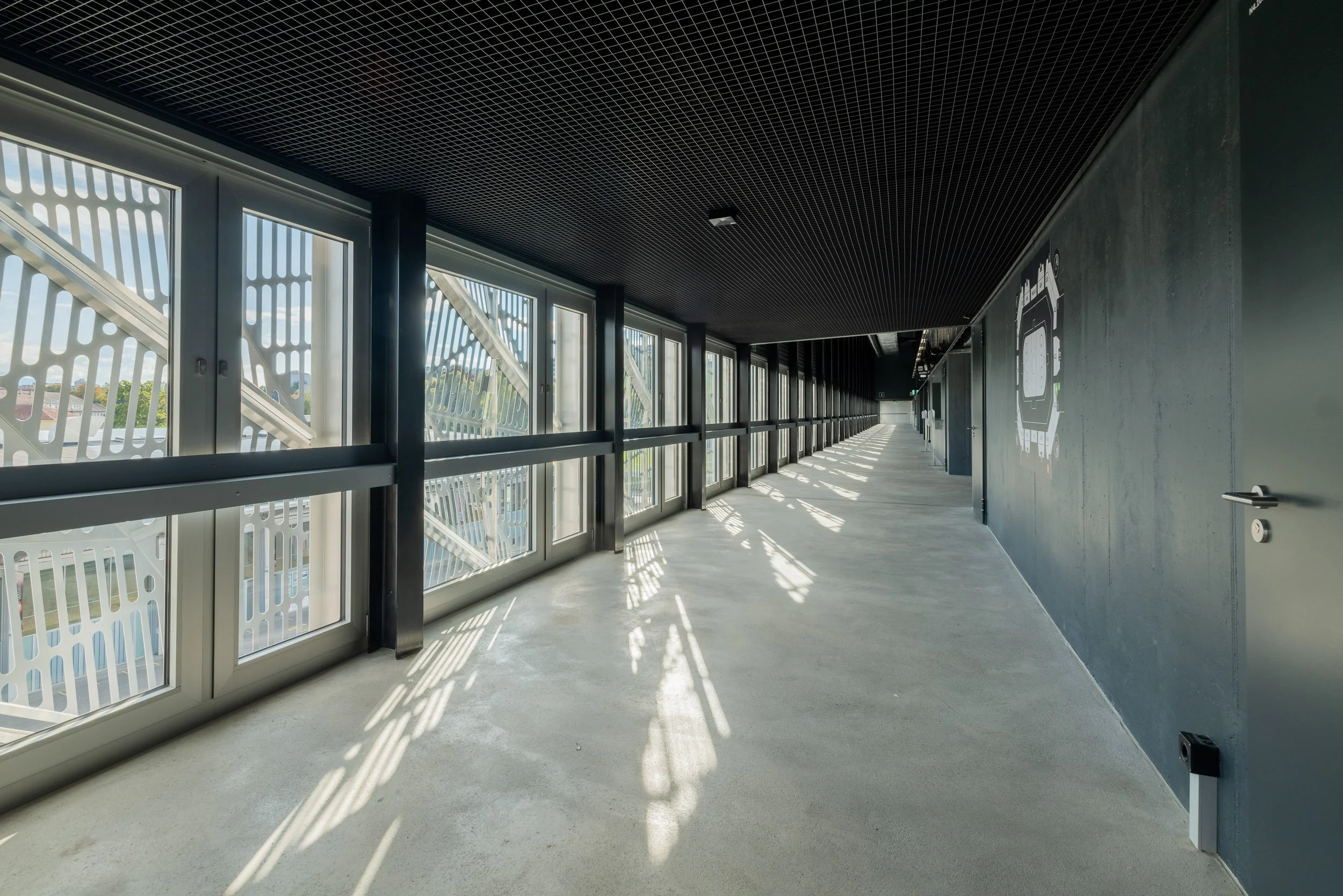

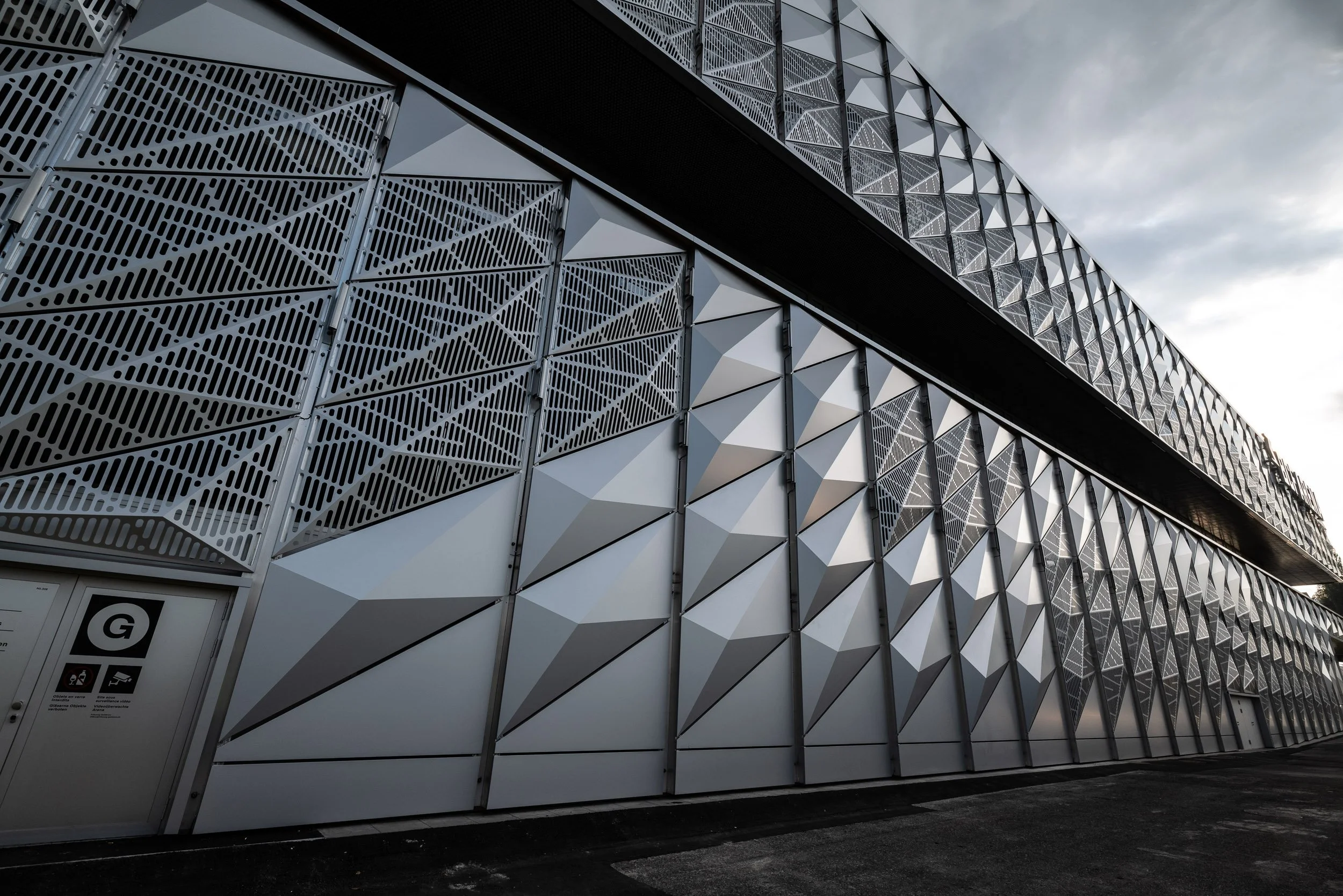

Les grands entraxes verticaux ont été comblés à l'aide d'un profilé spécial en aluminium d'un poids propre de 12 kg/m. Les profilés ainsi que les supports destinés aux éléments 3D ont été spécialement développés pour ce projet. Les panneaux ALUCOBOND ont été fraisés par la société Werkstätte Liechtblick et livrés à plat. Dans les couloirs de lessivage équipés de panneaux plats, des consoles Thermo en V et des profilés en T ont également été utilisés.
