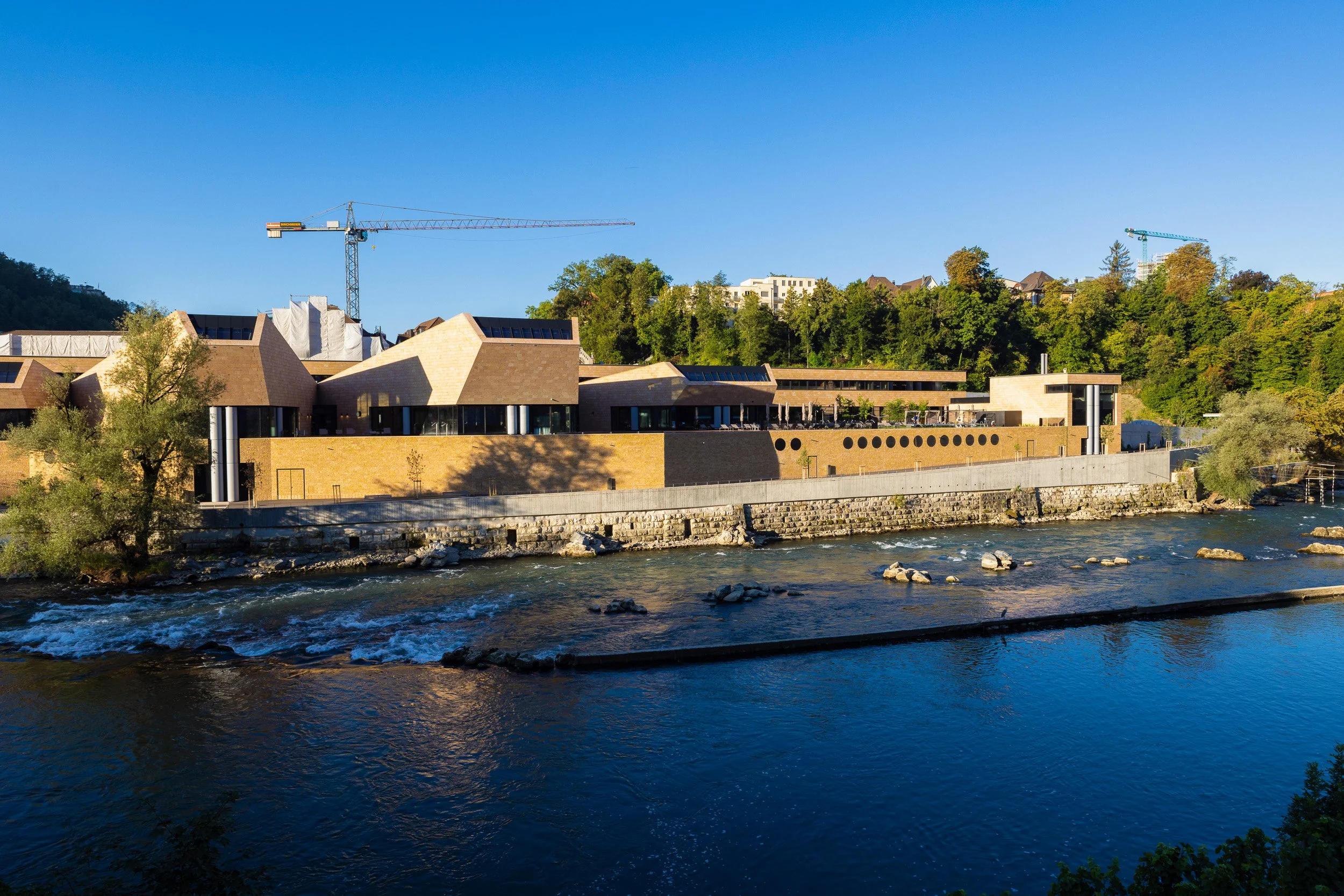

Quartier des bains, Baden
Matériau de façade:
Béton fibré :
Dalles en pierre naturelle
Systèmes Ecolite
Structure porteuse principale :
Système V
Structures secondaires :
Système UB
Système ProdEx
Défi

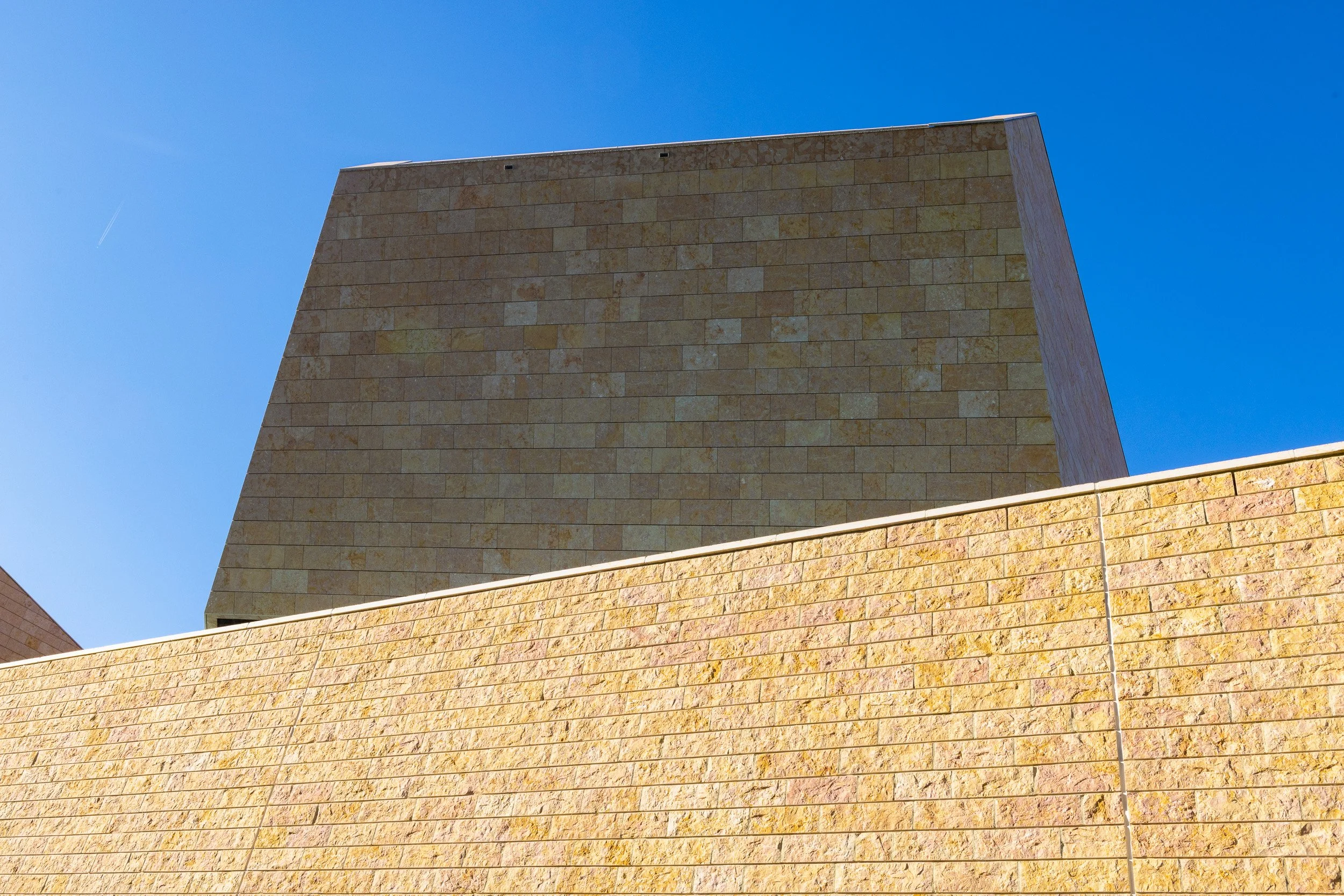

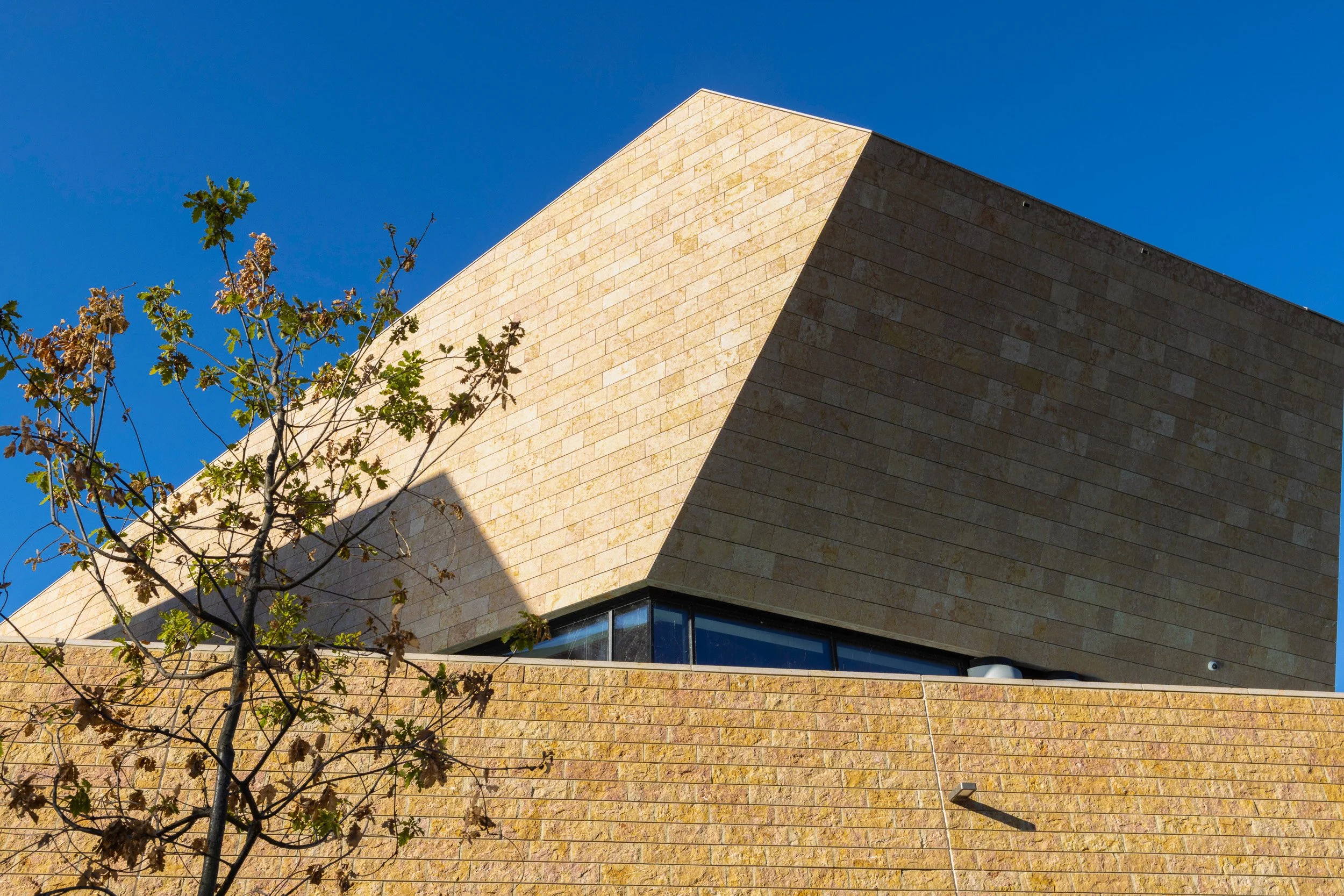

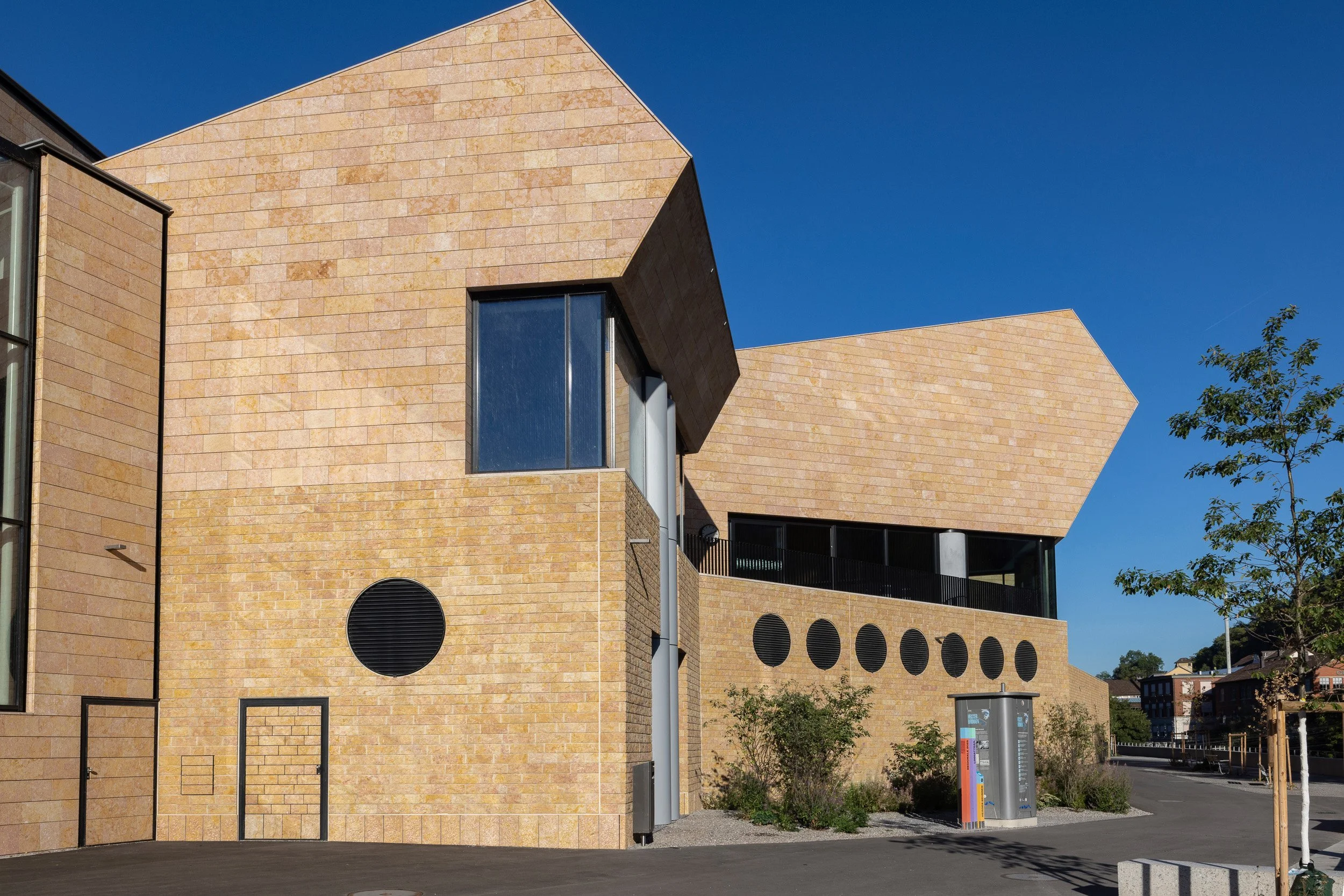

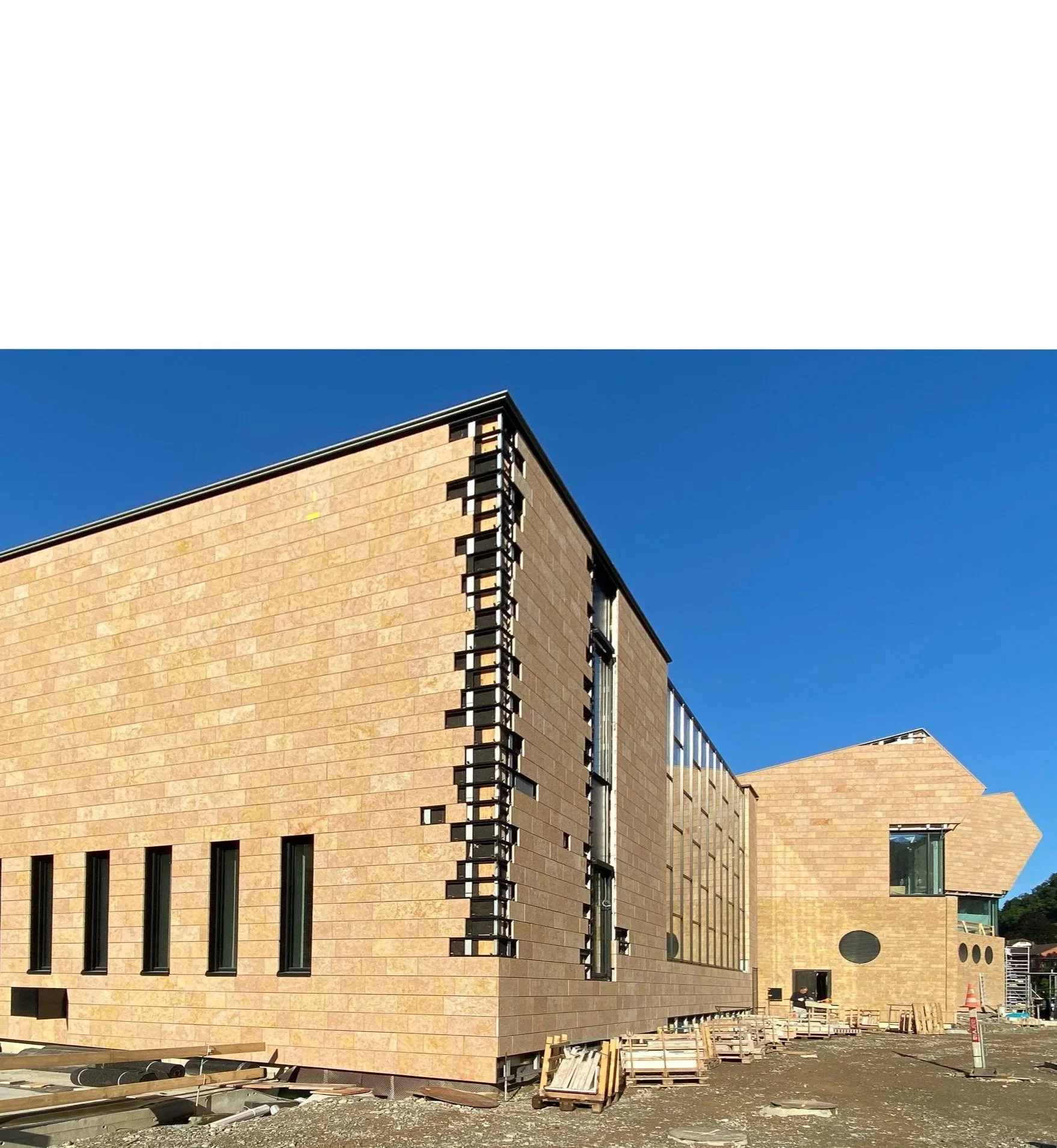

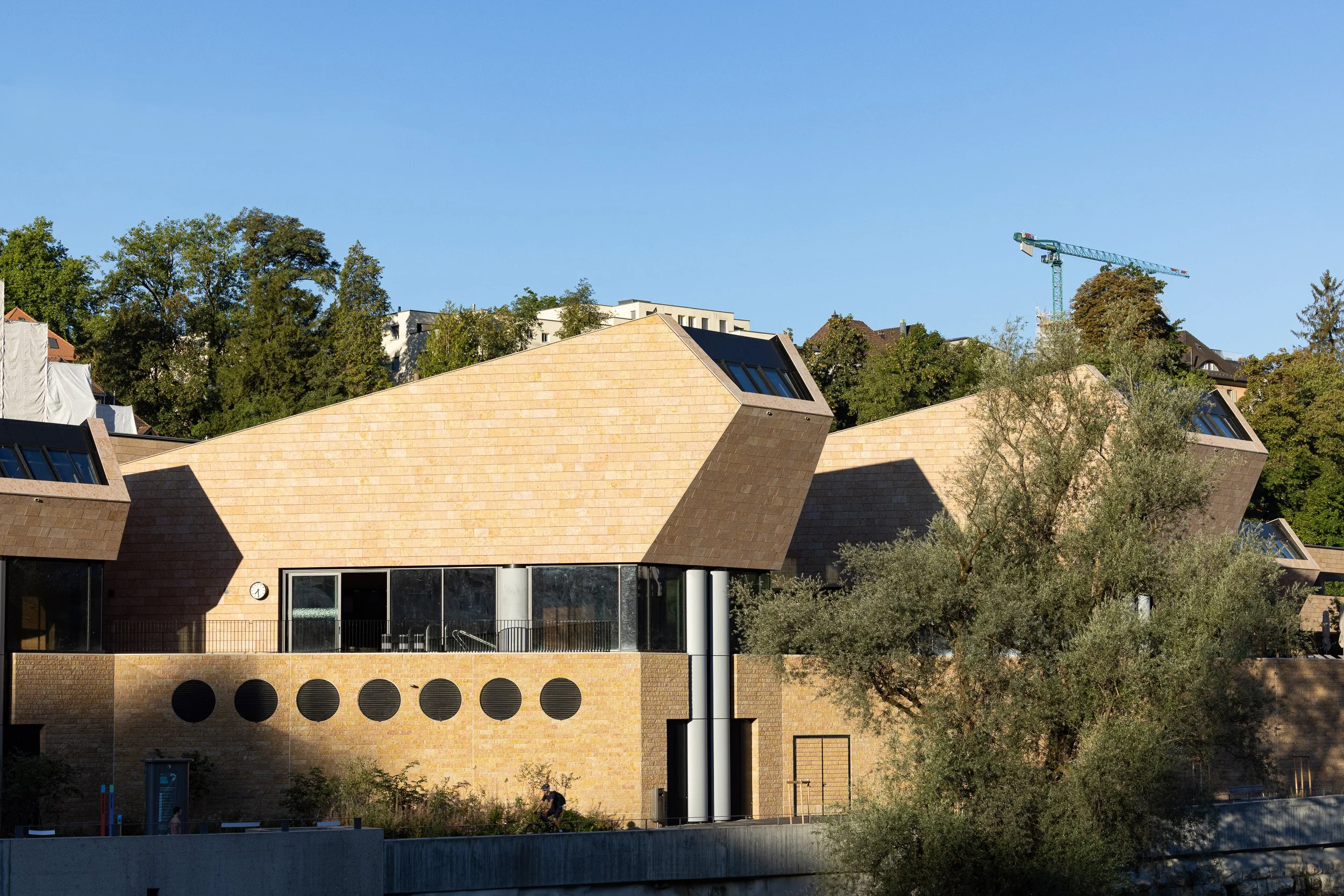

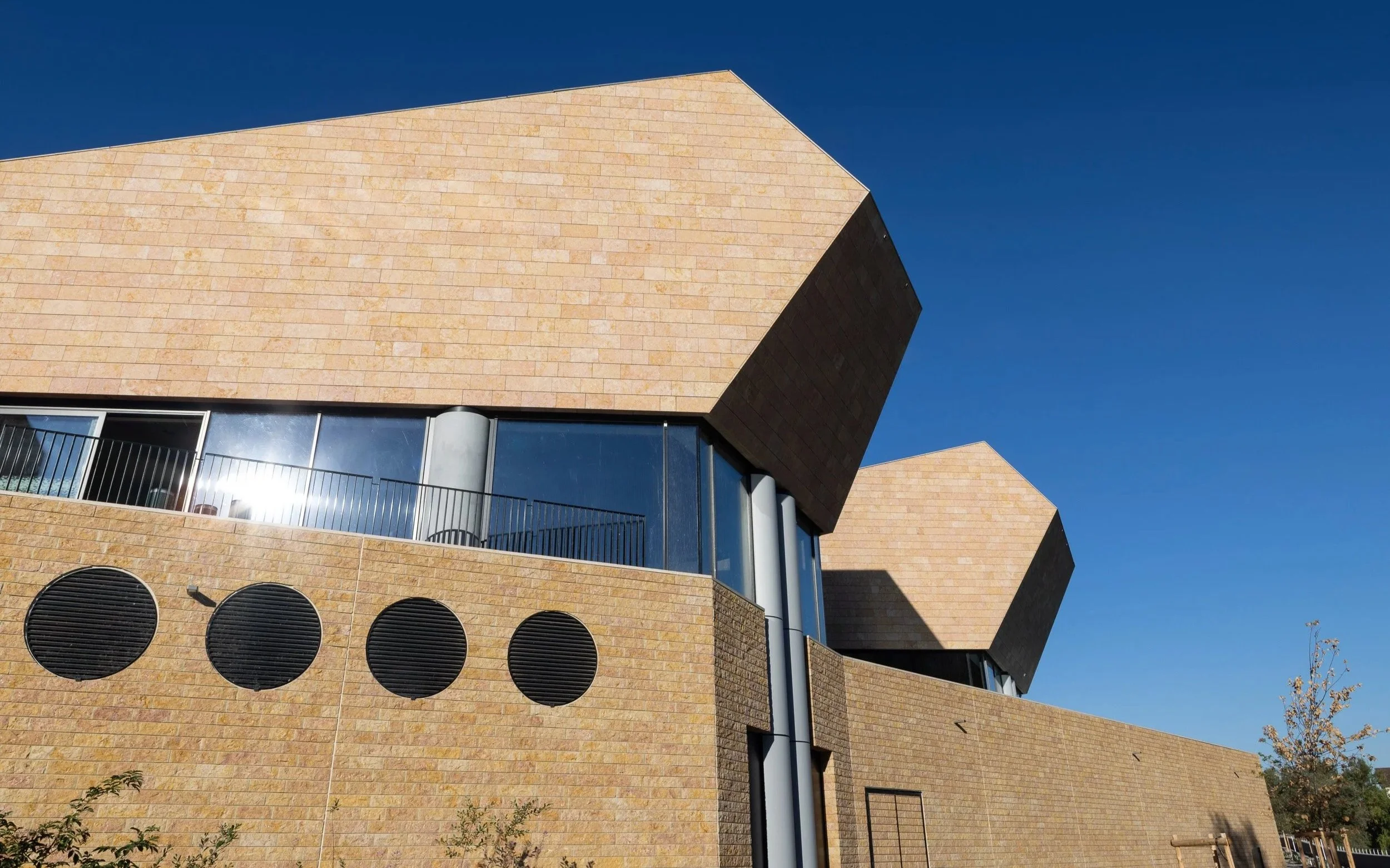

La façade comprend environ 3 600 m² de pierre naturelle ventilée. Les dalles de pierre posées à plat, de longueurs libres, doivent être fixées par bandes de manière invisible. Chaque dalle doit pouvoir être accrochée ou décrochée individuellement. Une attention particulière doit être portée aux murs en surplomb au niveau des « doigts » ainsi qu’aux trappes d’inspection situées au bord du toit. Sur une partie de la façade, des pierres de 10 cm d’épaisseur sont maçonnées sur un support en acier inoxydable et stabilisées à l’aide d’ancrages spéciaux. Les habillages de colonnes en éléments GFB, à l’intérieur comme à l’extérieur, viennent compléter l’ensemble architectural.
Solution

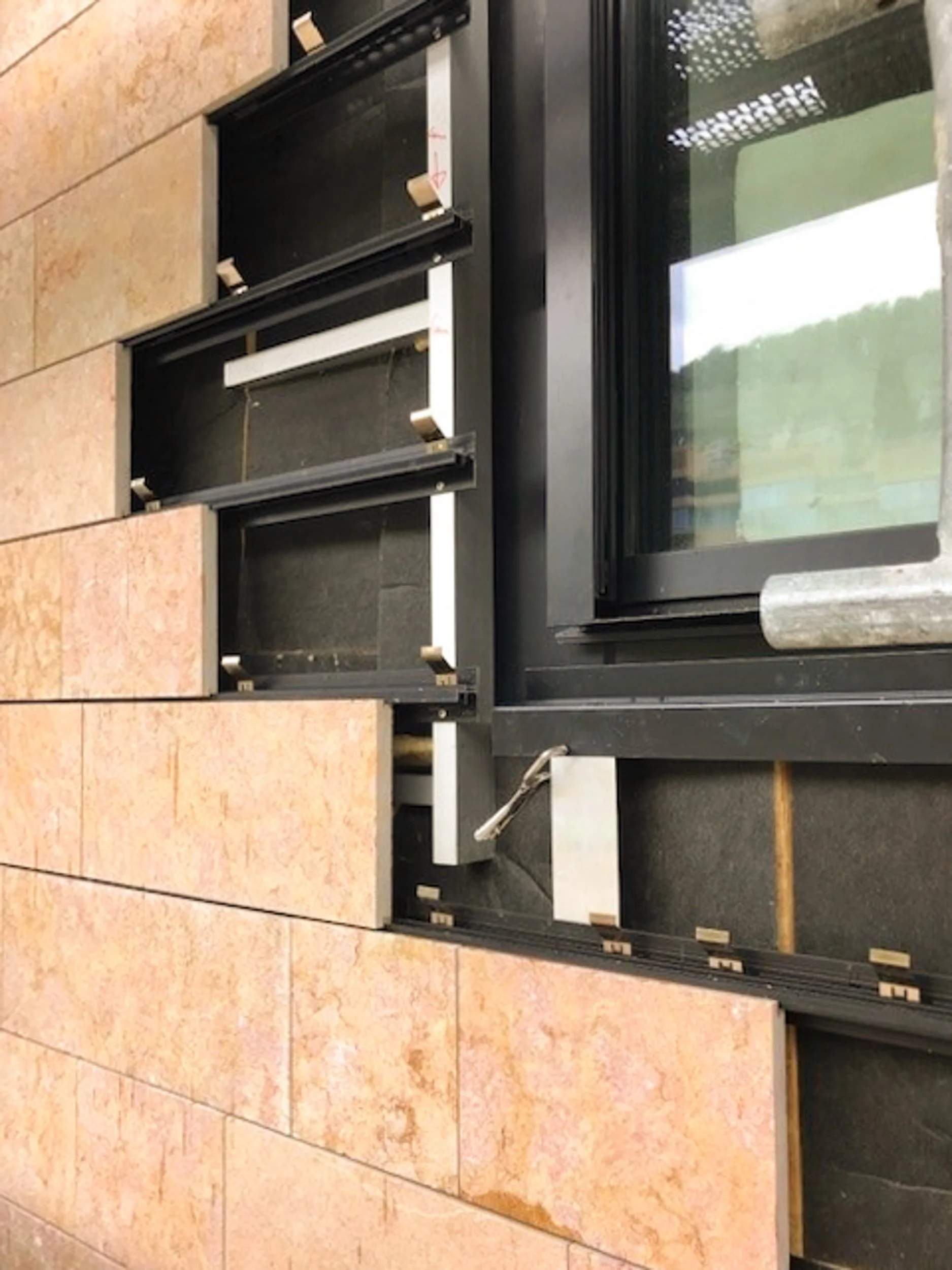

Après de nombreux essais d'éléments de construction sur le mur d'essai Ecolite, il est décidé d'utiliser le système ProdEx et de réduire l'épaisseur des dalles de pierre de 40 mm à 30 mm. La fixation invisible, un montage simple et rapide des dalles de pierre dans les profilés horizontaux anodisés noirs et l'interchangeabilité ultérieure des dalles de pierre sont garantis pour ce projet. À divers endroits, la sous-construction primaire composée de consoles Thermo V, de sécurités antisismiques et de profilés verticaux en T est complétée par des consoles spéciales en acier inoxydable en fonction des circonstances.
Les systèmes Ecolite en action
Toutes les pièces et tous les profilés en aluminium sont anodisés conformément aux exigences.
Structure porteuse principale: consoles en V «
Thermo », dispositifs antisismiques, profilés en T.Ouvrage de support secondaire: système ProdEx d'
, diverses consoles en acier inoxydable, système UB, ainsi que des travées préfabriquées pour les habillages de colonnes GFB.
Photos : Dani Zehnder, Ecolite AG
