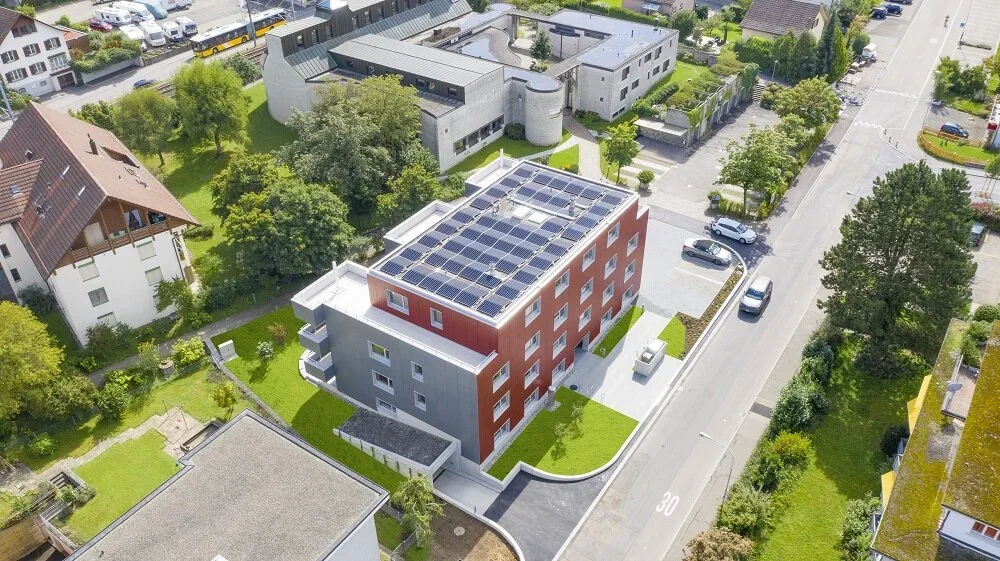

Seewadelstrasse, Affoltern a.A.

Matériau de façade: modules photovoltaïques «

»

Systèmes Ecolite

Structures secondaires :
Système OM
Système KA Solar

Défi

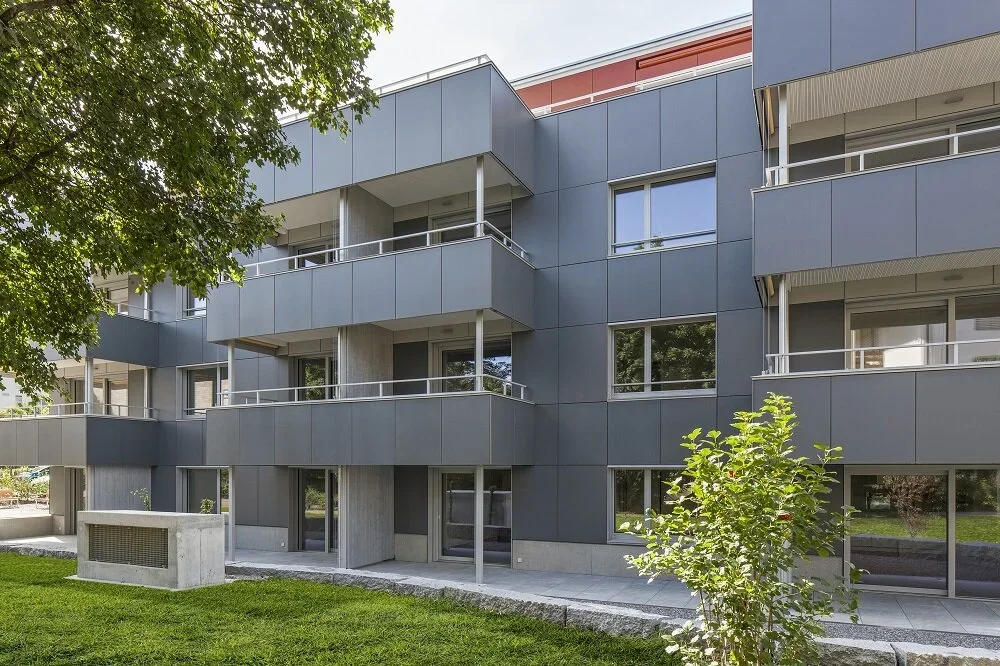

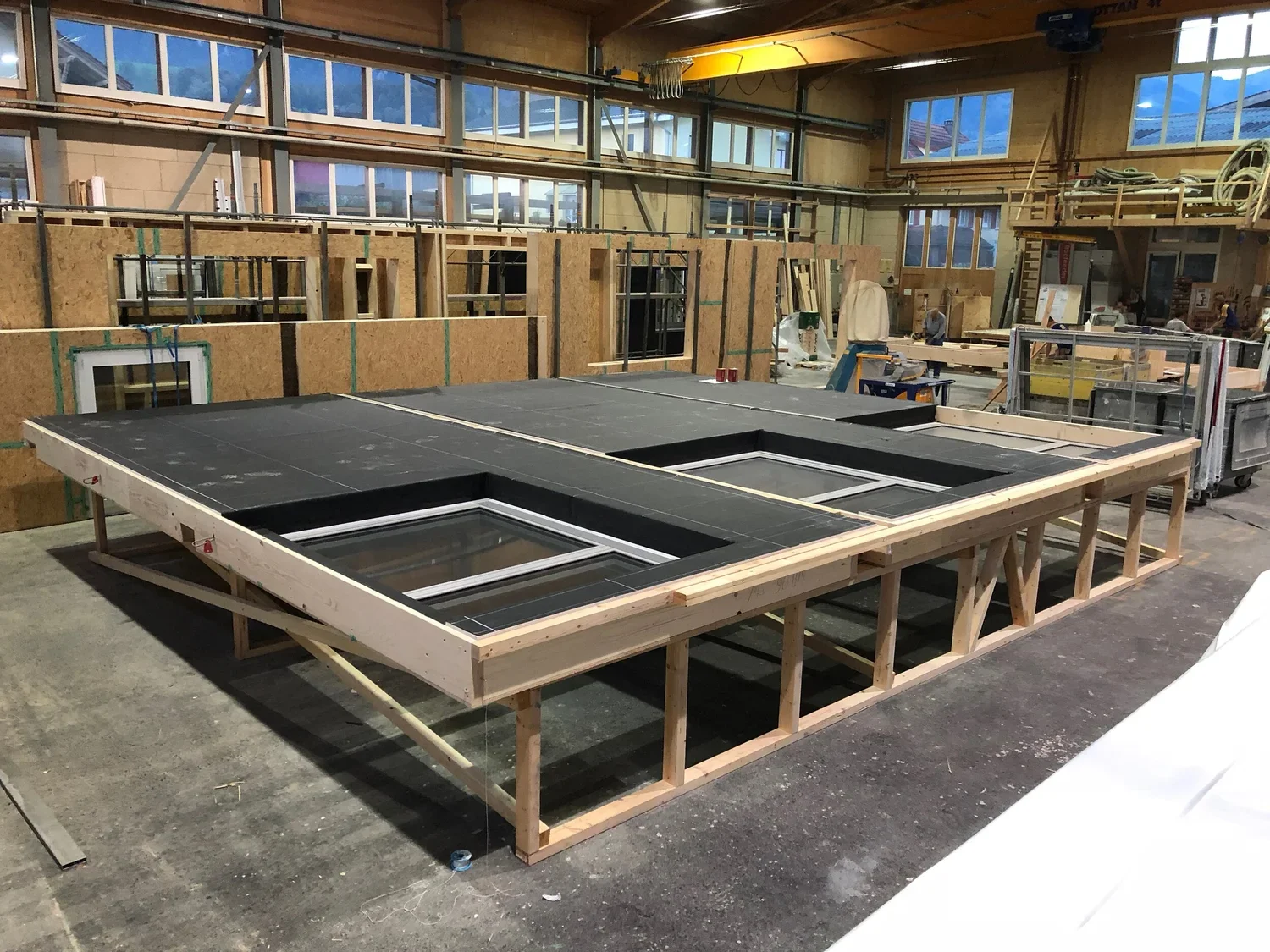

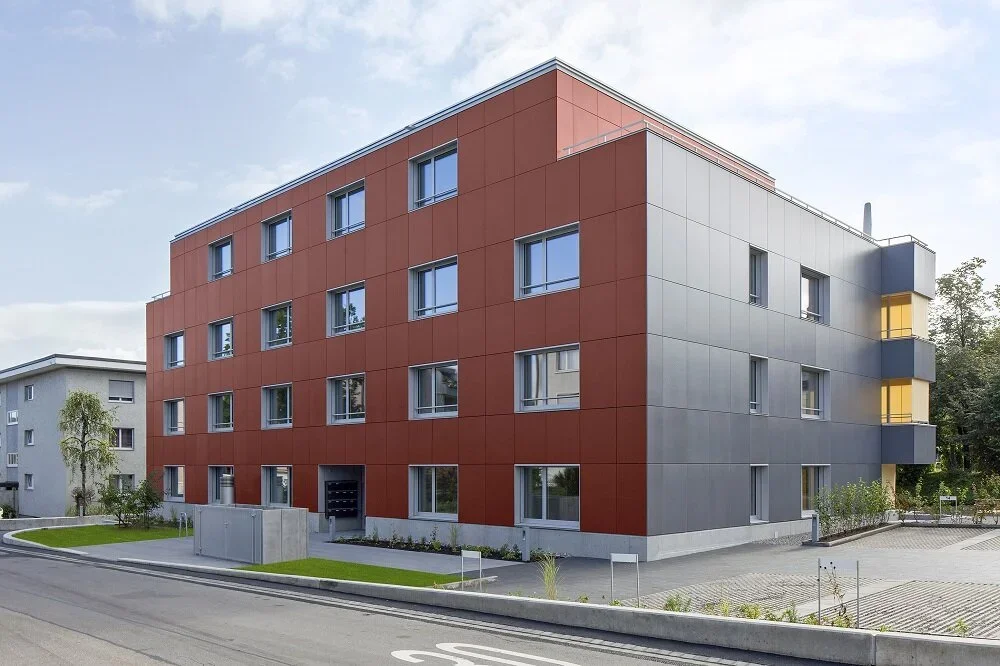

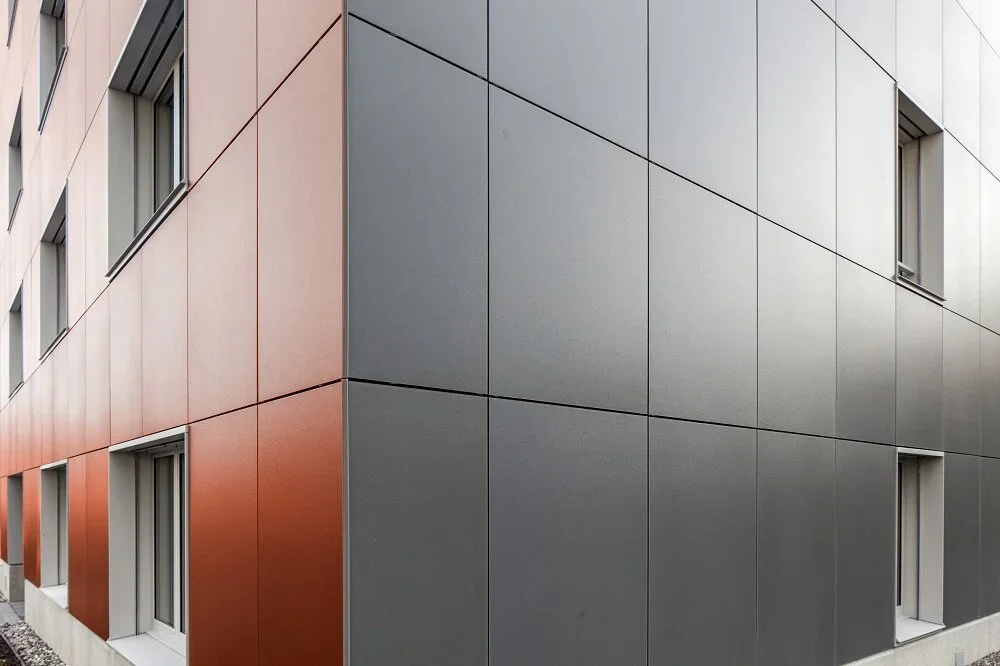

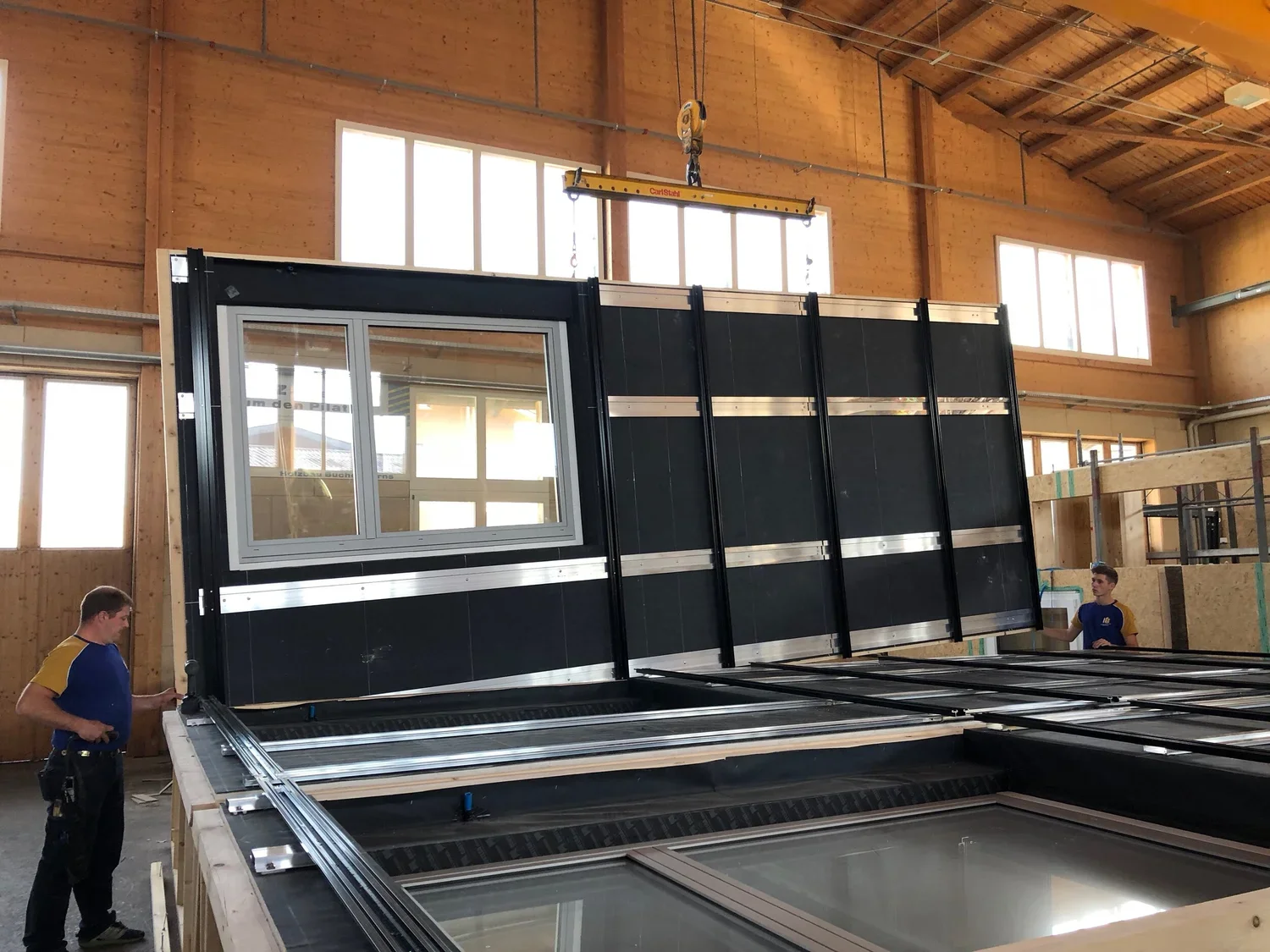

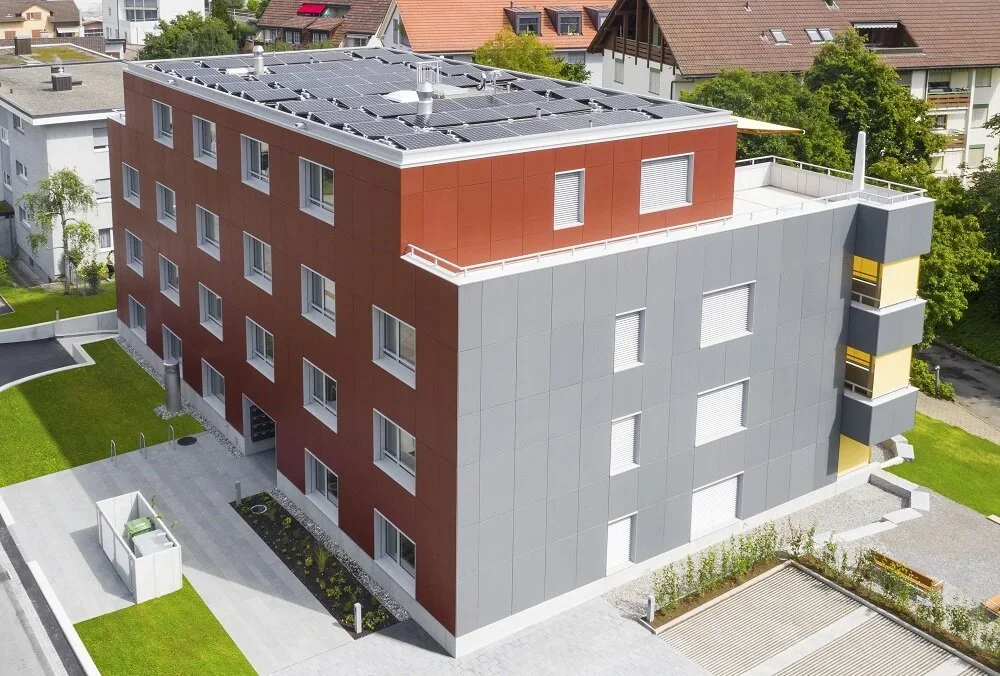

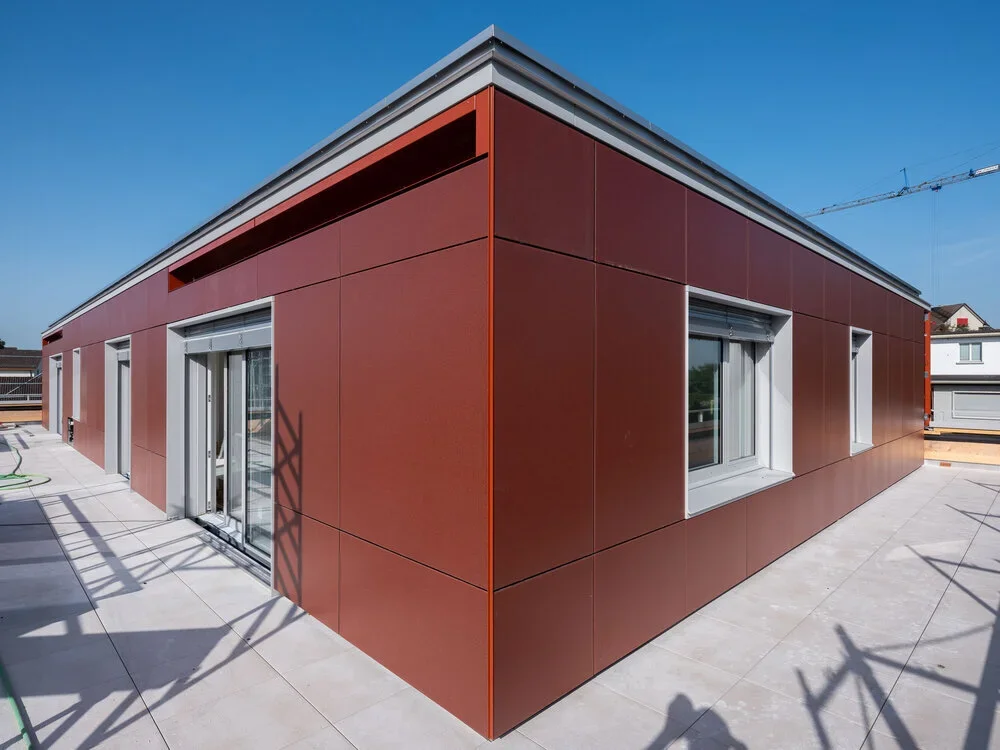

Le nouveau bâtiment est une maison à énergie positive de construction hybride, dont la façade photovoltaïque a été conçue par la entreprise Schweizer Metallbau. La sous-structure doit être construite au niveau du papier éolien. Dans le cadre d'un projet fédéral de P+D, il a même été demandé qu'une partie de la sous-structure soit pré-montée à titre d'essai dans le hall de production de l'entreprise de construction en bois. Toutes les façades des bâtiments, y compris les parapets des balcons, doivent être revêtues de modules photovoltaïques.

Solution

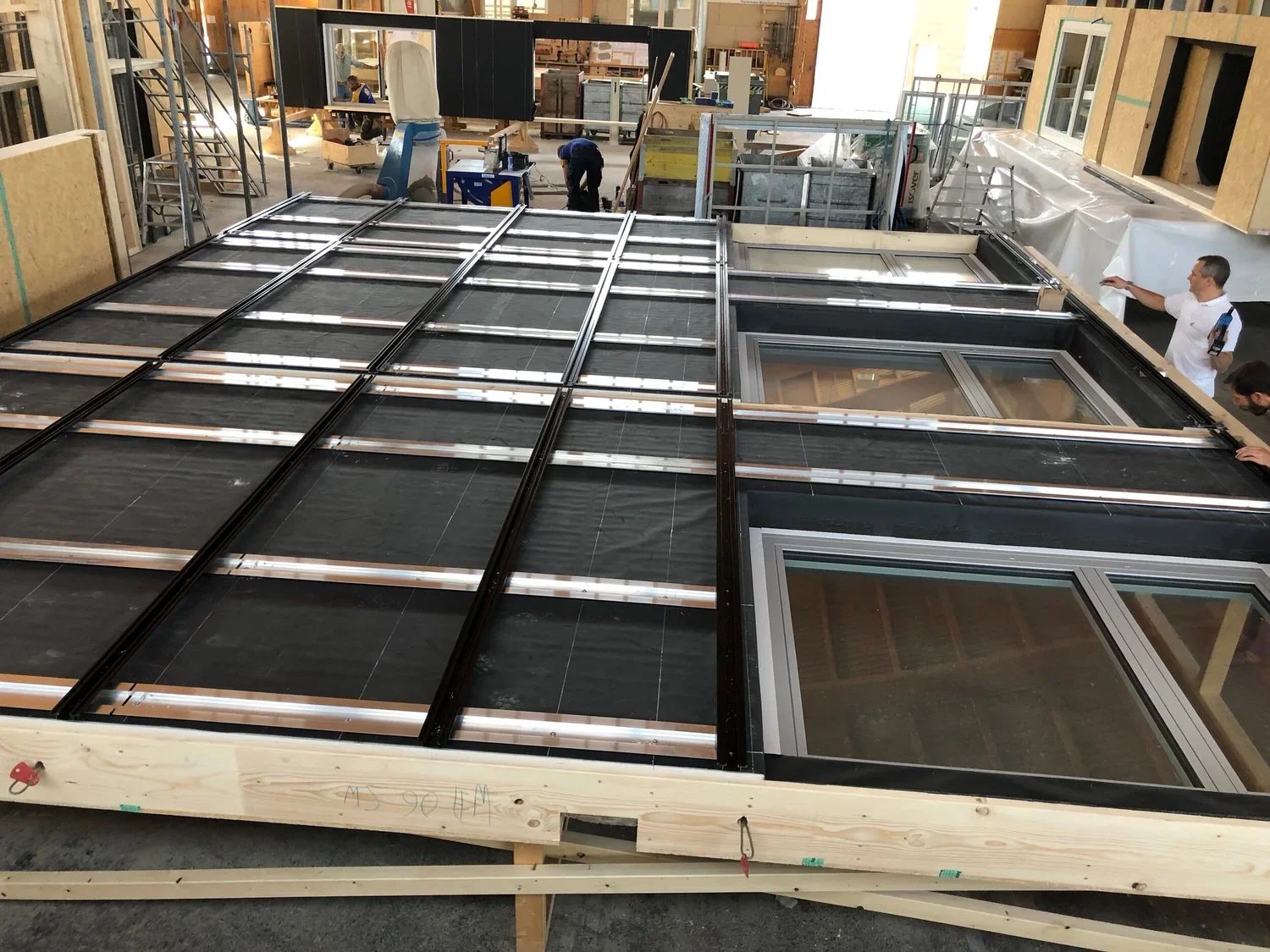

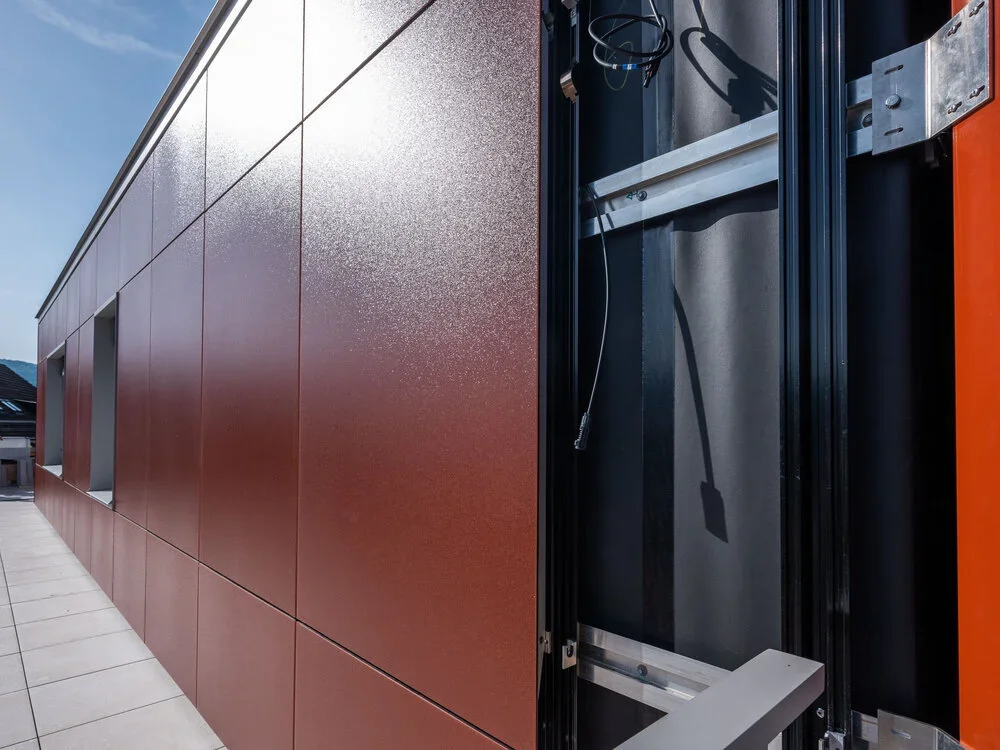

Afin d'obtenir le plus haut degré de liberté possible pour le positionnement des profils de support verticaux et en même temps un rail d'insertion pour les câbles des modules PV, des anneaux horizontaux d'un profil oméga ont été placés autour du bâtiment. Le Royaume-Uni secondaire, spécifique au système, pourrait alors être complètement préassemblé et préparé pour les modules PV. Les modules photovoltaïques eux-mêmes ont été mis sur rails par entreprise Abadis AG à l'aide d'une bande certifiée pour les façades de entreprise tesa tape Switzerland.

Les systèmes Ecolite en action

• Tous les systèmes
  ProfiléOmegaprofil OM, profondeur de montage 20 mm, avec raccords de profilés, profilé porteur KA 25, laqué noir, système de rail secondaire KA-Solar pour modules rabattables.

• Structure porteuse principale
  Profilé Oméga OM, profondeur de 20 mm, avec raccords de profilés, profilé porteur KA 25, laqué noir.

• Structure porteuse secondaire

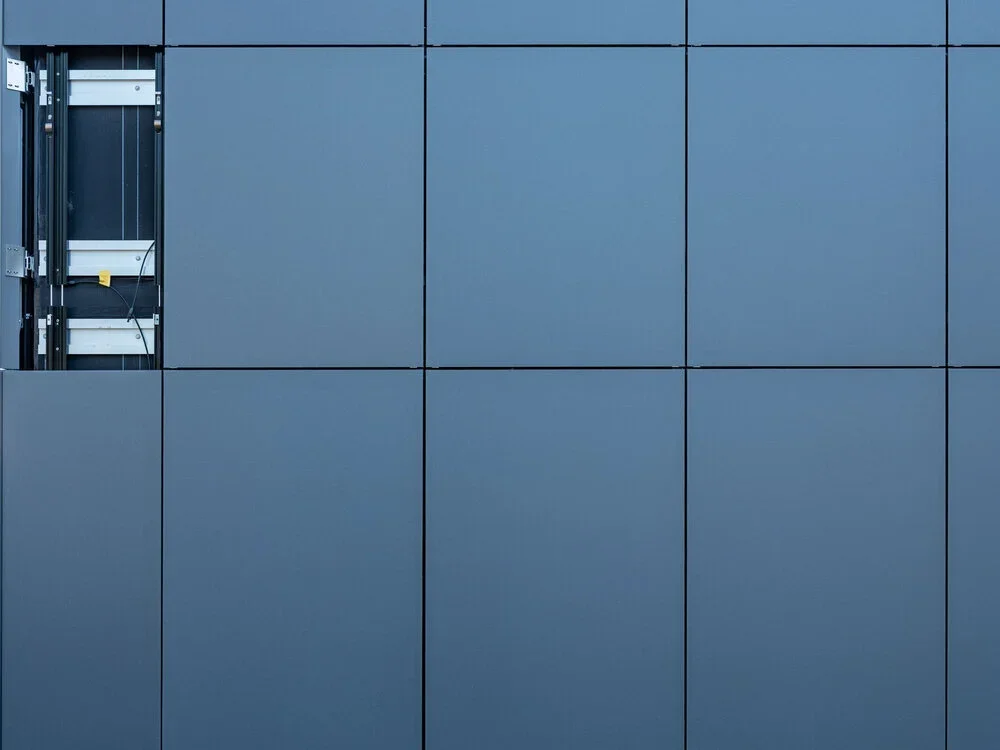

  Système de structure porteuse secondaire KA-Solar pour modules rabattables.

---
