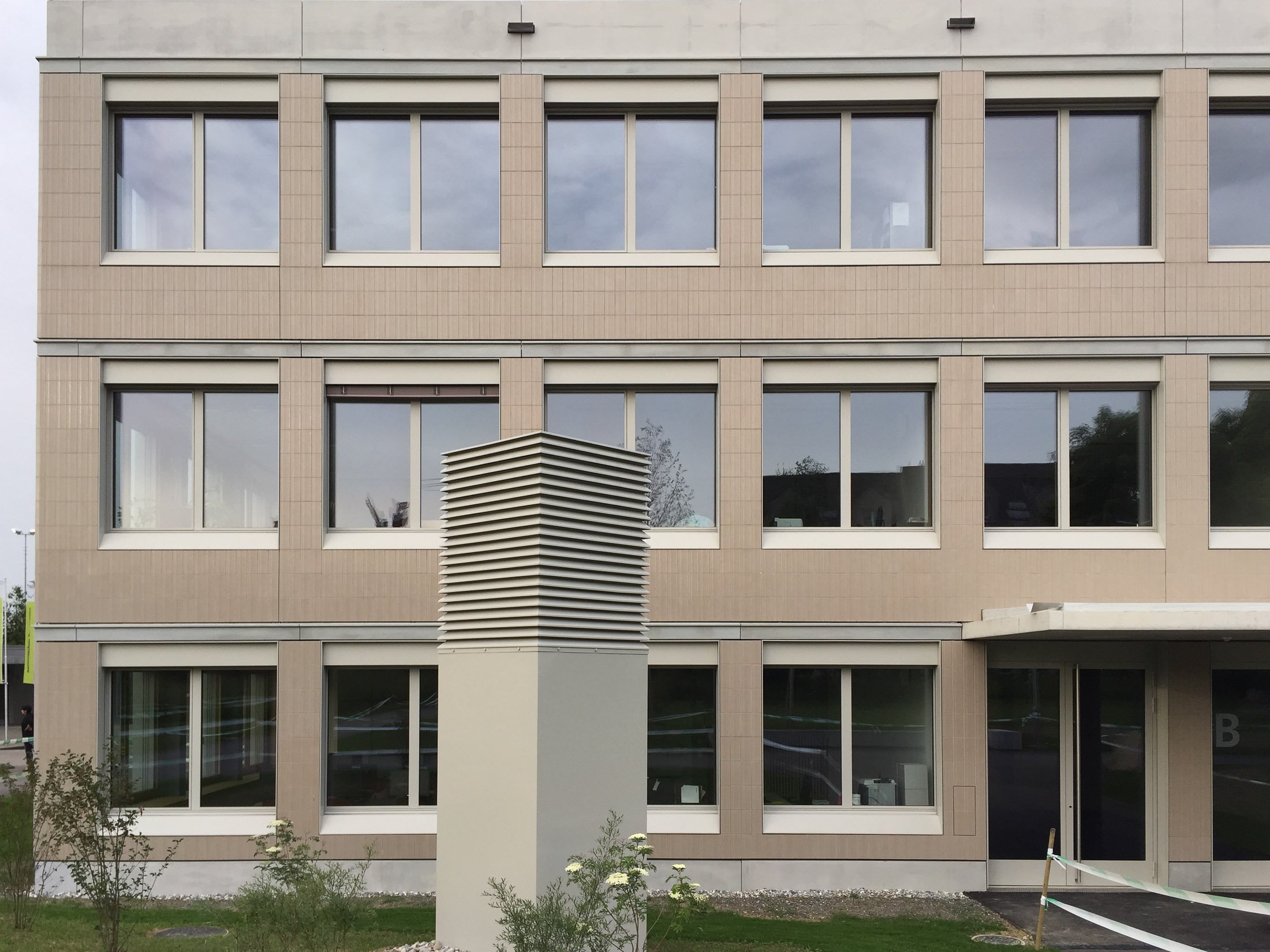

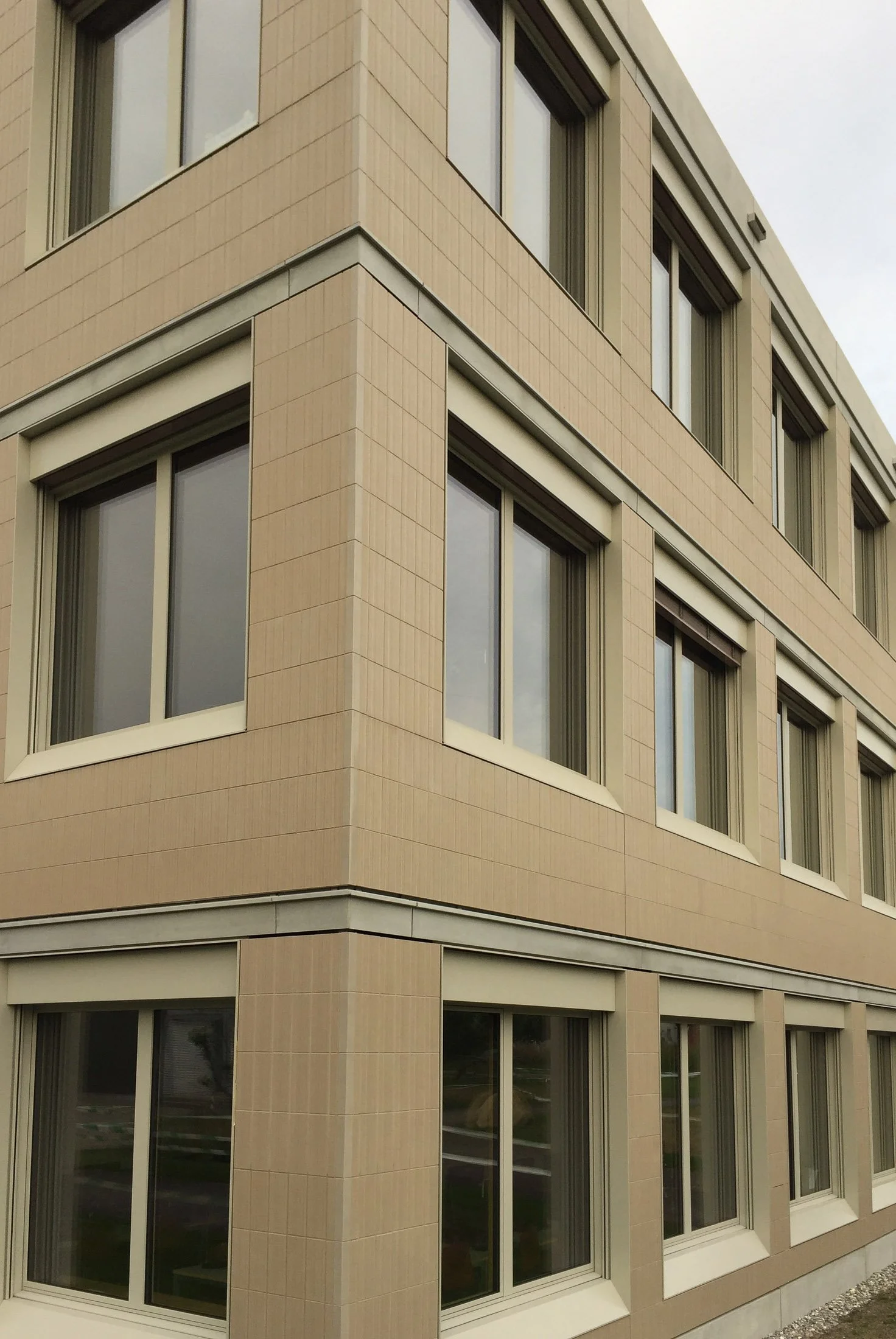

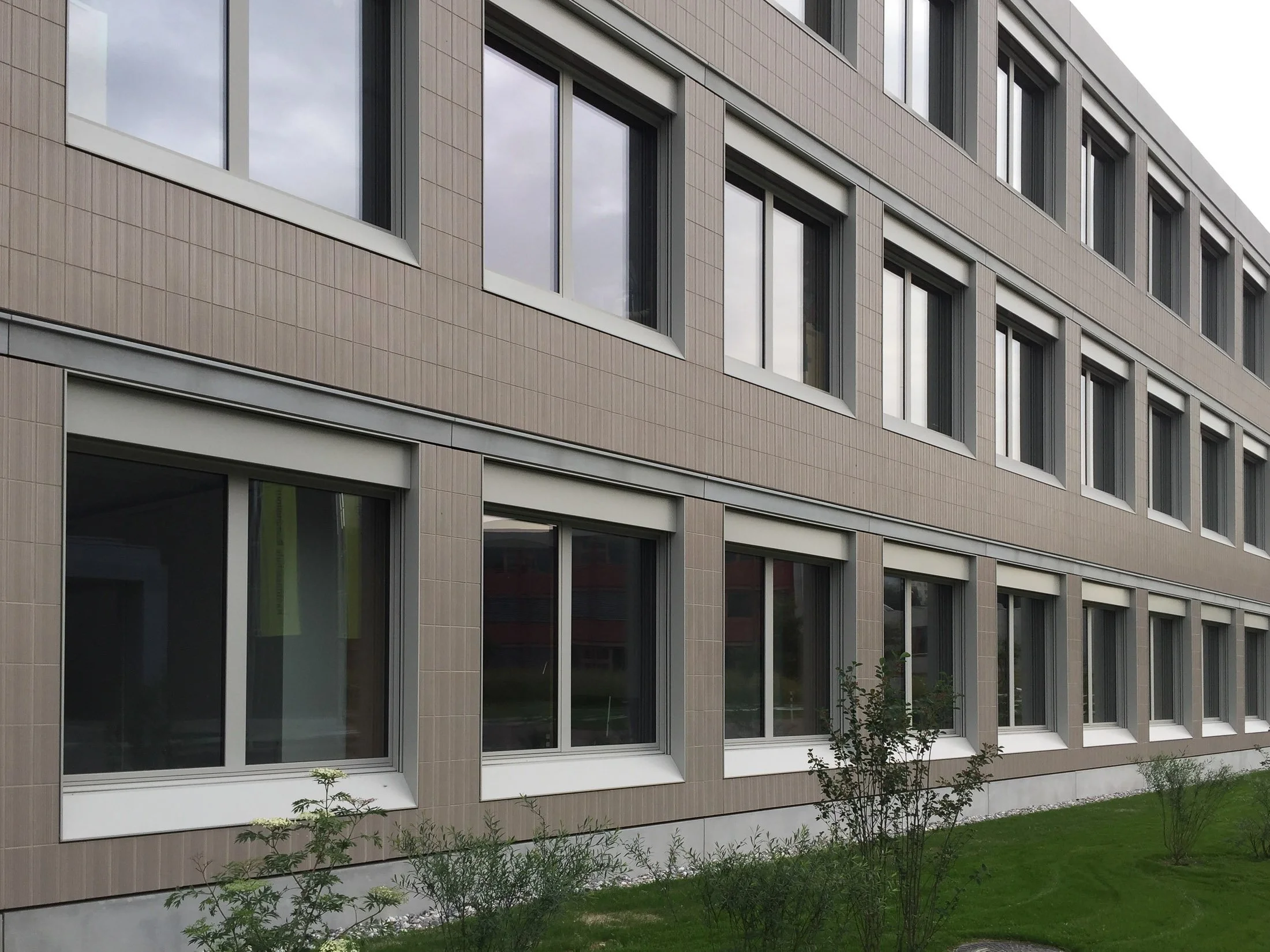

École de Weitenzelg, Romanshorn
Matériau de façade
Panneaux de support d'enduit «
» en béton fibré
Systèmes Ecolite
Structures porteuses principales :
Système H
Système V
Structures secondaires :
Système UB
Système OM
Défi

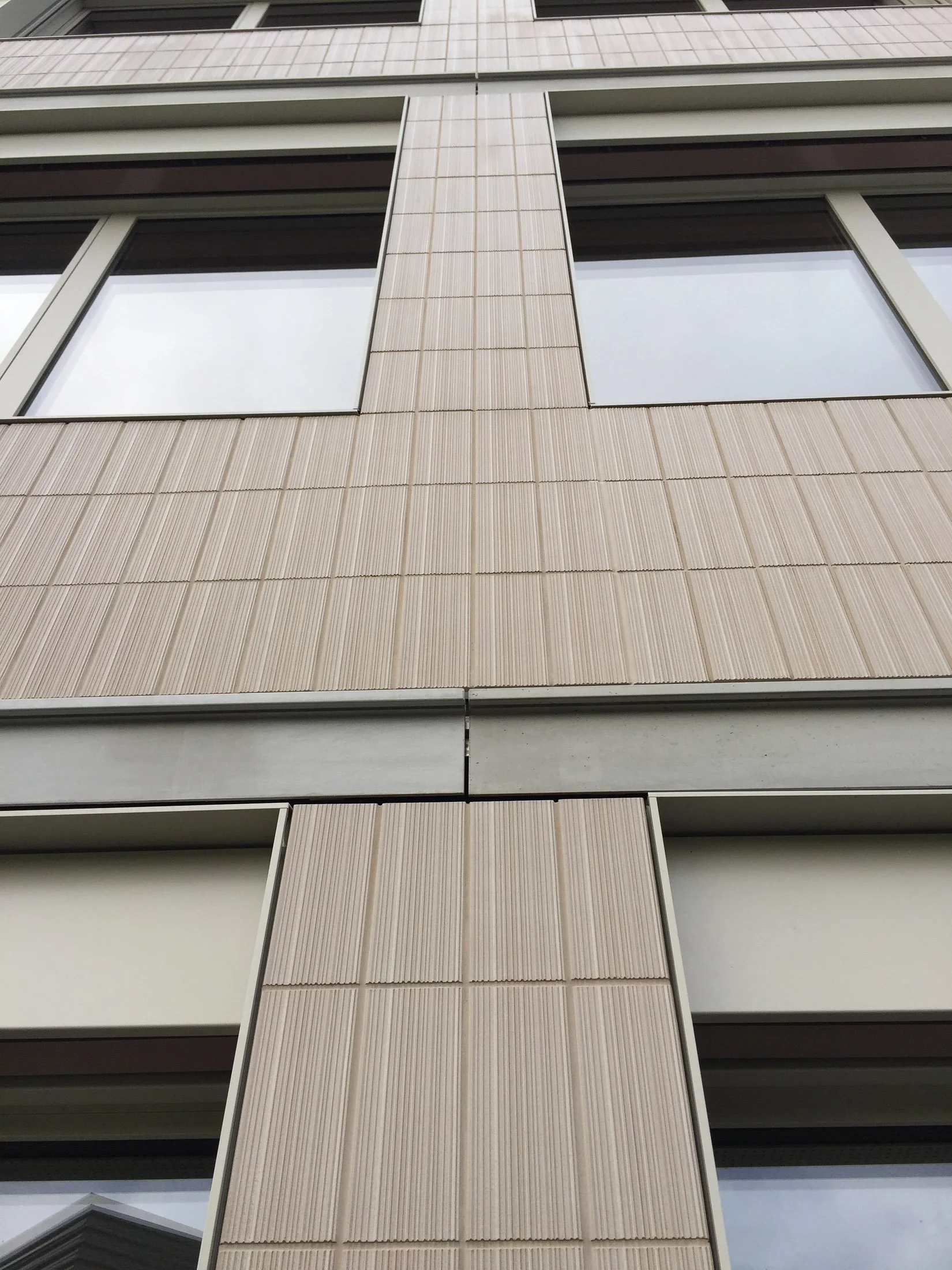

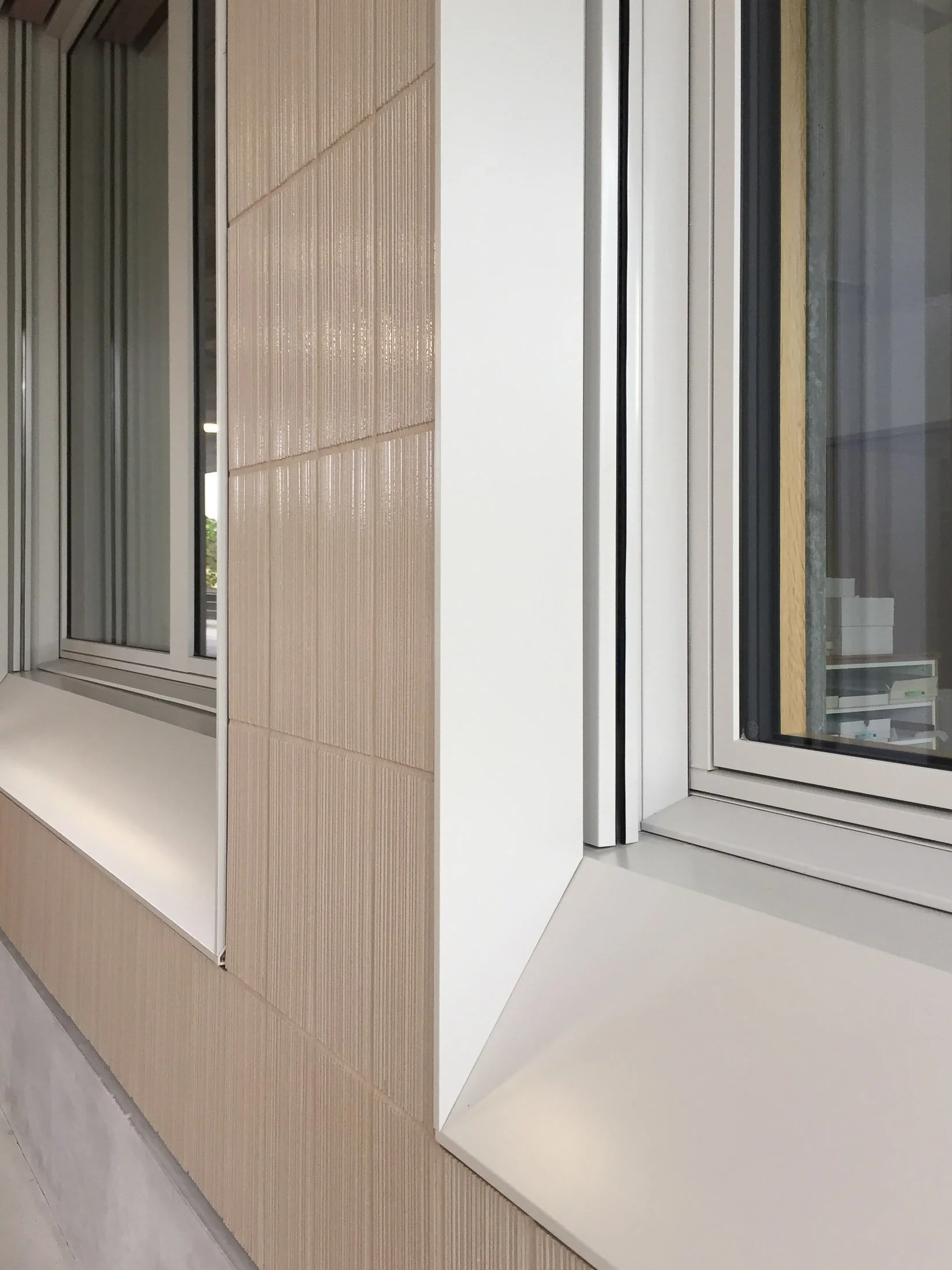

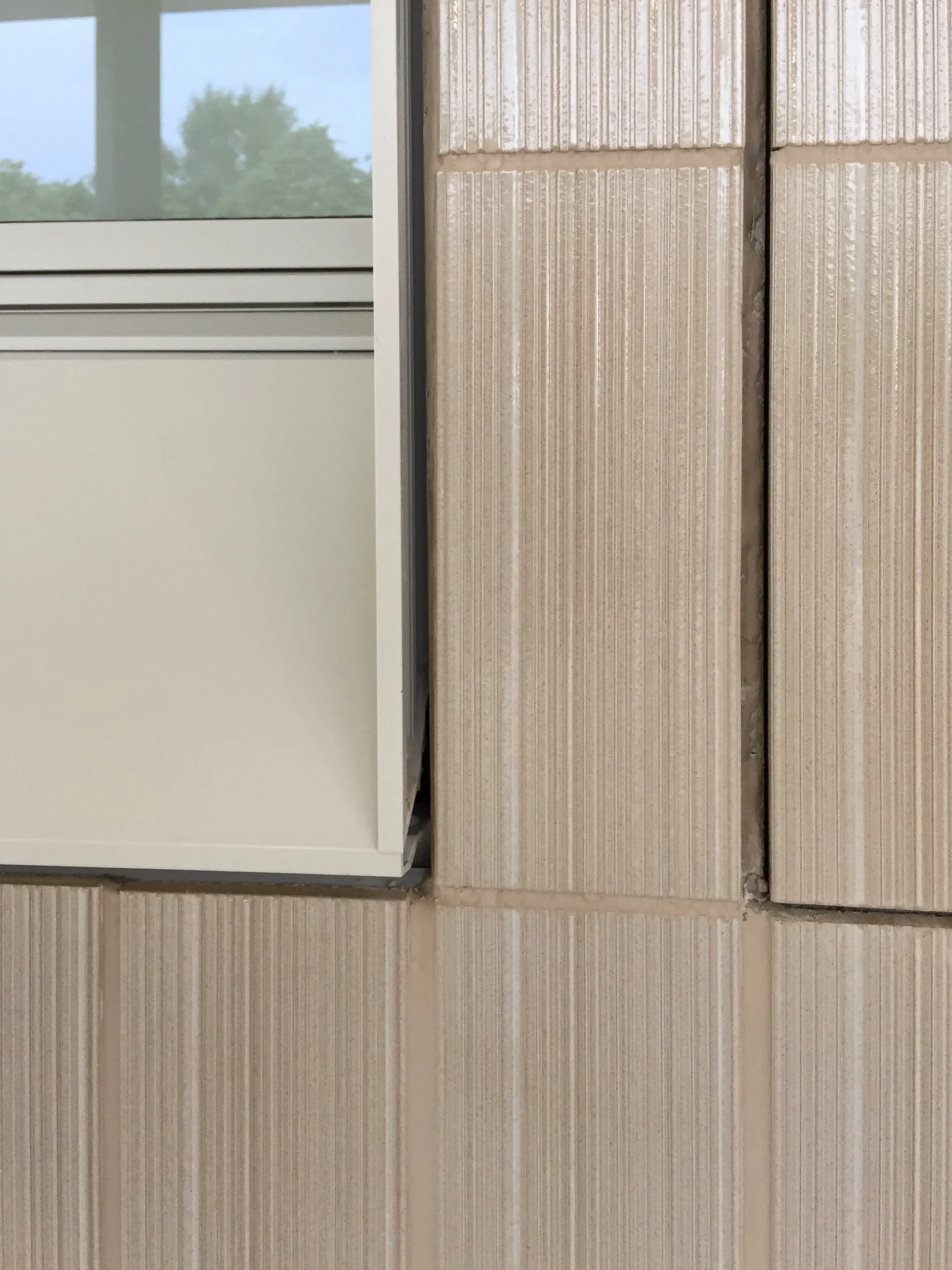

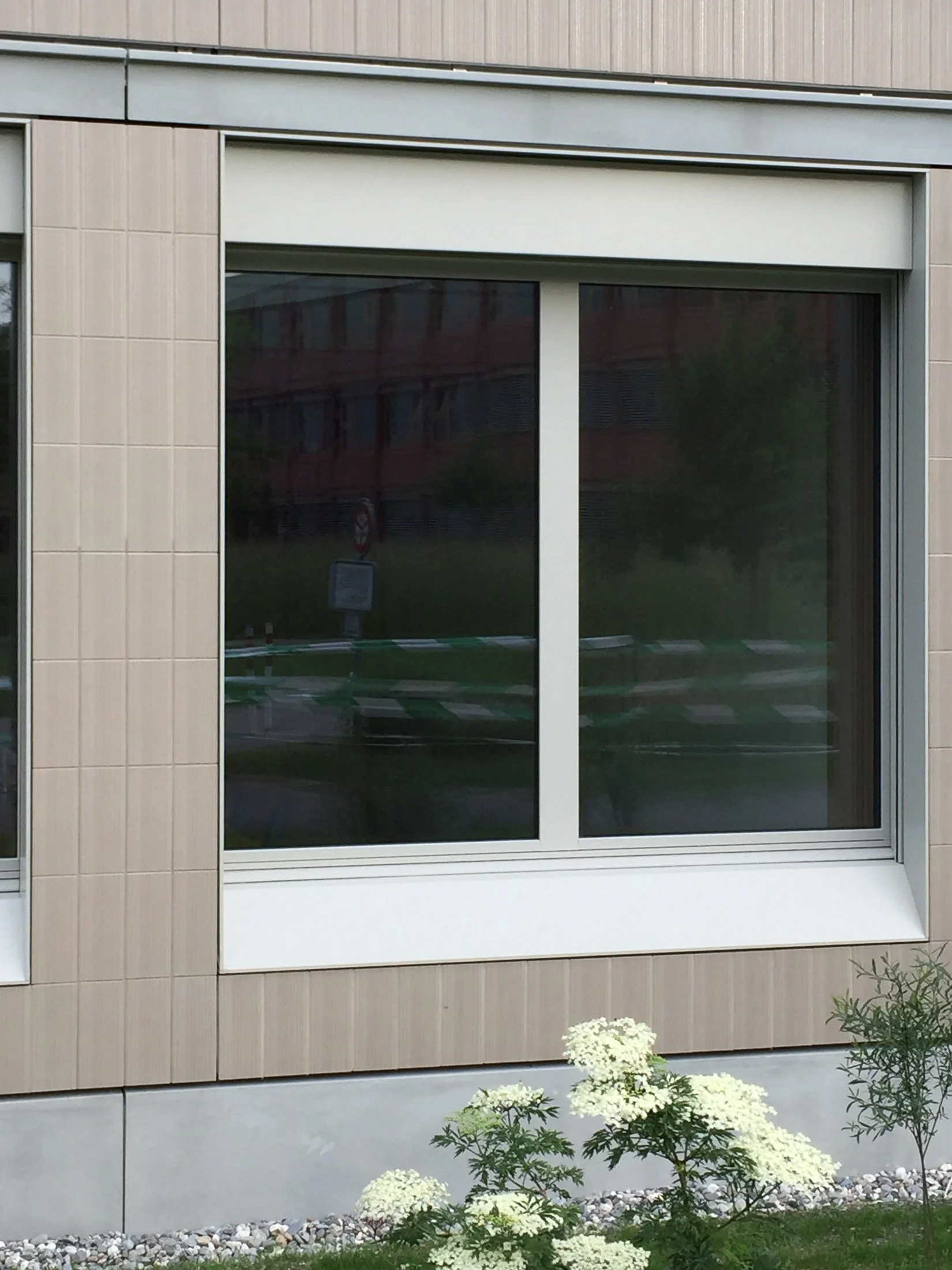

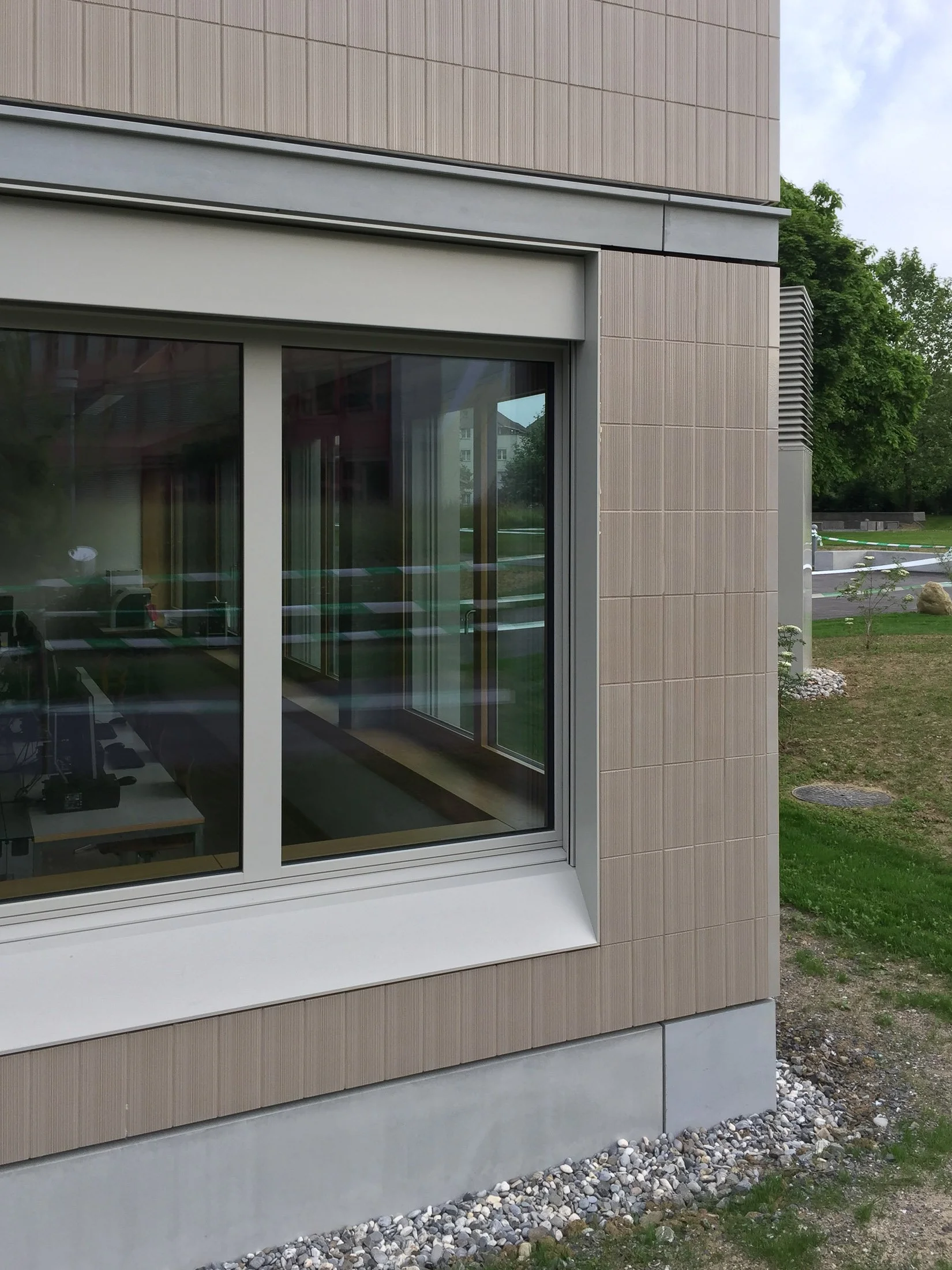

L'enveloppe extérieure du bâtiment est constituée d'une part de plaques de base en plâtre recouvertes de céramique et d'autre part de bandes en béton de fibre de verre. La sous-structure doit être exempte de ponts thermiques et reliée au cadre de la fenêtre. L'appui de fenêtre, le rebord et le linteau sont fournis sous forme de profilés extrudés.
Solution
Les sous-structures et les cadres de fenêtres sont planifiés comme une unité de telle sorte que l’utilisation du matériel et l’effort d’assemblage restent faibles, la dilatation est possible sans aucun problème et un processus d’assemblage raisonnable est garanti. Tous les profils des cadres sont pré-assemblés et livrés prêts à être installés sur le chantier. Les profils de support des ceintures étroites de GFB sont montés sur des extensions du Royaume-Uni pour les plaques de support de plâtre. Des agraffen spéciaux adaptés aux circonstances sont utilisés.
Les systèmes Ecolite en action
Consoles Thermo H et Thermo V, profilés angulaires, profilés oméga et en Z du système OM d'une profondeur de 30 mm, profilés porteurs simples et doubles UB d'une profondeur de 25 mm, agrafes de type V2 ainsi que des profilés de châssis spécifiques au projet.
