Haute Chambre, Rapperswil-Jona
Matériau de façade «
» : fibrociment et modules photovoltaïques
Systèmes Ecolite
Structures porteuses principales :
Système H
Système V
Structures secondaires :
Système UB
Système OM
Défi

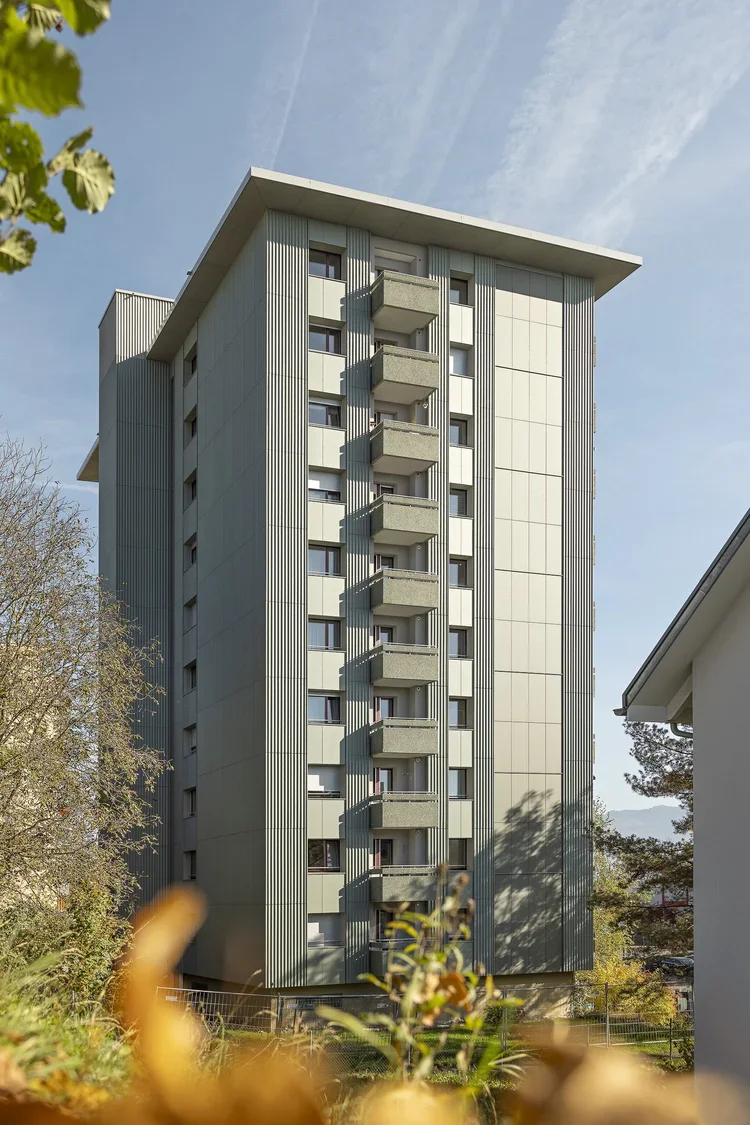

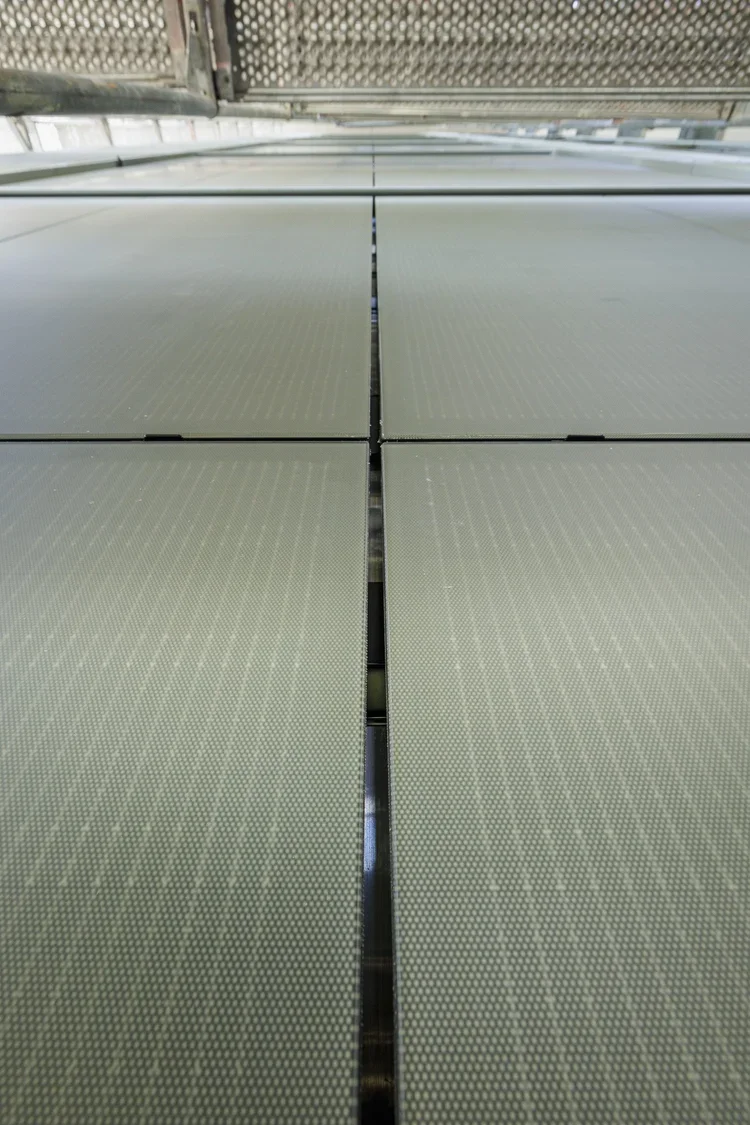

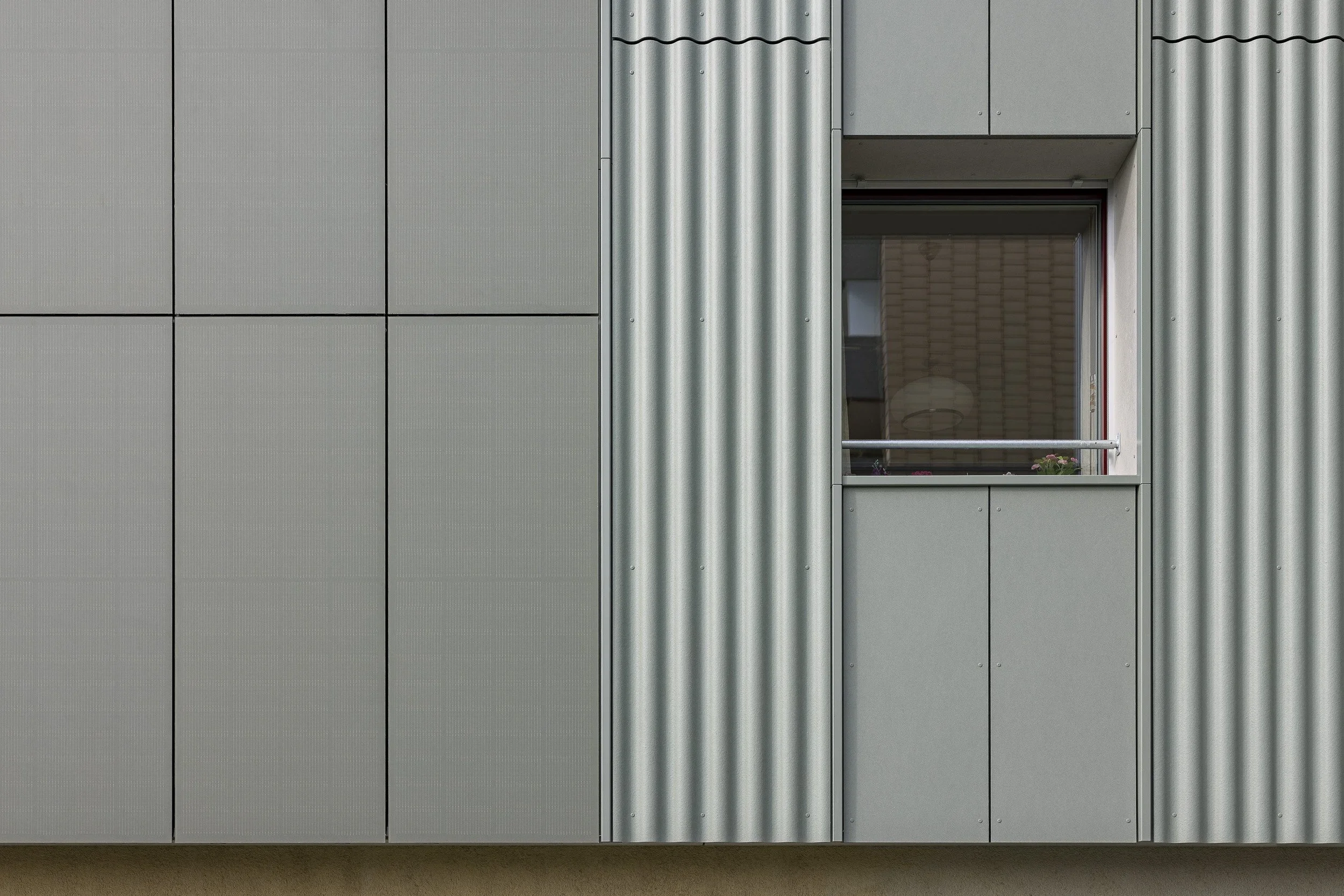

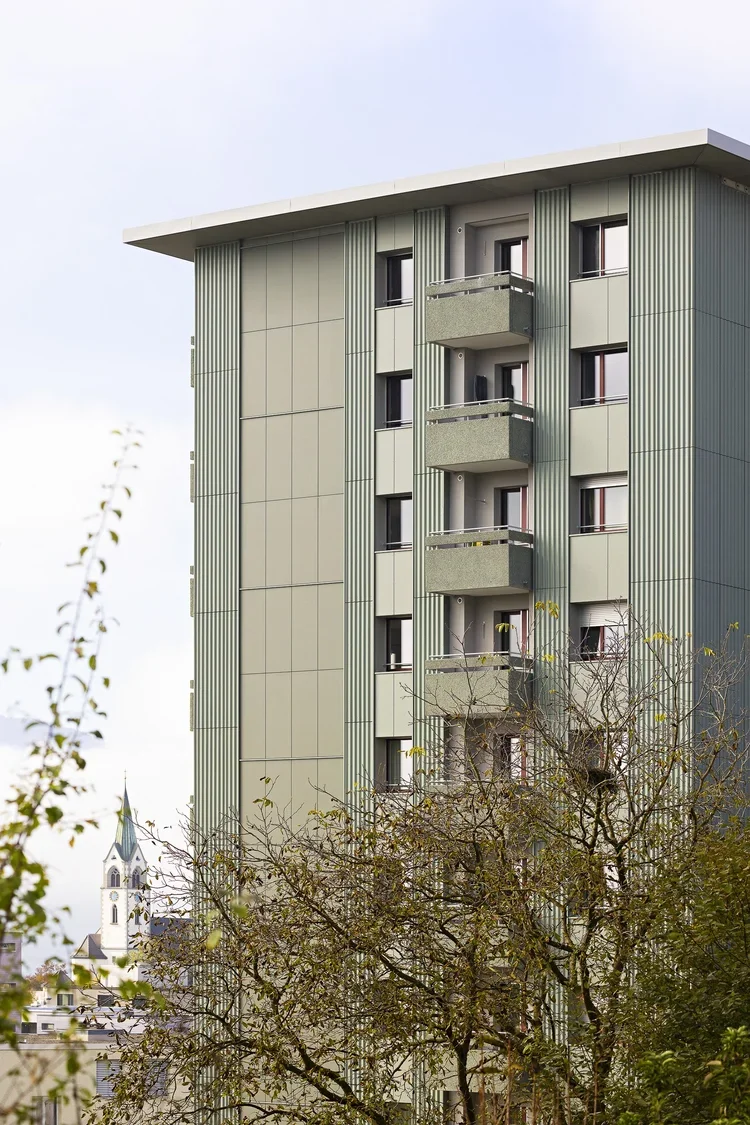

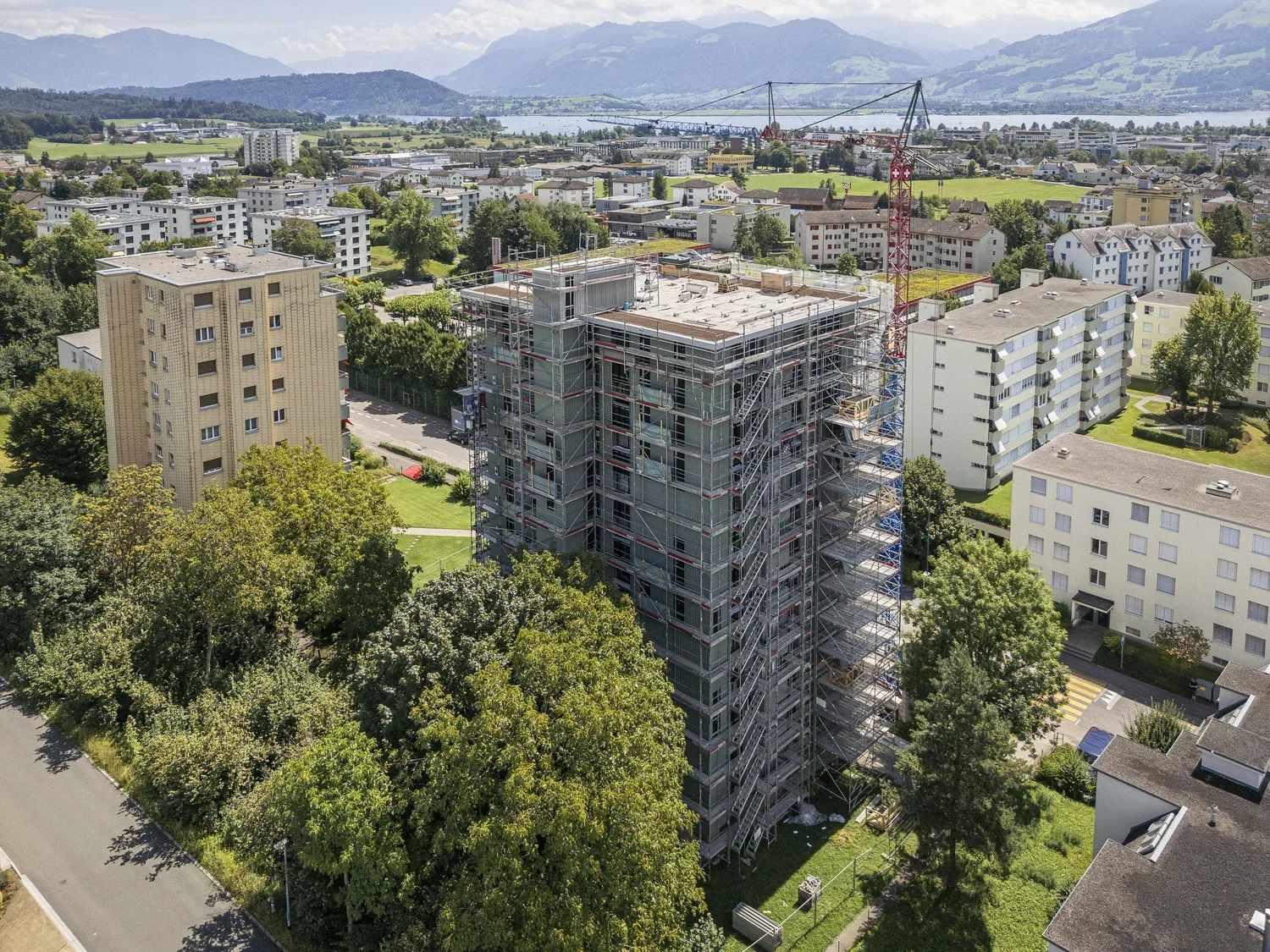

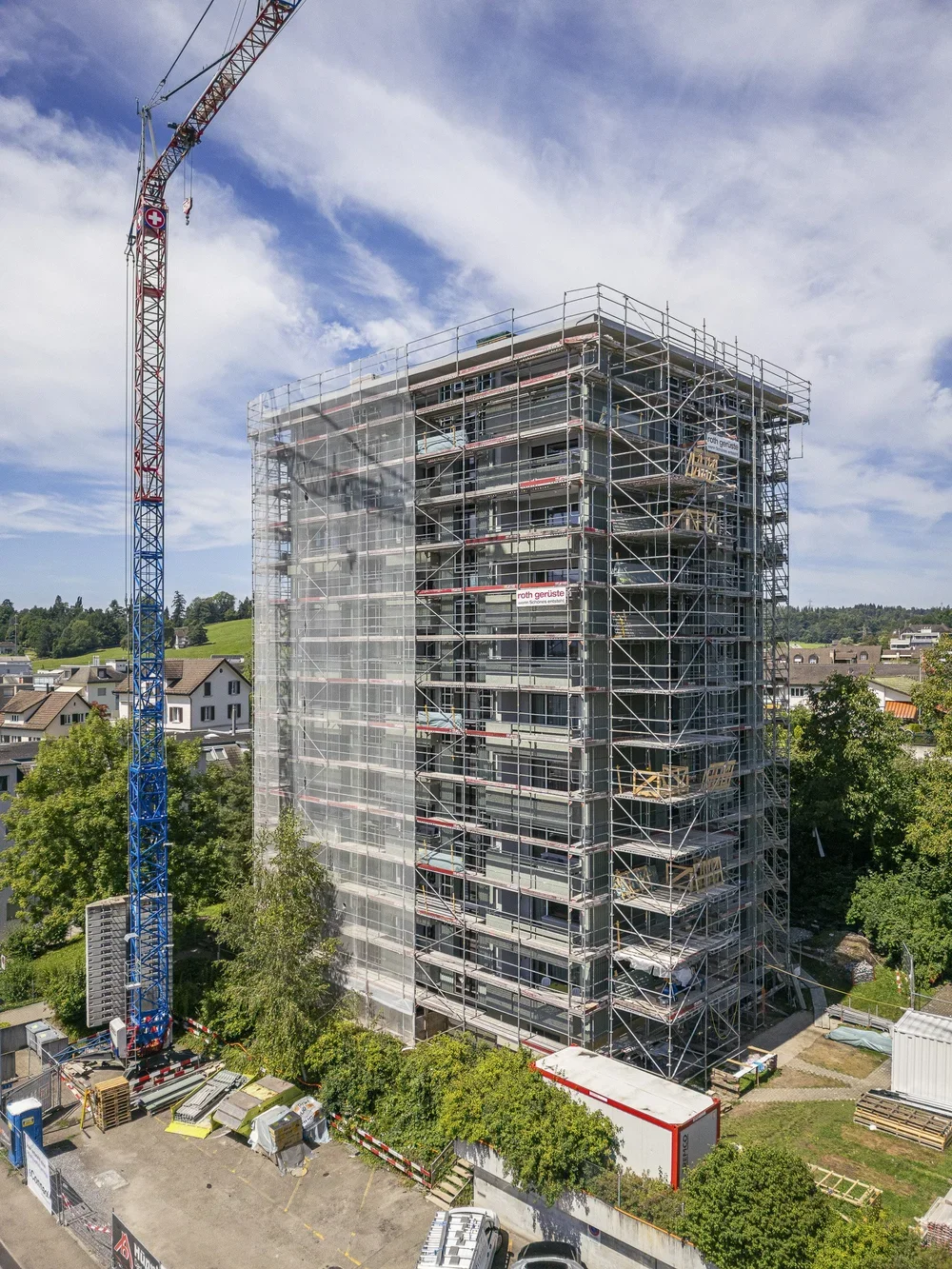

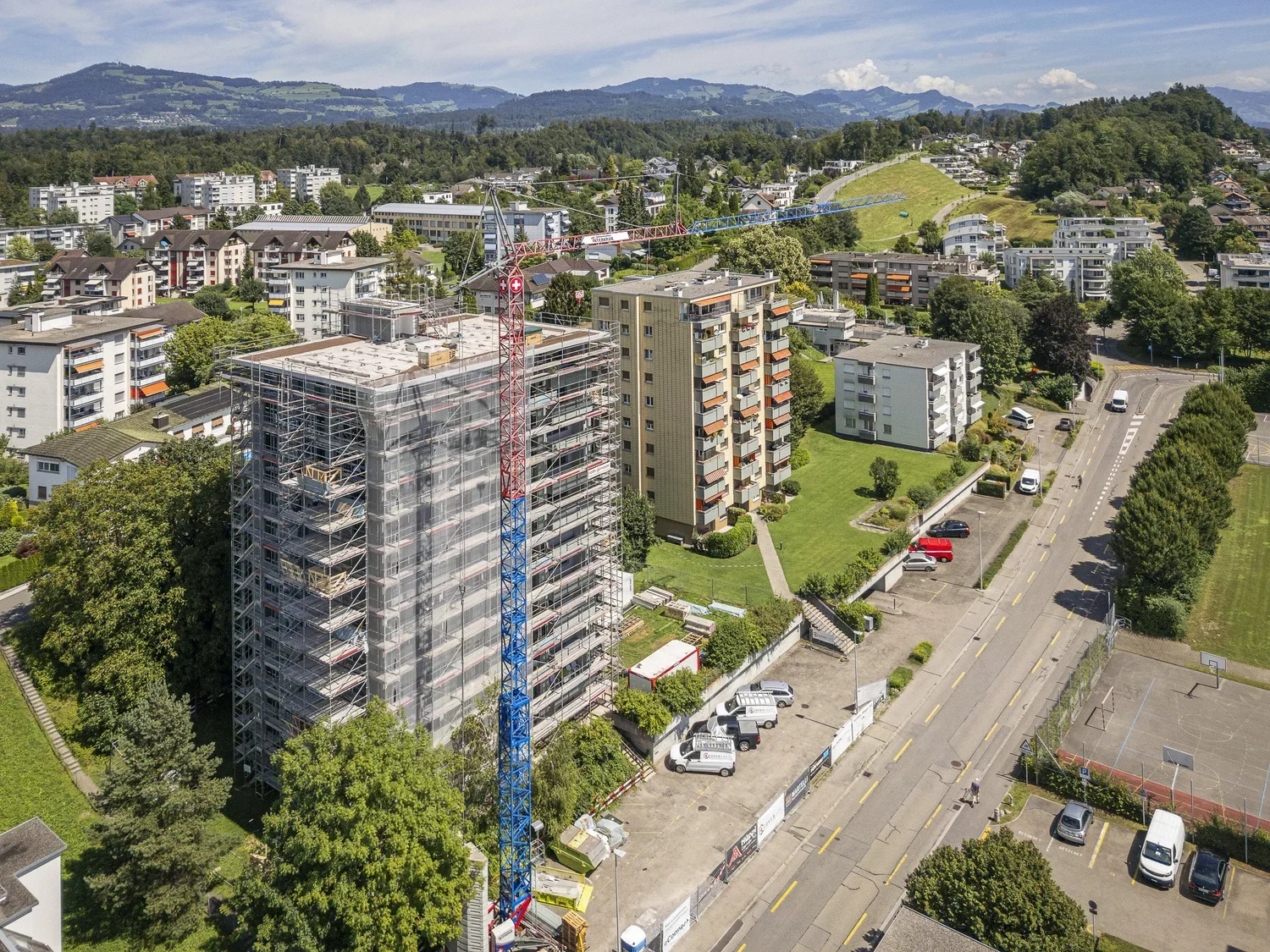

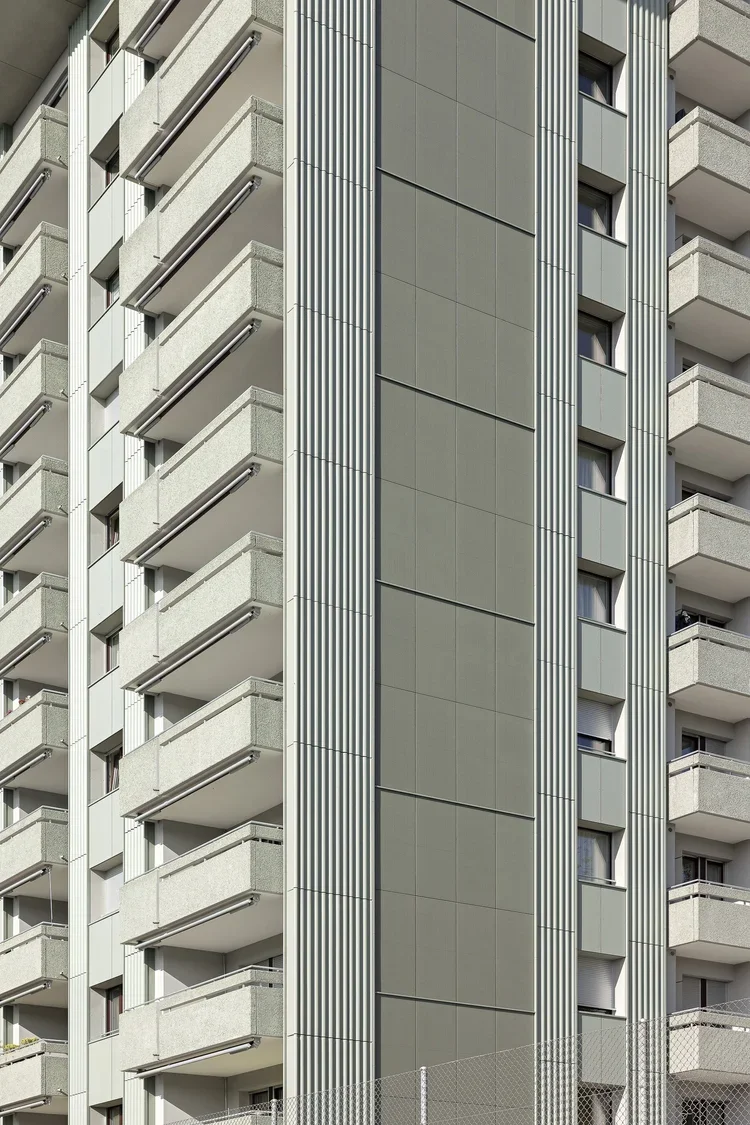

Dans le cadre d'une rénovation complète, cet immeuble élevé de Rapperswil-Jona doit être équipé de différents revêtements de façade de l'entreprise Swisspearl. Des bandes verticales de modules photovoltaïques de type Sunskin Flat sont intégrées dans la façade en fibres-ciment de la hauteur du bâtiment et subdivisent le revêtement Ondapress, par ailleurs de grande surface. Des plaques d'allège plates en fibres-ciment de type Largo sont utilisées sous les fenêtres. Trois ossatures différentes, indépendantes les unes des autres, supportent les éléments de façade respectifs, tandis que les modules solaires arrivent sur le chantier prêts à être montés et doivent permettre une installation efficace.
Solution

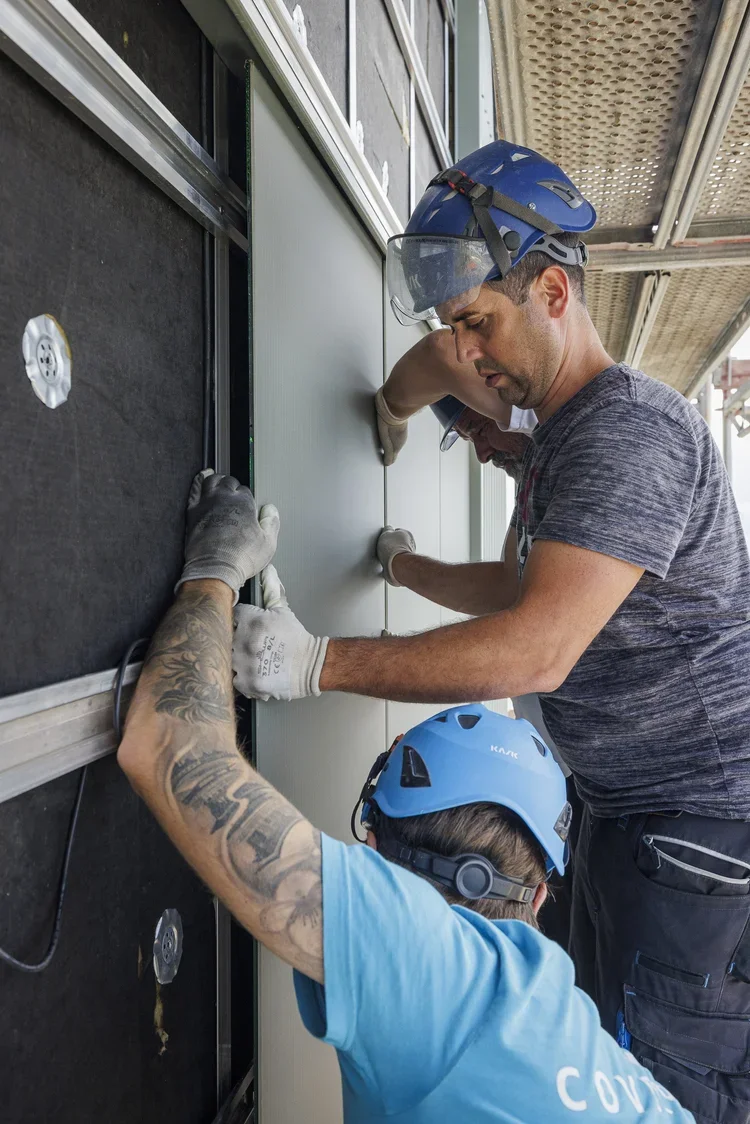

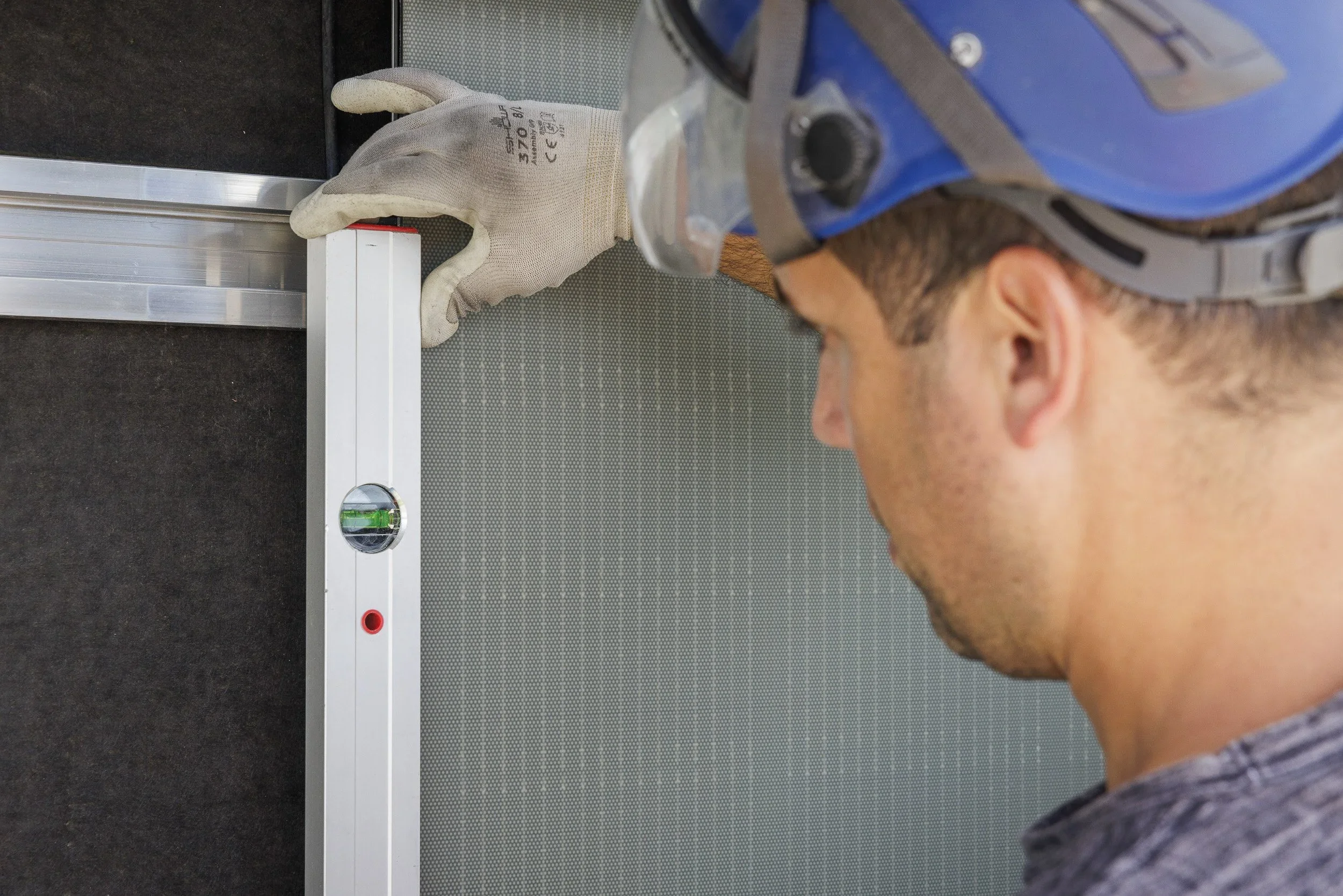

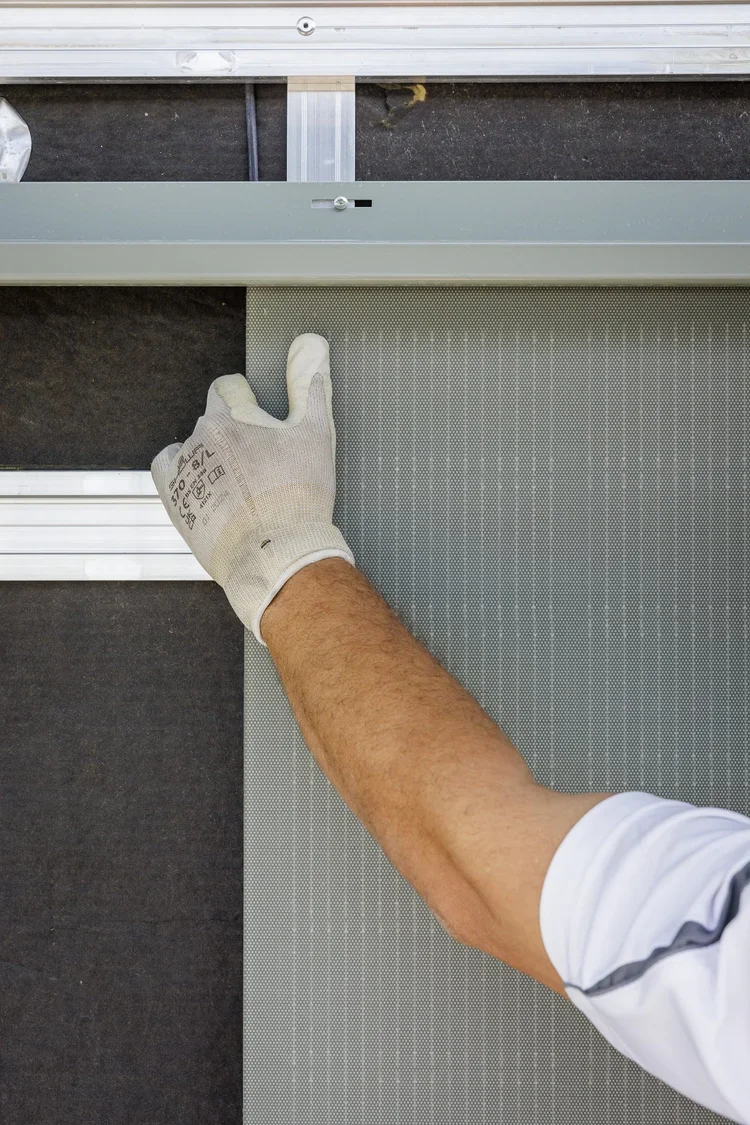

En raison des charges de vent plus élevées, l'ossature a été équipée de profilés à la rigidité accrue. Il a ainsi été possible de limiter au maximum la consommation de consoles. De plus, les consoles ont été conçues et utilisées de manière à ce que les valeurs de charge admissibles de la brique existante ne soient pas dépassées malgré la trame plus importante des consoles. Les agrafes du système UB, spécifiques à l'objet et adaptées aux backrails des modules PV, ont été prémontées dans la production Ecolite avant que les modules solaires prêts à être accrochés ne soient à nouveau emballés et préparés pour le transport sur le chantier.
Les systèmes Ecolite en action

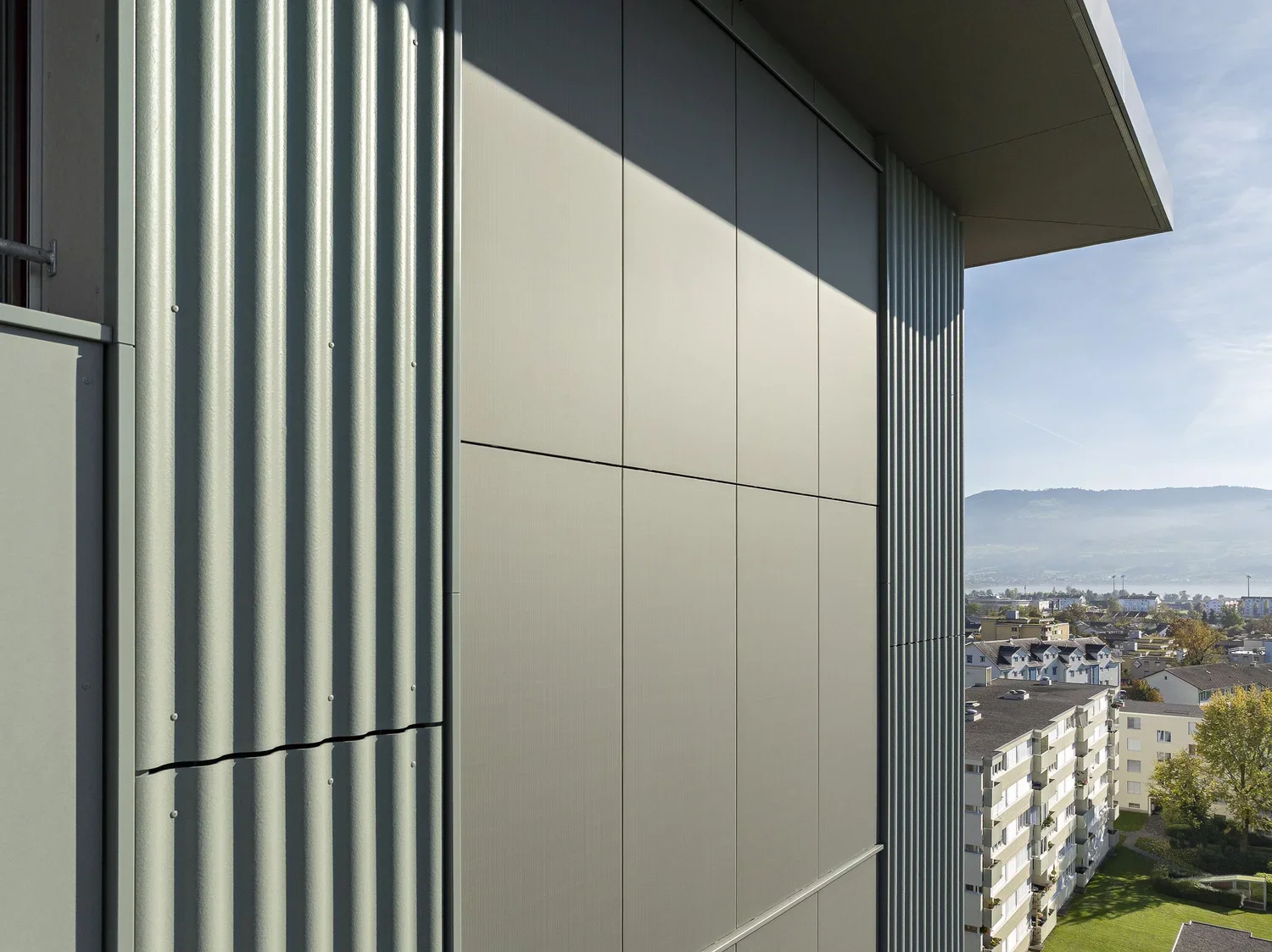

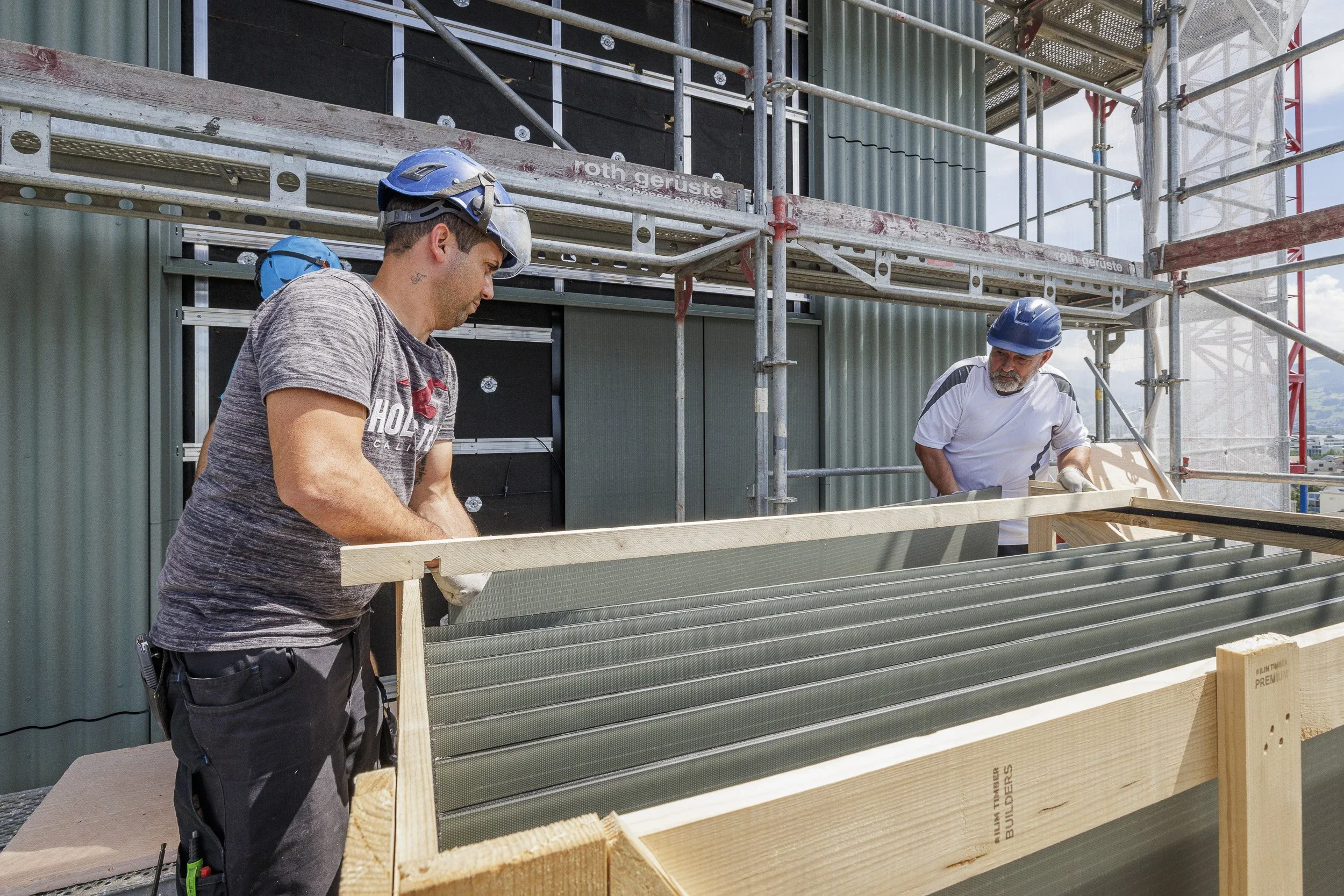

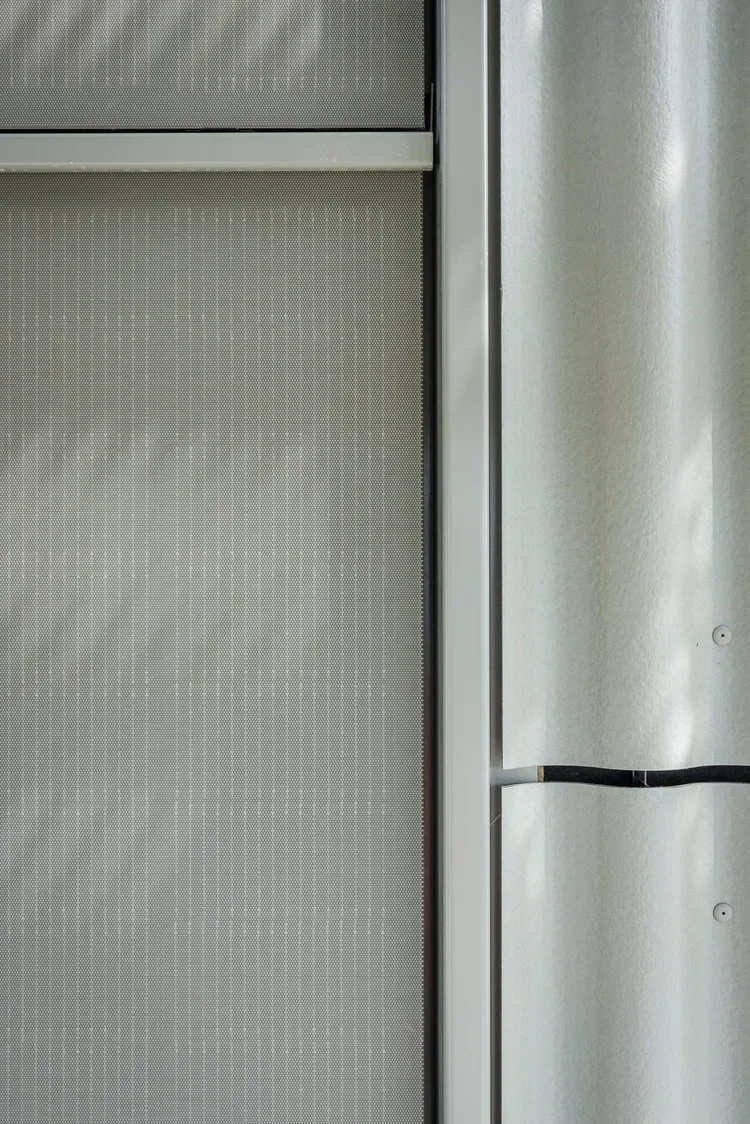

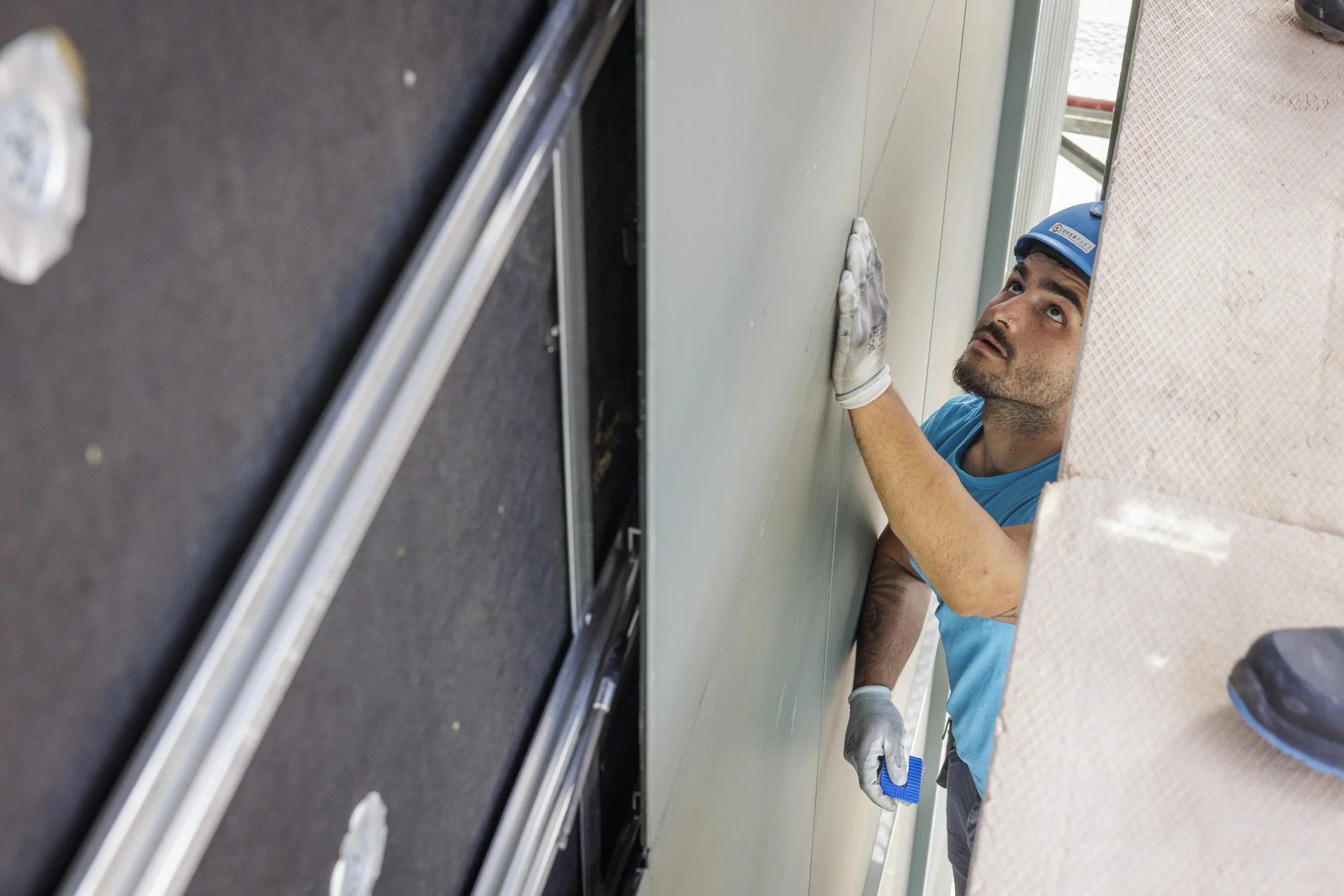

La structure de la façade Ondapress étant verticale, des consoles Thermo en V dotées d’un profilé en T robuste ont été utilisées pour cette zone ainsi que pour la façade solaire. Sur cette ossature primaire, des profilés en Z horizontaux ont été montés pour la façade Ondapress, tandis que le système UB, adapté spécifiquement au projet, a été utilisé pour la façade solaire. La sous-structure des panneaux plats en fibrociment est constituée de consoles Thermo H, tandis que la sous-structure secondaire a été réalisée avec le système OM.
