Grandslam, Pieterlen
Matériau de façade
Tôles «
» Modules en céramique
Systèmes Ecolite
Structures porteuses principales :
Système H
Système V
Structures secondaires :
Système OM
Système ZF
Défi

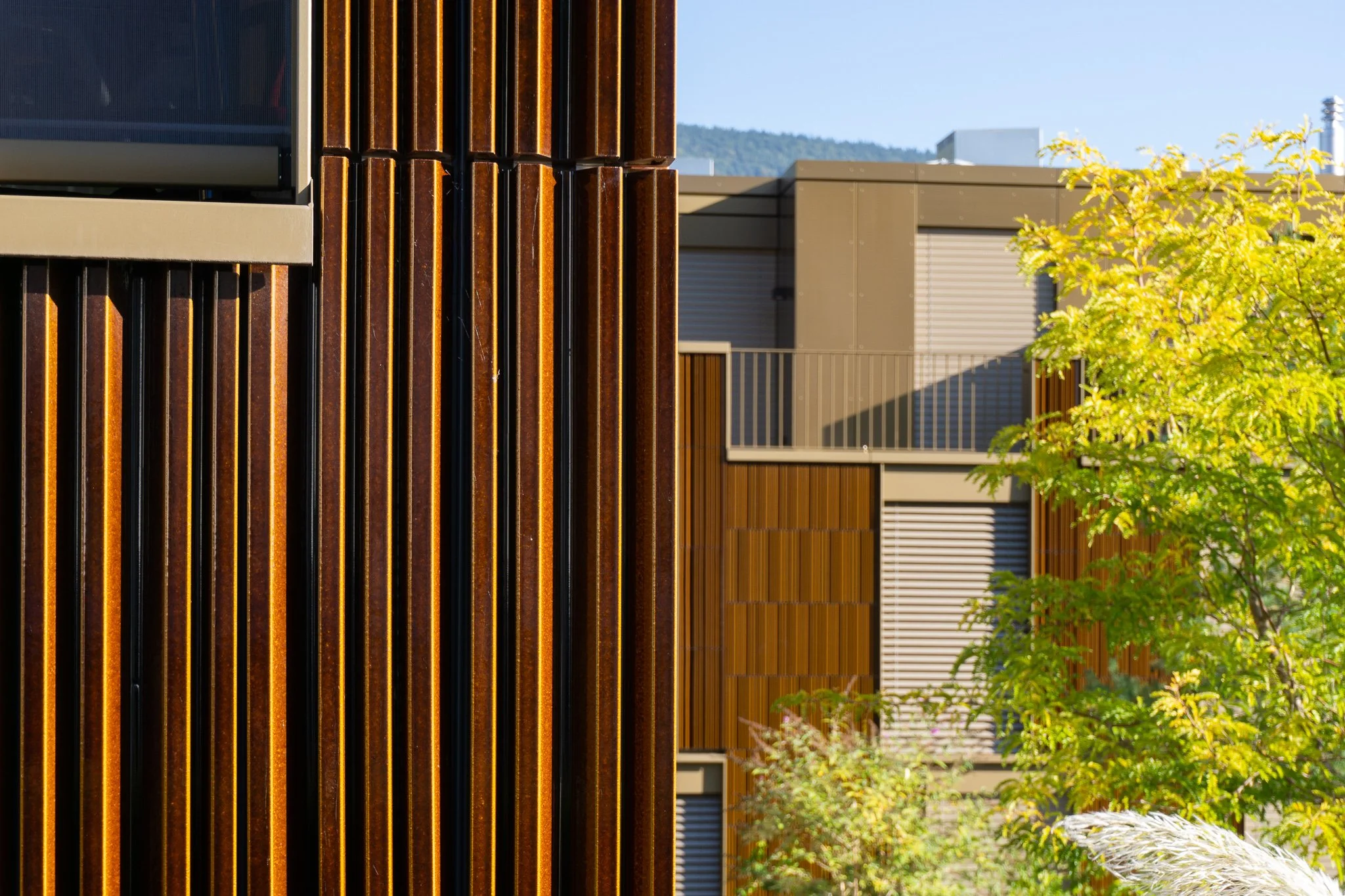

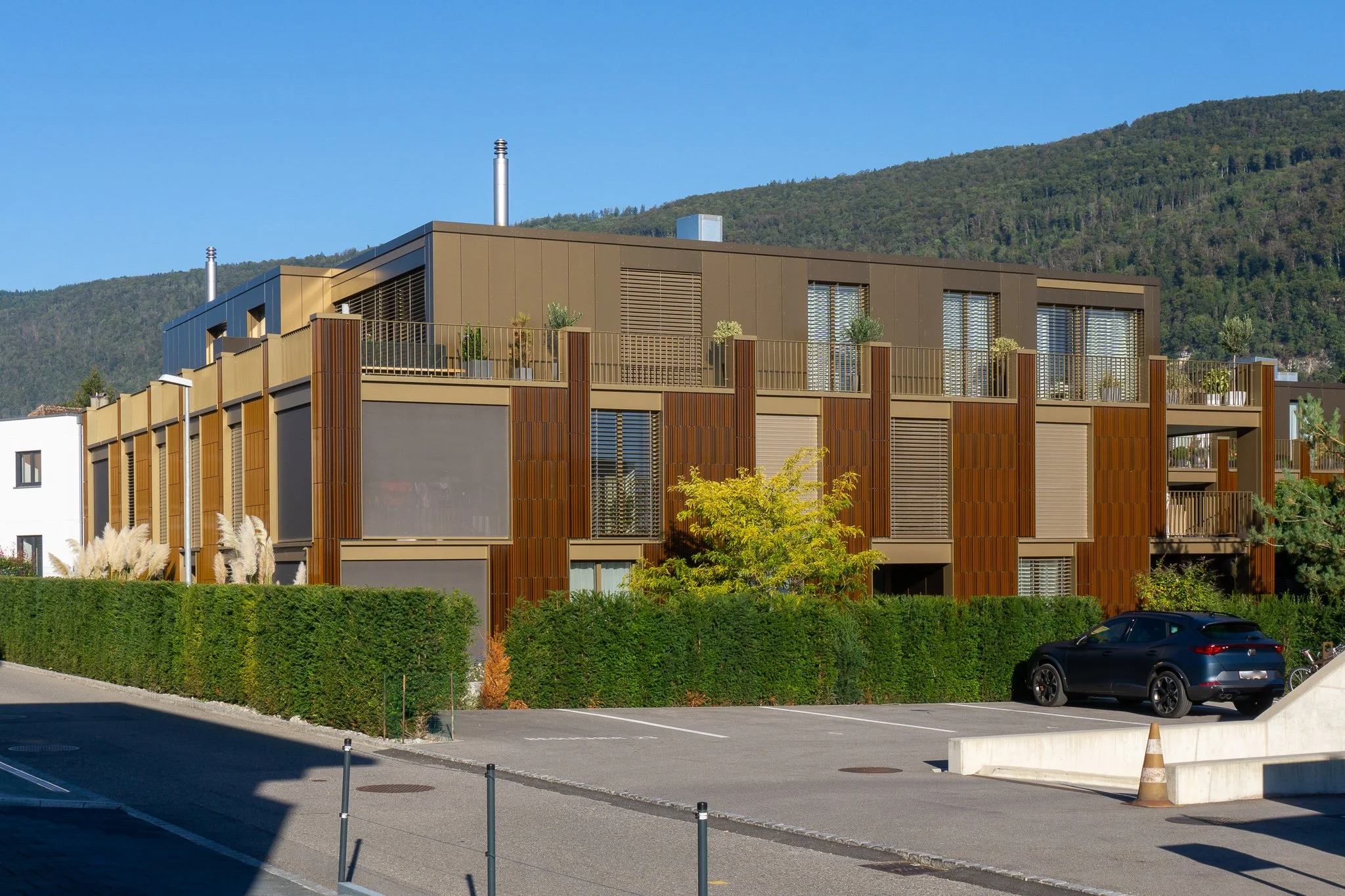

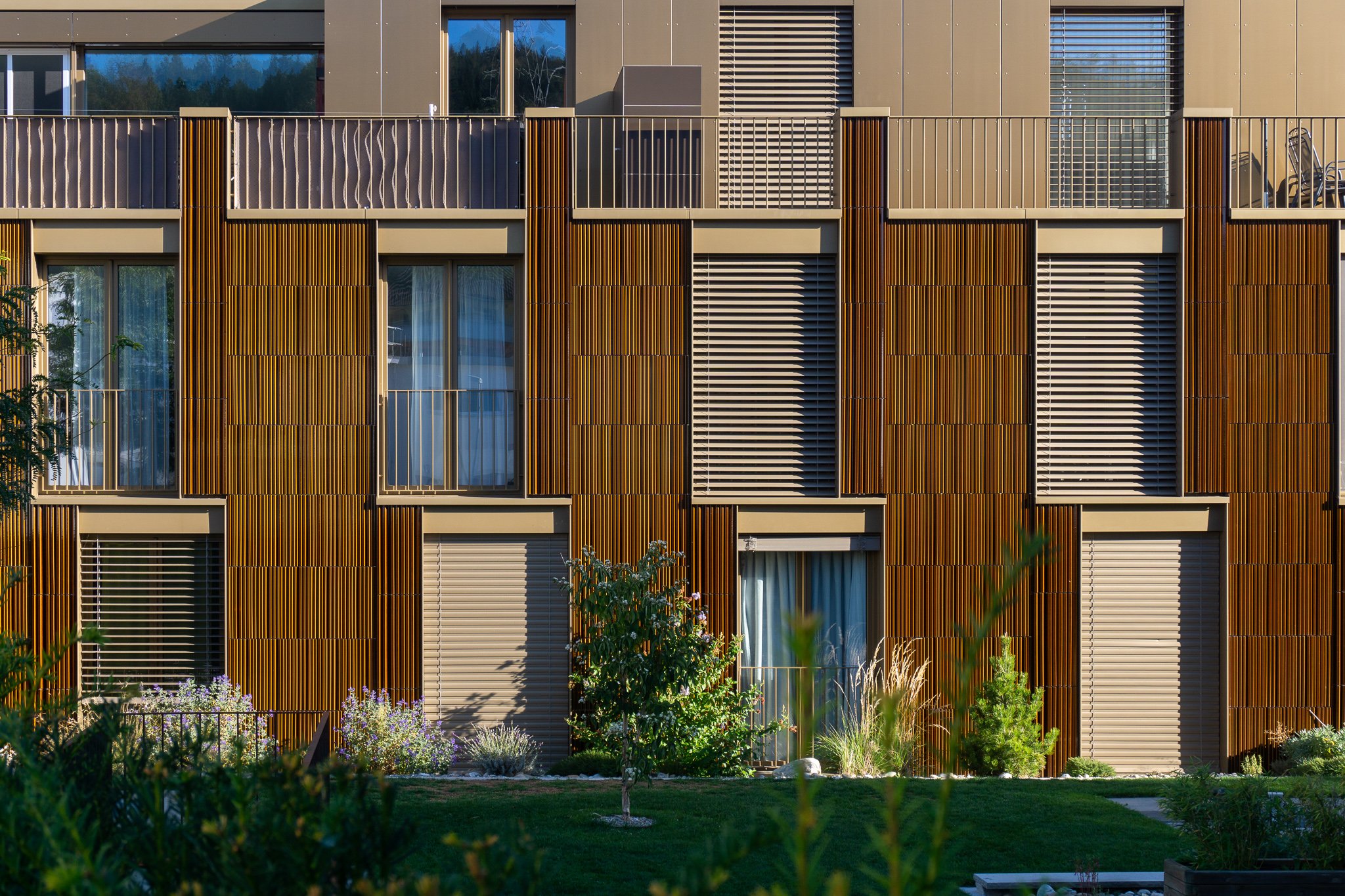

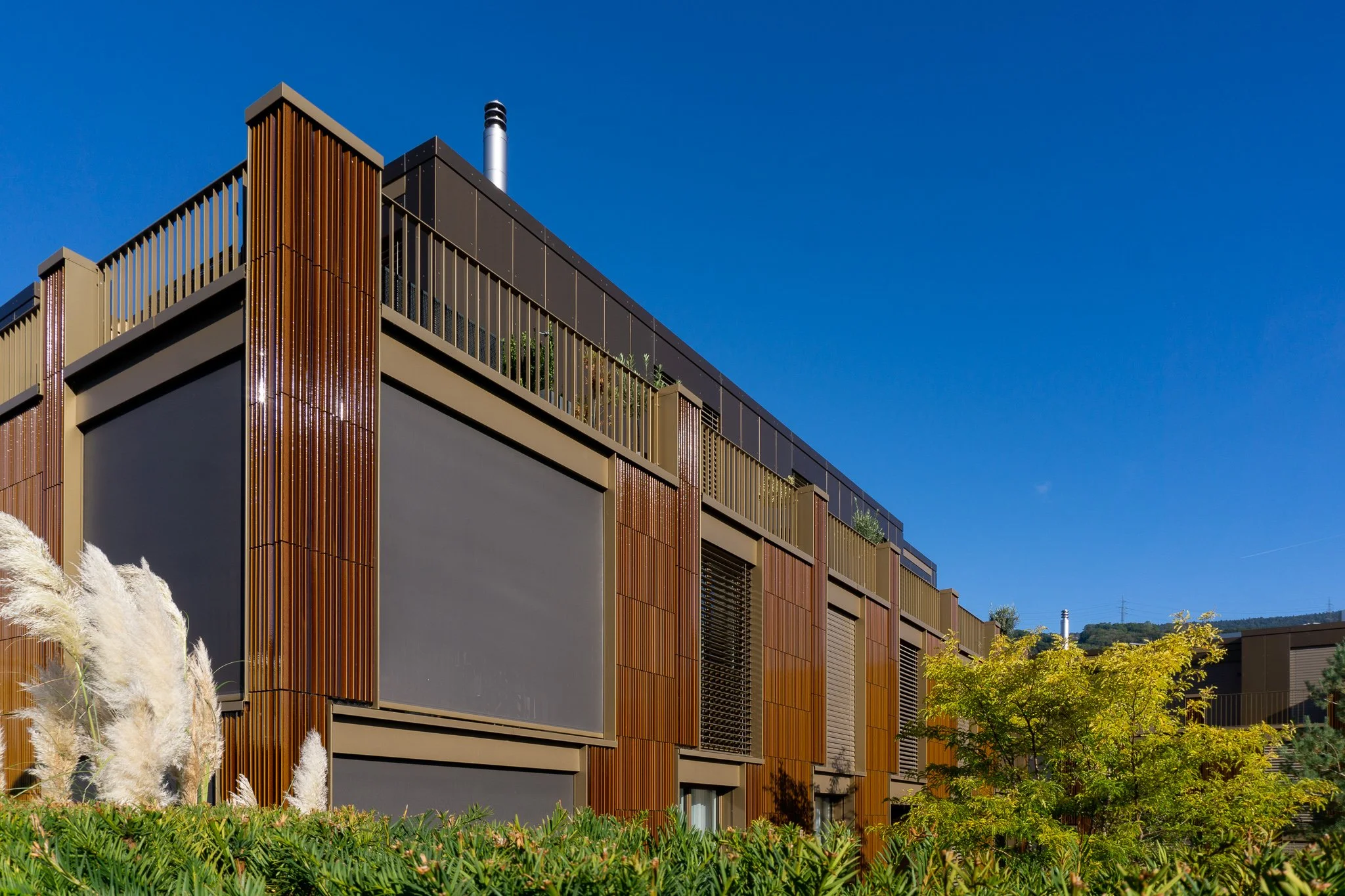

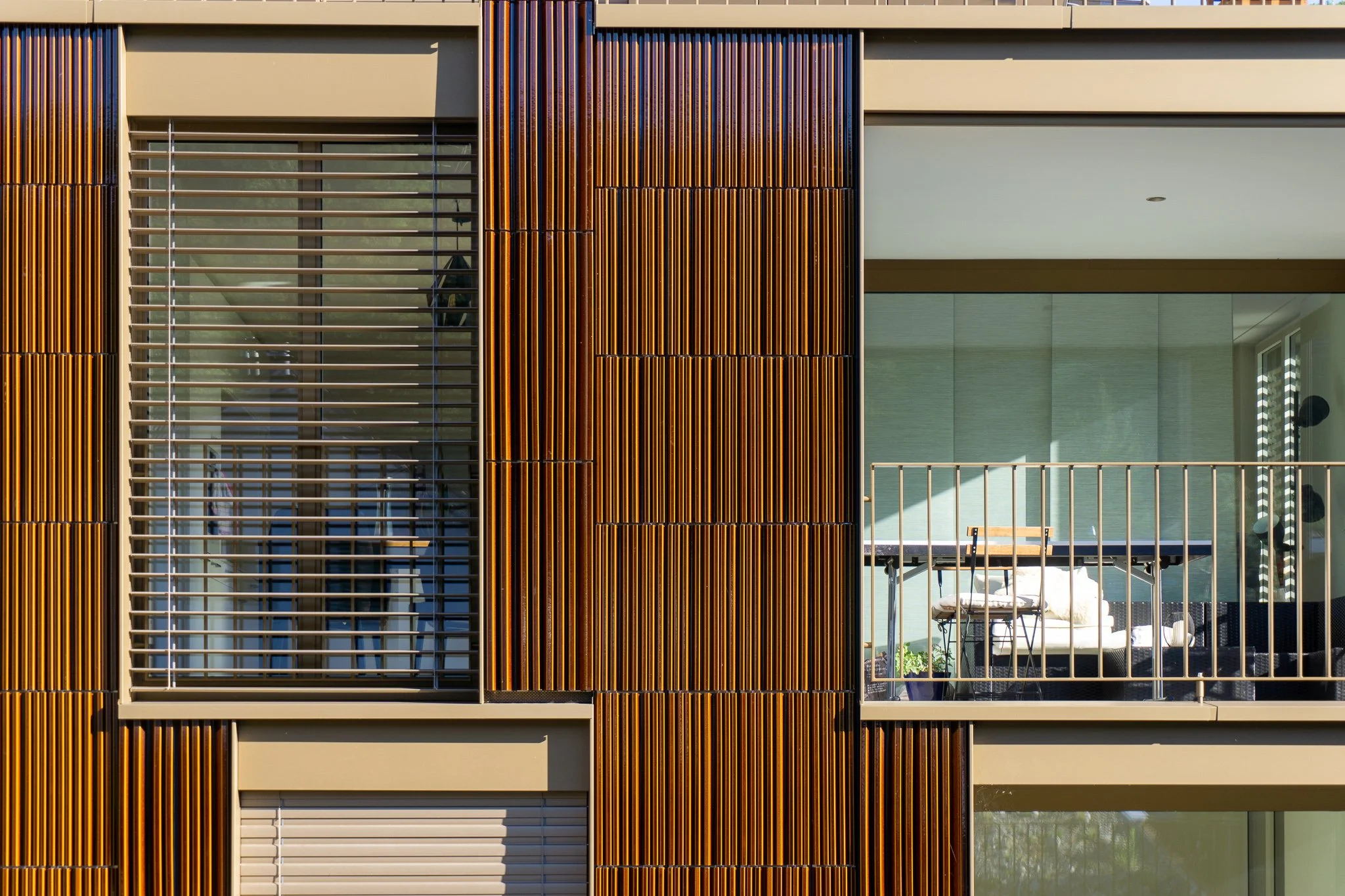

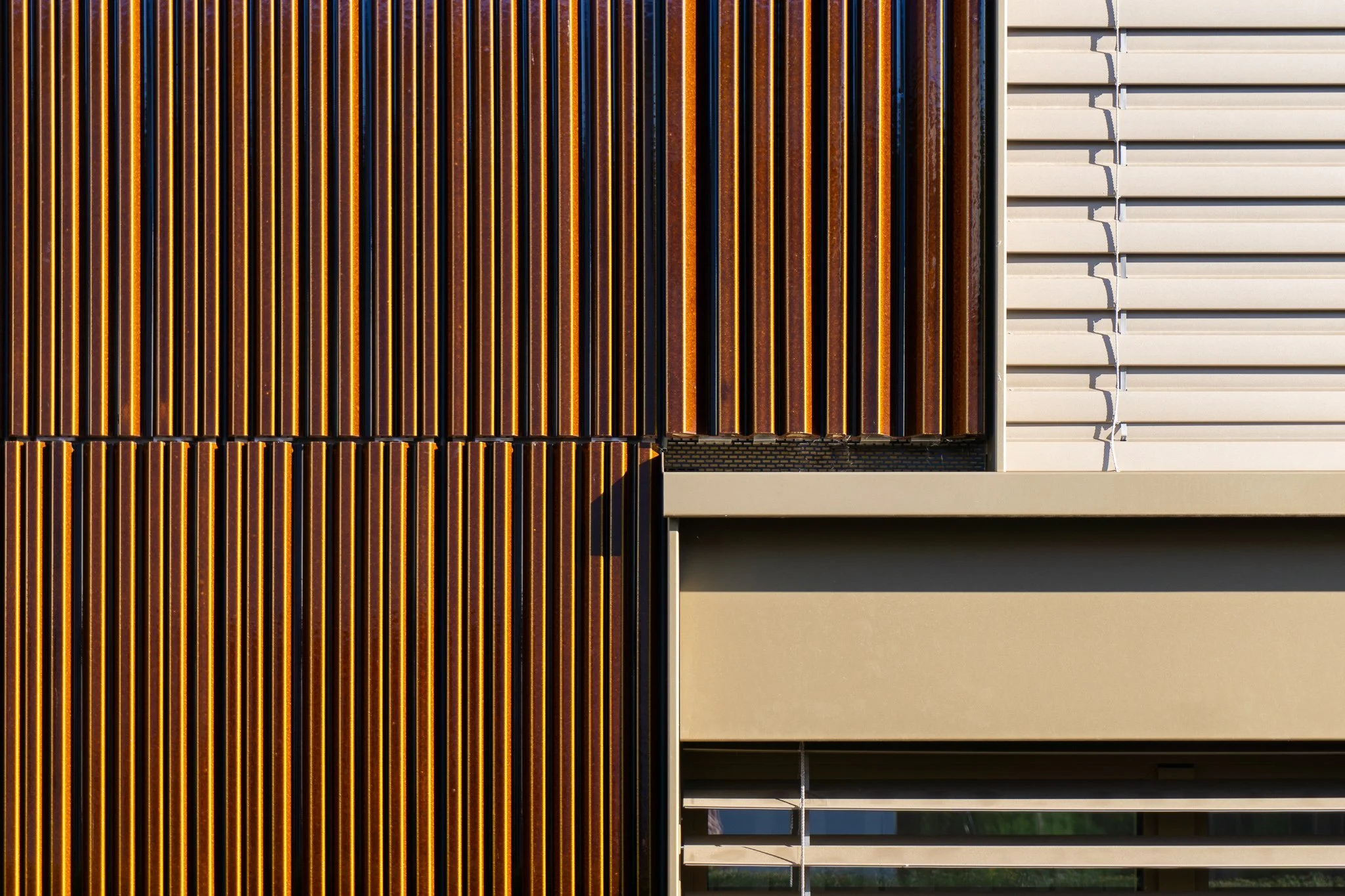

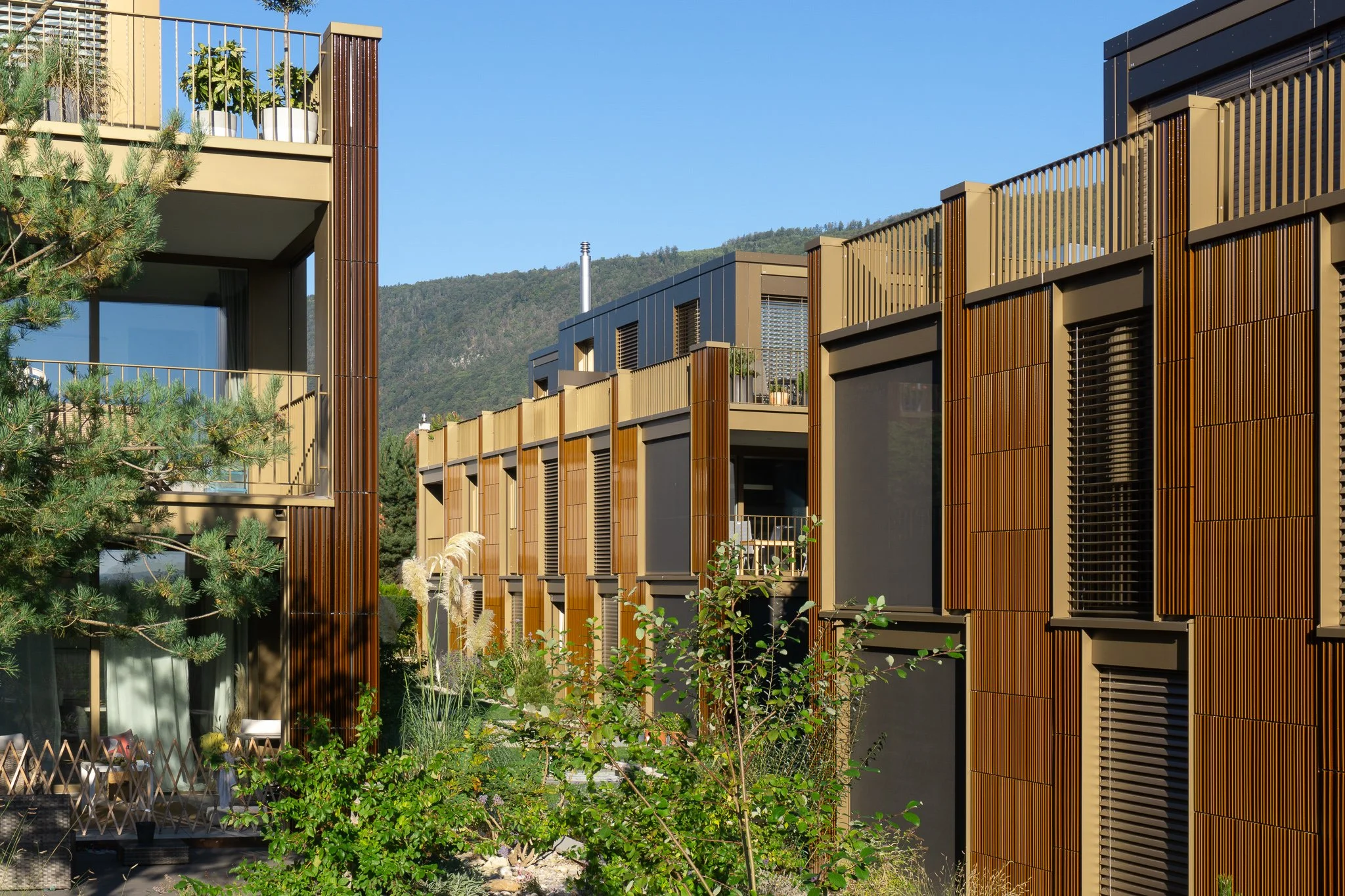

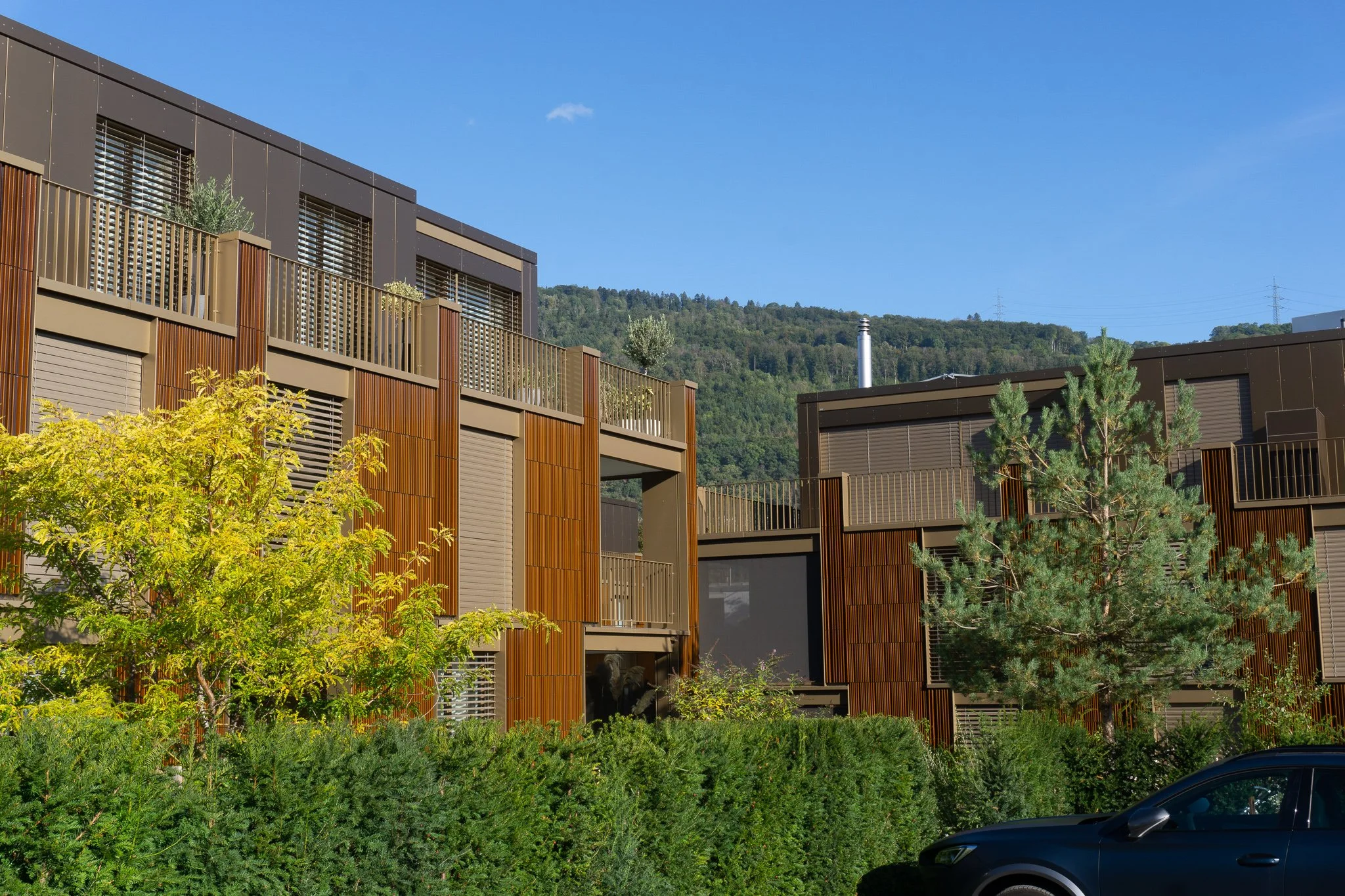

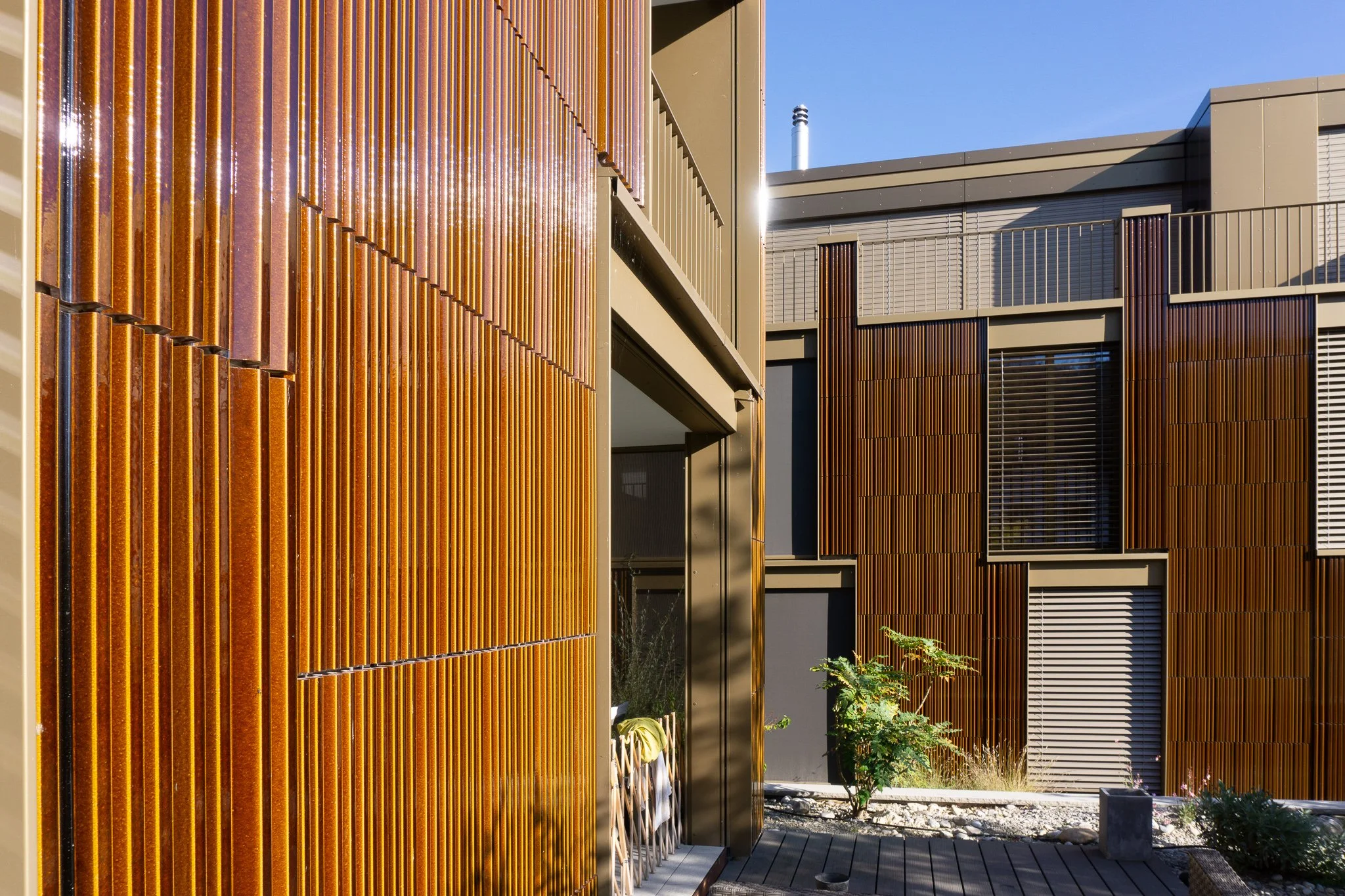

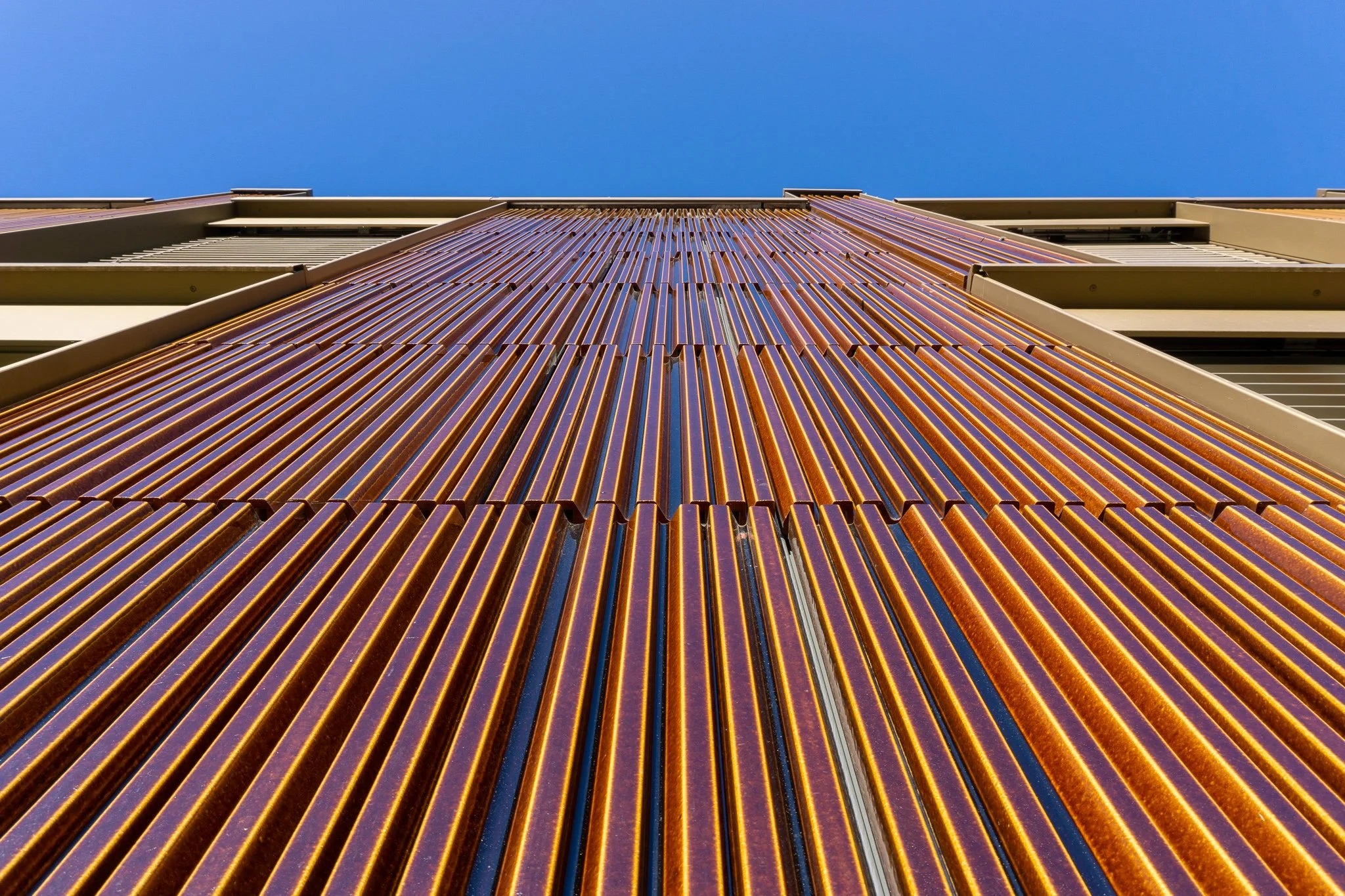

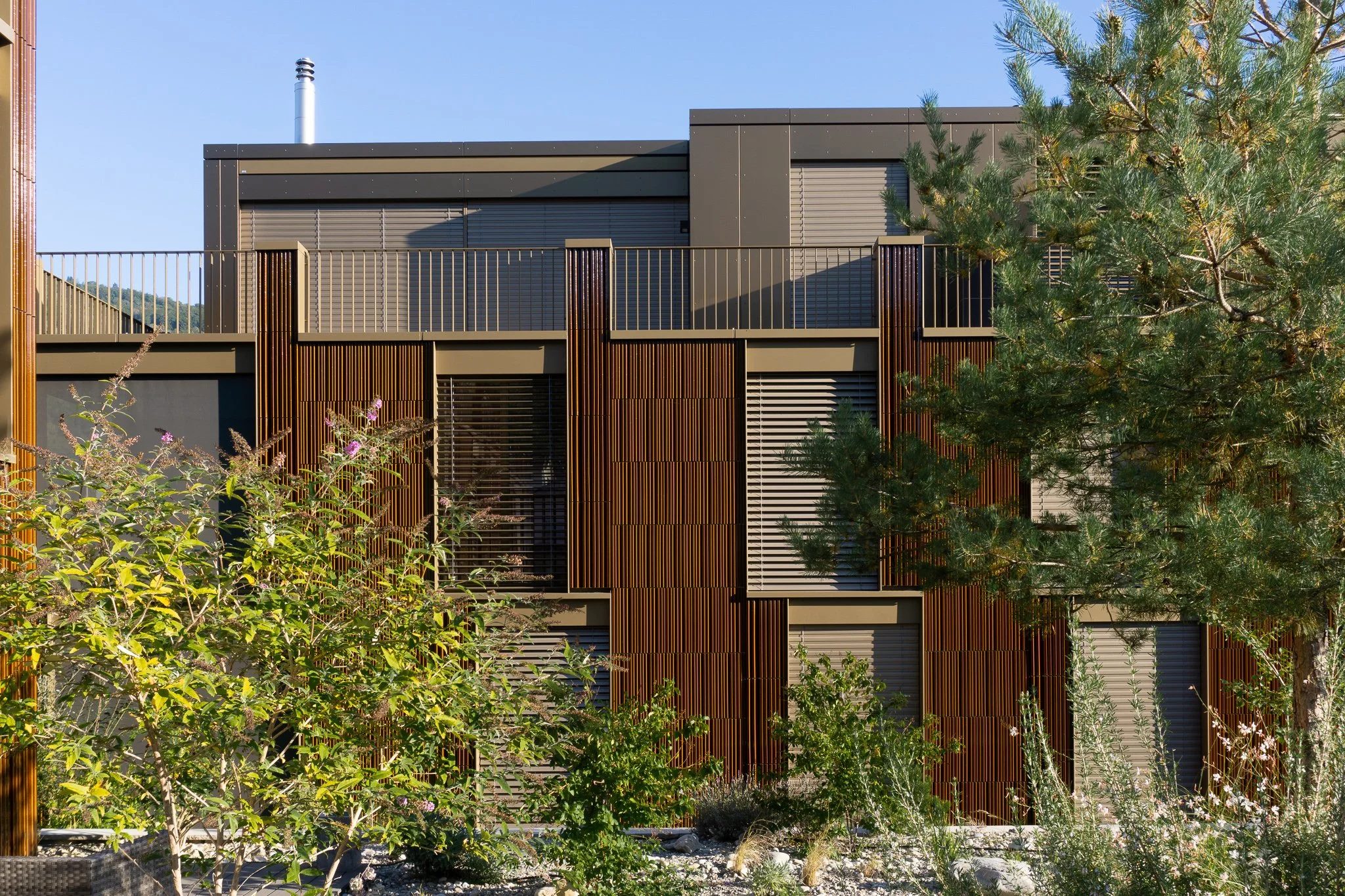

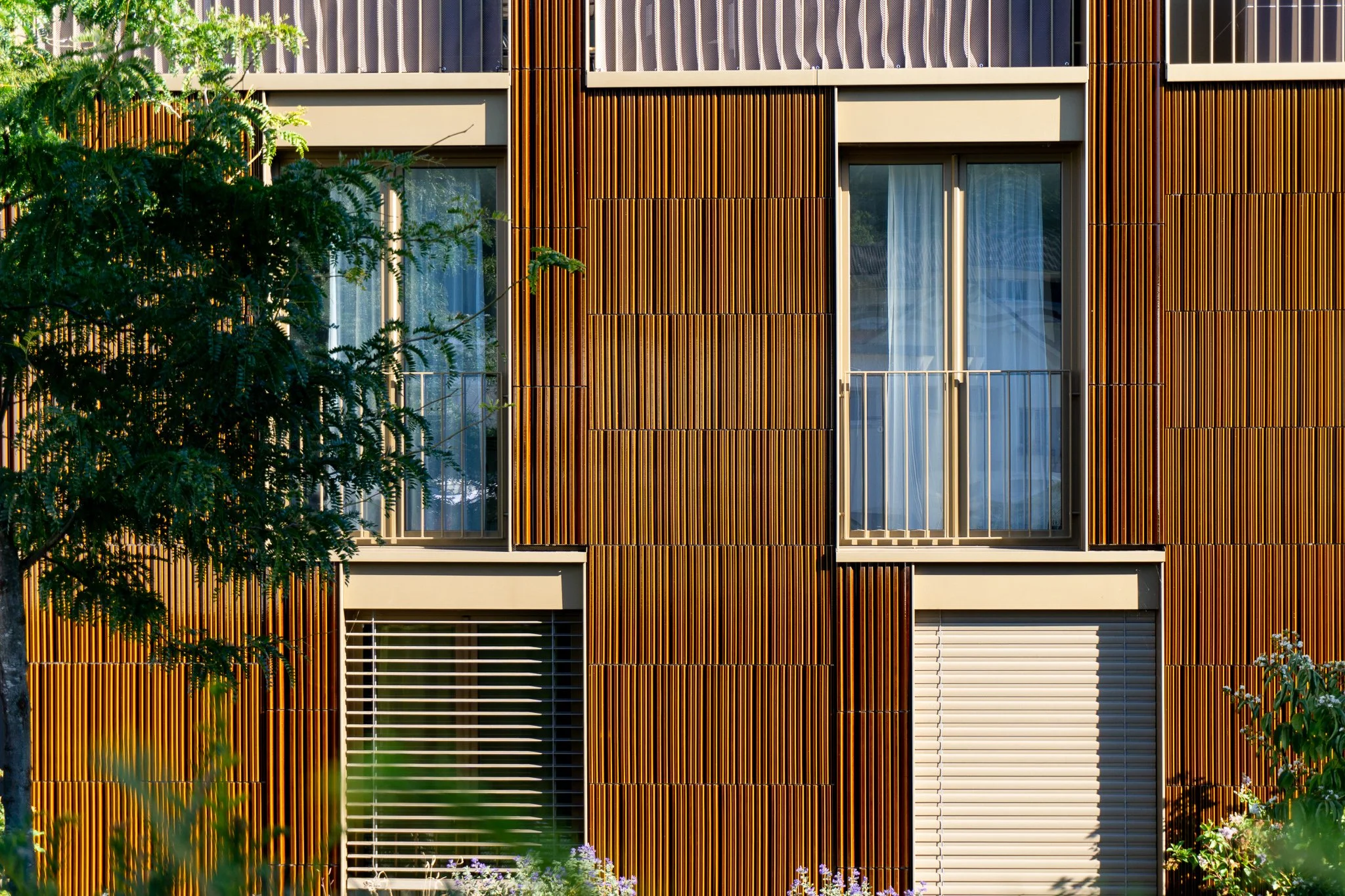

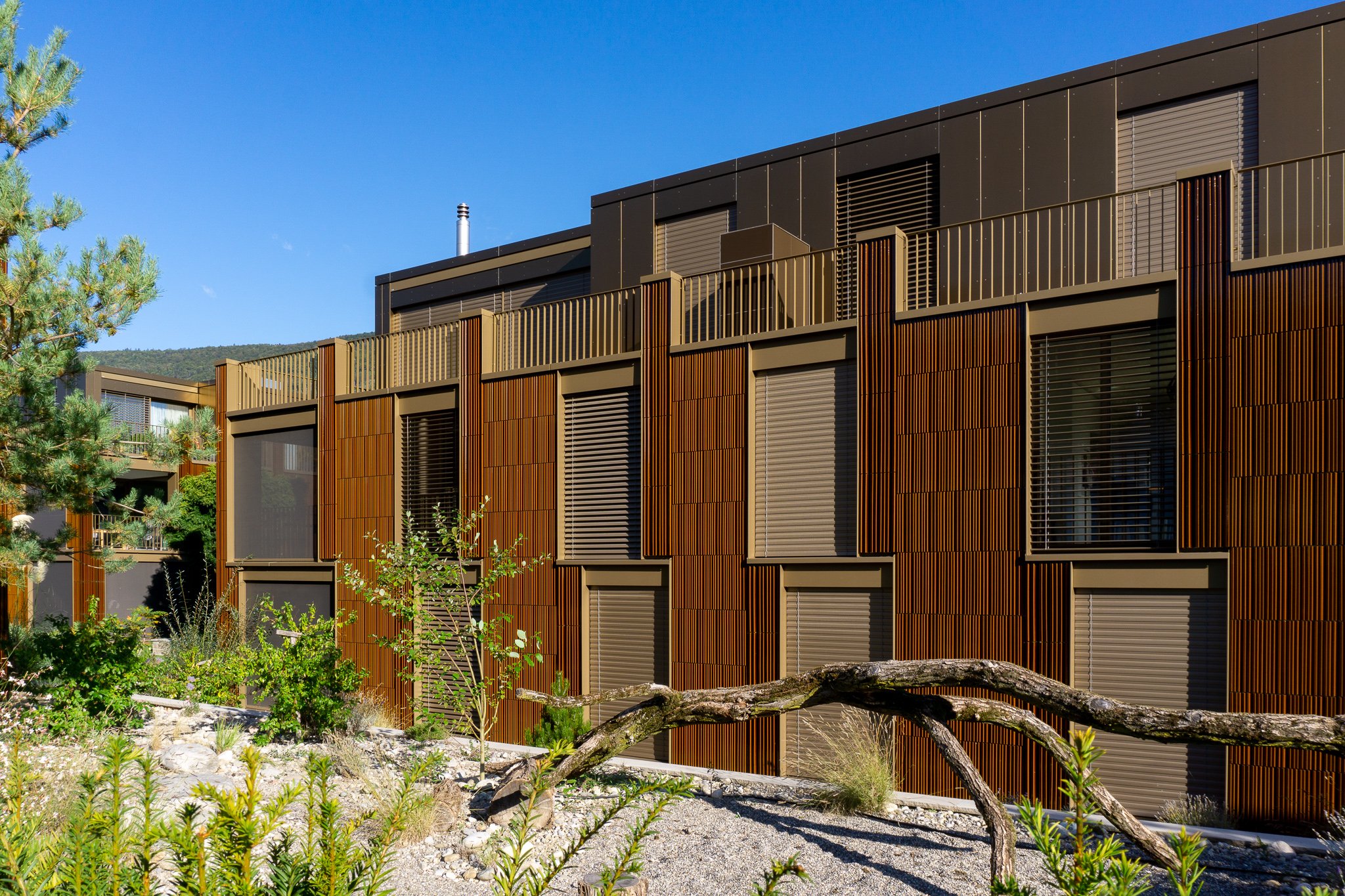

Structure porteuse du complexe résidentiel Gandslam à Pieterlen, composé de trois bâtiments dont la façade est revêtue de modules en céramique (profilés en terre cuite extrudée) et de modules en tôle (acrotère). La façade en céramique se compose de trois modules différents au format spécial, présentant chacun une géométrie distincte. De plus, ces modules présentent des cavités extrêmement réduites et sont en partie posés de manière aléatoire sur la façade.
Solution

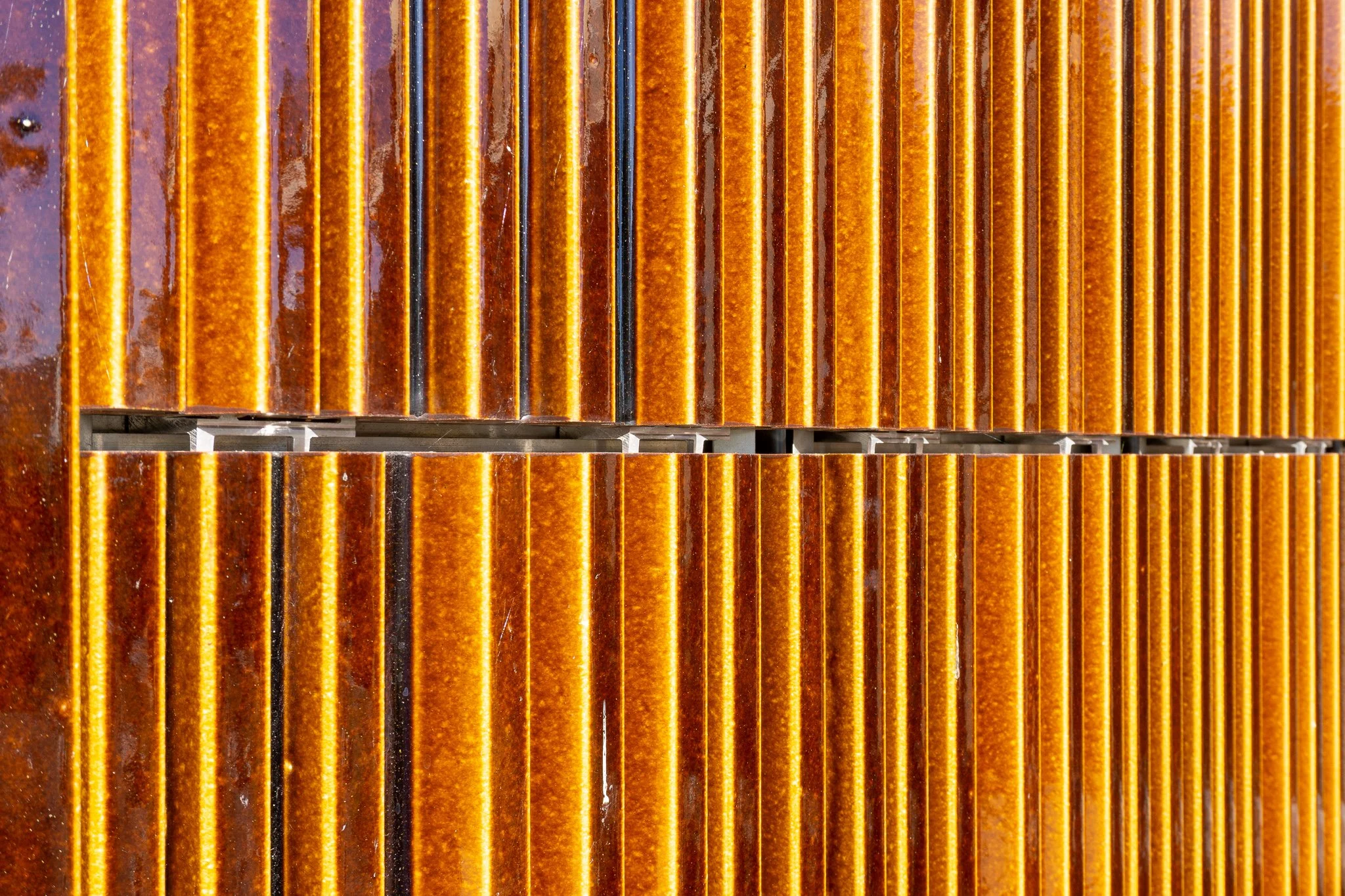

Consoles Thermo en V avec profilés en T verticaux, sur lesquels sont posés des profilés porteurs horizontaux ZF. Des supports ZF sont placés dans les profilés porteurs ; ceux-ci ont été préalablement usinés ou modifiés par un fraisage partiel afin de pouvoir s'adapter aux géométries spécifiques des trous des modules céramiques. Comme les modules sont également installés en miroir, on utilise au total 26 types de supports différents, qui sont indiqués sur les plans de façade correspondants.
Les systèmes Ecolite en action
Sous-structure primaire composée de consoles Thermo en V et de profilés en T. Par-dessus, le système ZF pour modules céramiques, composé de : profilés porteurs ZF, profilés porteurs d'extrémité ZF et supports usinés ZF.

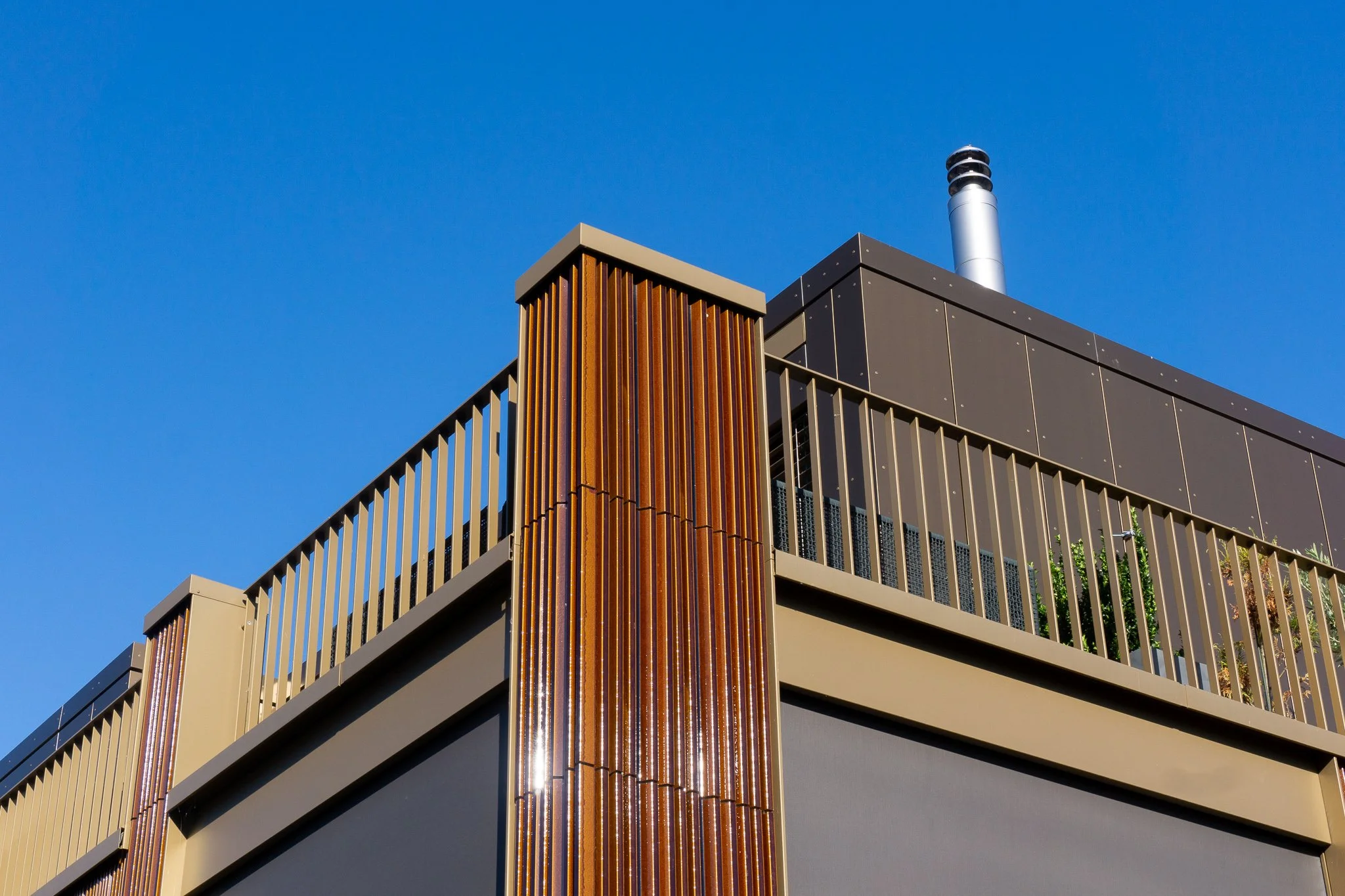

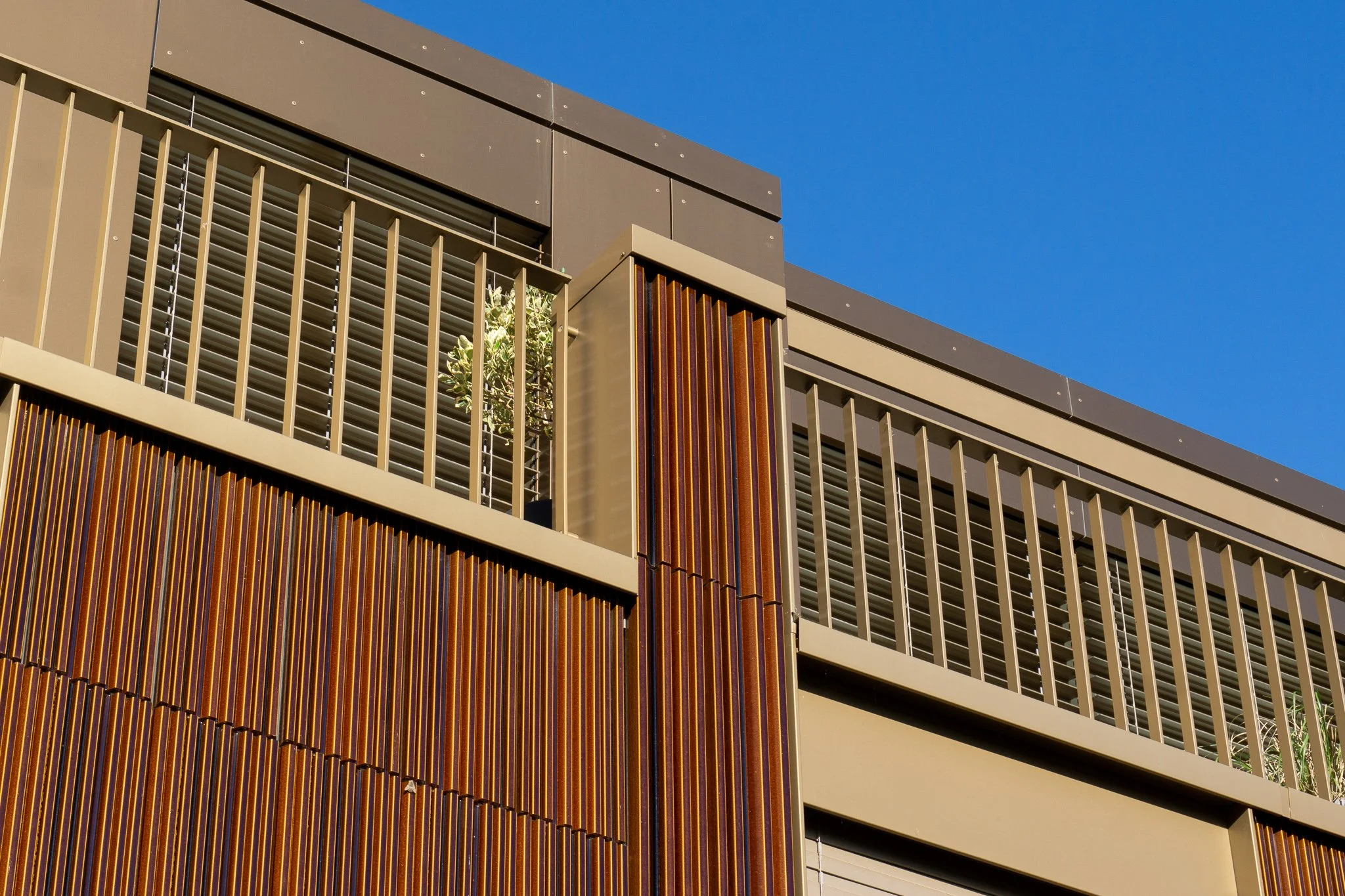

Pour la façade en tôle au niveau de l'acrotère, le système OM composé de : consoles Thermo en H, profilés angulaires, profilés oméga et profilés en Z.
Photos : 720.ch
