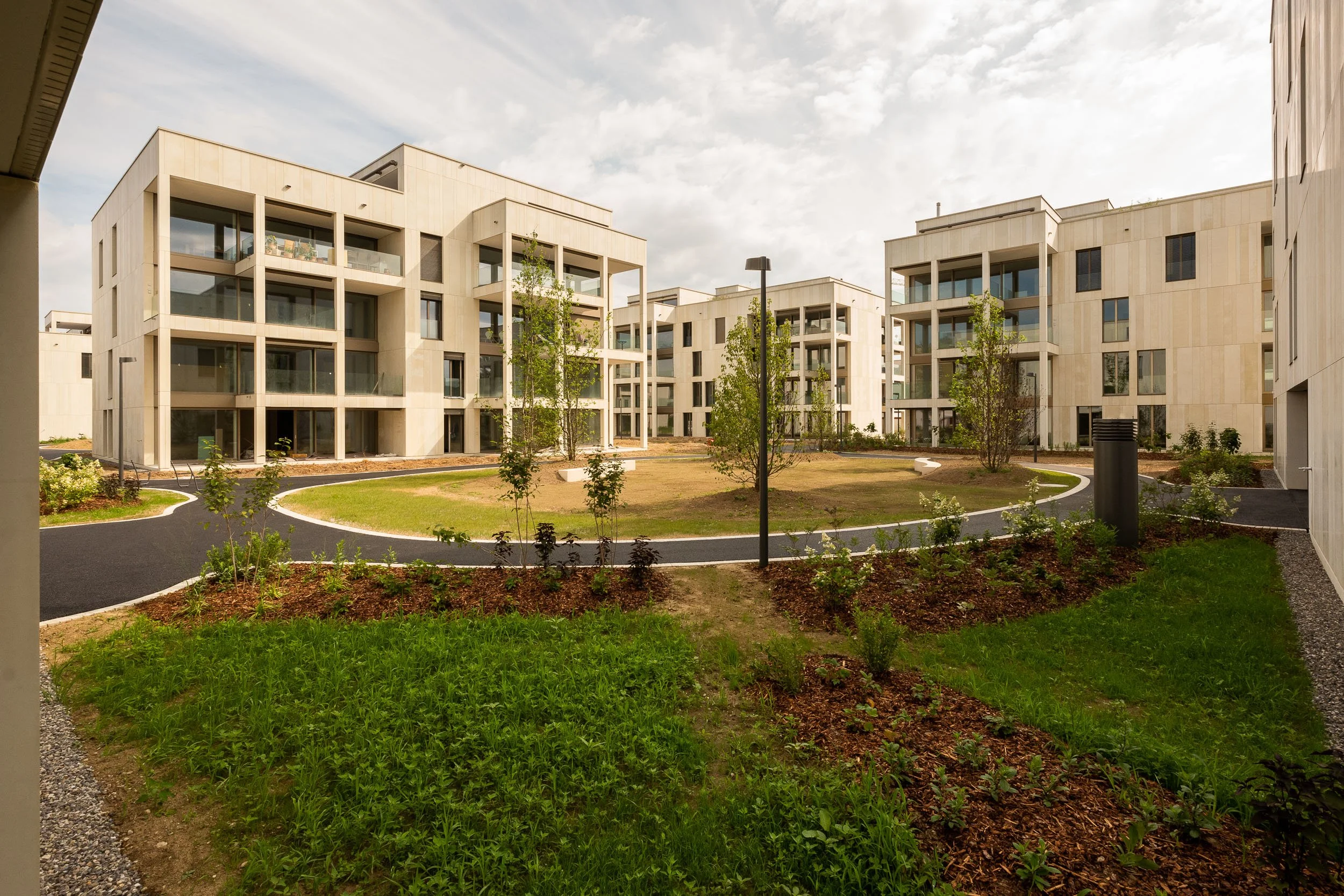

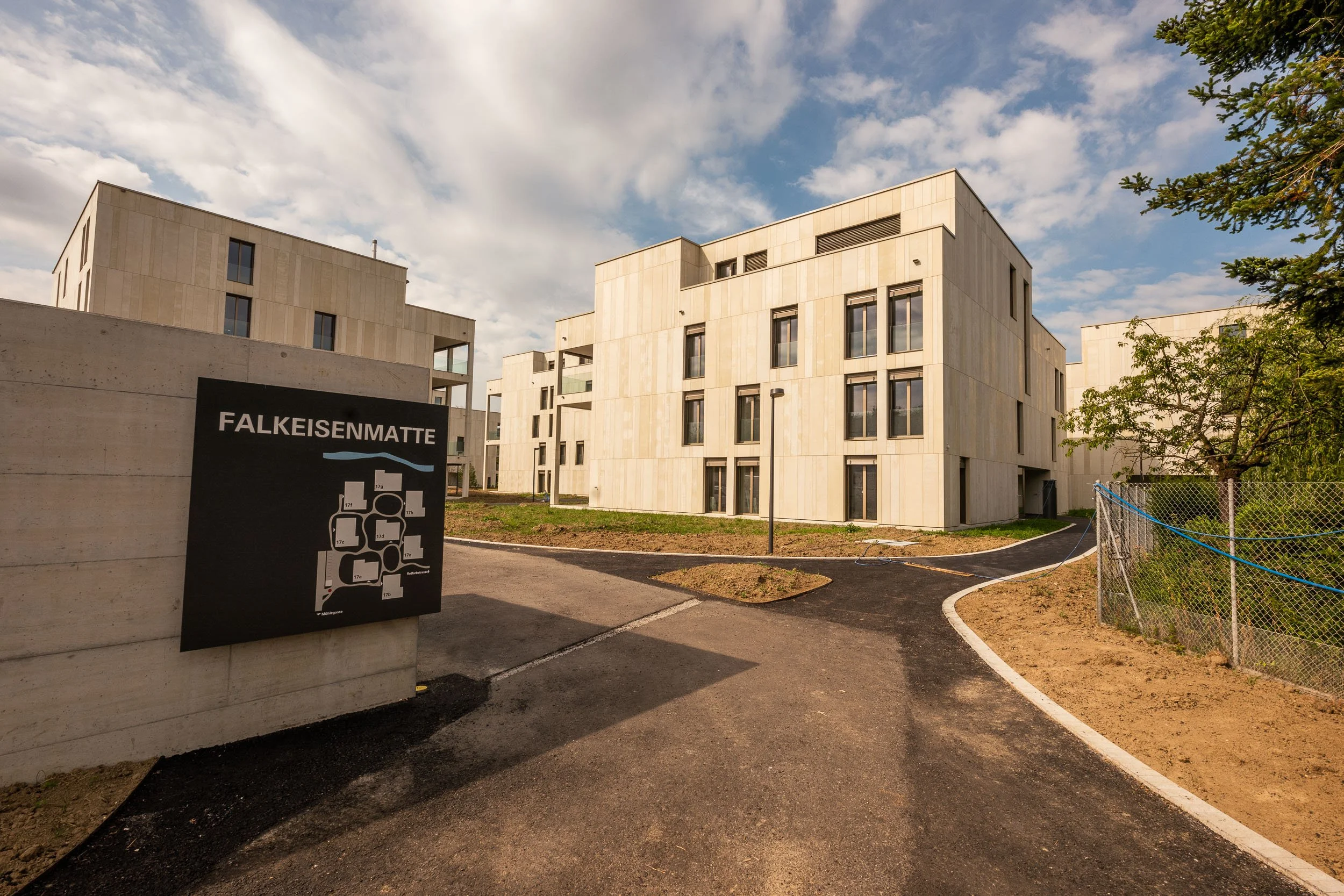

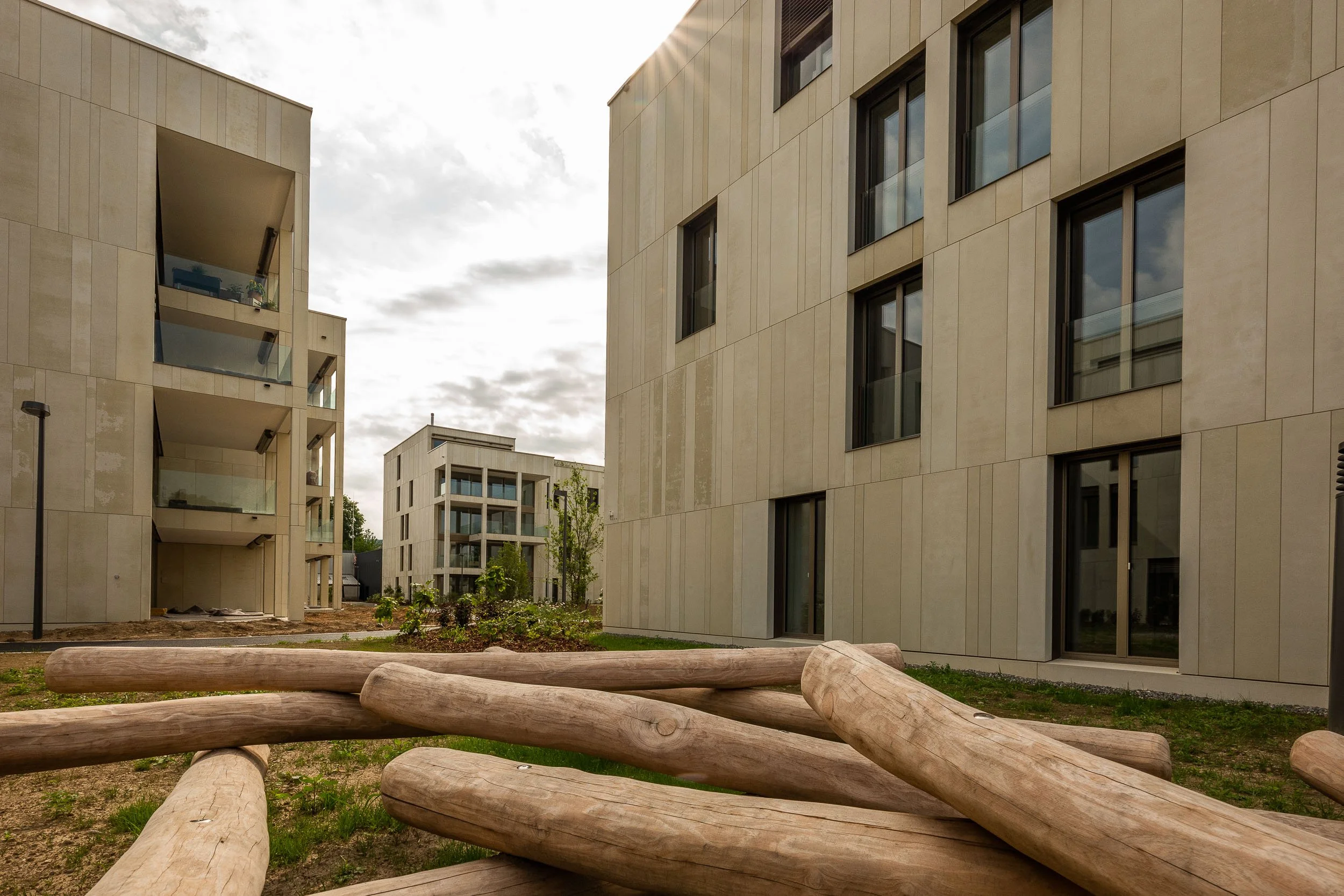

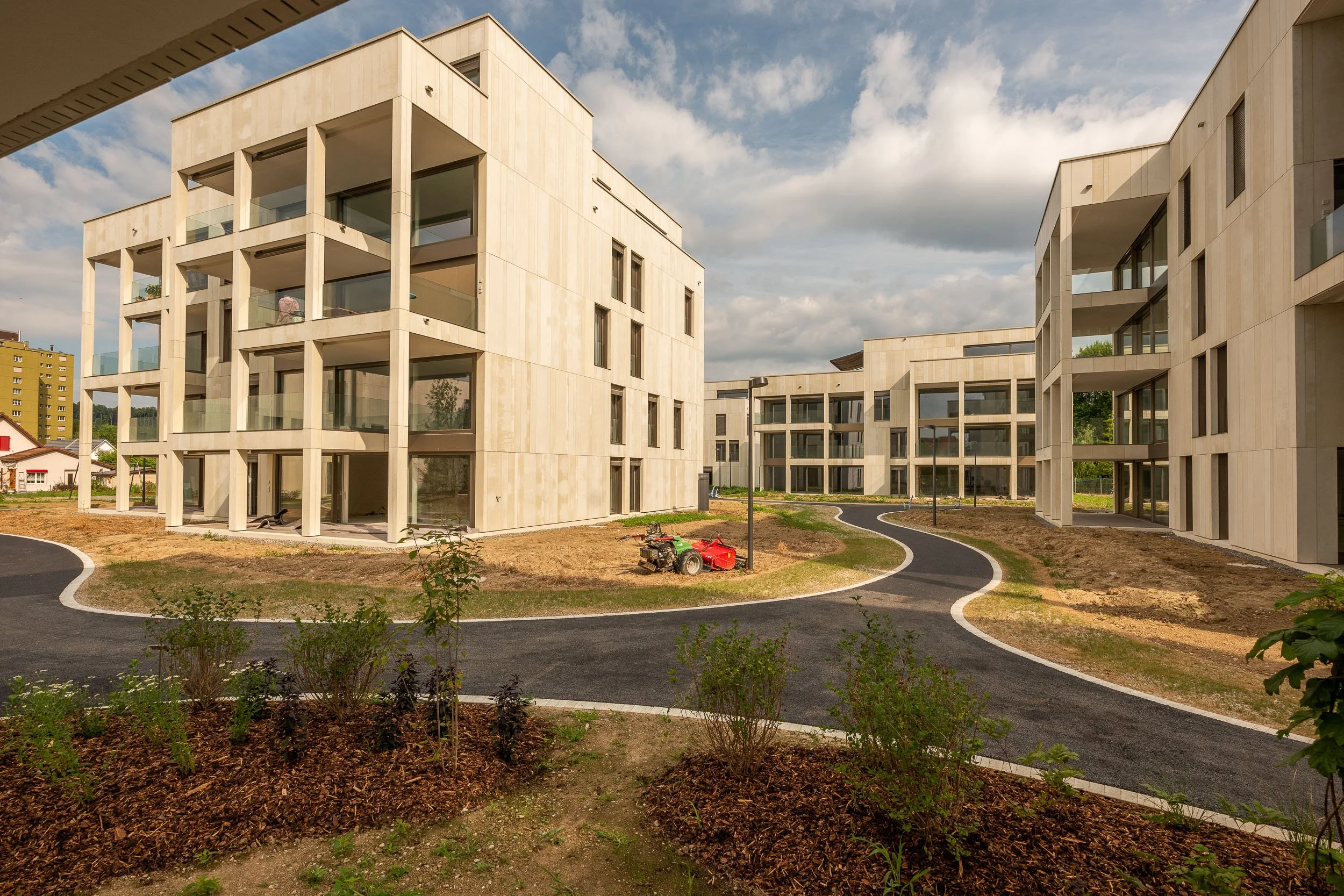

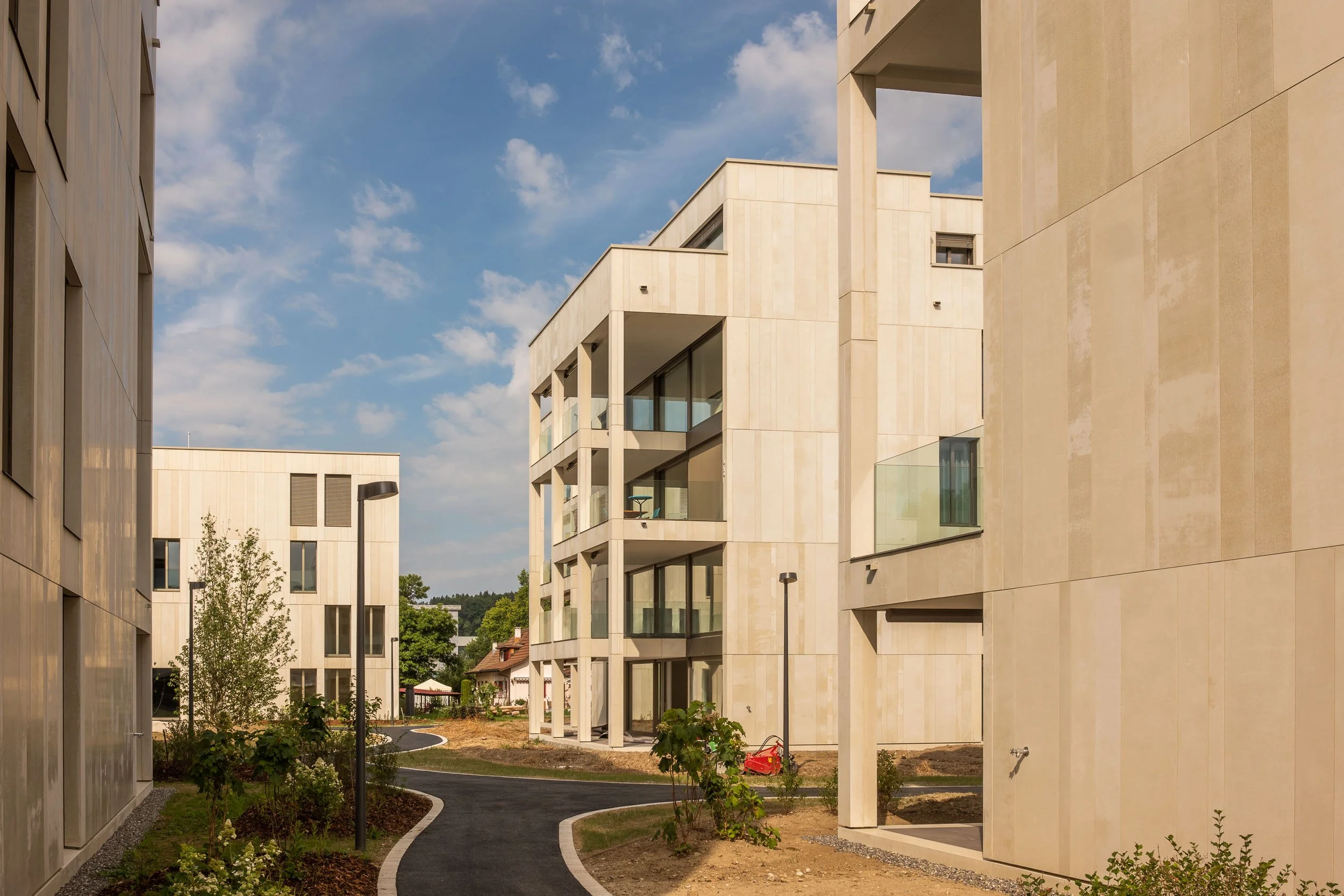

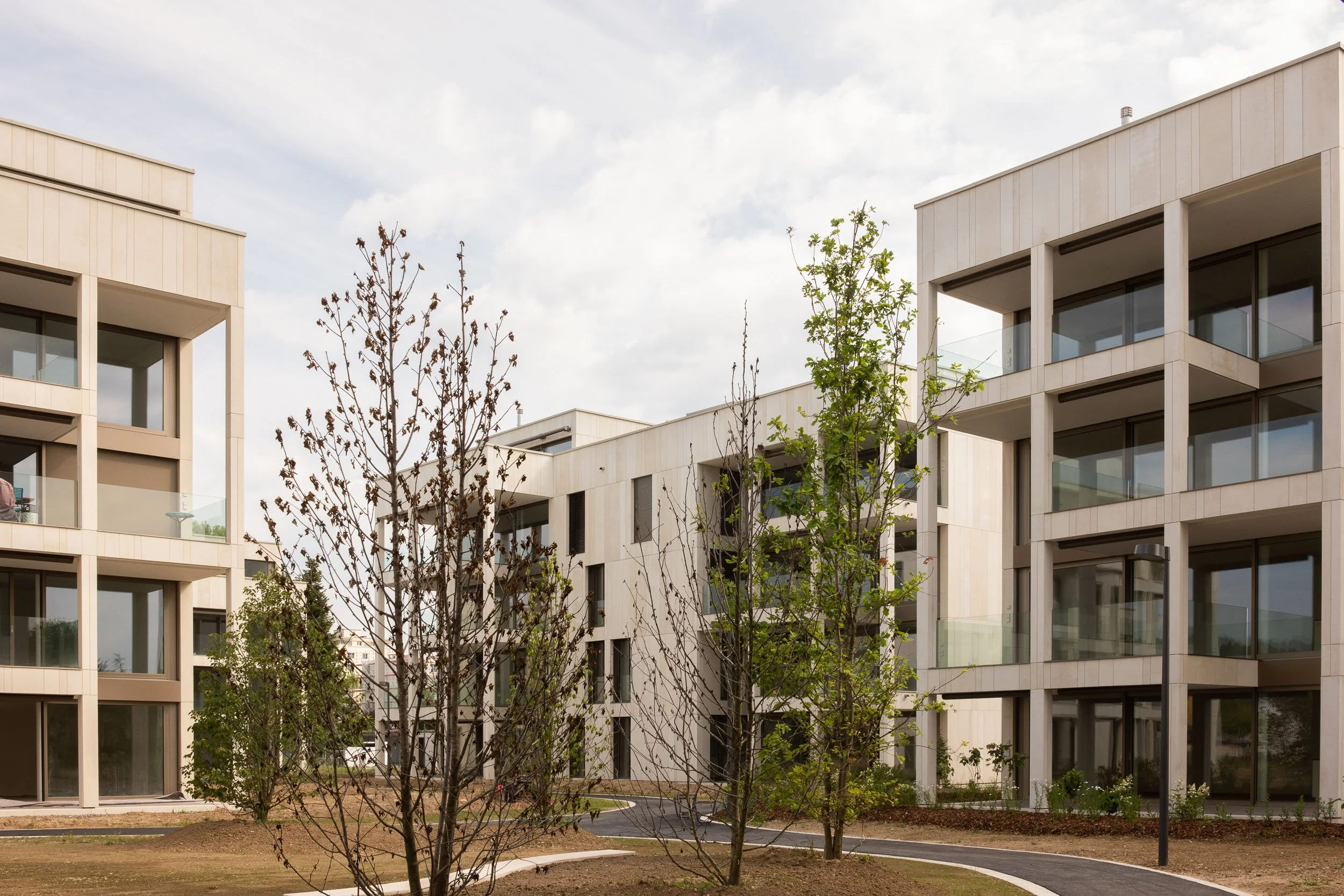

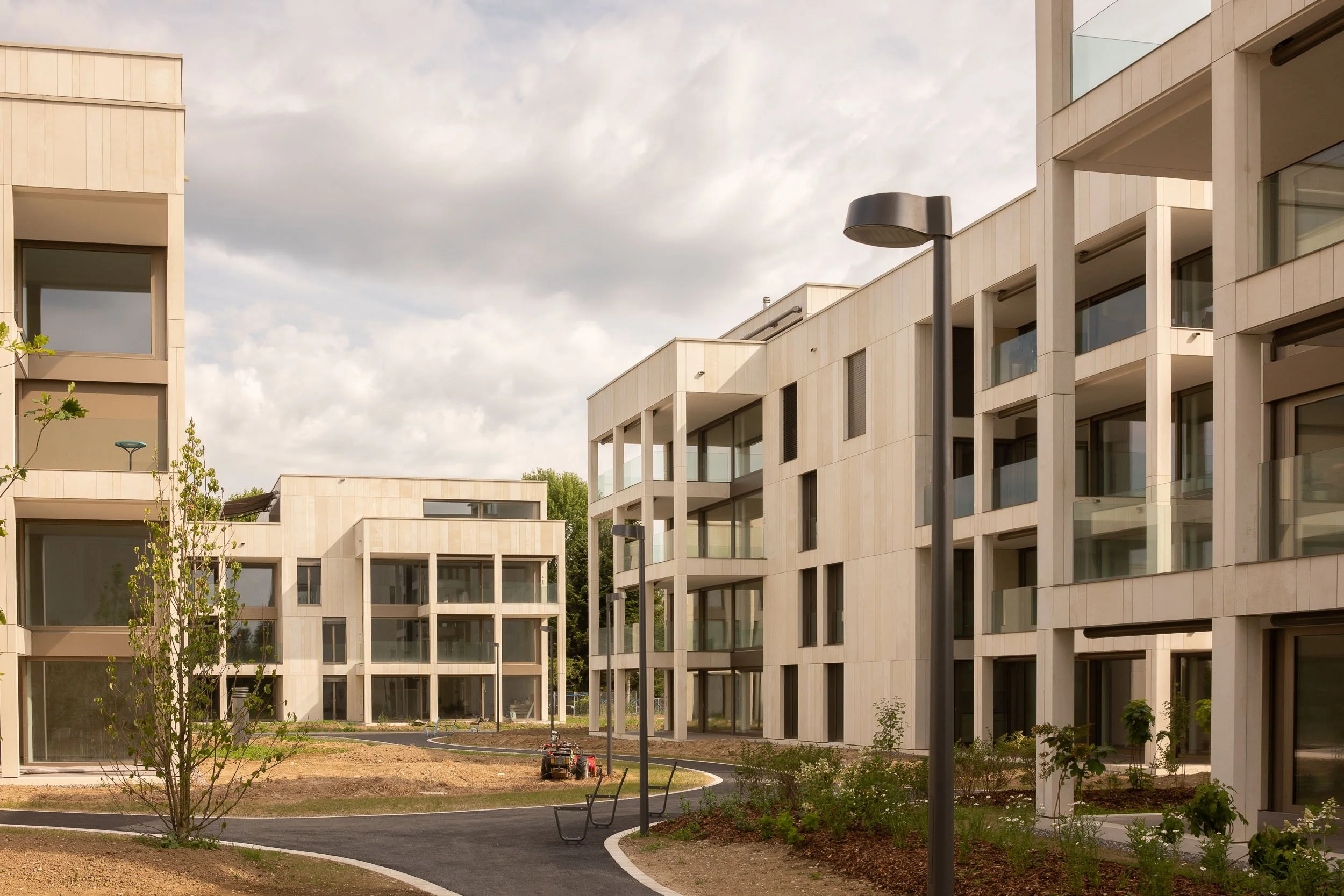

Falkeisenmatte, Zofingen

Matériau de façade: béton fibré «

»

Systèmes Ecolite

Structure porteuse principale :
Système H

Structure porteuse secondaire : système sur mesure «
»

Défi

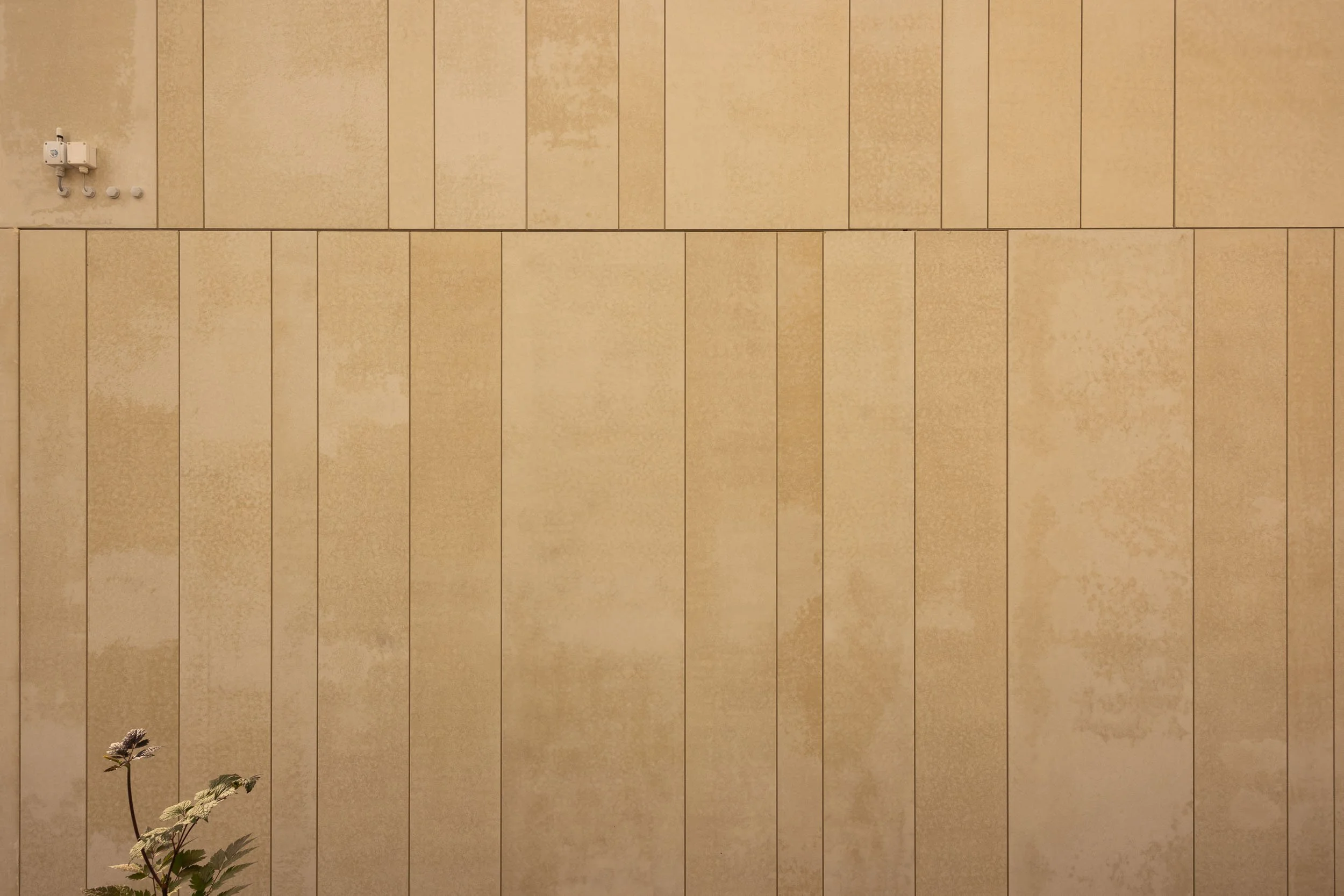

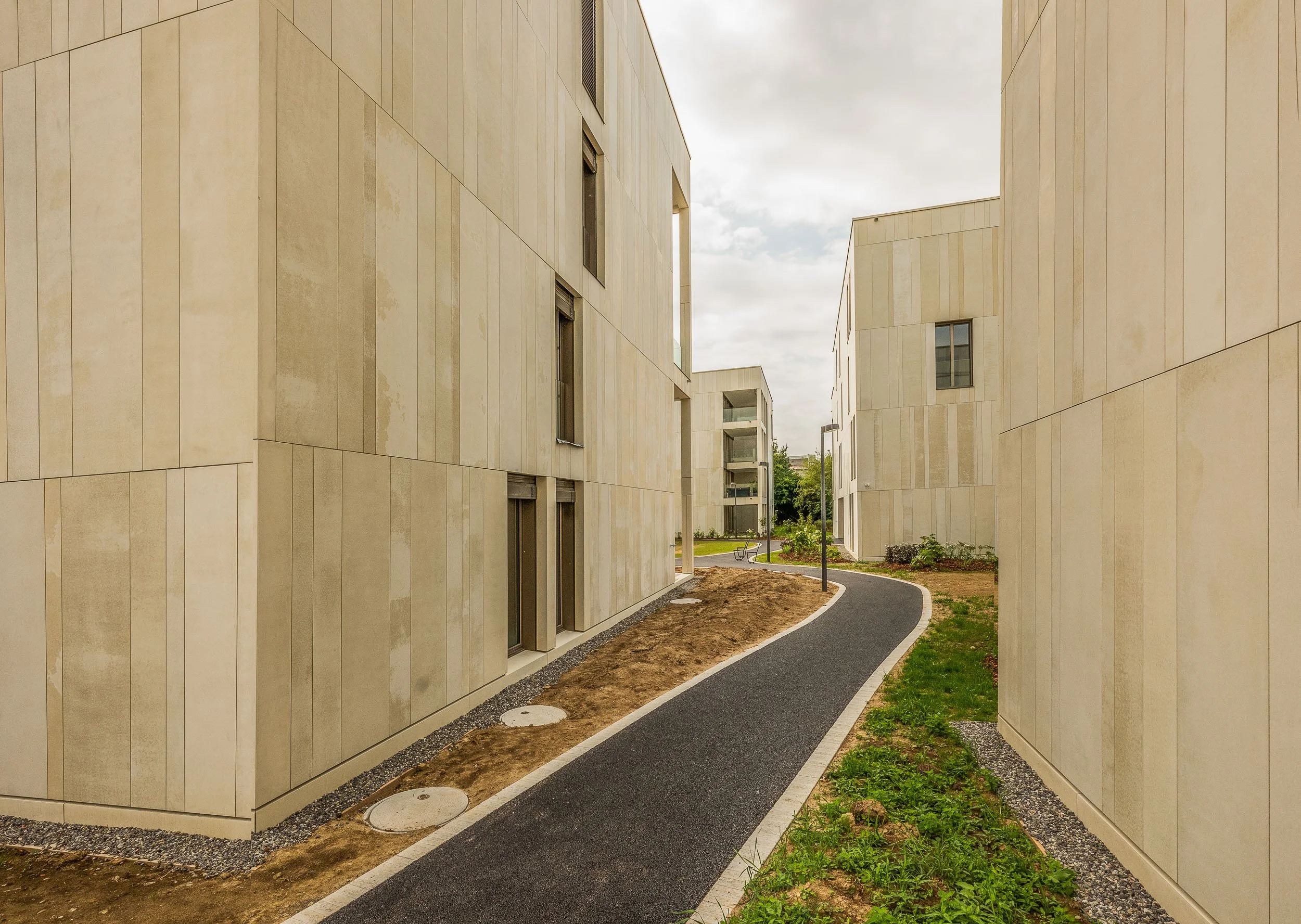

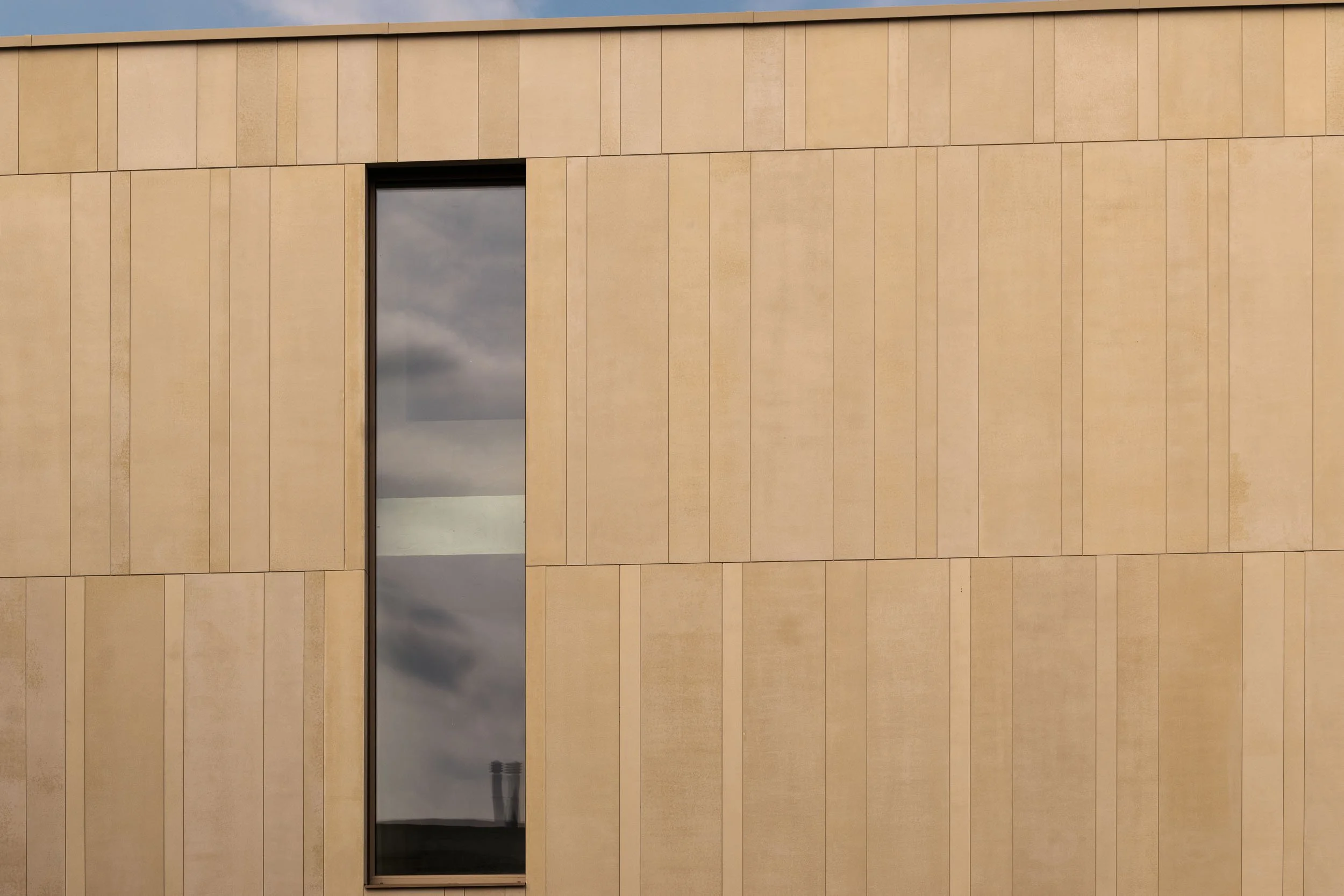

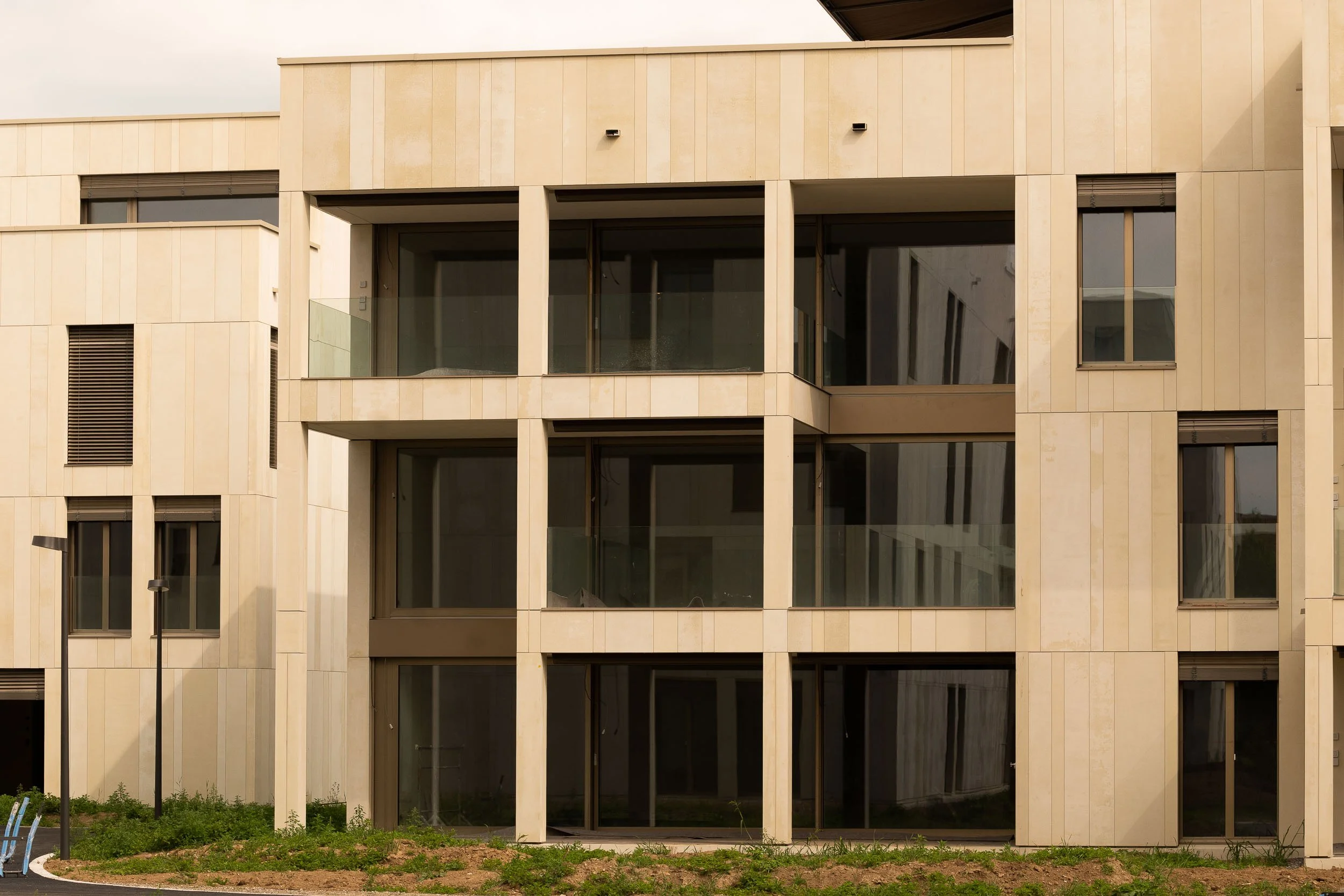

Dans le cadre de ce projet, des panneaux GFB disposés verticalement, d'une longueur maximale de 2 845 mm et de largeurs variables, doivent être posés de manière invisible et aléatoire.
La norme Minergie doit être respectée et un porte-à-faux important du revêtement doit être réalisé sur un support en briques.

Solution

Au lieu d'un grand nombre d'ancrages et d'agrafes, une solution avec des plaques à rainures verticales et un profil vertical spécial a été choisie, développée, testée et fournie. La capacité de charge de la rainure dans les panneaux GFB a dû être spécialement déterminée, car aucune valeur n'était disponible chez le fabricant. Le poids mort a été transféré étage par étage sur un profilé d'angle spécial.

Les systèmes Ecolite en action

• Structure porteuse primaire
  La structure porteuse primaire a été réalisée à l'aide de consoles ECOLITE Thermo en H d'une saillie de 300 mm et de profilés angulaires horizontaux.

• Ouvrage de support secondaire
  L'ouvrage de support secondaire a été constitué de profilés verticaux spéciaux destinés à recevoir les rainures des panneaux GFB, ainsi que d'un profilé angulaire de 43 x 70 x 3 mm par étage pour la répartition des charges.

Photos : 720.ch

---
