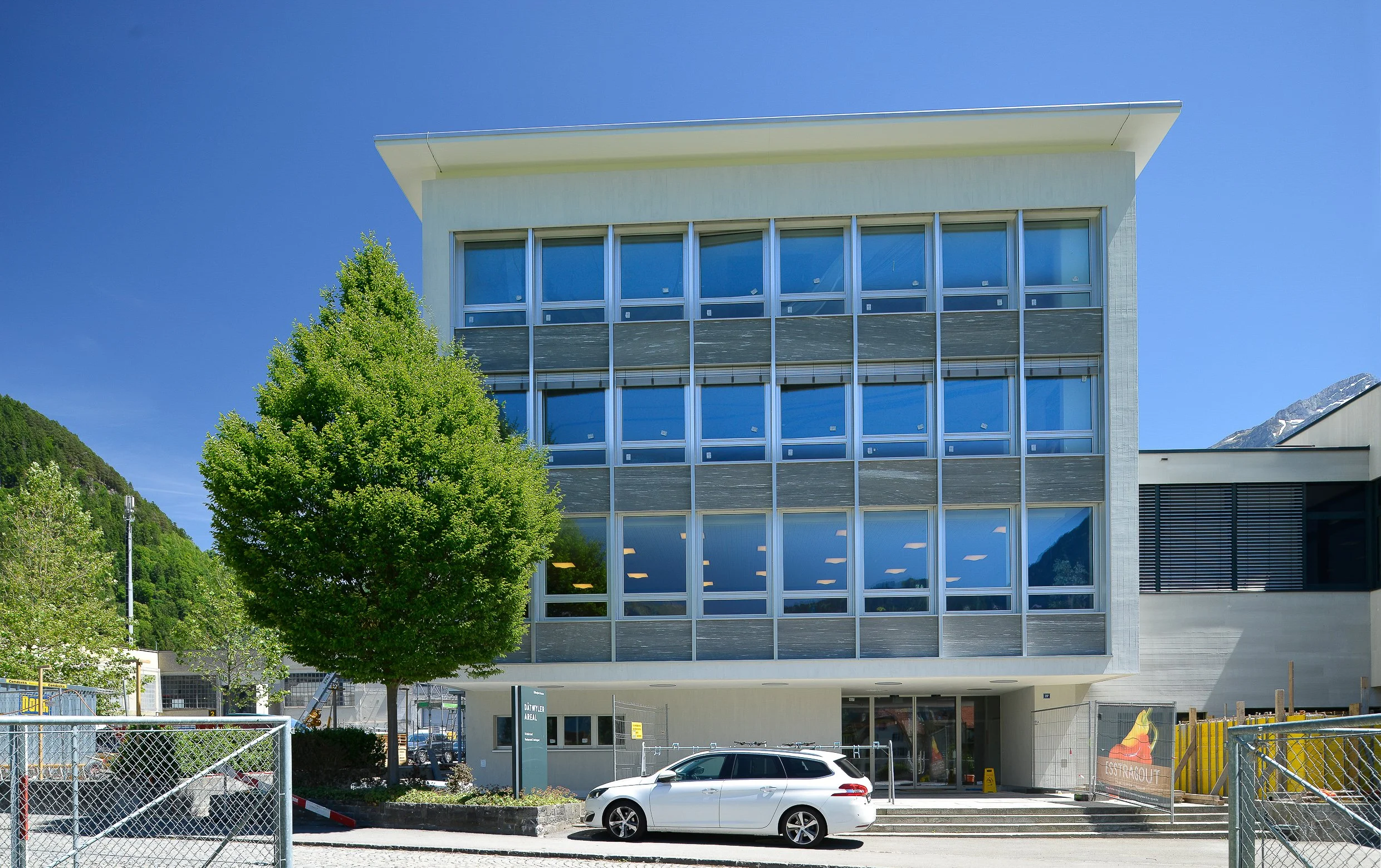

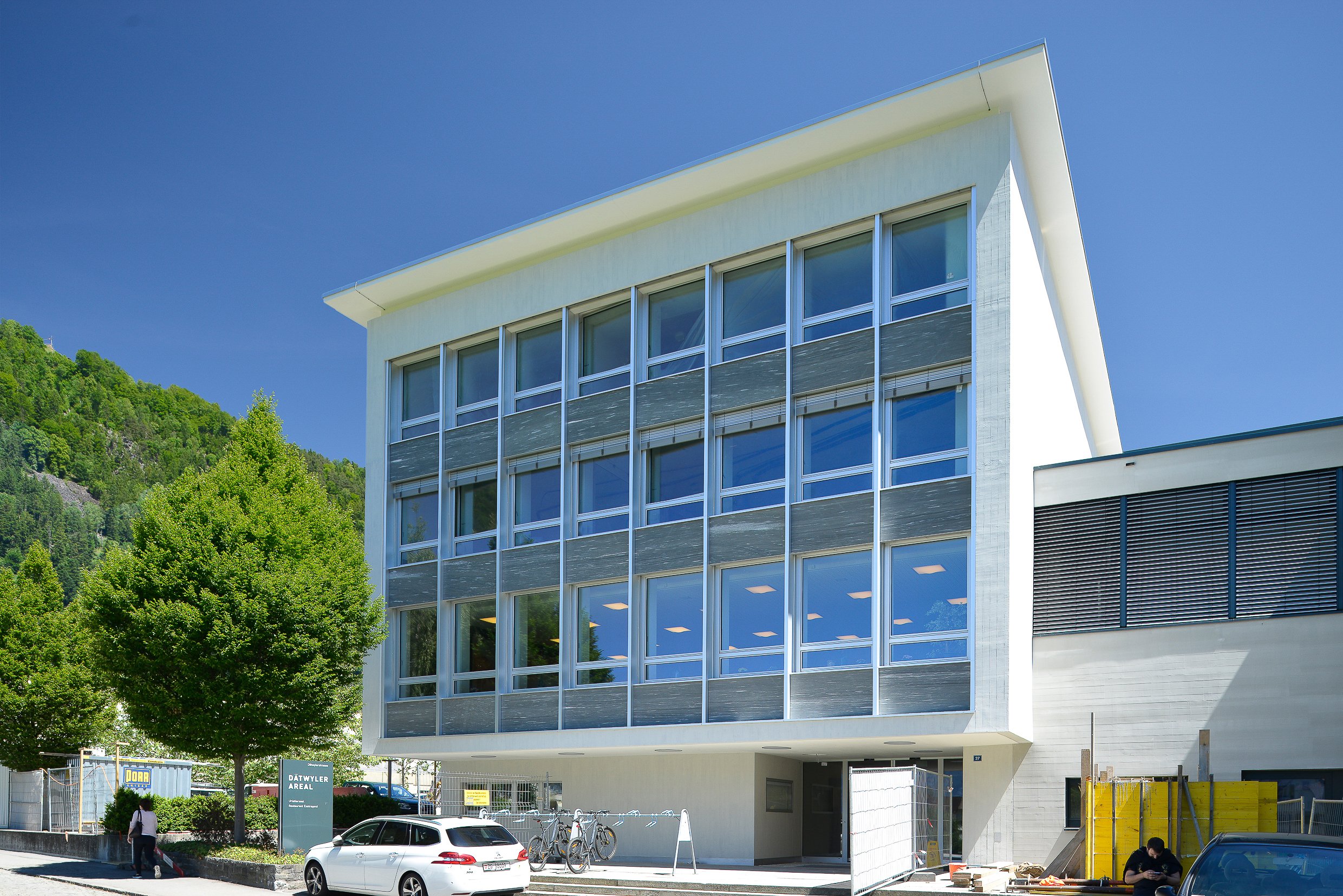

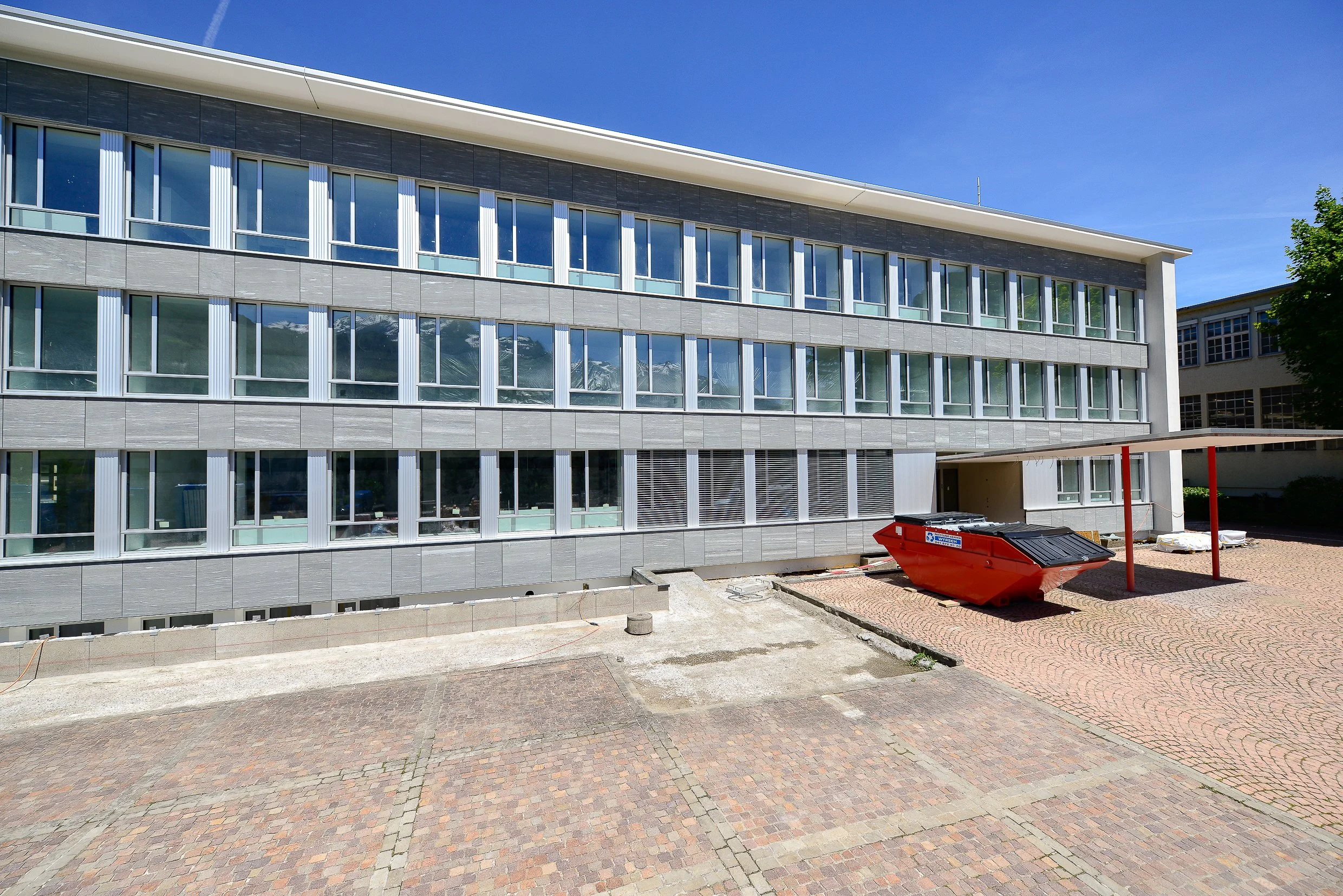

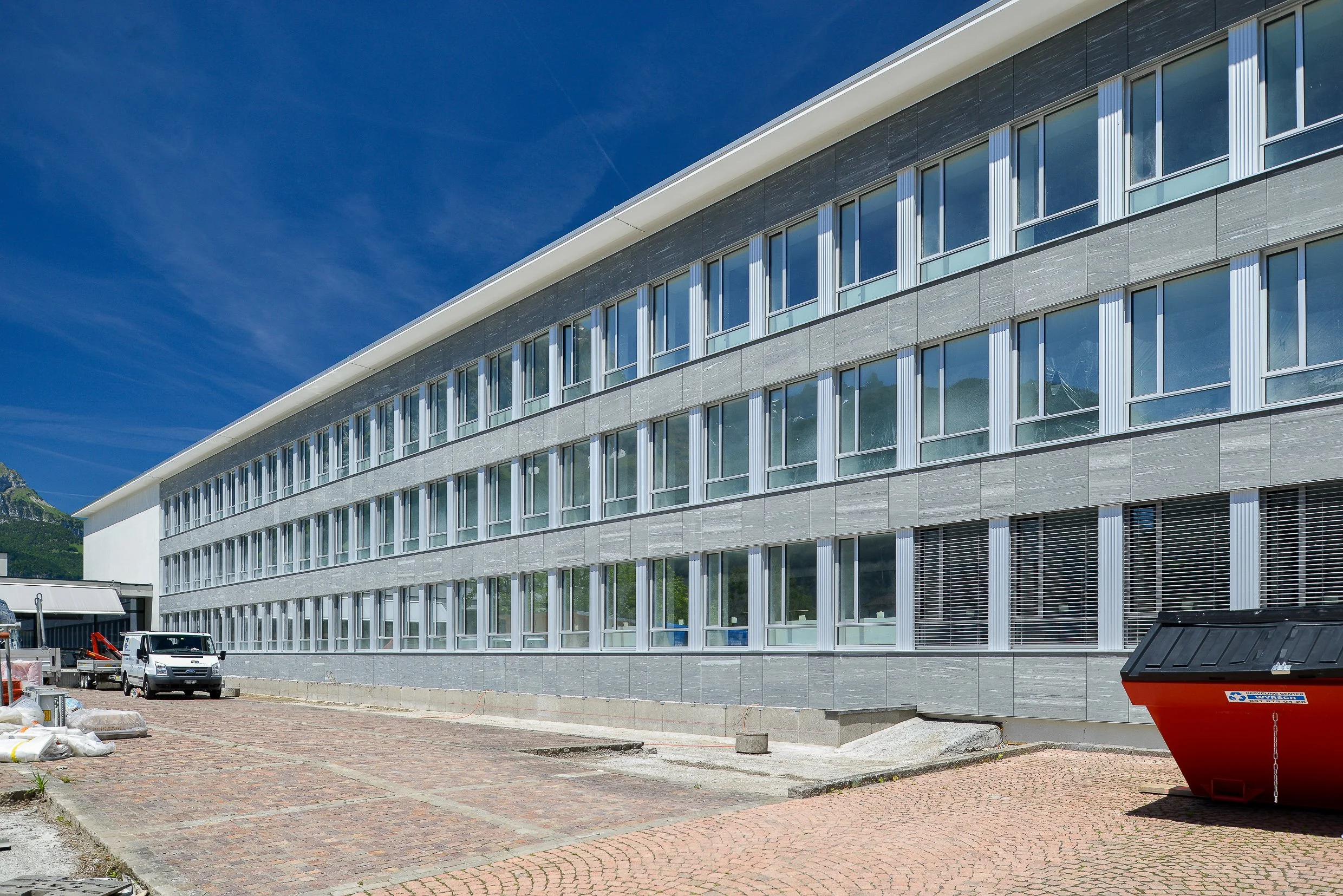

DAG Personal, Altdorf
Matériau de façade: dalles en pierre naturelle «
»
Défi

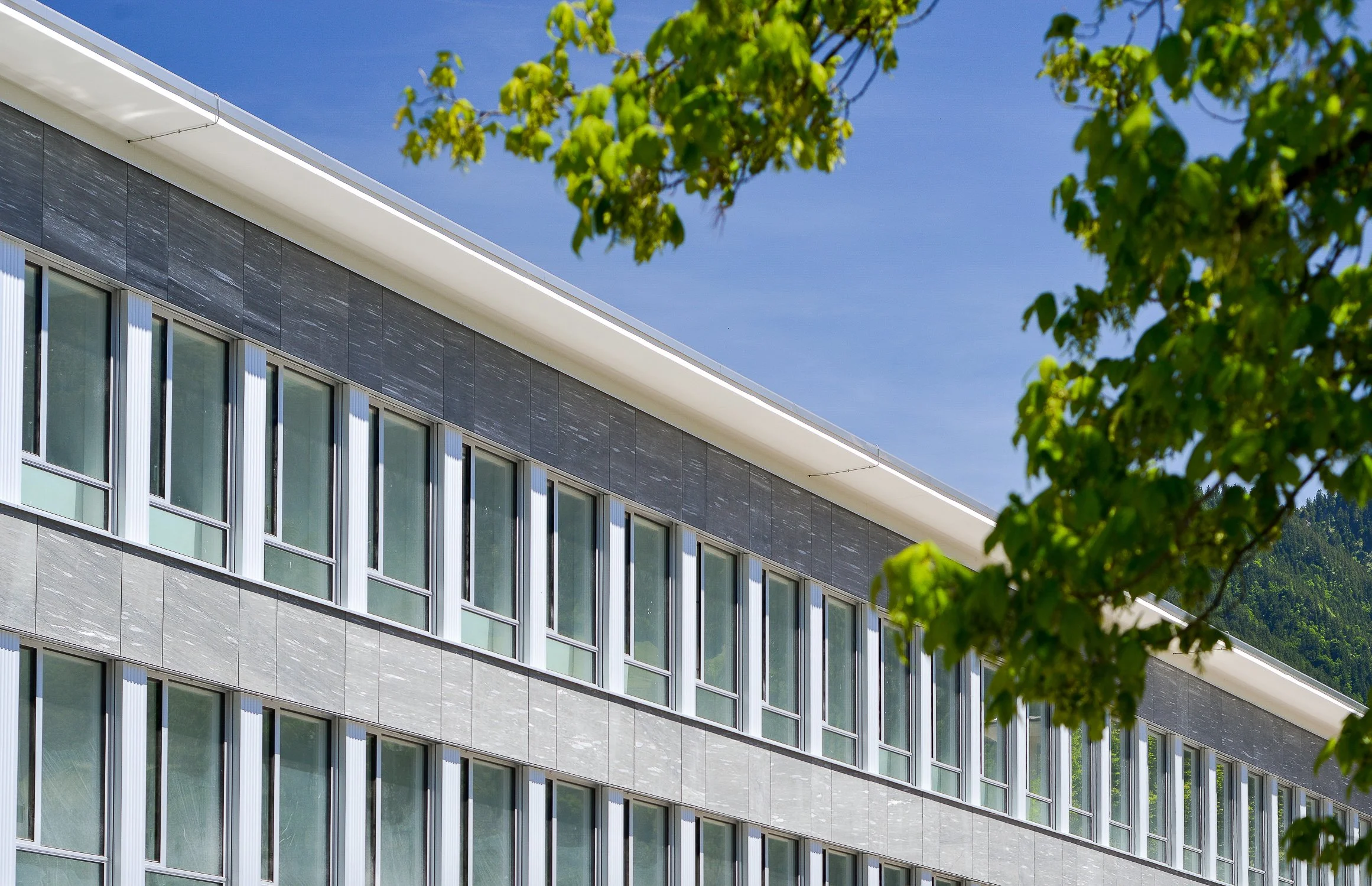

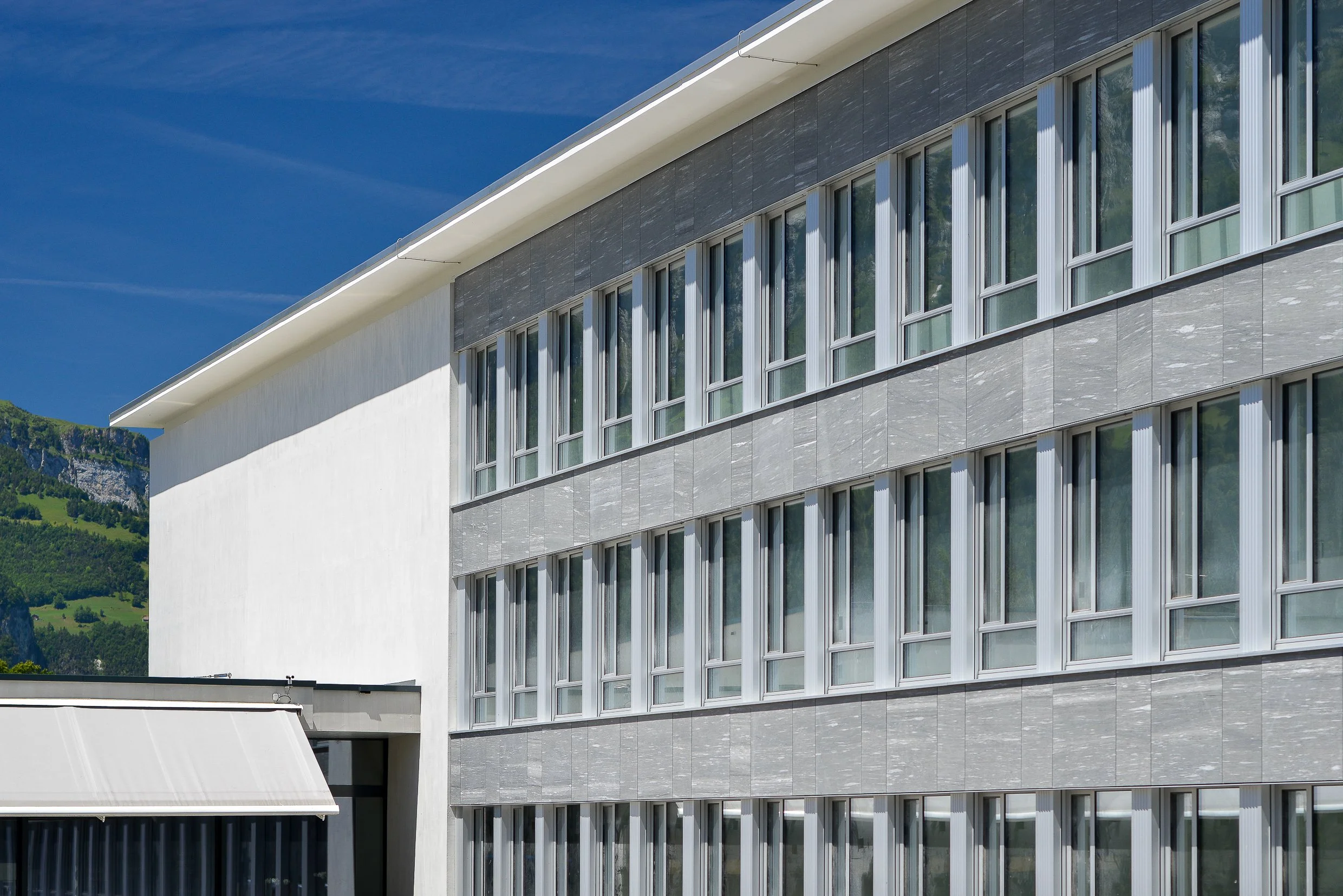

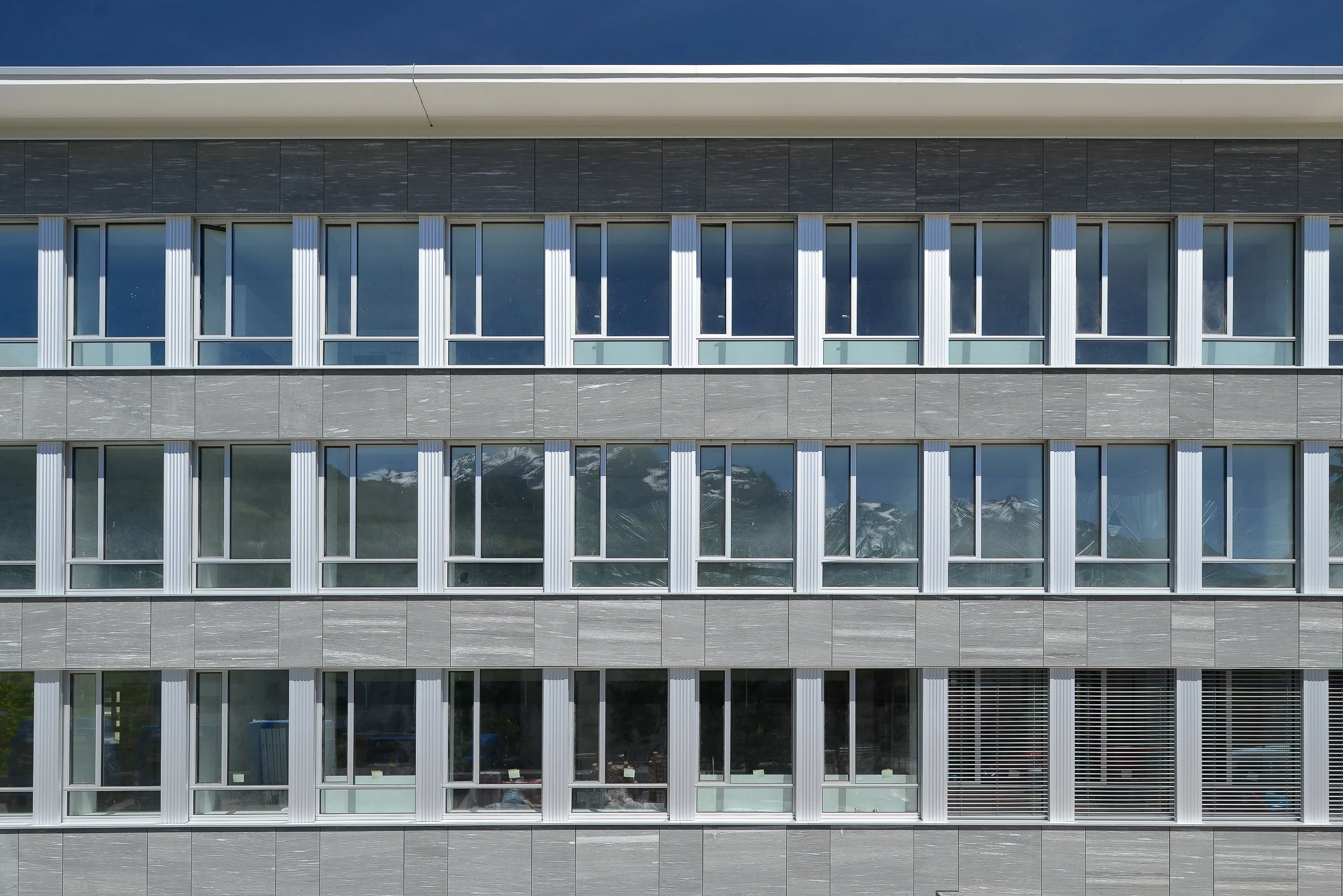

Le maître d’ouvrage souhaite l’utilisation de grands panneaux d’allège en pierre, associés à des habillages verticaux de colonnes constitués de profilés extrudés en aluminium anodisé présentant le même aspect extérieur qu’auparavant.
La sous-structure doit être réalisée sans ponts thermiques. Le sol présente par endroits une capacité portante limitée.
Solution
On utilise des consoles spéciales Ecolite H, qui tiennent compte du poids propre élevé des éléments sur un sol dont la portance est parfois insuffisante.
Des profilés Oméga verticaux sont fixés dans l'espace de ventilation arrière sur les profilés horizontaux, tandis que des profilés d'accrochage horizontaux sont installés en haut et en bas pour les dalles de pierre.
Pour les habillages des piliers, des profilés en aluminium spécifiques au projet ont été extrudés ; ceux-ci peuvent également être utilisés dans la zone d'entrée pour former des murs continus présentant le même aspect.
Les systèmes Ecolite en action
Structure porteuse principale
composée de consoles en H thermoformées et de profilés angulaires.Ouvrage de support secondaire:
Profilés Oméga verticaux ainsi que le système ProdEX, découpé pour les dalles de pierre, servant d'ouvrage de support secondaire.Profilés en aluminium anodisé d'un nouveau genre.
