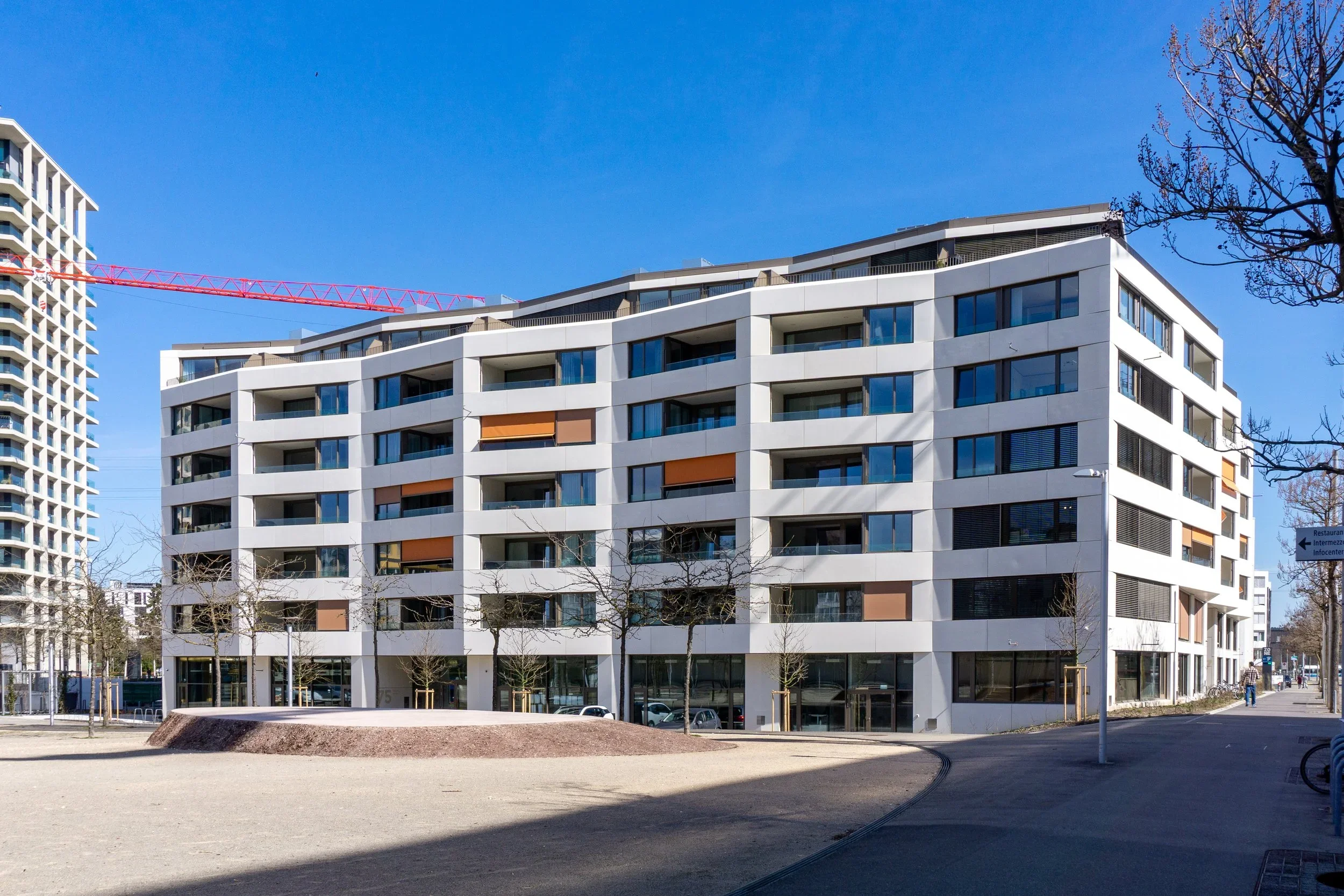

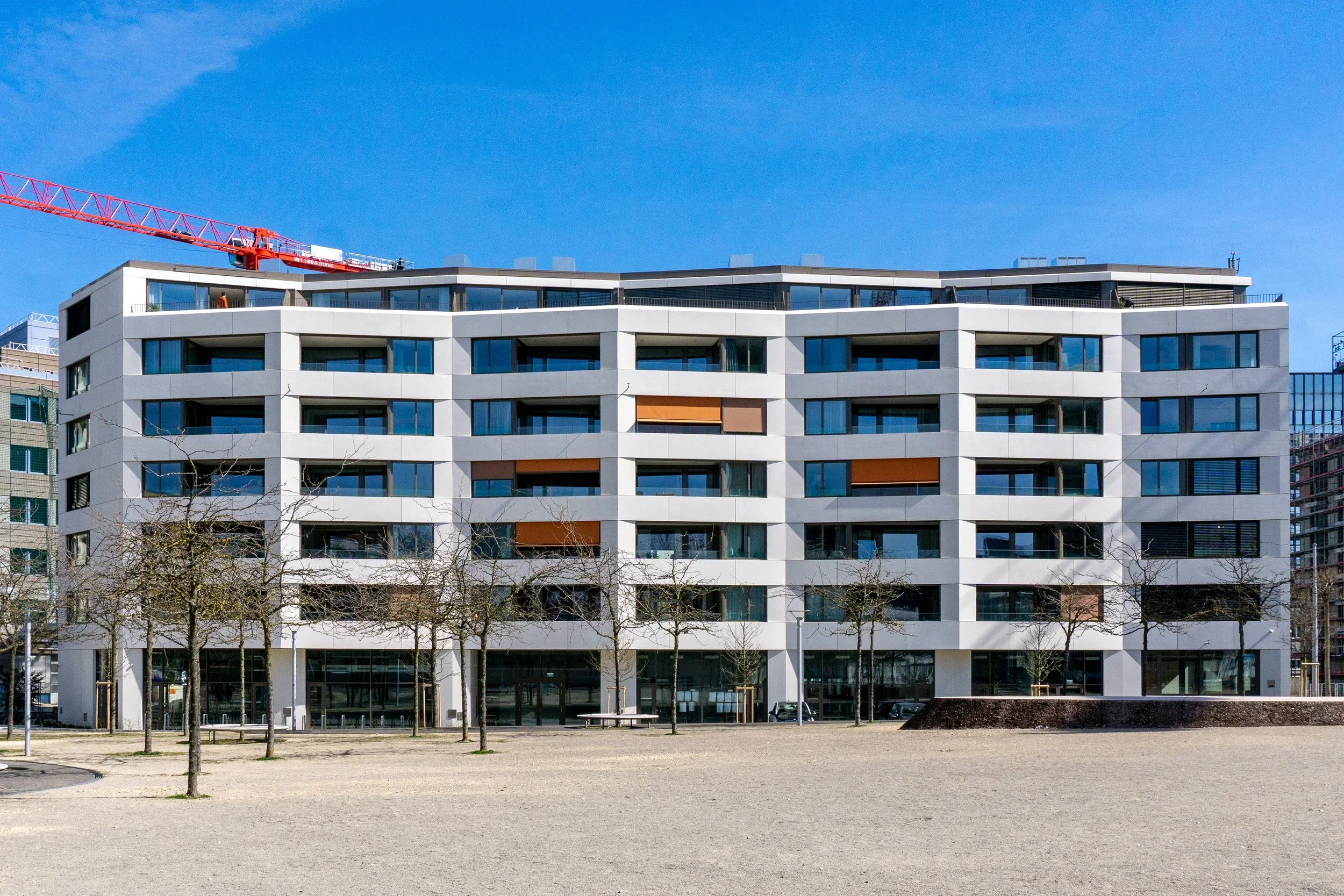

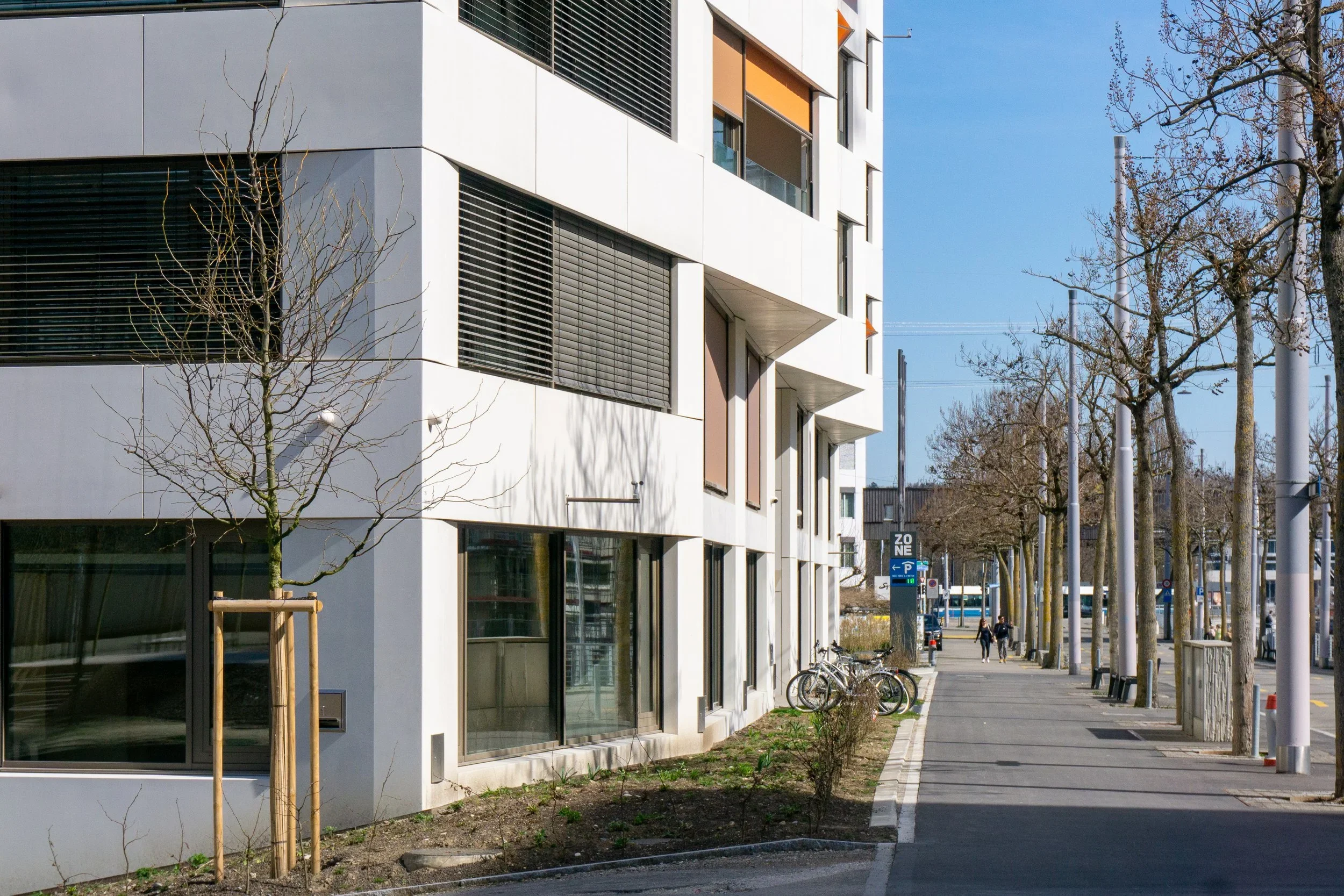

Allopa, Zurich
Matériau de façade: béton fibré «
»
Défi

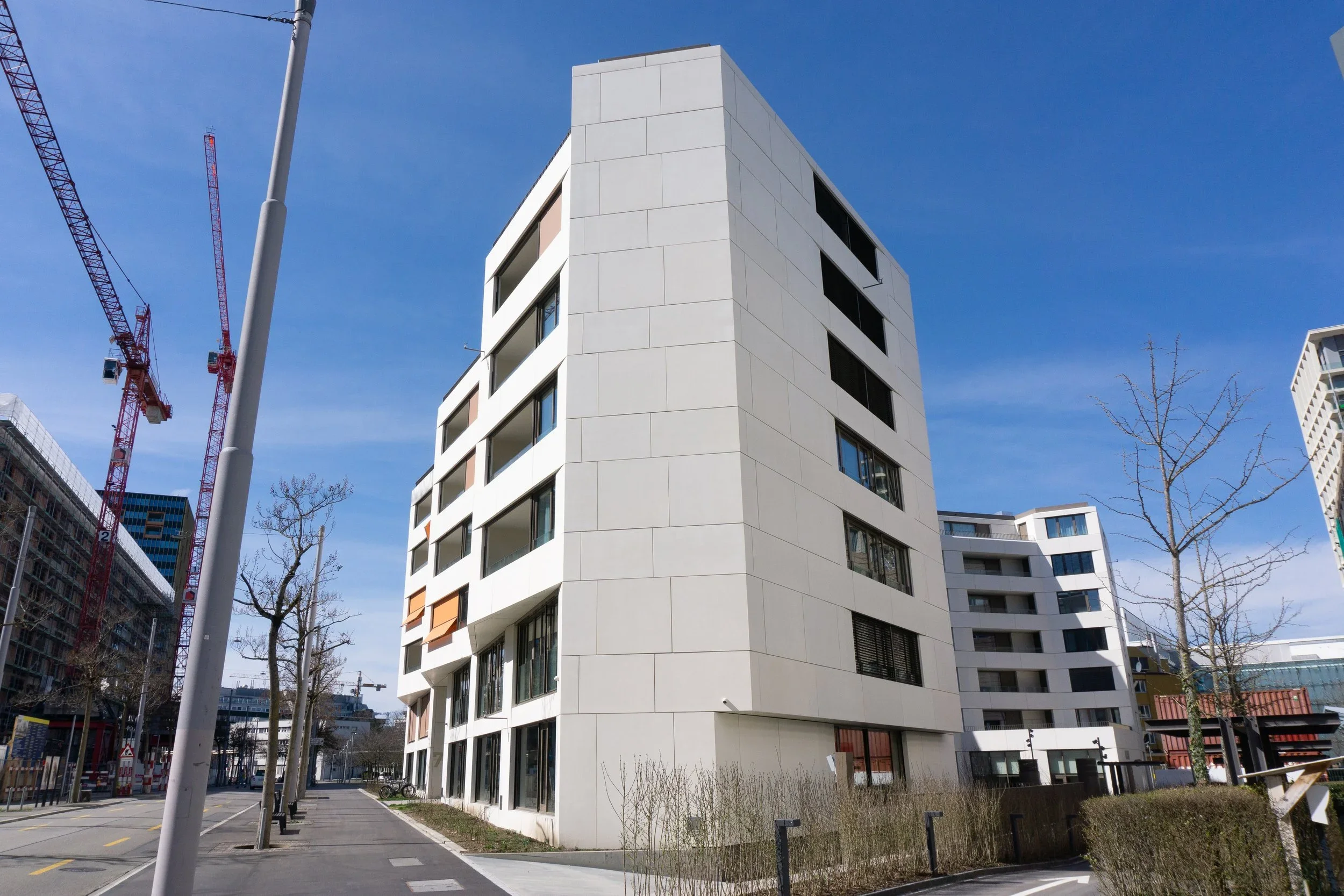

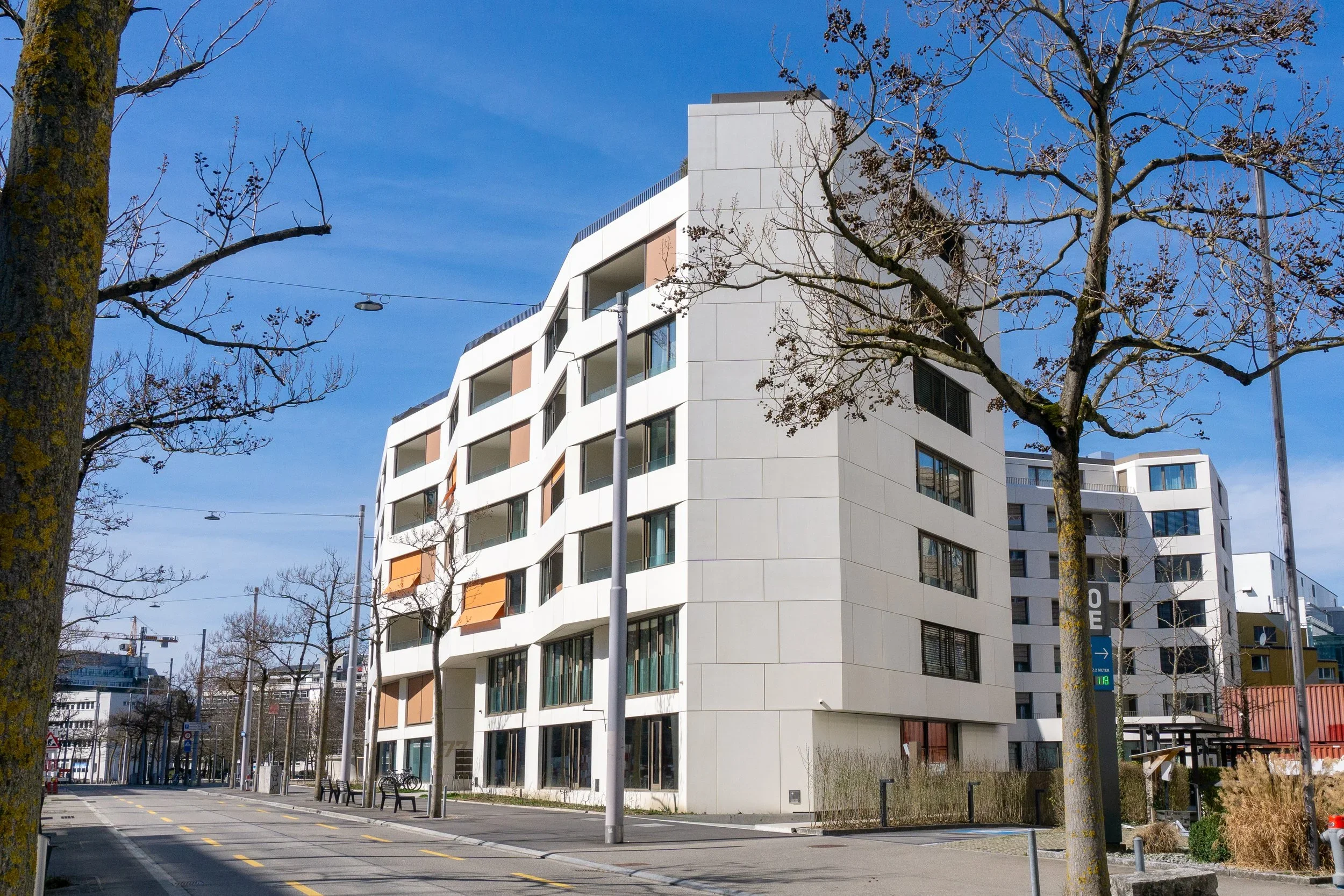

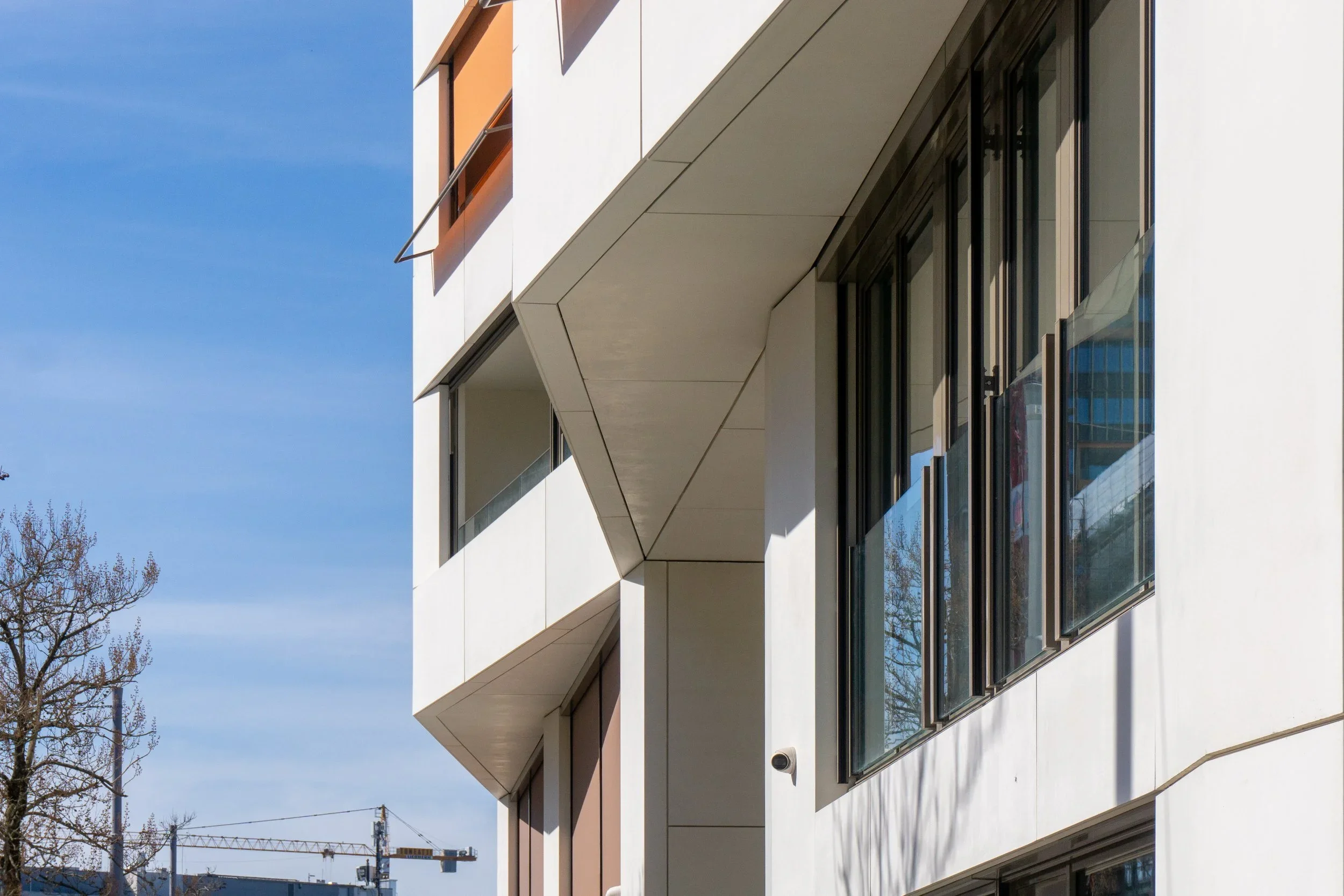

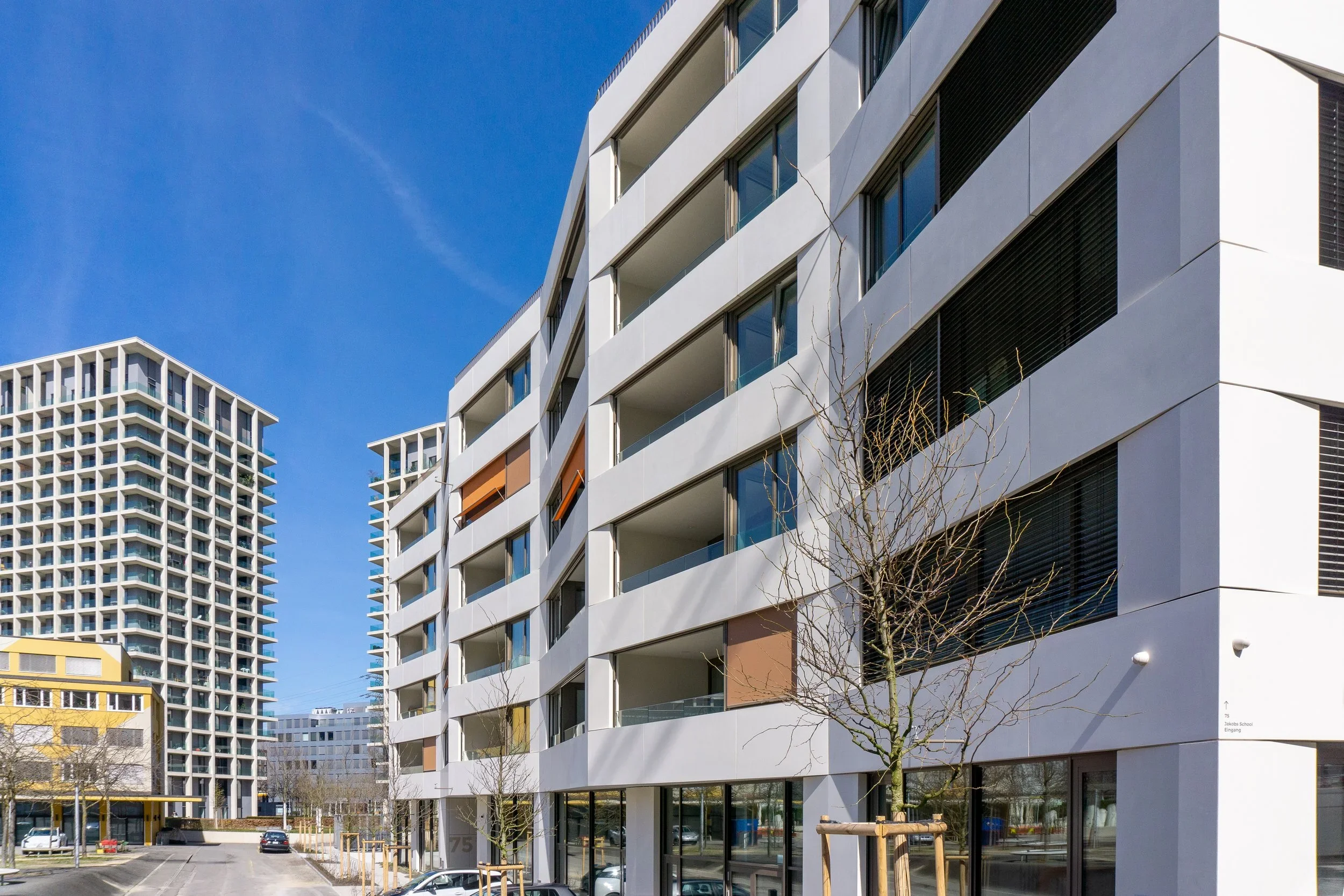

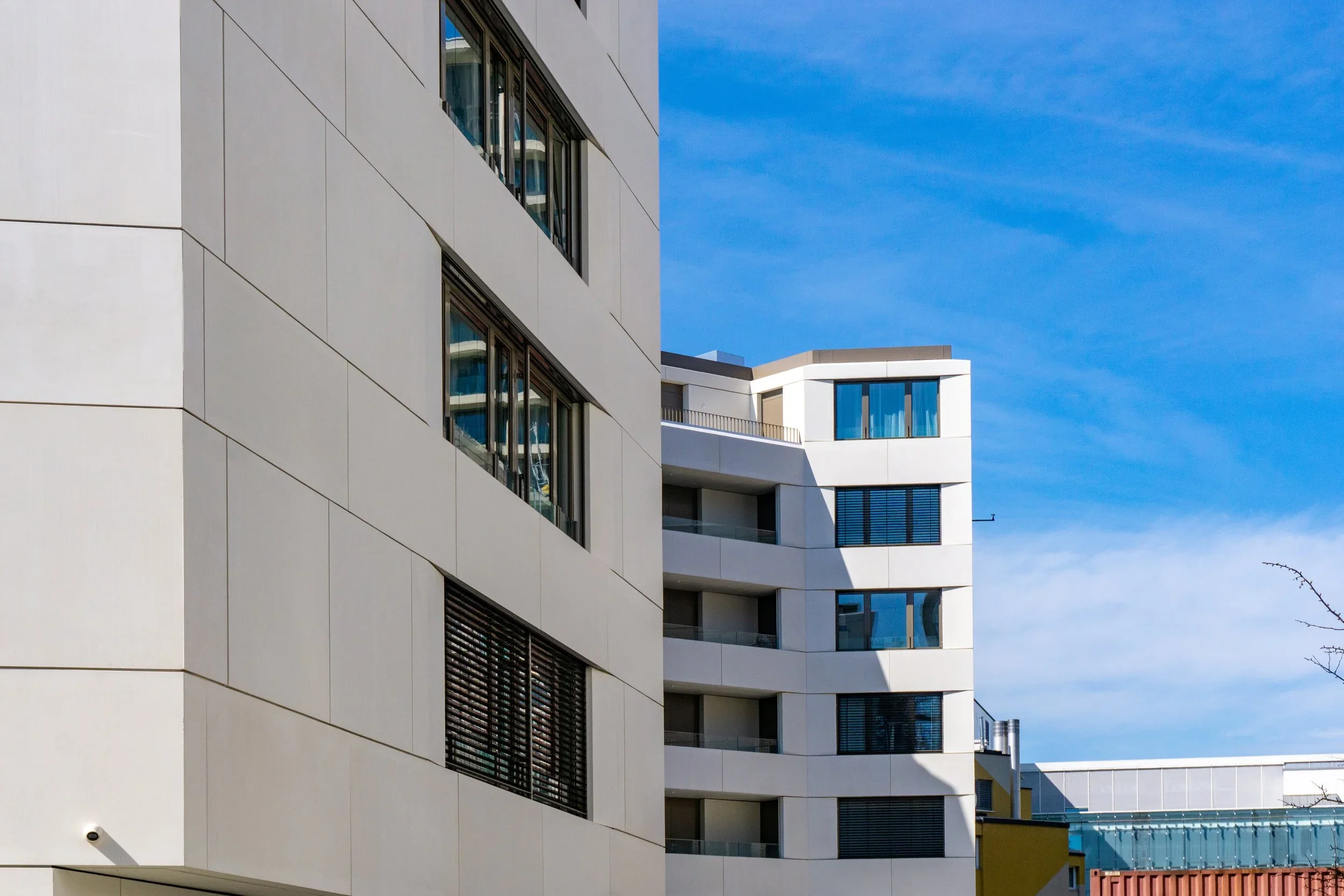

Le bâtiment d'habitation et d'école doit être revêtu de modules GFB aux géométries les plus diverses. Les éléments de façade ont un poids relativement élevé et des profondeurs de construction différentes. Dans de nombreux cas, ils ne sont pas parallèles au gros œuvre. Dans les sous-faces, il faut en outre garantir que les différents modules soient protégés contre un éventuel décrochage.
Solution
Pour les éléments d'allège et les modules GFB à hauteur de fenêtre, une solution facile à monter a été recherchée, l'alignement oblique de la façade étant déjà formé avec la sous-construction. Cela a nécessité le développement d'une cornière spécifique à l'objet. Un élément de construction séparé a été développé pour les sous-faces en tant que sécurité anti-décrochage.
Les systèmes Ecolite en action
Structure porteuse primaire
La structure porteuse primaire est composée de consoles en V en aluminium, de profilés angulaires et de dispositifs antisismiques.Structure porteuse secondaire
Le système UB est utilisé comme structure porteuse secondaire. Les modules GFB sont fixés au profilé porteur à l'aide d'ancrages posés en usine et d'agrafes prémontées de différentes tailles.
